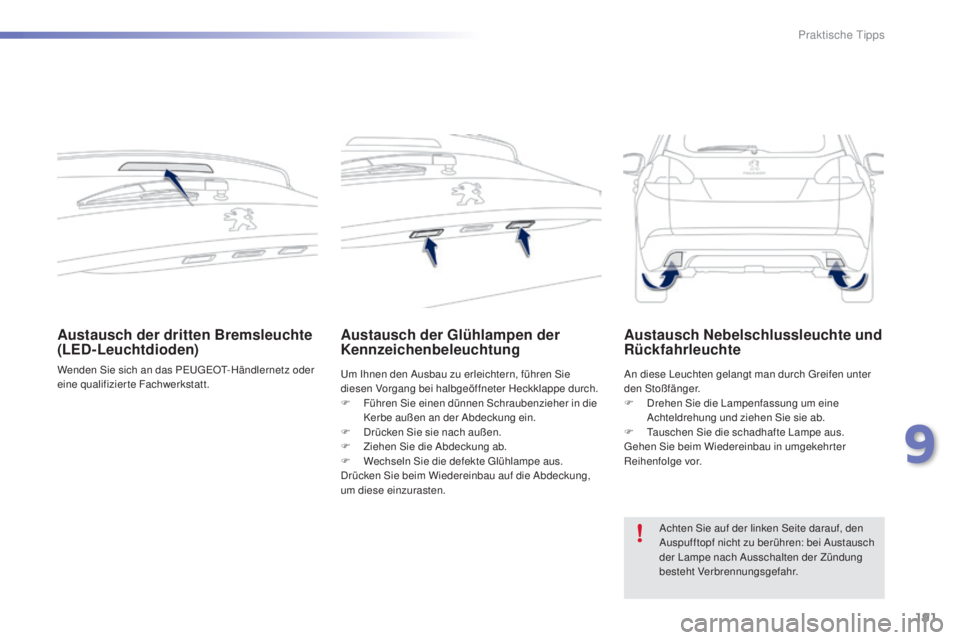

Austausch der dritten Bremsleuchte
(LED-Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Austausch der Glühlampen der
Kennzeichenbeleuchtung
Um Ihnen den Ausbau zu erleichtern, führen Sie
diesen Vorgang bei halbgeöffneter Heckklappe durch.
F
F
ühren Sie einen dünnen Schraubenzieher in die
Kerbe außen an der Abdeckung ein.
F

D
rücken Sie sie nach außen.
F

Zi
ehen Sie die Abdeckung ab.
F

W
echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten. An diese Leuchten gelangt man durch Greifen unter
den Stoßfänger.
F

D
rehen Sie die Lampenfassung um eine
Achteldrehung und ziehen Sie sie ab.
F

T
auschen Sie die schadhafte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch Nebelschlussleuchte und
Rückfahrleuchte
Achten Sie auf der linken Seite darauf, den
Auspufftopf nicht zu berühren: bei Austausch
der Lampe nach Ausschalten der Zündung
besteht Verbrennungsgefahr.
9
Praktische Tipps

192
2008_de_Chap09_info-pratiques_ed01-2015

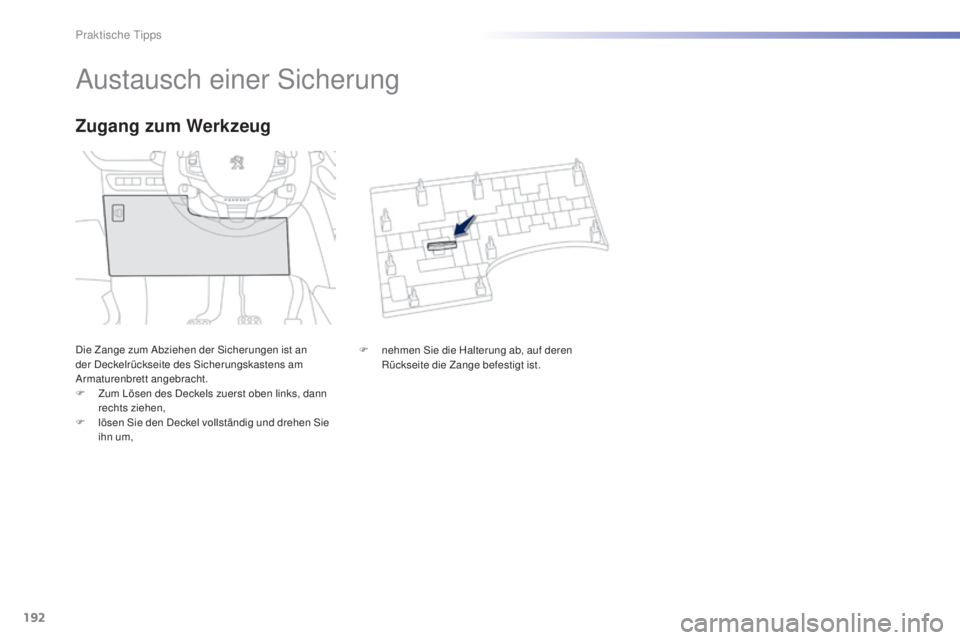

Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist an
der Deckelrückseite des Sicherungskastens am
Armaturenbrett angebracht.
F
Z
um Lösen des Deckels zuerst oben links, dann
rechts ziehen,
F

l
ösen Sie den Deckel vollständig und drehen Sie
ihn um,
Zugang zum Werkzeug
F nehmen Sie die Halterung ab, auf deren Rückseite die Zange befestigt ist.
Praktische Tipps

193
2008_de_Chap09_info-pratiques_ed01-2015
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F
B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen,
F

e
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu einer
Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der
Sicherung erneut auftreten, lassen Sie die elektrische
Anlage von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.

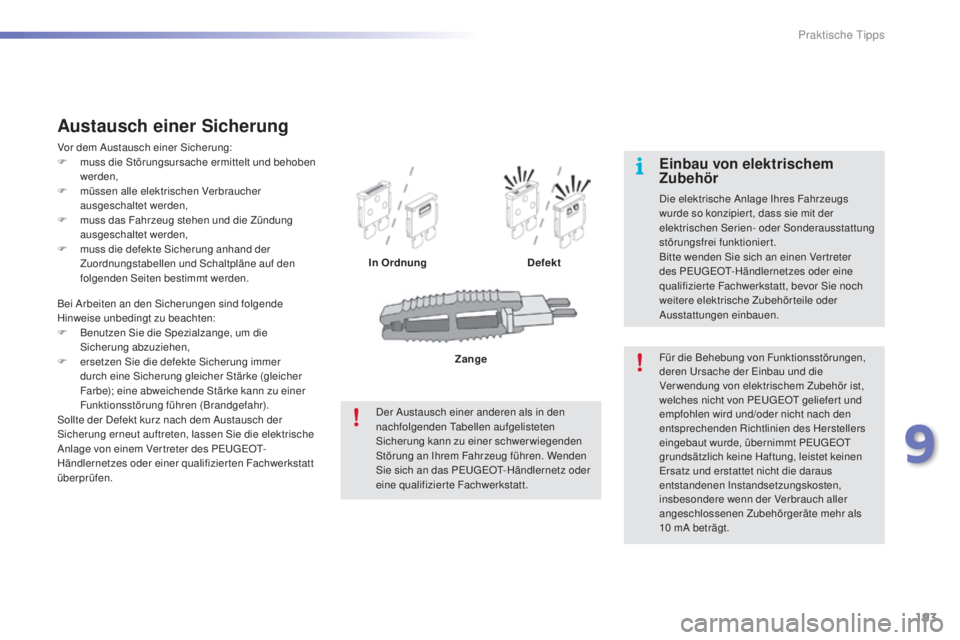

Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und behoben
werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F

m
uss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf den
folgenden Seiten bestimmt werden. In Ordnung
Defekt
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
Der Austausch einer anderen als in den
nachfolgenden Tabellen aufgelisteten
Sicherung kann zu einer schwerwiegenden
Störung an Ihrem Fahrzeug führen. Wenden
Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt. Zange
9
Praktische Tipps

194
2008_de_Chap09_info-pratiques_ed01-2015
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Siehe Absatz "Zugang zum Werkzeug"
SicherungsnummerStärkeAbgesicherter Stromkreis
F2 5
A Außenspiegel, Scheinwerfer, Diagnosestecker
F9 5
A Alarmanlage
F10 5
A Telematik-Steuergerät, Zentralsteuergerät Anhänger
F11 5
A Automatisch abgeblendeter Innenspiegel, Zusatzheizung
F13 5
A HiFi-Verstärker, Einparkhilfe
F16 15


A 12V-Anschluss vorne
F17 15


A Autoradio, Autoradio (Nachrüstung)
F18 20
A Touchscreen

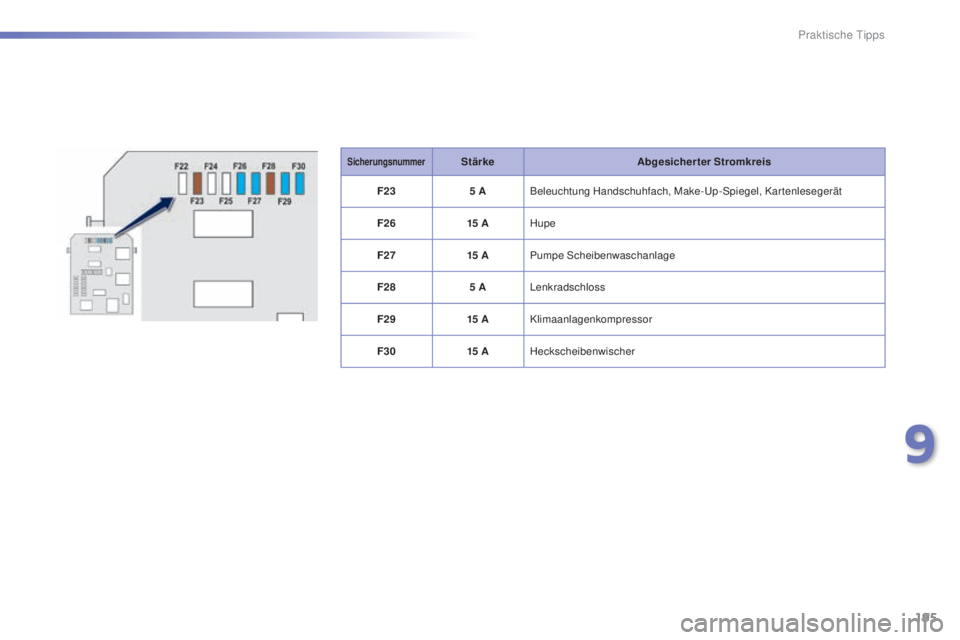

Sicherungstabellen
Praktische Tipps

195
2008_de_Chap09_info-pratiques_ed01-2015
SicherungsnummerStärkeAbgesicherter Stromkreis
F23 5
A Beleuchtung Handschuhfach, Make-Up-Spiegel, Kartenlesegerät
F26 15


A Hupe
F27 15


A Pumpe Scheibenwaschanlage
F28 5
A Lenkradschloss
F29 15


A Klimaanlagenkompressor
F30 15


A Heckscheibenwischer
9
Praktische Tipps

196
2008_de_Chap09_info-pratiques_ed01-2015
Sicherung Nr.Stärke Abgesicherter Stromkreis
F 01 40
ABeheizbare Heckscheibe
F02 10


ABeheizbare Außenspiegel
F03 30
AImpulsfensterheber vorne
F04 -Nicht belegt
F05 30
AImpulsfensterheber hinten
F06 10


AEinklappbare Außenspiegel
F07 10


AEinklappbare Außenspiegel
F08 -Nicht belegt
F09 15


ASitzheizung vorne
F10 20
AHiFi-Verstärker
F11 -Nicht belegt

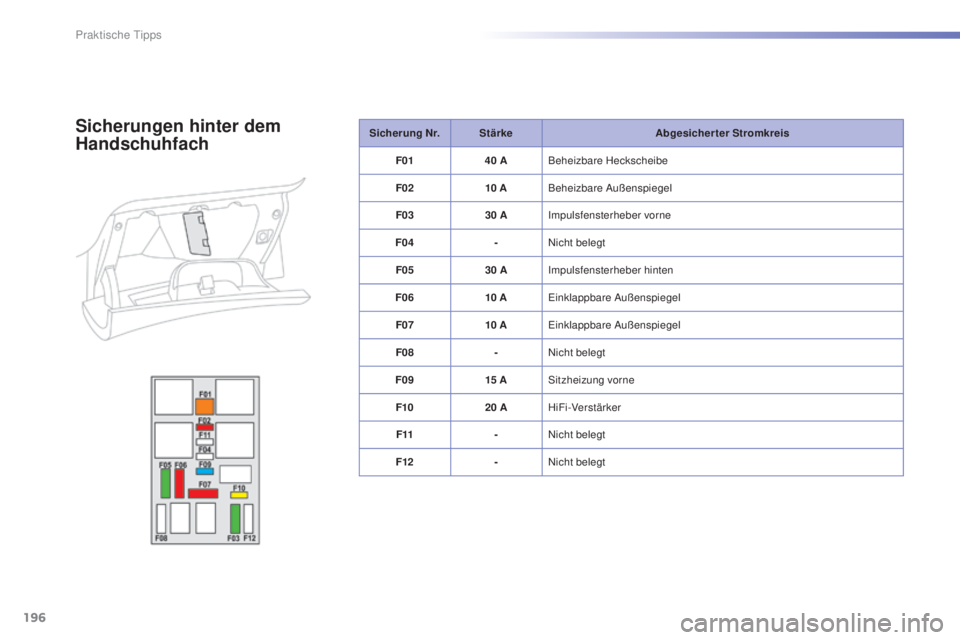

F12 -Nicht belegtSicherungen hinter dem
Handschuhfach
Praktische Tipps

197
2008_de_Chap09_info-pratiques_ed01-2015
Sicherung Nr.Stärke Abgesicherter Stromkreis
F16 15


ANebelscheinwerfer
F18 10


AFernlicht rechts
F19 10
AFernlicht links
F25 30
ARelais Scheinwerferwischer (Nachrüstung)
F29 40
AMotor Scheibenwischer vorne
F30 80
AGlühkerzen (Diesel)
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie (auf der linken Seite).
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungstabelle
9
Praktische Tipps

198
2008_de_Chap09_info-pratiques_ed01-2015

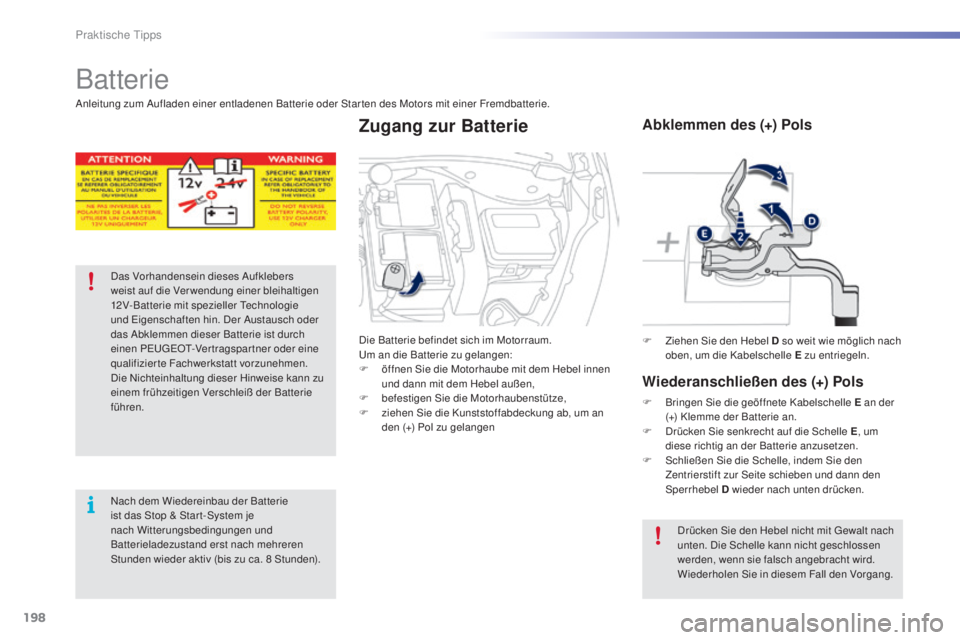

Batterie
Das Vorhandensein dieses Aufklebers
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie
und Eigenschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist durch
einen PEUGEOT-Ver tragspar tner oder eine
qualifizierte Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu
einem frühzeitigen Verschleiß der Batterie
führen.
Nach dem Wiedereinbau der Batterie
ist das Stop & Star t-System je
nach Witterungsbedingungen und
Batterieladezustand erst nach mehreren
Stunden wieder aktiv (bis zu ca. 8 Stunden). F

Z
iehen Sie den Hebel D so weit wie möglich nach
oben, um die Kabelschelle E zu entriegeln.
Abklemmen des (+) Pols
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle E , um
diese richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie.
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
F

ö

ffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen,
F
be
festigen Sie die Motorhaubenstütze,
F
z
iehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen
Zugang zur Batterie
Praktische Tipps
