2015 PEUGEOT 108 Manual del propietario (in Spanish)

159
108_es_Chap09_info-pratiques_ed01-2015
Fusible
N° Intensidad

(A) Funciones
1 10Luz de cruce derecha
2 10Luz de cruce izquierda - Reglaje de los faros
3 7, 5Luz de carretera derecha
4 7, 5Luz de carretera izquierda - Cuadro de a bordo - Pantalla
5 * 15Sistema de inyección de carburante
6 * 7, 5Sistema de inyección de carburante
7 * 15Sistema de inyección de carburante
8 * 7, 5Grupo motoventilador
9 7, 5Aire acondicionado
10 ** 7, 5Sistema de inyección carburante - Luces de freno - Tercera luz
de freno
11 5Luz de techo - Luz del maletero
12 10Intermitentes - Luces de emergencia - Cuadro de a bordo - Pantalla
Fusibles en el
compartimento motor
F Suelte la tapa de plástico, situada en la
b
ase del parabrisas, presionando las dos
lengüetas.
F
Su

elte la tapa de la caja de fusibles
presionando el tetón en la derecha para
acceder a los fusibles.
Después de realizar la intervención, cierre la
tapa con cuidado.
* Motor PureTech 82.
** Motor VTi 68.
9
Información práctica

160
108_es_Chap09_info-pratiques_ed01-2015
** Motor VTi 68.Fusible
N° Intensidad
(A) Funciones
13 10Claxon
14 30Cajas de servicio
15 ** 7, 5Caja de velocidades ETG
16 7, 5Sistema de inyección de carburante
17 7, 5Sistema "Acceso y arranque manos libres"
18 ** 7, 5Batería
19 25Sistema de inyección de carburante - Grupo motoventilador
20 30Motor de arranque
21 7, 5Bloqueo de la dirección
22 25Luces delanteras
23 7, 5Sistema de inyección de carburante
24 7, 5Sistema de inyección carburante - Motor de arranque - Caja de
velocidades ETG - Stop & Start
25 15Autorradio - Sistema "Acceso y arranque manos libres"
26 7, 5Cuadro de a bordo - Pantalla
Información práctica

161
108_es_Chap09_info-pratiques_ed01-2015
FusibleN° Intensidad
(A) Funciones
27 7, 5Sistema VSC
28 60Caja de fusibles habitáculo
29** 125***Deshelado de la luneta y de los retrovisores exteriores -
Asientos calefactados - Techo de lona eléctrico - Sistema
ABS - Sistema VSC - Grupo motoventilador - Faros antiniebla
delanteros - Luces diurnas de LED
30 50
Caja de velocidades ETG
40 Stop & Start
31 50Dirección asistida
32 50*
Grupo motoventilador
30
40
33 50Sistema ABS - Sistema VSC
34 10Fusible de recambio
* Motor PureTech 82.
** Motor VTi 68.
***
Es

te fusible solo se puede sustituir en la red
PEUGEOT o en un taller cualificado.
9
Información práctica

162
108_es_Chap09_info-pratiques_ed01-2015
FusibleN° Intensidad
(A) Funciones
35 20Fusible de recambio
36 30Fusible de recambio
37 20Deshelado de la luneta y de los retrovisores exteriores
38 30Sistema ABS - Sistema VSC
39 7, 5Faros antiniebla delanteros - Cuadro de a bordo - Pantalla
40 7, 5Luces diurnas de LED
41 15Asiento calefactado derecho
42 20Techo de lona eléctrico
43 15Asiento calefactado izquierdo
Información práctica

163
108_es_Chap09_info-pratiques_ed01-2015

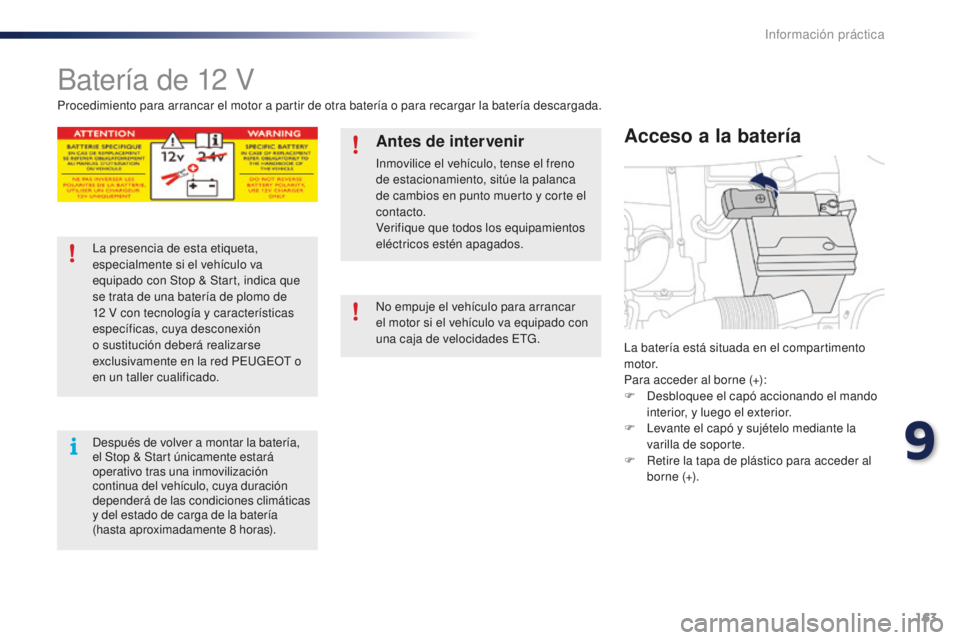

Batería de 12 V
La batería está situada en el compartimento
motor.
Para acceder al borne (+):
F
De
sbloquee el capó accionando el mando
interior, y luego el exterior.
F
Le

vante el capó y sujételo mediante la
varilla de soporte.
F
Re

tire la tapa de plástico para acceder al
borne (+).
Acceso a la batería
Procedimiento para arrancar el motor a partir de otra batería o para recargar la batería descargada.
Antes de intervenir
Inmovilice el vehículo, tense el freno
de estacionamiento, sitúe la palanca
de cambios en punto muerto y corte el
contacto.
Verifique que todos los equipamientos
eléctricos estén apagados.
La presencia de esta etiqueta,
especialmente si el vehículo va
equipado con Stop & Start, indica que
se trata de una batería de plomo de
12
V c

on tecnología y características
específicas, cuya desconexión
o sustitución deberá realizarse
exclusivamente en la red PEUGEOT o
en un taller cualificado.
Después de volver a montar la batería,
el Stop & Start únicamente estará
operativo tras una inmovilización
continua del vehículo, cuya duración
dependerá de las condiciones climáticas
y del estado de carga de la batería
(hasta aproximadamente 8
h

oras). No empuje el vehículo para arrancar
el motor si el vehículo va equipado con
una caja de velocidades ETG.
9
Información práctica

164
108_es_Chap09_info-pratiques_ed01-2015

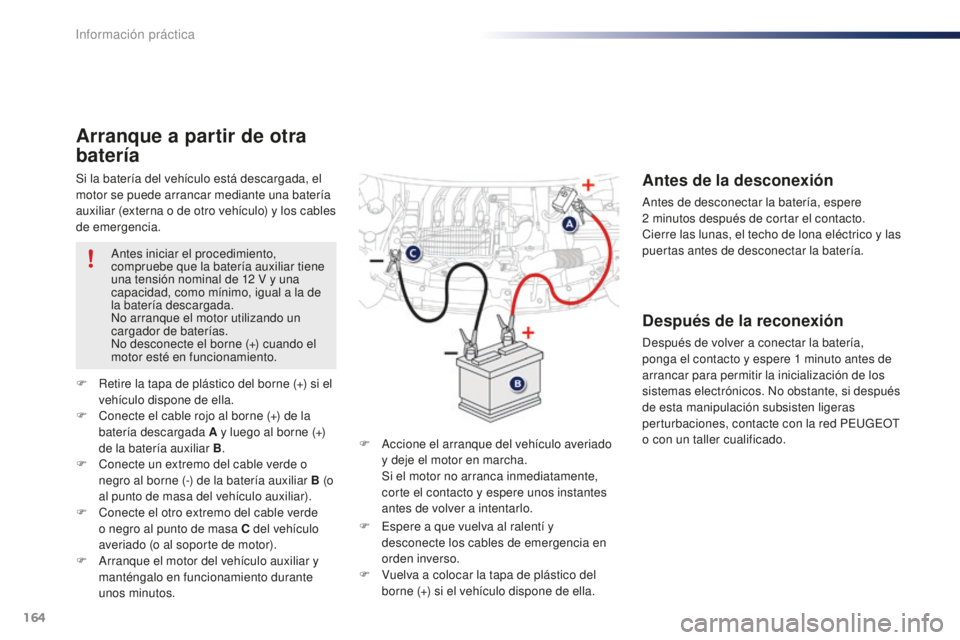

Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y los cables
de emergencia.
Arranque a partir de otra
batería
F Accione el arranque del vehículo averiado
y deje el motor en marcha.
Si e

l motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.
F
Re

tire la tapa de plástico del borne (+) si el
vehículo dispone de ella.
F
Co

necte el cable rojo al borne (+) de la
batería descargada A y luego al borne (+)
de la batería auxiliar B .
F
Co

necte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B (o
al punto de masa del vehículo auxiliar).
F
Co

necte el otro extremo del cable verde
o negro al punto de masa C
d

el vehículo
averiado (o al soporte de motor).
F
Ar

ranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos. Antes iniciar el procedimiento,
compruebe que la batería auxiliar tiene
una tensión nominal de 12
V y u

na
capacidad, como mínimo, igual a la de
la batería descargada.
No arranque el motor utilizando un
cargador de baterías.
No desconecte el borne (+) cuando el
motor esté en funcionamiento.
Antes de la desconexión
Antes de desconectar la batería, espere
2 m
inutos después de cortar el contacto.
Cierre las lunas, el techo de lona eléctrico y las
puertas antes de desconectar la batería.
Después de la reconexión
Después de volver a conectar la batería,
ponga el contacto y espere 1 m inuto antes de
arrancar para permitir la inicialización de los
sistemas electrónicos. No obstante, si después
de esta manipulación subsisten ligeras
perturbaciones, contacte con la red PEUGEOT
o con un taller cualificado.
F
Es

pere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
F
Vu

elva a colocar la tapa de plástico del
borne (+) si el vehículo dispone de ella.
Información práctica

165
108_es_Chap09_info-pratiques_ed01-2015

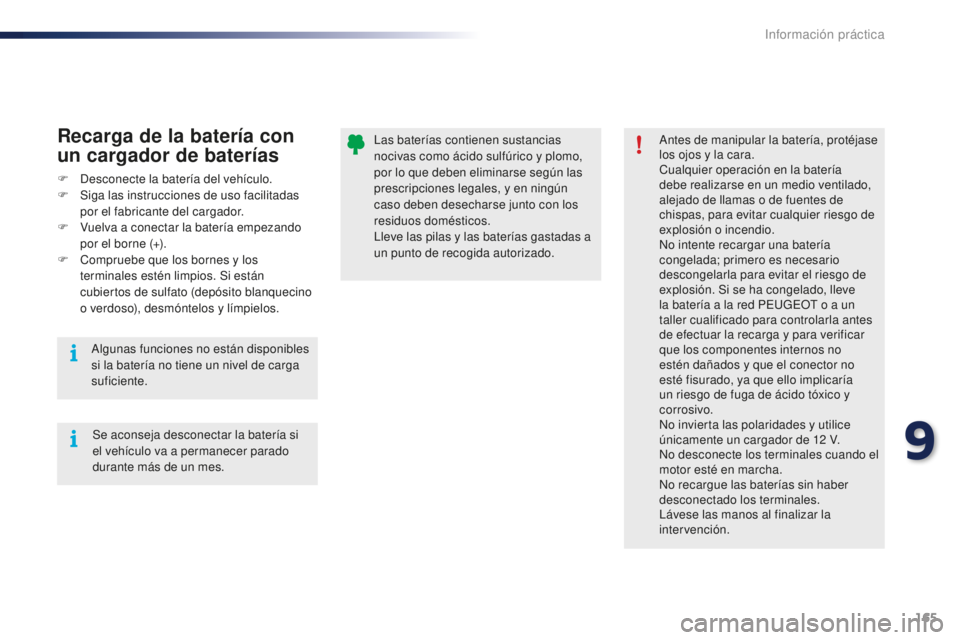

Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo,
por lo que deben eliminarse según las
prescripciones legales, y en ningún
caso deben desecharse junto con los
residuos domésticos.
Lleve las pilas y las baterías gastadas a
un punto de recogida autorizado.Antes de manipular la batería, protéjase
los ojos y la cara.
Cualquier operación en la batería
debe realizarse en un medio ventilado,
alejado de llamas o de fuentes de
chispas, para evitar cualquier riesgo de
explosión o incendio.
No intente recargar una batería
congelada; primero es necesario
descongelarla para evitar el riesgo de
explosión. Si se ha congelado, lleve
la batería a la red PEUGEOT o a un
taller cualificado para controlarla antes
de efectuar la recarga y para verificar
que los componentes internos no
estén dañados y que el conector no
esté fisurado, ya que ello implicaría
un riesgo de fuga de ácido tóxico y
corrosivo.
No invierta las polaridades y utilice
únicamente un cargador de 12
V

.
No desconecte los terminales cuando el
motor esté en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Lávese las manos al finalizar la
intervención.
Se aconseja desconectar la batería si
el vehículo va a permanecer parado
durante más de un mes.Recarga de la batería con
un cargador de baterías
F Desconecte la batería del vehículo.
F Si ga las instrucciones de uso facilitadas
por el fabricante del cargador.
F
Vu

elva a conectar la batería empezando
por el borne (+).
F
Co

mpruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos.
Algunas funciones no están disponibles
si la batería no tiene un nivel de carga
suficiente.
9
Información práctica

166
108_es_Chap09_info-pratiques_ed01-2015

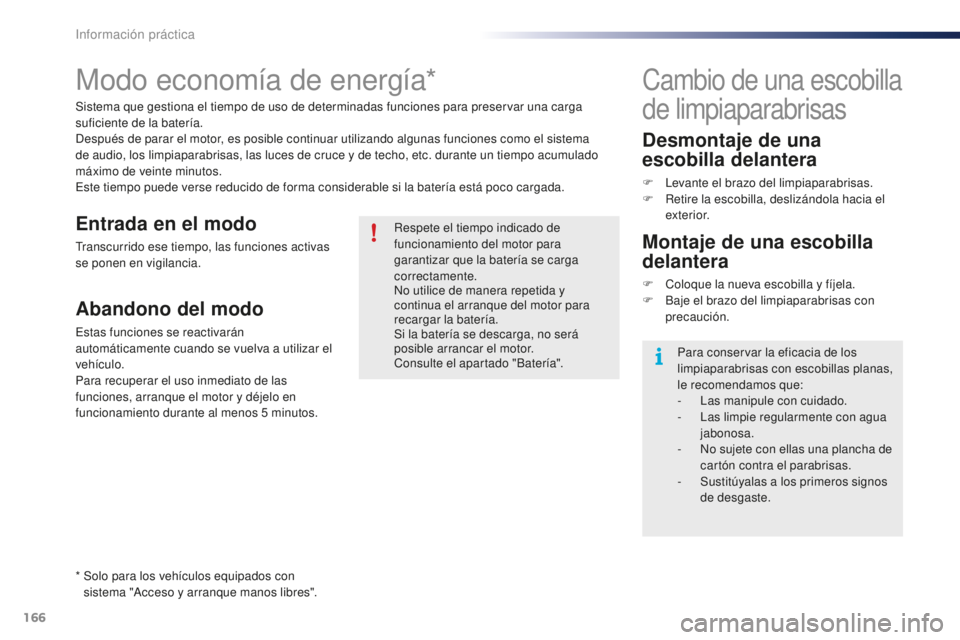

Modo economía de energía*
Sistema que gestiona el tiempo de uso de determinadas funciones para preservar una carga
suficiente de la batería.
Después de parar el motor, es posible continuar utilizando algunas funciones como el sistema
de audio, los limpiaparabrisas, las luces de cruce y de techo, etc. durante un tiempo acumulado
máximo de veinte minutos.
Este tiempo puede verse reducido de forma considerable si la batería está poco cargada.Respete el tiempo indicado de
funcionamiento del motor para
garantizar que la batería se carga
correctamente.
No utilice de manera repetida y
continua el arranque del motor para
recargar la batería.
Si la batería se descarga, no será
posible arrancar el motor.
Consulte el apartado "Batería".
Entrada en el modo
Transcurrido ese tiempo, las funciones activas
se ponen en vigilancia.
Abandono del modo
Estas funciones se reactivarán
automáticamente cuando se vuelva a utilizar el
vehículo.
Para recuperar el uso inmediato de las
funciones, arranque el motor y déjelo en
funcionamiento durante al menos 5
m

inutos.
Cambio de una escobilla
de limpiaparabrisas
Desmontaje de una
escobilla delantera
F Levante el brazo del limpiaparabrisas.
F Re tire la escobilla, deslizándola hacia el
exterior.
Montaje de una escobilla
delantera
F Coloque la nueva escobilla y fíjela.
F Ba je el brazo del limpiaparabrisas con
precaución.
Para conservar la eficacia de los
limpiaparabrisas con escobillas planas,
le recomendamos que:
-
Las

manipule con cuidado.
-
La

s limpie regularmente con agua
jabonosa.
-
No s

ujete con ellas una plancha de
cartón contra el parabrisas.
-
Su

stitúyalas a los primeros signos
de desgaste.
*
So

lo para los vehículos equipados con
sistema "Acceso y arranque manos libres".
