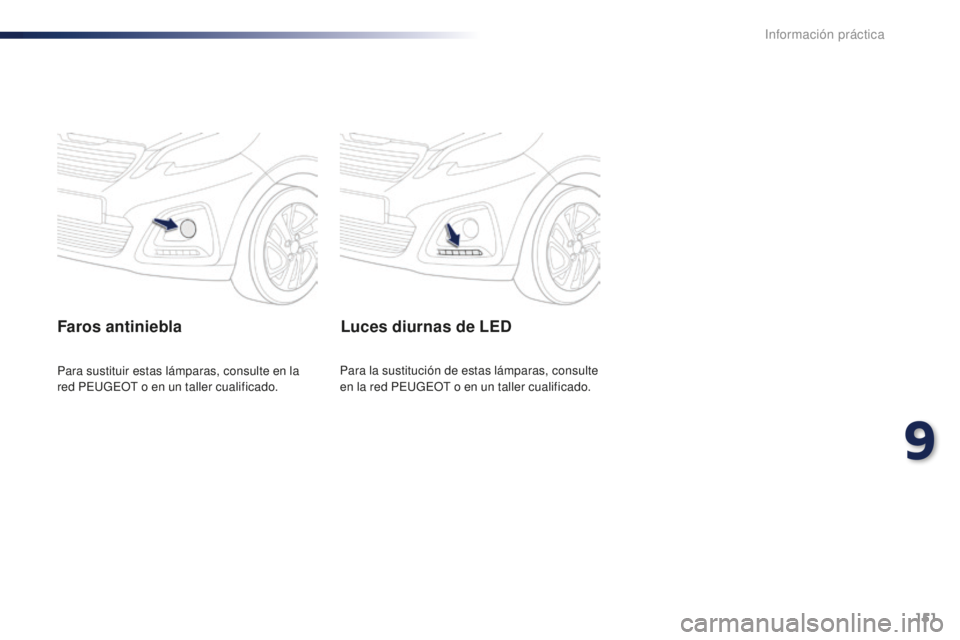

Faros antiniebla
Para sustituir estas lámparas, consulte en la
red PEUGEOT o en un taller cualificado.
Luces diurnas de LED
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
9
Información práctica

152
108_es_Chap09_info-pratiques_ed01-2015
1. Luces de freno (P21/5W)
2. Lu ces de posición (P21/5W)
3.
In

dicadores de dirección (PY21W)
4.
Lu

z de marcha atrás (P21W), lado derecho

Lu

z de marcha atrás (P21W), lado
izquierdo

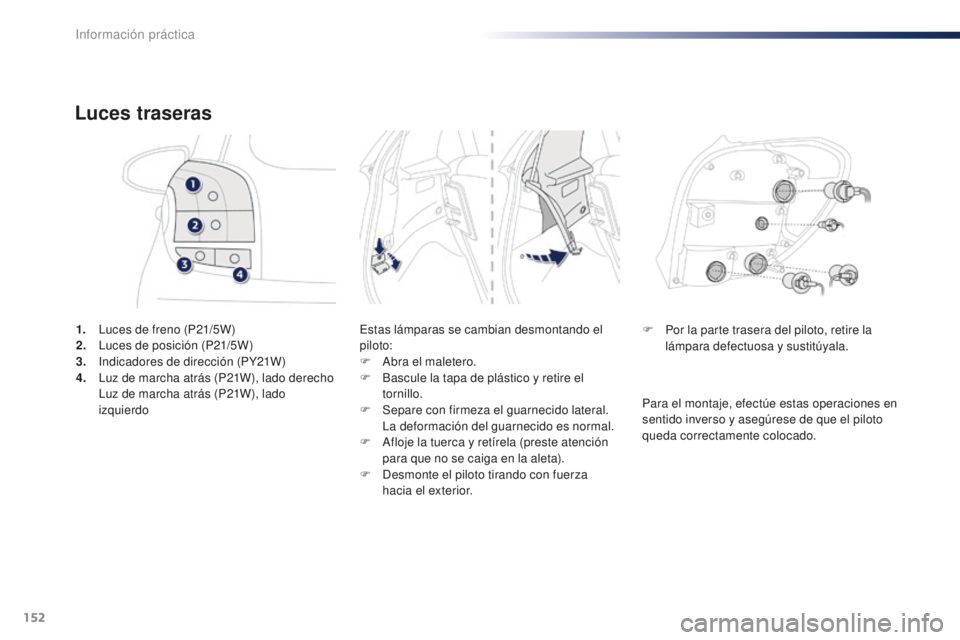

Luces traseras
Estas lámparas se cambian desmontando el
piloto:
F
Abr

a el maletero.
F
Ba

scule la tapa de plástico y retire el
tornillo.
F
Se

pare con firmeza el guarnecido lateral.
La d

eformación del guarnecido es normal.
F
Af

loje la tuerca y retírela (preste atención
para que no se caiga en la aleta).
F
De

smonte el piloto tirando con fuerza
hacia el exterior. F Po
r la parte trasera del piloto, retire la
lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso y asegúrese de que el piloto
queda correctamente colocado.
Información práctica

153
108_es_Chap09_info-pratiques_ed01-2015
Luces de matrícula (W5W)
F Inserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F
Em

pújelo hacia el exterior para soltarlo.
F
Re

tire el plástico transparente.
F
Sus

tituya la lámpara defectuosa.
Tercera luz de freno
(4 lámparas W5W)
F Con el maletero abierto, desenganche la
t
apa de plástico.
F
Pr

esione en las lengüetas metálicas para
soltar la lámpara.
F
Sa

que el piloto por el exterior del portón.
F
Re

tire el portalámparas presionando las
dos lengüetas de plástico.
F
Sus

tituya la o las lámparas defectuosas.
Repetidores laterales de
intermitente (WY5W ámbar)
F Empuje el repetidor hacia adelante o hacia
atrás y sáquelo tirando hacia usted.
F
De

sconecte el portalámparas y sustitúyalo.
Para el montaje, presione el plástico
transparente para fijarlo. Para el montaje, efectúe estas operaciones en
orden inverso.
9
Información práctica

154
108_es_Chap09_info-pratiques_ed01-2015

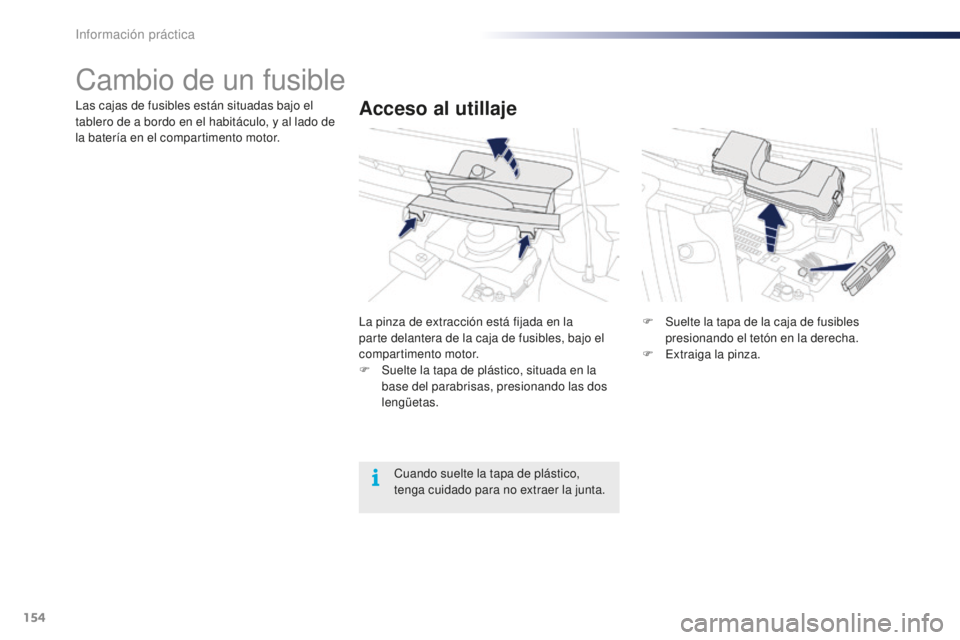

Cambio de un fusible
Acceso al utillajeLas cajas de fusibles están situadas bajo el
tablero de a bordo en el habitáculo, y al lado de
la batería en el compartimento motor.La pinza de extracción está fijada en la
parte delantera de la caja de fusibles, bajo el
compartimento motor.
F
Su

elte la tapa de plástico, situada en la
base del parabrisas, presionando las dos
lengüetas. F
Su

elte la tapa de la caja de fusibles
presionando el tetón en la derecha.
F
Ex

traiga la pinza.
Cuando suelte la tapa de plástico,
tenga cuidado para no extraer la junta.
Información práctica

155
108_es_Chap09_info-pratiques_ed01-2015
Antes de sustituir un fusible, es necesario:
F Conocer la causa del incidente
y solucionarlo.
F
Desa

ctivar todos los consumidores
eléctricos.
F
In

movilizar el vehículo y cortar el contacto.
F
Lo

calizar el fusible en mal estado
utilizando las tablas de asignaciones
y los esquemas que se presentan en las
siguientes páginas.

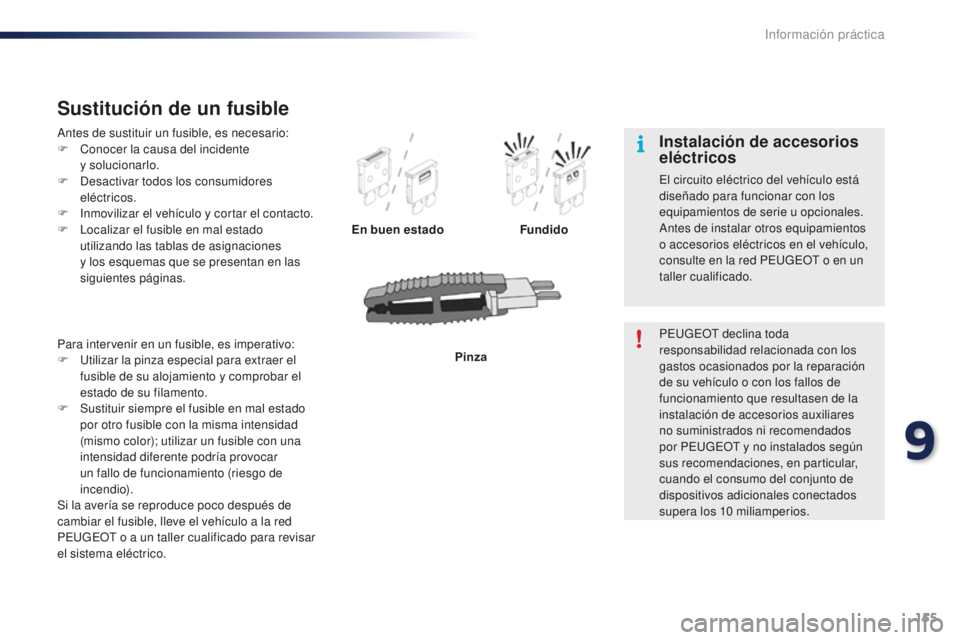

Sustitución de un fusible
En buen estado Fundido
Pinza
Para intervenir en un fusible, es imperativo:
F
Uti

lizar la pinza especial para extraer el
fusible de su alojamiento y comprobar el
estado de su filamento.
F
Su

stituir siempre el fusible en mal estado
por otro fusible con la misma intensidad
(mismo color); utilizar un fusible con una
intensidad diferente podría provocar
un fallo de funcionamiento (riesgo de
incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para revisar
el sistema eléctrico. PEUGEOT declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares
no suministrados ni recomendados
por PEUGEOT y no instalados según
sus recomendaciones, en particular,
cuando el consumo del conjunto de
dispositivos adicionales conectados
supera los 10
m

iliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.
9
Información práctica

156
108_es_Chap09_info-pratiques_ed01-2015

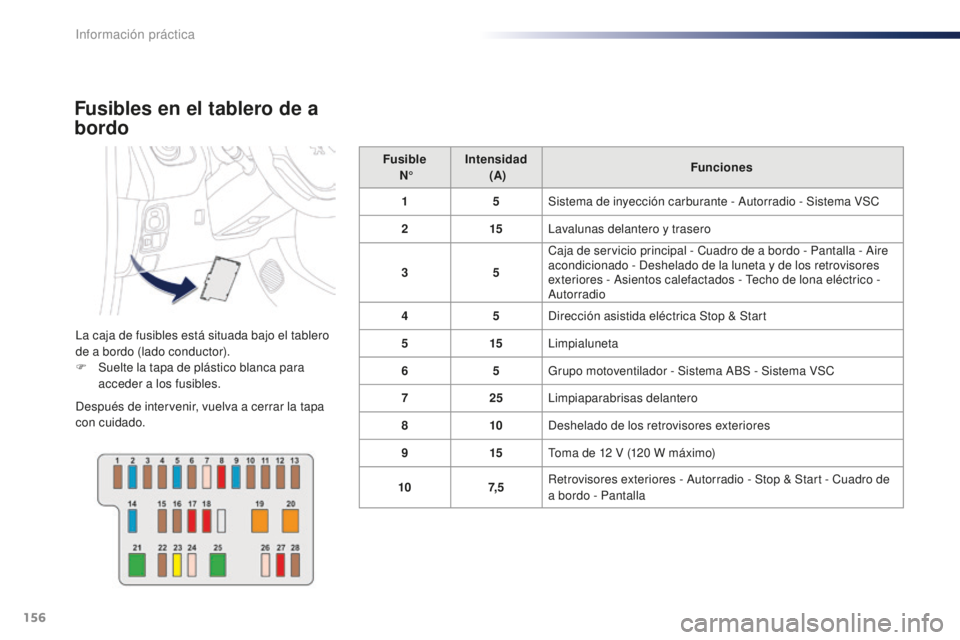

Fusibles en el tablero de a
bordo
La caja de fusibles está situada bajo el tablero
de a bordo (lado conductor).
F
Su
elte la tapa de plástico blanca para
acceder a los fusibles.
Después de intervenir, vuelva a cerrar la tapa
con cuidado. Fusible

N° Intensidad

(A) Funciones
1 5Sistema de inyección carburante - Autorradio - Sistema VSC
2 15Lavalunas delantero y trasero
3 5Caja de servicio principal - Cuadro de a bordo - Pantalla - Aire
acondicionado - Deshelado de la luneta y de los retrovisores
exteriores - Asientos calefactados - Techo de lona eléctrico -
Autorradio
4 5Dirección asistida eléctrica Stop & Start
5 15Limpialuneta
6 5Grupo motoventilador - Sistema ABS - Sistema VSC
7 25Limpiaparabrisas delantero
8 10Deshelado de los retrovisores exteriores
9 15Toma de 12
V (

120
W m
áximo)
10 7, 5Retrovisores exteriores - Autorradio - Stop & Start - Cuadro de
a bordo - Pantalla
Información práctica

157
108_es_Chap09_info-pratiques_ed01-2015

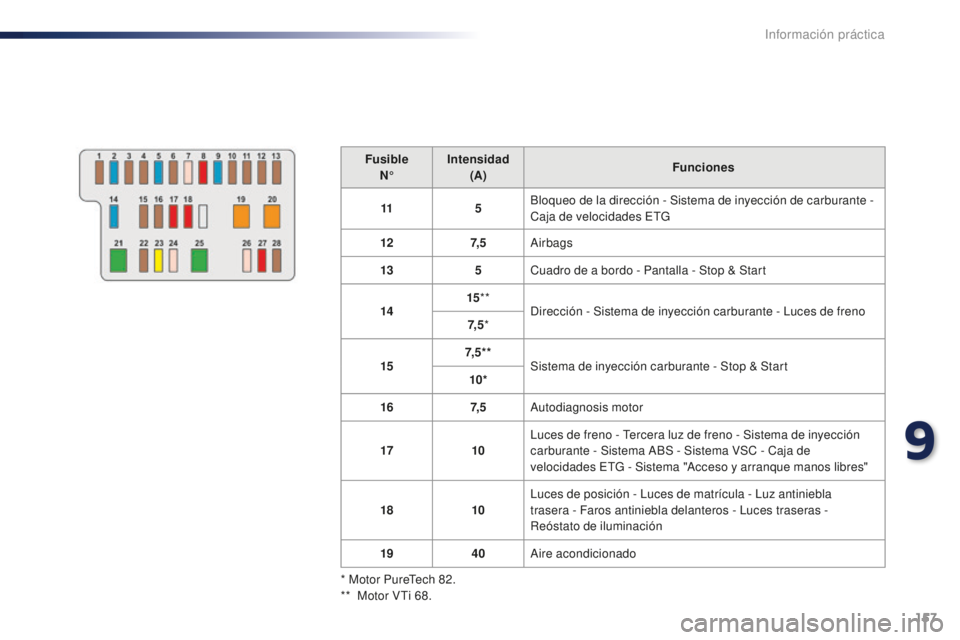

FusibleN° Intensidad
(A) Funciones
11 5Bloqueo de la dirección - Sistema de inyección de carburante -
Caja de velocidades ETG
12 7, 5Airbags
13 5Cuadro de a bordo - Pantalla - Stop & Start
14 15
**
Dirección - Sistema de inyección carburante - Luces de freno
7, 5 *
15 7, 5 * *
Sistema de inyección carburante - Stop & Start
10*
16 7, 5Autodiagnosis motor
17 10Luces de freno - Tercera luz de freno - Sistema de inyección
carburante - Sistema ABS - Sistema VSC - Caja de
velocidades ETG - Sistema "Acceso y arranque manos libres"
18 10Luces de posición - Luces de matrícula - Luz antiniebla
trasera - Faros antiniebla delanteros - Luces traseras -
Reóstato de iluminación
19 40Aire acondicionado
* Motor PureTech 82.
** Motor VTi 68.
9
Información práctica

158
108_es_Chap09_info-pratiques_ed01-2015

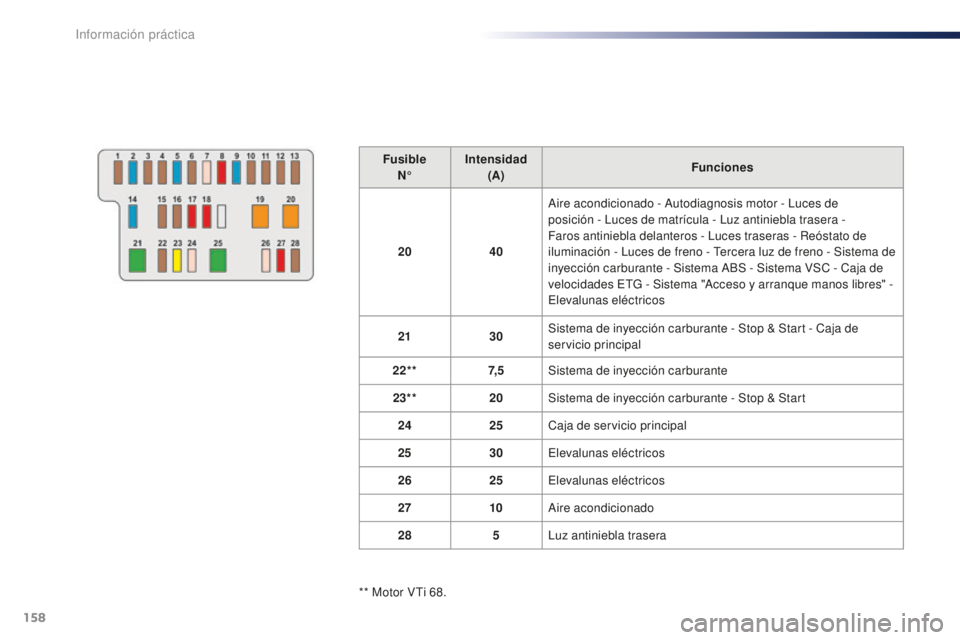

FusibleN° Intensidad
(A) Funciones
20 40Aire acondicionado - Autodiagnosis motor - Luces de
posición - Luces de matrícula - Luz antiniebla trasera -
Faros antiniebla delanteros - Luces traseras - Reóstato de
iluminación - Luces de freno - Tercera luz de freno - Sistema de
inyección carburante - Sistema ABS - Sistema VSC - Caja de
velocidades ETG - Sistema "Acceso y arranque manos libres" -
Elevalunas eléctricos
21 30Sistema de inyección carburante - Stop & Start - Caja de
servicio principal
22** 7, 5Sistema de inyección carburante
23** 20Sistema de inyección carburante - Stop & Start
24 25Caja de servicio principal
25 30Elevalunas eléctricos
26 25Elevalunas eléctricos
27 10Aire acondicionado
28 5Luz antiniebla trasera
** Motor VTi 68.
