2015 OPEL MOVANO_B Instrukcja obsługi (in Polish)

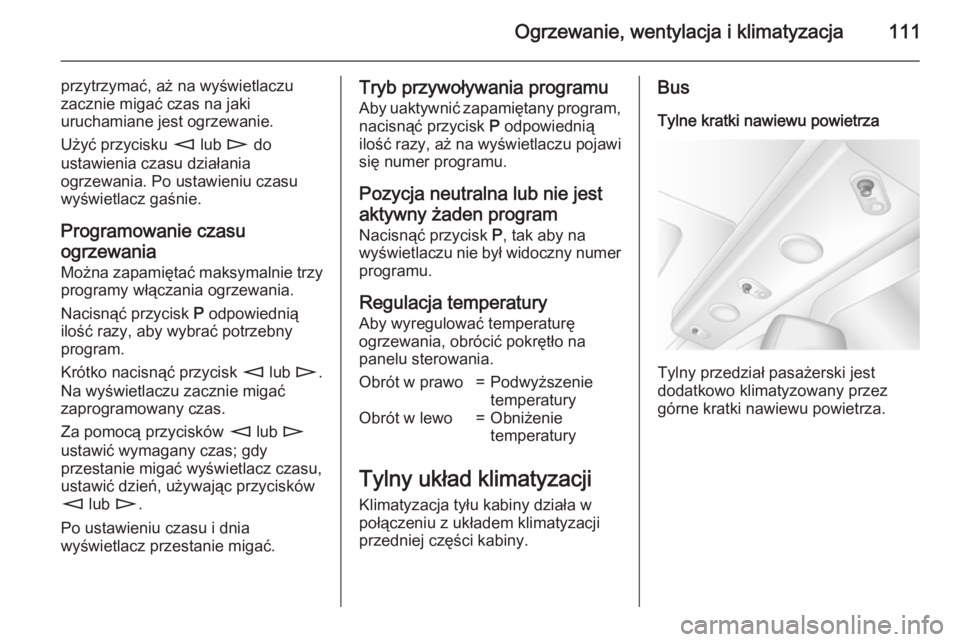

Ogrzewanie, wentylacja i klimatyzacja111
przytrzymać, aż na wyświetlaczu
zacznie migać czas na jaki
uruchamiane jest ogrzewanie.
Użyć przycisku m lub n do
ustawienia czasu działania
ogrzewania. Po ustawieniu czasu
wyświetlacz gaśnie.
Programowanie czasu
ogrzewania Można zapamiętać maksymalnie trzy programy włączania ogrzewania.
Nacisnąć przycisk P odpowiednią
ilość razy, aby wybrać potrzebny
program.
Krótko nacisnąć przycisk m lub n.
Na wyświetlaczu zacznie migać
zaprogramowany czas.
Za pomocą przycisków m lub n
ustawić wymagany czas; gdy
przestanie migać wyświetlacz czasu,
ustawić dzień, używając przycisków
m lub n.
Po ustawieniu czasu i dnia
wyświetlacz przestanie migać.Tryb przywoływania programu
Aby uaktywnić zapamiętany program, nacisnąć przycisk P odpowiednią
ilość razy, aż na wyświetlaczu pojawi
się numer programu.
Pozycja neutralna lub nie jestaktywny żaden program Nacisnąć przycisk P, tak aby na
wyświetlaczu nie był widoczny numer
programu.
Regulacja temperatury Aby wyregulować temperaturę
ogrzewania, obrócić pokrętło na
panelu sterowania.Obrót w prawo=Podwyższenie
temperaturyObrót w lewo=Obniżenie
temperatury
Tylny układ klimatyzacji
Klimatyzacja tyłu kabiny działa w
połączeniu z układem klimatyzacji
przedniej części kabiny.
Bus
Tylne kratki nawiewu powietrza
Tylny przedział pasażerski jest
dodatkowo klimatyzowany przez
górne kratki nawiewu powietrza.

112Ogrzewanie, wentylacja i klimatyzacja
Prędkość dmuchawy
Wybrać wymaganą prędkość, aby
ustawić natężenie nawiewu
powietrza.
obrót w prawo=zwiększenie
natężenia
nawiewu
powietrzaobrót w lewo=zmniejszenie
natężenia
nawiewu
powietrzaKombi
Tylny przedział pasażerski jest
dodatkowo klimatyzowany przez
kratki nawiewu powietrza
umieszczone nad przedziałem
kierowcy i przedniego pasażera.
Przy włączonym układzie klimatyzacji
przedniego przedziału pasażerskiego
wyregulować natężenie nawiewu,
wybierając odpowiednią prędkość.
Podczas używania układu
klimatyzacji kratki nawiewu powietrza należy ustawić w położeniu otwartym,aby zapobiec formowaniu się lodu w
podzespołach układu wskutek braku
przepływu powietrza.
Nagrzewnica dodatkowa
Ogrzewacz płynu chłodzącego
silnika
Niezależny do pracy silnika zasilany
paliwem ogrzewacz płynu
chłodzącego silnika Eberspächer
umożliwia szybkie podgrzanie płynu
chłodzącego, dzięki czemu możliwe
jest ogrzanie wnętrza pojazdu przy
wyłączonym silniku.9 Ostrzeżenie
Nie używać układu podczas
tankowania paliwa, w warunkach
zapylenia lub obecności palnych
oparów i w zamkniętych
pomieszczeniach (np. w garażu).
Przed uruchomieniem lub
zaprogramowaniem włączenia tego
układu należy przestawić układ
sterowania ogrzewania, wentylacji i
klimatyzacji na ogrzewanie, a
pokrętło rozdziału powietrza ustawić
w położeniu V.
Układ należy wyłączyć, gdy jego
działanie nie jest potrzebne.
Ogrzewanie wyłącza się
automatycznie po upływie
ustawionego czasu pracy.
Ogrzewanie przestaje też działać,
gdy poziom paliwa w pojeździe jest
zbyt niski.
Podczas pracy układu pobierana jest
energia z akumulatora pojazdu. Z
tego względu czas jazdy powinien
wynosić co najmniej tyle, ile czas
ogrzewania. Jeżeli pojazd jest

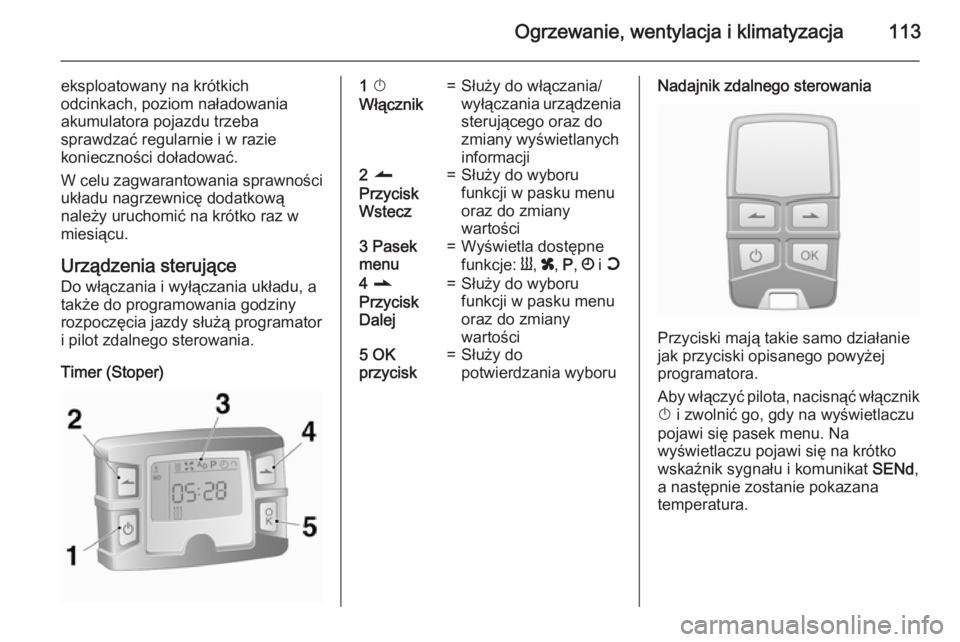

Ogrzewanie, wentylacja i klimatyzacja113
eksploatowany na krótkich
odcinkach, poziom naładowania
akumulatora pojazdu trzeba
sprawdzać regularnie i w razie
konieczności doładować.
W celu zagwarantowania sprawności układu nagrzewnicę dodatkową
należy uruchomić na krótko raz w
miesiącu.
Urządzenia sterujące Do włączania i wyłączania układu, a
także do programowania godziny rozpoczęcia jazdy służą programator
i pilot zdalnego sterowania.
Timer (Stoper)1 X
Włącznik=Służy do włączania/
wyłączania urządzenia
sterującego oraz do
zmiany wyświetlanych
informacji2 q
Przycisk
Wstecz=Służy do wyboru
funkcji w pasku menu
oraz do zmiany
wartości3 Pasek
menu=Wyświetla dostępne
funkcje: Y, x , P , Ö i Y4 r
Przycisk
Dalej=Służy do wyboru
funkcji w pasku menu
oraz do zmiany
wartości5 OK
przycisk=Służy do
potwierdzania wyboruNadajnik zdalnego sterowania
Przyciski mają takie samo działanie
jak przyciski opisanego powyżej
programatora.
Aby włączyć pilota, nacisnąć włącznik
X i zwolnić go, gdy na wyświetlaczu
pojawi się pasek menu. Na
wyświetlaczu pojawi się na krótko
wskaźnik sygnału i komunikat SENd,
a następnie zostanie pokazana
temperatura.

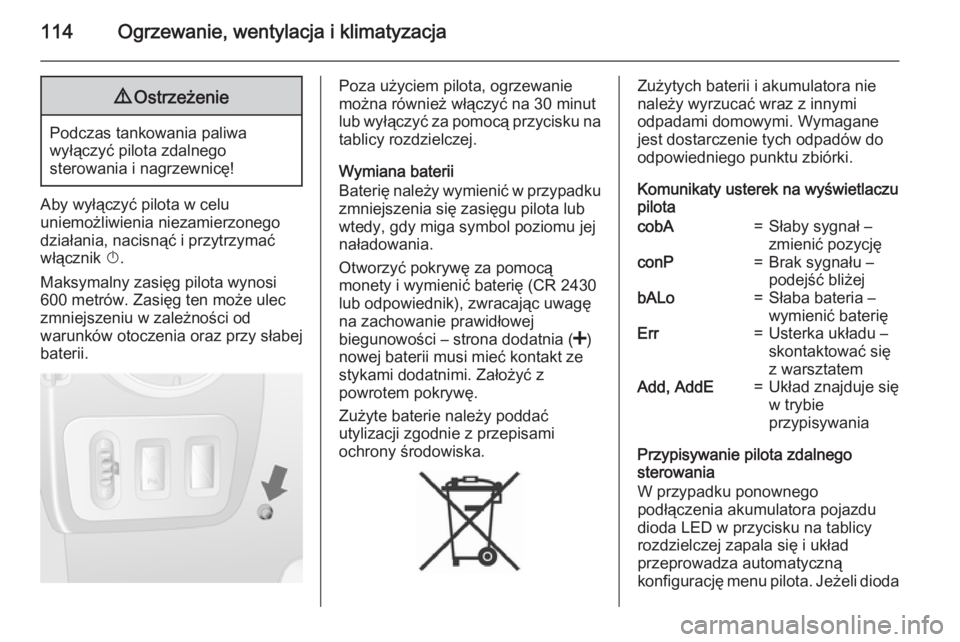

114Ogrzewanie, wentylacja i klimatyzacja9Ostrzeżenie
Podczas tankowania paliwa
wyłączyć pilota zdalnego
sterowania i nagrzewnicę!
Aby wyłączyć pilota w celu
uniemożliwienia niezamierzonego
działania, nacisnąć i przytrzymać
włącznik X.
Maksymalny zasięg pilota wynosi
600 metrów. Zasięg ten może ulec zmniejszeniu w zależności od
warunków otoczenia oraz przy słabej
baterii.
Poza użyciem pilota, ogrzewanie
można również włączyć na 30 minut
lub wyłączyć za pomocą przycisku na tablicy rozdzielczej.
Wymiana baterii
Baterię należy wymienić w przypadku
zmniejszenia się zasięgu pilota lub
wtedy, gdy miga symbol poziomu jej
naładowania.
Otworzyć pokrywę za pomocą
monety i wymienić baterię (CR 2430
lub odpowiednik), zwracając uwagę
na zachowanie prawidłowej
biegunowości – strona dodatnia ( <)
nowej baterii musi mieć kontakt ze
stykami dodatnimi. Założyć z
powrotem pokrywę.
Zużyte baterie należy poddać
utylizacji zgodnie z przepisami
ochrony środowiska.Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Komunikaty usterek na wyświetlaczu
pilotacobA=Słaby sygnał –
zmienić pozycjęconP=Brak sygnału –
podejść bliżejbALo=Słaba bateria –
wymienić baterięErr=Usterka układu –
skontaktować się
z warsztatemAdd, AddE=Układ znajduje się
w trybie
przypisywania
Przypisywanie pilota zdalnego
sterowania
W przypadku ponownego
podłączenia akumulatora pojazdu
dioda LED w przycisku na tablicy rozdzielczej zapala się i układ
przeprowadza automatyczną
konfigurację menu pilota. Jeżeli dioda

Ogrzewanie, wentylacja i klimatyzacja115

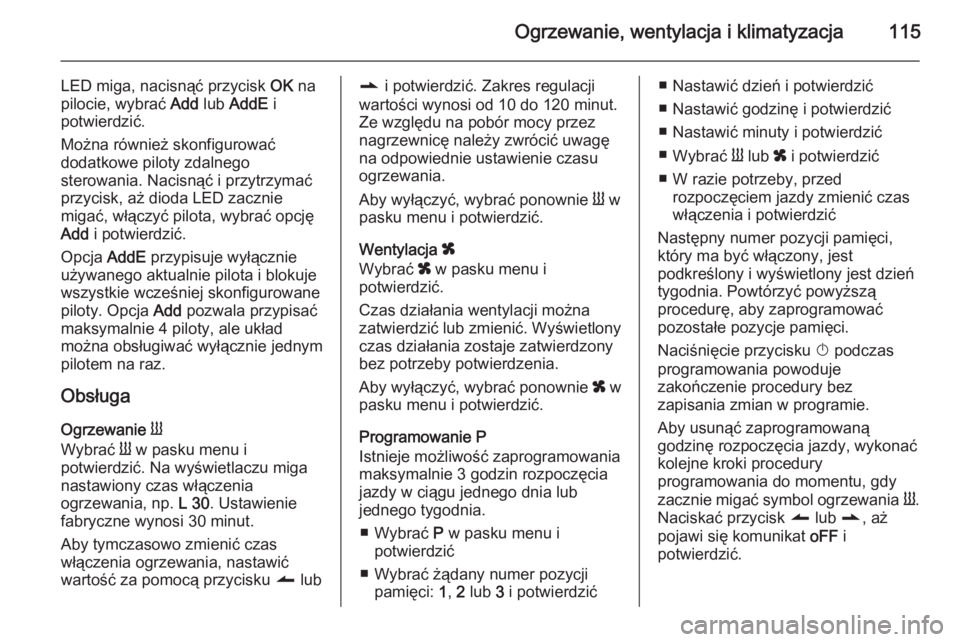

LED miga, nacisnąć przycisk OK na
pilocie, wybrać Add lub AddE i
potwierdzić.
Można również skonfigurować dodatkowe piloty zdalnego
sterowania. Nacisnąć i przytrzymać
przycisk, aż dioda LED zacznie
migać, włączyć pilota, wybrać opcję
Add i potwierdzić.
Opcja AddE przypisuje wyłącznie
używanego aktualnie pilota i blokuje
wszystkie wcześniej skonfigurowane
piloty. Opcja Add pozwala przypisać
maksymalnie 4 piloty, ale układ
można obsługiwać wyłącznie jednym pilotem na raz.
Obsługa
Ogrzewanie Y
Wybrać Y w pasku menu i
potwierdzić. Na wyświetlaczu miga
nastawiony czas włączenia
ogrzewania, np. L 30. Ustawienie
fabryczne wynosi 30 minut.
Aby tymczasowo zmienić czas
włączenia ogrzewania, nastawić
wartość za pomocą przycisku q lubr i potwierdzić. Zakres regulacji
wartości wynosi od 10 do 120 minut.
Ze względu na pobór mocy przez
nagrzewnicę należy zwrócić uwagę
na odpowiednie ustawienie czasu
ogrzewania.
Aby wyłączyć, wybrać ponownie Y w
pasku menu i potwierdzić.
Wentylacja x
Wybrać x w pasku menu i
potwierdzić.
Czas działania wentylacji można
zatwierdzić lub zmienić. Wyświetlony
czas działania zostaje zatwierdzony
bez potrzeby potwierdzenia.
Aby wyłączyć, wybrać ponownie x w
pasku menu i potwierdzić.
Programowanie P
Istnieje możliwość zaprogramowania
maksymalnie 3 godzin rozpoczęcia
jazdy w ciągu jednego dnia lub
jednego tygodnia.
■ Wybrać P w pasku menu i
potwierdzić
■ Wybrać żądany numer pozycji pamięci: 1, 2 lub 3 i potwierdzić■ Nastawić dzień i potwierdzić
■ Nastawić godzinę i potwierdzić
■ Nastawić minuty i potwierdzić
■ Wybrać Y lub x i potwierdzić
■ W razie potrzeby, przed rozpoczęciem jazdy zmienić czaswłączenia i potwierdzić
Następny numer pozycji pamięci,
który ma być włączony, jest
podkreślony i wyświetlony jest dzień
tygodnia. Powtórzyć powyższą
procedurę, aby zaprogramować
pozostałe pozycje pamięci.
Naciśnięcie przycisku X podczas
programowania powoduje
zakończenie procedury bez
zapisania zmian w programie.
Aby usunąć zaprogramowaną
godzinę rozpoczęcia jazdy, wykonać
kolejne kroki procedury
programowania do momentu, gdy
zacznie migać symbol ogrzewania Y.
Naciskać przycisk q lub r, aż
pojawi się komunikat oFF i
potwierdzić.

116Ogrzewanie, wentylacja i klimatyzacja
Ogrzewanie wyłącza się
automatycznie po 5 minutach od
upływu zaprogramowanej godziny
rozpoczęcia jazdy.
Uwaga
Układ zdalnego sterowania jest
wyposażony w czujnik temperatury,
który oblicza czas włączenia w
zależności od temperatury
otoczenia i żądanego poziomu
ogrzewania (ECO lub HIGH). Układ
włącza się automatycznie
przedziale czasu od 5 do 60 minut
przed zaprogramowaną godziną
rozpoczęcia jazdy.
Nastawianie dnia tygodnia, godziny i
czasu włączenia ogrzewania Ö
W przypadku odłączenia
akumulatora pojazdu lub zbyt
niskiego napięcia akumulatora,
konieczne jest zresetowanie
urządzenia.
■ Wybrać Ö i potwierdzić
■ Nastawić dzień tygodnia i potwierdzić
■ Zmienić godzinę i potwierdzić■ Zmienić minuty i potwierdzić
■ Zmienić domyślny czas włączenia ogrzewania i potwierdzić
Poziom ogrzewania Y
Preferowany poziom ogrzewania dla
zaprogramowanych godzin
rozpoczęcia jazdy można nastawić
na ECO lub HIGH.
Wybrać Y i potwierdzić. Na
wyświetlaczu miga komunikat ECO
lub HIGH. Zmienić ustawienie za
pomocą przycisku q lub r i
potwierdzić.Kratki nawiewu
powietrza
Regulowane kratki
nawiewu powietrza
Przy włączonym chłodzeniu musi być otwarta przynajmniej jedna kratka
nawiewu powietrza, aby nie doszło do
oblodzenia parownika wskutek braku
ruchu powietrza.
Środkowe kratki nawiewu
powietrza
W celu otwarcia kratki nacisnąć ją.

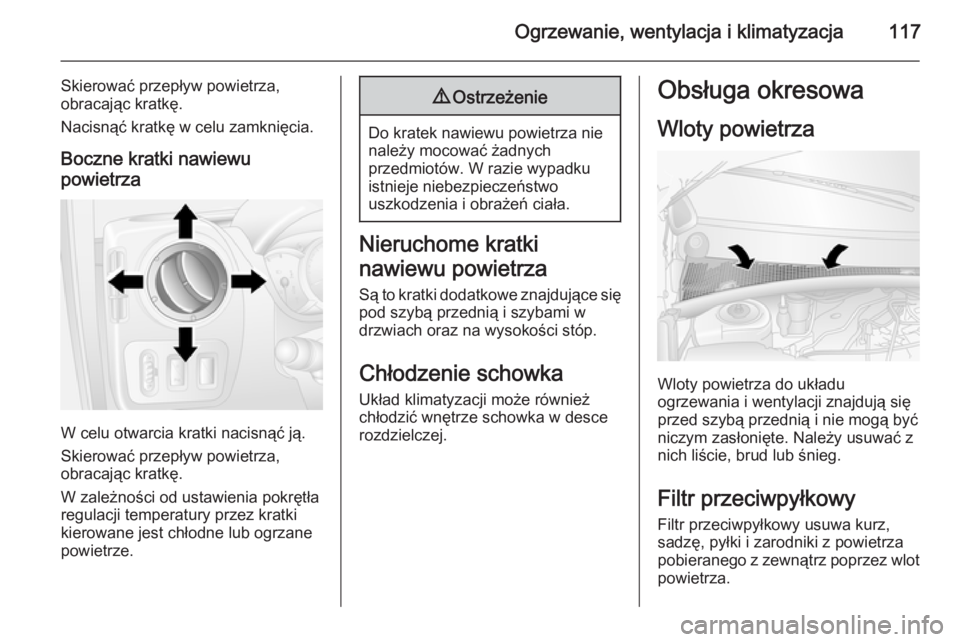

Ogrzewanie, wentylacja i klimatyzacja117
Skierować przepływ powietrza,
obracając kratkę.
Nacisnąć kratkę w celu zamknięcia.
Boczne kratki nawiewu
powietrza
W celu otwarcia kratki nacisnąć ją.
Skierować przepływ powietrza,
obracając kratkę.
W zależności od ustawienia pokrętła
regulacji temperatury przez kratki
kierowane jest chłodne lub ogrzane
powietrze.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki
nawiewu powietrza
Są to kratki dodatkowe znajdujące się pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.
Chłodzenie schowka Układ klimatyzacji może również
chłodzić wnętrze schowka w desce
rozdzielczej.
Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Filtr przeciwpyłkowy
Filtr przeciwpyłkowy usuwa kurz,
sadzę, pyłki i zarodniki z powietrza pobieranego z zewnątrz poprzez wlot
powietrza.

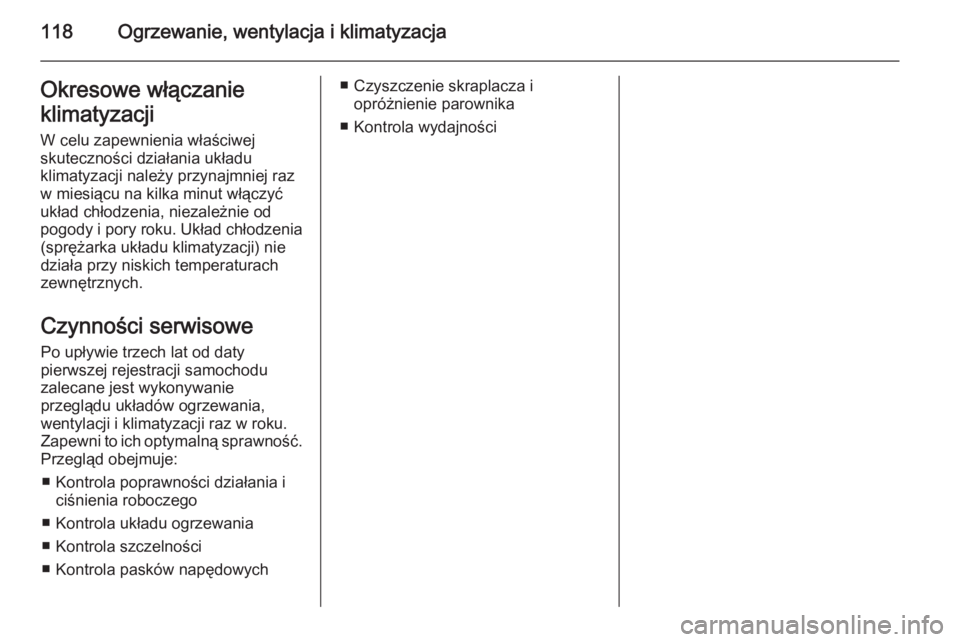

118Ogrzewanie, wentylacja i klimatyzacjaOkresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia (sprężarka układu klimatyzacji) nie
działa przy niskich temperaturach zewnętrznych.
Czynności serwisowe Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
■ Kontrola poprawności działania i ciśnienia roboczego
■ Kontrola układu ogrzewania
■ Kontrola szczelności
■ Kontrola pasków napędowych■ Czyszczenie skraplacza i opróżnienie parownika
■ Kontrola wydajności
