2015 OPEL MOVANO_B Instrukcja obsługi (in Polish)

Fotele, elementy bezpieczeństwa63

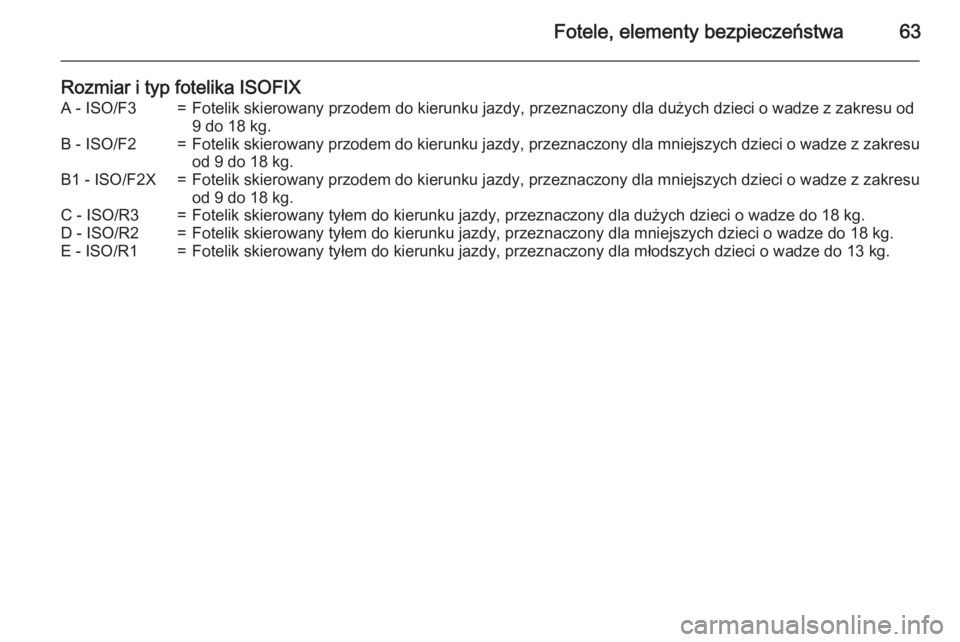

Rozmiar i typ fotelika ISOFIXA - ISO/F3=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od9 do 18 kg.B - ISO/F2=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.B1 - ISO/F2X=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.C - ISO/R3=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.

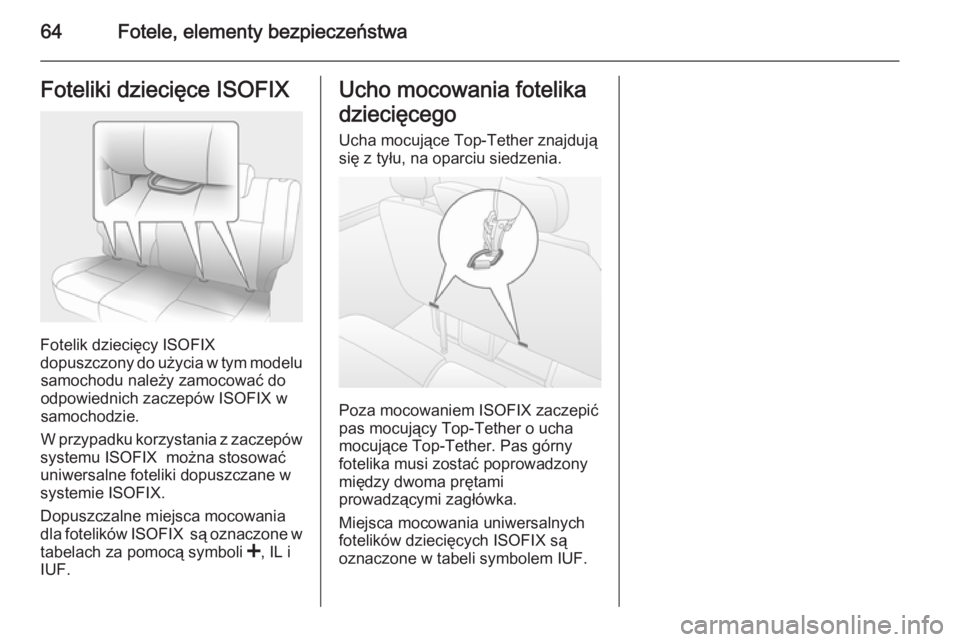

64Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
W przypadku korzystania z zaczepów
systemu ISOFIX można stosować
uniwersalne foteliki dopuszczane w
systemie ISOFIX.
Dopuszczalne miejsca mocowania
dla fotelików ISOFIX są oznaczone w
tabelach za pomocą symboli <, IL i
IUF.
Ucho mocowania fotelika
dziecięcego
Ucha mocujące Top-Tether znajdują się z tyłu, na oparciu siedzenia.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

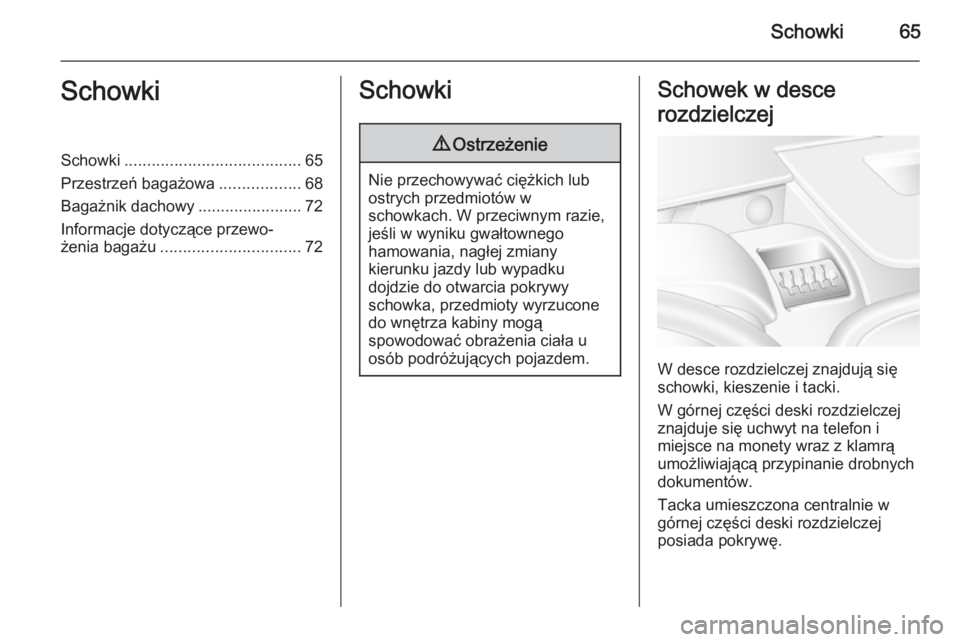

Schowki65SchowkiSchowki....................................... 65
Przestrzeń bagażowa ..................68
Bagażnik dachowy .......................72
Informacje dotyczące przewo‐
żenia bagażu ............................... 72Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej znajdują się
schowki, kieszenie i tacki.
W górnej części deski rozdzielczej
znajduje się uchwyt na telefon i
miejsce na monety wraz z klamrą
umożliwiającą przypinanie drobnych
dokumentów.
Tacka umieszczona centralnie w
górnej części deski rozdzielczej
posiada pokrywę.

66Schowki

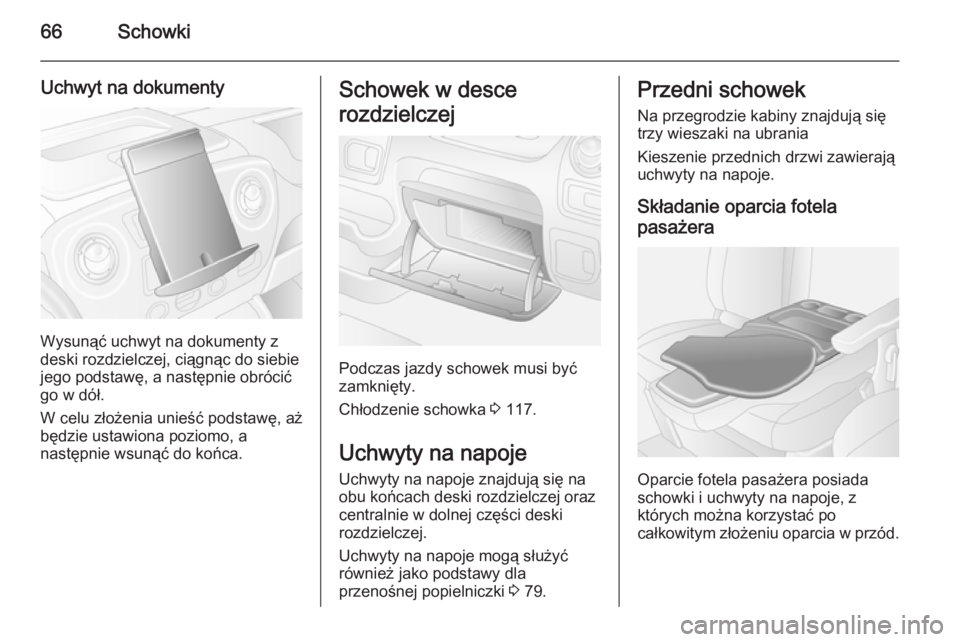

Uchwyt na dokumenty
Wysunąć uchwyt na dokumenty z
deski rozdzielczej, ciągnąc do siebie
jego podstawę, a następnie obrócić
go w dół.
W celu złożenia unieść podstawę, aż
będzie ustawiona poziomo, a
następnie wsunąć do końca.
Schowek w desce
rozdzielczej
Podczas jazdy schowek musi być
zamknięty.
Chłodzenie schowka 3 117.
Uchwyty na napoje Uchwyty na napoje znajdują się na
obu końcach deski rozdzielczej oraz
centralnie w dolnej części deski
rozdzielczej.
Uchwyty na napoje mogą służyć
również jako podstawy dla
przenośnej popielniczki 3 79.
Przedni schowek
Na przegrodzie kabiny znajdują się
trzy wieszaki na ubrania
Kieszenie przednich drzwi zawierają
uchwyty na napoje.
Składanie oparcia fotela
pasażera
Oparcie fotela pasażera posiada
schowki i uchwyty na napoje, z
których można korzystać po
całkowitym złożeniu oparcia w przód.

Schowki67
Blat obrotowy, który może służyć jakopodpora do pisania, musi zostać
ustawiony w położeniu początkowym
przed podniesieniem oparcia.

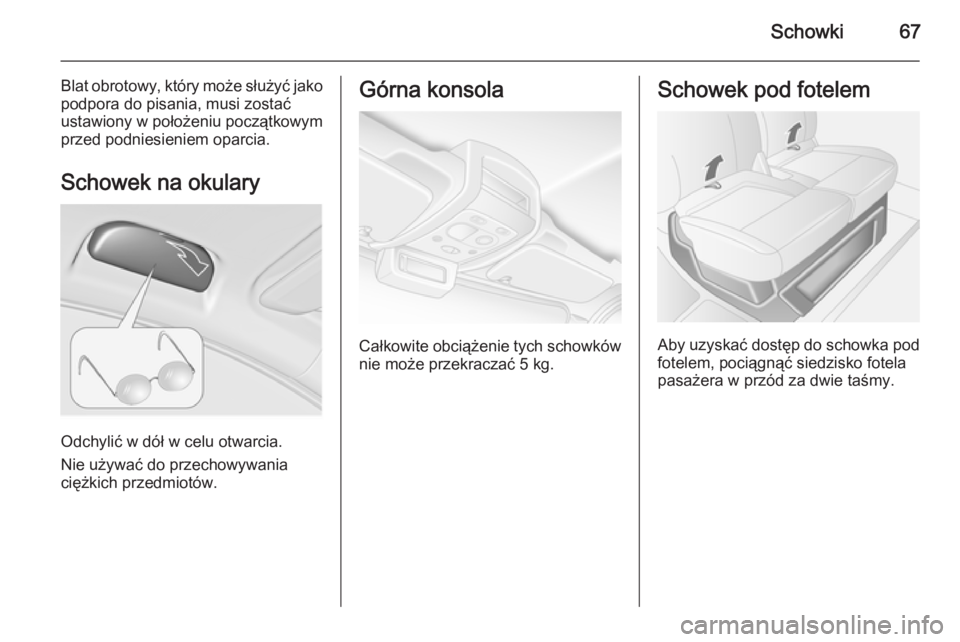

Schowek na okulary
Odchylić w dół w celu otwarcia.
Nie używać do przechowywania
ciężkich przedmiotów.
Górna konsola
Całkowite obciążenie tych schowków nie może przekraczać 5 kg.
Schowek pod fotelem
Aby uzyskać dostęp do schowka pod fotelem, pociągnąć siedzisko fotela
pasażera w przód za dwie taśmy.

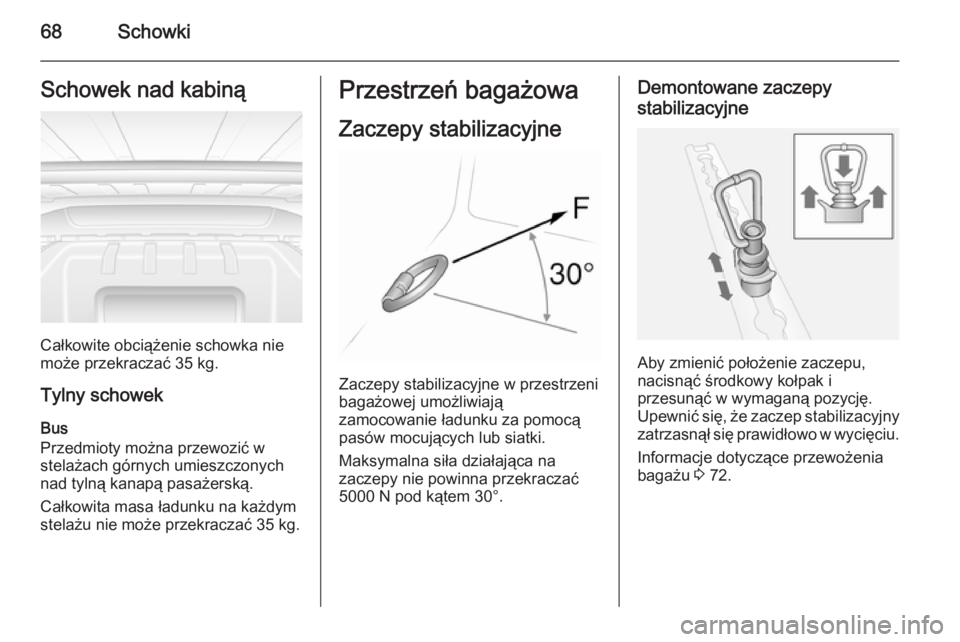

68SchowkiSchowek nad kabiną
Całkowite obciążenie schowka nie
może przekraczać 35 kg.
Tylny schowek
Bus
Przedmioty można przewozić w
stelażach górnych umieszczonych nad tylną kanapą pasażerską.
Całkowita masa ładunku na każdym
stelażu nie może przekraczać 35 kg.
Przestrzeń bagażowa
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne w przestrzeni
bagażowej umożliwiają
zamocowanie ładunku za pomocą
pasów mocujących lub siatki.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać
5000 N pod kątem 30°.
Demontowane zaczepy
stabilizacyjne
Aby zmienić położenie zaczepu,
nacisnąć środkowy kołpak i
przesunąć w wymaganą pozycję.
Upewnić się, że zaczep stabilizacyjny
zatrzasnął się prawidłowo w wycięciu.
Informacje dotyczące przewożenia
bagażu 3 72.

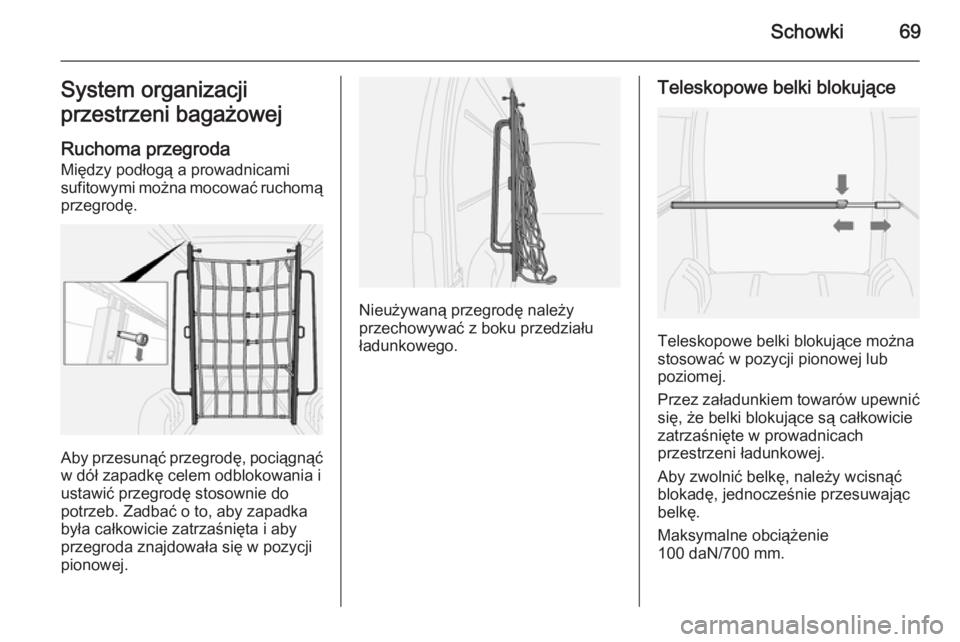

Schowki69System organizacji
przestrzeni bagażowej
Ruchoma przegroda
Między podłogą a prowadnicami
sufitowymi można mocować ruchomą przegrodę.
Aby przesunąć przegrodę, pociągnąć
w dół zapadkę celem odblokowania i
ustawić przegrodę stosownie do
potrzeb. Zadbać o to, aby zapadka
była całkowicie zatrzaśnięta i aby
przegroda znajdowała się w pozycji
pionowej.
Nieużywaną przegrodę należy
przechowywać z boku przedziału
ładunkowego.
Teleskopowe belki blokujące
Teleskopowe belki blokujące można
stosować w pozycji pionowej lub poziomej.
Przez załadunkiem towarów upewnić się, że belki blokujące są całkowicie
zatrzaśnięte w prowadnicach
przestrzeni ładunkowej.
Aby zwolnić belkę, należy wcisnąć
blokadę, jednocześnie przesuwając
belkę.
Maksymalne obciążenie
100 daN/700 mm.

70Schowki

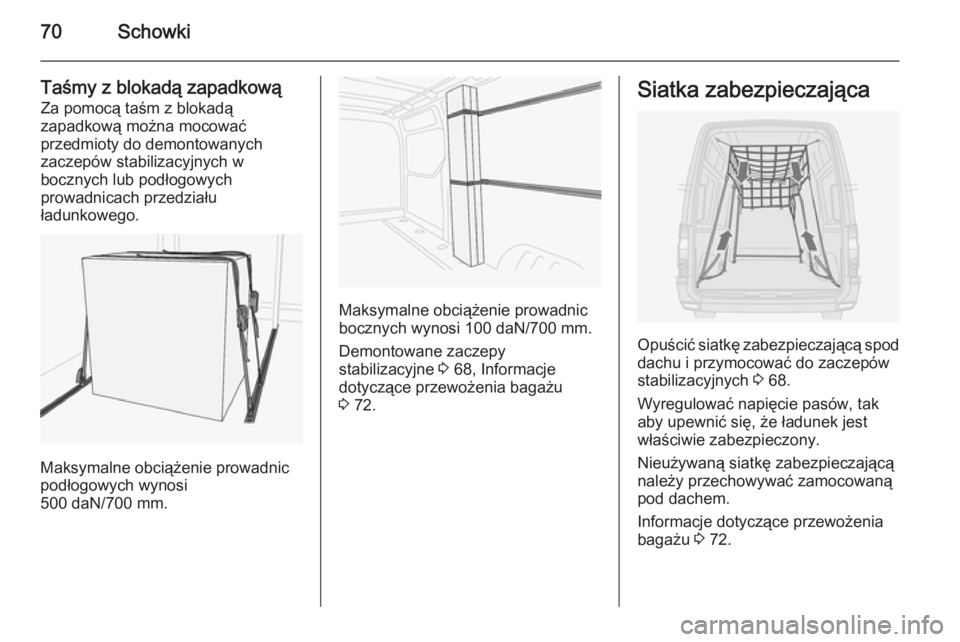

Taśmy z blokadą zapadkową
Za pomocą taśm z blokadą
zapadkową można mocować
przedmioty do demontowanych
zaczepów stabilizacyjnych w
bocznych lub podłogowych
prowadnicach przedziału
ładunkowego.
Maksymalne obciążenie prowadnic
podłogowych wynosi
500 daN/700 mm.
Maksymalne obciążenie prowadnic
bocznych wynosi 100 daN/700 mm.
Demontowane zaczepy
stabilizacyjne 3 68, Informacje
dotyczące przewożenia bagażu
3 72.
Siatka zabezpieczająca
Opuścić siatkę zabezpieczającą spod
dachu i przymocować do zaczepów
stabilizacyjnych 3 68.
Wyregulować napięcie pasów, tak
aby upewnić się, że ładunek jest
właściwie zabezpieczony.
Nieużywaną siatkę zabezpieczającą
należy przechowywać zamocowaną
pod dachem.
Informacje dotyczące przewożenia
bagażu 3 72.
