Soins du véhicule207
2. Déplacer légèrement l'ensemblede feu sur l'extérieur et le retirer
du hayon.
3. Déposer le support de l'ampoule en le tournant.
4. Déposer l'ampoule en poussantlégèrement dans la douille et la
faire tourner dans le sens anti-ho‐
raire. Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire pour la fixer.
6. Fixer l'ensemble du feu sur le hayon en serrant la vis.
Clignotants latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

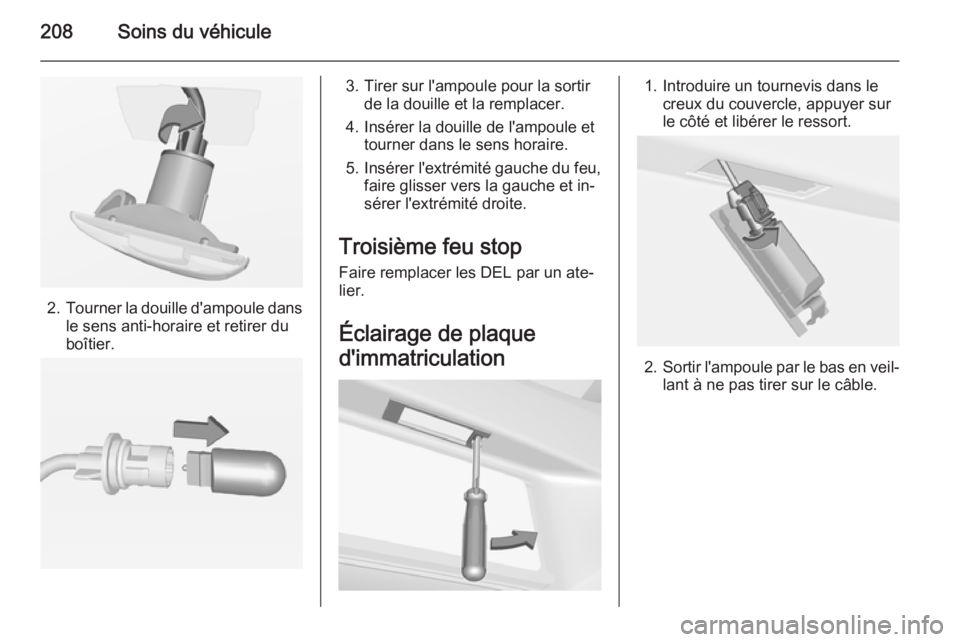

208Soins du véhicule
2.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Troisième feu stop
Faire remplacer les DEL par un ate‐ lier.
Éclairage de plaque
d'immatriculation1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.

Soins du véhicule209
3. Retirer la douille du boîtier dephare en tournant dans le sens
anti-horaire.
4. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tourner
dans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
PlafonnierFaire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec direction à
gauche, derrière le commutateur
d'éclairage ou, dans les véhicules
avec direction à droite, derrière la
boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.

210Soins du véhicule
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

Soins du véhicule211
N°Circuit électrique1Module d'interface de remorque2Commutateur de rétroviseur
extérieur3Capteur de batterie4Module de commande de
châssis5ABS6Feux de jour, gauche7–8Module de commande de trans‐
mission9Module de commande de carros‐ serie10Réglage de niveau des phares/
TPMS/Module d'interface de
remorque11Essuie-glace arrière12Désembuage de vitre13Feux de jour, droiteN°Circuit électrique14Désembuage de rétroviseur15–16Module de commande de
châssis/kit de pompe17Rétroviseur intérieur18Module de commande du moteur19Pompe à carburant20–21Bobine d'injection22–23Système d'injection24Système de lave-glace25Système d'éclairage26Module de commande du moteur27Vanne de coupure du chauffage28Module de commande du moteur29Module de commande du moteur

212Soins du véhicule
N°Circuit électrique30Module de commande du moteur31Phare gauche32Phare droit33Module de commande du moteur34Avertisseur sonore35Embrayage36Phares antibrouillardN°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord5–6Chauffage du gazole (diesel)7Boîte de vitesses8Ventilateur de refroidissement,bas9Ventilateur de refroidissement,
haut10Ventilateur de refroidissement11Démarreur
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐
puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.

Soins du véhicule213Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du ta‐ bleau de bord. Tenir la poignée, puis
tirer et rabattre le commutateur
d'éclairage.
N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐ serie 16Module de commande de carros‐serie 27Module de commande de carros‐
serie 38Module de commande de carros‐ serie 49Module de commande de carros‐serie 510Module de commande de carros‐serie 611Module de commande de carros‐serie 712Module de commande de carros‐serie 8

214Soins du véhicule
N°Circuit électrique13–14Hayon15Systèmes d'airbags16Raccordement de liaison de
données17L'allumage18Système de climatisation19Toit ouvrant20Aide au stationnement/Détecteur de pluie/Caméra avant21Commutateur de freinage22Système audio23Affichage24–25Cric auxiliaire26Tableau de bord27Chauffage de siège, conducteurN°Circuit électrique28–29–30Tableau de bord/chauffage de
siège/FlexDock31Avertisseur sonore32Chauffage de siège, passager33Volant chauffé34–35Kit de réparation des pneus36–37Essuie-glace arrière38Allume-cigares39Lève-vitres électriques/Toit
ouvrant/Affichage de transmis‐
sion Automatik40–Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Su les versions avec système de
transport arrière ou double plancher
de chargement, l'outillage ainsi que
l’œillet de remorquage et le kit de ré‐
paration de pneu sont rangés sur le
côté droit du coffre derrière un cache.
