Conduite et utilisation175Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais
alignement mécanique ou un bruit
acoustique externe (de faux avertis‐ sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement fi‐
xée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement disponible une fois la manœuvre de stationnement com‐
mencée. Le système peut reconnaî‐
tre une entrée, un passage, une
cour, voire un croisement en tant
qu'emplacement de stationnement.
Une fois la marche arrière enclen‐
chée, le système démarrera une ma‐
nœuvre de stationnement. S'assu‐
rer de vérifier la disponibilité de l'em‐ placement de stationnement sug‐
géré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.
Remarque
En cas d'engagement d'un rapport de marche avant et de dépassement
d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.
Si la marche arrière est engagée en premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signalsonore. Appuyer brièvement sur le
bouton r ou D pour désactiver
le système d'aide au stationnement.
Remarque
Après la production, le système doit
être étalonné. Pour un guidage de
stationnement optimal, une distance de conduite minimale de 10 km, no‐
tamment un certain nombre de vira‐
ges, est nécessaire.
Alerte d'angle mort latéral Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
L'alerte d'angle mort latéral utilise cer‐
tains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.

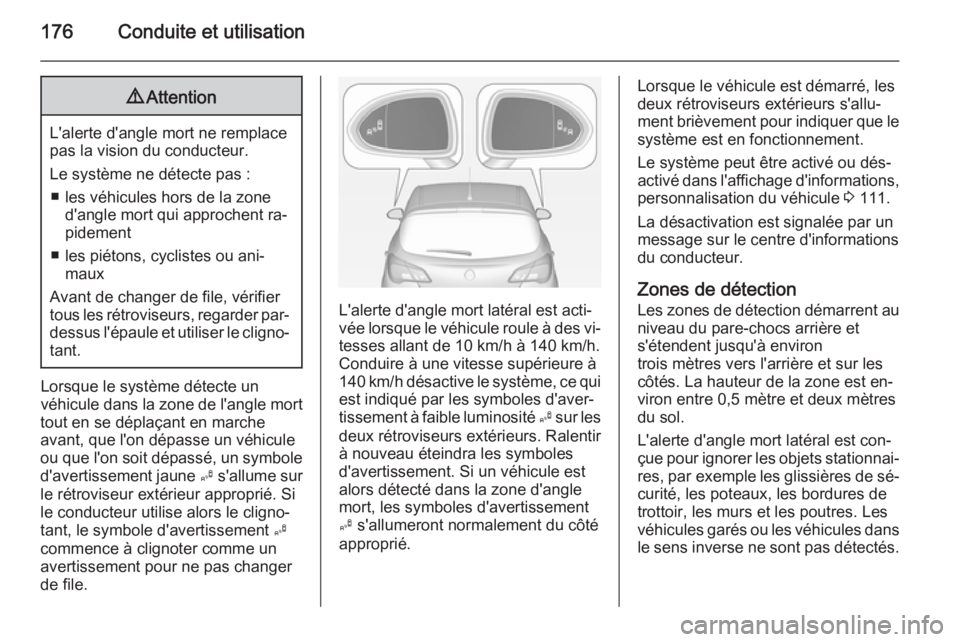

176Conduite et utilisation9Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas : ■ les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement
■ les piétons, cyclistes ou ani‐ maux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐
tesses allant de 10 km/h à 140 km/h. Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans l'affichage d'informations,
personnalisation du véhicule 3 111.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection Les zones de détection démarrent au
niveau du pare-chocs arrière et
s'étendent jusqu'à environ
trois mètres vers l'arrière et sur les côtés. La hauteur de la zone est en‐
viron entre 0,5 mètre et deux mètres du sol.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐ res, par exemple les glissières de sé‐
curité, les poteaux, les bordures de
trottoir, les murs et les poutres. Les
véhicules garés ou les véhicules dans le sens inverse ne sont pas détectés.

Conduite et utilisation177
DéfaillanceOccasionnellement, des alertes peu‐
vent ne pas être détectées sous des circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 237.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Prendre contact avec un ate‐
lier.
Caméra arrière La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée entre les lam‐
pes d'éclairage de la plaque d'imma‐
triculation et a un angle de vision de
130°.

178Conduite et utilisation
La zone affichée par la caméra est li‐mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Symboles d'avertissement
Les symboles d'avertissement sont indiqués sous la forme de triangles
9 sur l'image et représentent les obs‐
tacles détectés par les capteurs ar‐
rière du système avancé d'assistance au stationnement.
Réglages d'affichage
La luminosité et le contraste peuvent être réglés en effleurant l'affichage de l’écran tactile lorsque la caméra ar‐
rière est active.
Désactivation La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
L'activation et la désactivation des li‐
gnes de guidage visuelles et les sym‐
boles d’alertes peuvent être modifi‐
ées dans le menu Réglages dans Af‐
fichage d'informations. Personnalisa‐
tion du véhicule 3 111.
Défaillance
Les messages de défaillance sont af‐ fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ la zone alentour est sombre
■ le soleil ou le faisceau des phares brille directement dans la lentille de
la caméra
■ du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille, la rincer à l'eau et l'essuyer avec un
chiffon doux
■ l'arrière du véhicule est accidenté
■ il y a des changements de tempé‐ rature extrêmes
Assistant pour les
panneaux de signalisation
Fonctionnement
L'assistant de détection des pan‐
neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.

Conduite et utilisation179
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ■ limitation de vitesse ;
■ interdiction de dépasser ;
■ fin de limitation de vitesse ;
■ fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
■ d'autoroutes
■ de routes
■ de ruesAjout de panneaux ■ conseils supplémentaires sur les panneaux de circulation
■ restriction quant à l'emploi d'une re‐
morque
■ contraintes causées par des trac‐ teurs
■ avertissement chaussée humide
■ avertissement gel
■ flèches de direction
Les panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐
chés sur le centre d'informations du
conducteur jusqu'à ce que le pan‐
neau de limitation de vitesse suivant
soit détecté ou jusqu'à la fin de la pé‐ riode définie d'affichage de panneau.
Des combinaisons de plusieurs pan‐
neaux sur l'affichage sont possibles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire détecté que le système n'a
pas pu reconnaître.
Le système est actif jusqu'à une vi‐ tesse de 200 km/h, en fonction des
conditions d'éclairement.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page de panneau routier est effacé, par ex. à l'entrée
d'une zone urbaine. La prochaine in‐ dication de vitesse reconnue sera af‐
fichée.

180Conduite et utilisation
Indication sur l'affichage
Les panneaux routiers s'affichent à lapage Détection des panneaux
routiers sur le centre d'informations
du conducteur. Sélectionner
Véhicule avec le bouton Menu, puis
sélectionner l'entrée Détection des
panneaux routiers via la molette de
réglage de la manette des clignotants
3 99.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la pageDétection des panneaux routiers est
à nouveau choisie, le dernier pan‐
neau routier reconnu sera affiché.
Fonction d'alerte
Une fois activée, la limite de vitesse
et les panneaux d'interdiction de dé‐
passer sont affichés comme des aler‐
tes en surimpressions sur le centre
d'informations du conducteur.
La fonction d'alerte peut être activée
ou désactivée sur le menu réglages
de la page d'assistant de détection
des panneaux routiers en appuyant
sur le bouton SET/CLR de la manette
des clignotants.

Conduite et utilisation181
Lorsque la page réglages est affi‐
chée, sélectionner Alertes ACTIV.
pour activer l'alerte en surimpression. Désactiver en sélectionnant Alertes
DÉSACT. . En mettant le contact, la
fonction d'alerte est désactivée.
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.
Réinitialisation du système
Le contenu de la mémoire des pan‐ neaux routiers peut être effacé du
menu réglages de la page d'assistant
de détection des panneaux routiers
en appuyant sur le bouton SET/CLR
de la manette de clignotant. Sélec‐
tionner et confirmer Réinitialiser pour
effacer le système d'assistant de dé‐
tection des panneaux routiers. Une
réinitialisation concluante sera indi‐
quée par un signal sonore et le sym‐
bole suivant sera affiché jusqu'à ce
que le panneau routier suivant soit
détecté.
Dans certains cas, l'assistant de dé‐
tection des panneaux routiers est au‐ tomatiquement effacé par le système.
Défaillance
L'assistant de détection des pan‐
neaux routiers peut ne pas fonction‐
ner correctement quand :
■ La zone de pare-brise où la caméra
avant est placée n'est pas propre.
■ Les panneaux routiers sont totale‐ ment ou partiellement recouverts
ou sont difficilement identifiables.
■ Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas, Absen.
détect. pann. routier cause météo
est mentionné sur l'affichage.
■ Les panneaux routiers sont mal in‐ stallés ou sont endommagés.
■ Les panneaux routiers ne sont pas conformes à la convention de
Vienne des panneaux routiers
(Wiener Übereinkommen über
Straßenverkehrszeichen).

182Conduite et utilisationAvertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune fa‐
çon la pleine responsabilité du
conducteur.
Avertissement de
franchissement de ligne Le système d'avertissement de fran‐
chissement de ligne observe les mar‐
quages au sol entre lesquels le
véhicule se déplace à l'aide d'une ca‐
méra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
■ pas de manœuvre des clignotants ;
■ pas d'actionnement de la pédale de
frein ;
■ pas d'actionnement actif de l'accé‐ lérateur ou prise de vitesse ;
■ pas de manœuvre active du volant.
Si le conducteur effectue l'une de ces
actions, aucun avertissement n'est
émis.Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en ap‐ puyant sur le bouton ). La LED allu‐
mée dans le bouton indique que le
système est activé. Quand le té‐
moin ) du combiné d'instruments
s'allume en vert, le système est prêt à
fonctionner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
