Rangement63
Verrouiller le système detransport arrière
Basculer d'abord le levier de blocage
gauche ( 1), puis le levier de blocage
droit ( 2) jusqu'à ce qu'ils viennent en
butée. Les deux leviers de blocage
doivent être dirigés vers l'arrière, si‐
non la sécurité de fonctionnement
n'est pas garantie.
Remarque
Fermer le hayon.
Déplier les logements de
pédalier
Plier un logement de pédalier, ou les
deux, vers le haut jusqu'à ce que le support diagonal s'engage.
Enlever les fixations de pédalier setrouvant dans les logements.

64Rangement
Adaptation du système de
transport arrière à un vélo
Appuyer sur la poignée de déverrouil‐ lage et sortir les logements de roue.
Pousser la poignée de déverrouillage
sur le dispositif de retenue par sangle
et enlever ce dernier.
Préparation du vélo pour sa
fixation
Remarque
La largeur maximale de la manivelle de pédale doit être de 38,3 mm et la
profondeur maximale, de 14,4 mm.
Faire tourner la manivelle de pédale
gauche (côté opposé au plateau de chaîne) pour la positionner verticale‐ment vers le bas. La pédale de la ma‐ nivelle gauche du pédalier doit être à
l'horizontale.
Le vélo à l'avant doit avoir sa roue
avant du côté gauche du véhicule.

Rangement65
Le vélo à l'arrière doit avoir sa roue
avant du côté droit du véhicule.
Fixation du vélo sur le système
de transport arrière
À l'aide du levier rotatif du logement
de pédalier, adapter grossièrement l'unité réglable de pédalier au débor‐
dement de la manivelle de pédale.
Si le vélo a des manivelles de pédale qui sont droites, dévisser complète‐
ment l'unité de pédalier (position 5).
Si le vélo a des manivelles de pédale
qui sont courbées, visser l'unité de
pédalier au maximum (position 1).
Placer le vélo. La manivelle de pédale
devant être placée dans l'ouverture
du logement de pédalier, comme
montré sur l'illustration.Avertissement
S'assurer que la pédale ne touche pas la surface du système de
transport arrière. Sinon, le péda‐
lier peut être endommagé pendant
le transport.

66Rangement
Introduire le support de manivelle
dans le rail de chaque logement de
manivelle depuis le haut et le coulis‐
ser vers le bas au moins jusqu'aux
encoches.
Bloquer la manivelle de pédale en
tournant la vis de blocage sur la
fixation de pédalier.
Placer les logements de roue de telle
manière que la bicyclette soit à peu
près horizontale. La distance entre
les pédales et le hayon doit être d'au
moins 5 cm.
Les deux pneus du vélo doivent se
trouver dans les logements de roue.
Avertissement
S'assurer de retirer les logements
de roue aussi loin que possible
pour avoir les deux pneus de bicy‐ clette placés dans les logements.
Autrement, un montage horizontal
de la bicyclette n'est pas garanti.
Le non-respect peut causer des
dégâts aux roues de bicyclette en
raison des vapeurs d'échappe‐
ment chaudes.
Aligner le vélo dans le sens longitudi‐ nal du véhicule : Desserrer légère‐
ment la fixation de pédalier.
Placer le vélo verticalement en utili‐
sant le levier rotatif du logement de
manivelle de pédale.
Si les deux vélos se gênent mutuel‐
lement, les positions relatives des vé‐ los peuvent être adaptées en réglant

Rangement67
les logements de roue et le levier ro‐
tatif du logement de pédalier jusqu'à
ce que les deux vélos ne se touchent plus. S'assurer qu'ils sont suffisam‐
ment écartés du véhicule.
Serrer la vis de blocage de la fixation
de pédalier au maximum à la main.
Attacher les deux roues du vélo aux
logements de roue en utilisant les dis‐
positifs de retenue par sangle.
Vérifier que le vélo est correctement
fixé.
Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moinsde 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.
Les réglages des logements de roue
et du levier rotatif du logement de pé‐
dalier devraient être notés et conser‐
vés pour chaque vélo. Un préréglage correct facilite la pose du vélo.
Remarque
Pour améliorer la visibilité, il est re‐
commandé de fixer un signal de
danger sur le vélo le plus en arrière.
Démontage du vélo du système
de transport arrière
Détacher les dispositifs de retenue
par sangle sur les deux roues du vélo.
Maintenir le vélo, desserrer la vis de
blocage de la fixation du pédalier,
puis soulever la fixation de pédalier
pour l'enlever.

68Rangement
Rétracter le système de
transport arrière
Pousser les fixations de pédalier
dans les logements, comme indiqué
sur l'illustration.
Insérer le dispositif de retenue par
sangle et le tirer vers le bas au maxi‐
mum.
Appuyer sur la poignée de déverrouil‐ lage et coulisser les logements de
roue aussi loin que possible.
Désencliqueter le levier de verrouil‐
lage du support diagonal et rabattre
les deux logements de pédalier vers le bas.
9 Attention
Risque de coincement.

Rangement69

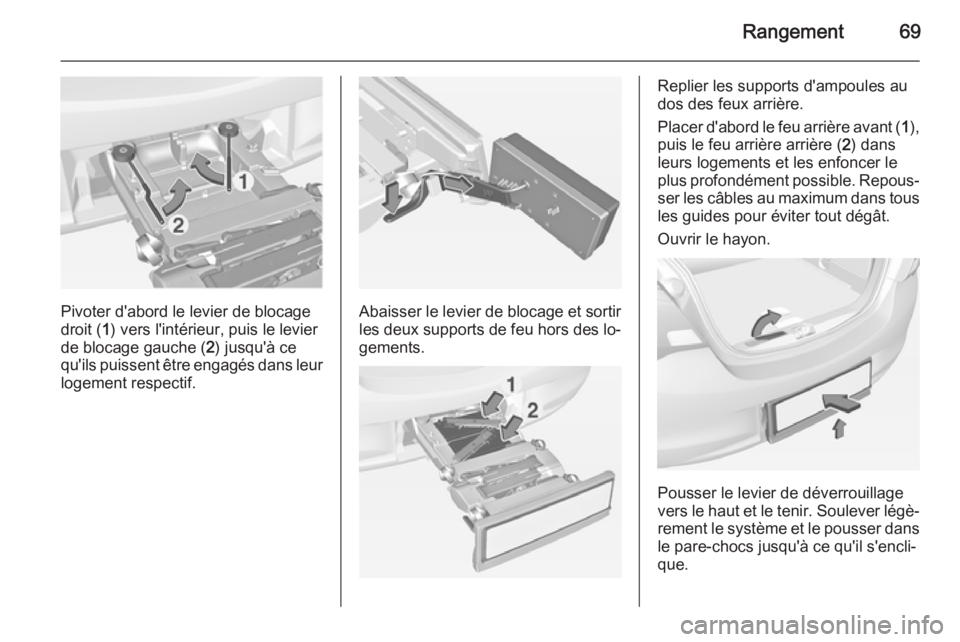

Pivoter d'abord le levier de blocage
droit ( 1) vers l'intérieur, puis le levier
de blocage gauche ( 2) jusqu'à ce
qu'ils puissent être engagés dans leur
logement respectif.Abaisser le levier de blocage et sortir
les deux supports de feu hors des lo‐ gements.
Replier les supports d'ampoules au
dos des feux arrière.
Placer d'abord le feu arrière avant ( 1),
puis le feu arrière arrière ( 2) dans
leurs logements et les enfoncer le
plus profondément possible. Repous‐
ser les câbles au maximum dans tous les guides pour éviter tout dégât.
Ouvrir le hayon.
Pousser le levier de déverrouillage
vers le haut et le tenir. Soulever légè‐ rement le système et le pousser dans
le pare-chocs jusqu'à ce qu'il s'encli‐
que.

70Rangement
La poignée de déverrouillage doit re‐venir dans sa position de départ.9 Attention
Si le système ne peut pas être cor‐
rectement engagé, prendre con‐
tact avec un atelier.
Coffre
Agrandissement du coffre
Les dossiers arrière peuvent être ver‐ rouillés dans deux positions. Lors du
transport d'objets volumineux, les
verrouiller en position verticale.
Dossier divisible
Tirer la manette de déverrouillage du
côté concerné, tirer le dossier vers
l'avant en position verticale et le ver‐
rouiller.
Dossier en une seule partie
Tirer la manette de déverrouillage
des deux côtés, tirer le dossier vers
l'avant en position verticale et le ver‐
rouiller.
Lors du déverrouillage, un repère
rouge apparaît à côté de la poignée
de déverrouillage. Le dossier arrière
n'est verrouillé que si les repères rou‐
ges situés des deux côtés près de la
poignée de déverrouillage ne sont
pas visibles.
Rabattre les dossiers arrière Si nécessaire, enlever le cache-ba‐
gages.
Abaisser les appuis-tête en enfonçant le loquet.
