2015 OPEL ADAM Instrukcja obsługi (in Polish)

Schowki55SchowkiSchowki....................................... 55
Przestrzeń bagażowa ..................67
Bagażnik dachowy .......................73
Informacje dotyczące przewo‐
żenia bagażu ............................... 74Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W schowku w desce rozdzielczej
znajduje się pojemnik na monety i
adapter do śrub mocujących koła.
Środkową półkę można
wymontować.
Podczas jazdy schowek musi być zamknięty.

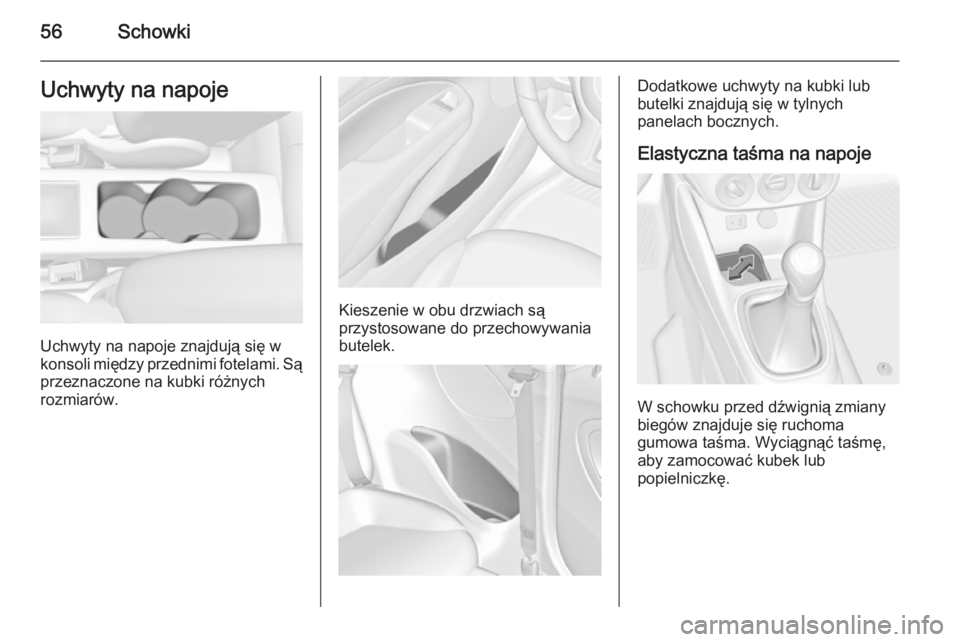

56SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli między przednimi fotelami. Są
przeznaczone na kubki różnych
rozmiarów.
Kieszenie w obu drzwiach są
przystosowane do przechowywania
butelek.
Dodatkowe uchwyty na kubki lub
butelki znajdują się w tylnych
panelach bocznych.
Elastyczna taśma na napoje
W schowku przed dźwignią zmiany
biegów znajduje się ruchoma
gumowa taśma. Wyciągnąć taśmę,
aby zamocować kubek lub
popielniczkę.

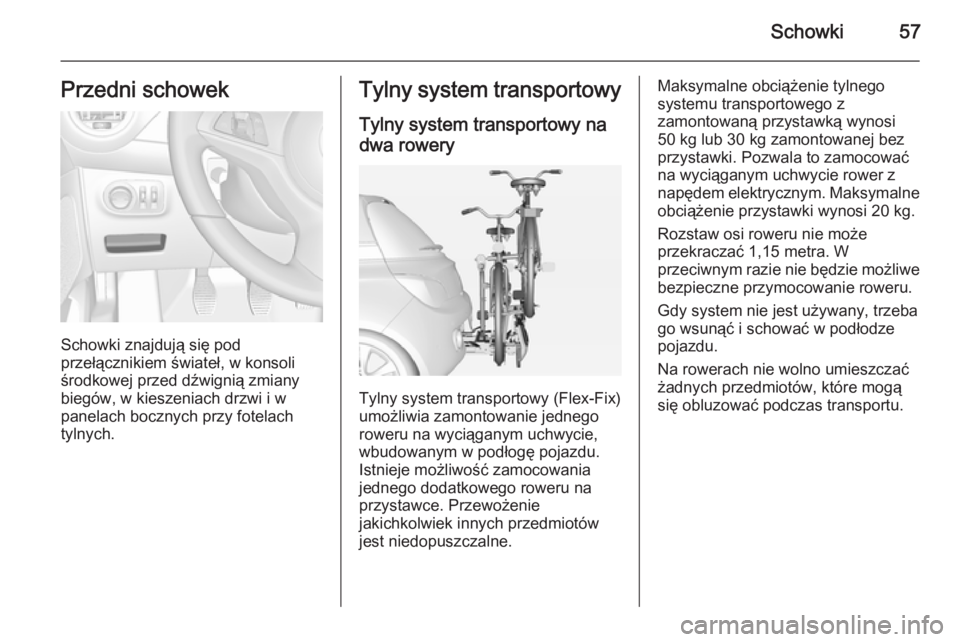

Schowki57Przedni schowek
Schowki znajdują się pod
przełącznikiem świateł, w konsoli
środkowej przed dźwignią zmiany
biegów, w kieszeniach drzwi i w
panelach bocznych przy fotelach
tylnych.
Tylny system transportowy
Tylny system transportowy na
dwa rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie jednego
roweru na wyciąganym uchwycie,
wbudowanym w podłogę pojazdu.
Istnieje możliwość zamocowania
jednego dodatkowego roweru na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi
50 kg lub 30 kg zamontowanej bez
przystawki. Pozwala to zamocować
na wyciąganym uchwycie rower z
napędem elektrycznym. Maksymalne obciążenie przystawki wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Gdy system nie jest używany, trzeba
go wsunąć i schować w podłodze
pojazdu.
Na rowerach nie wolno umieszczać żadnych przedmiotów, które mogą
się obluzować podczas transportu.

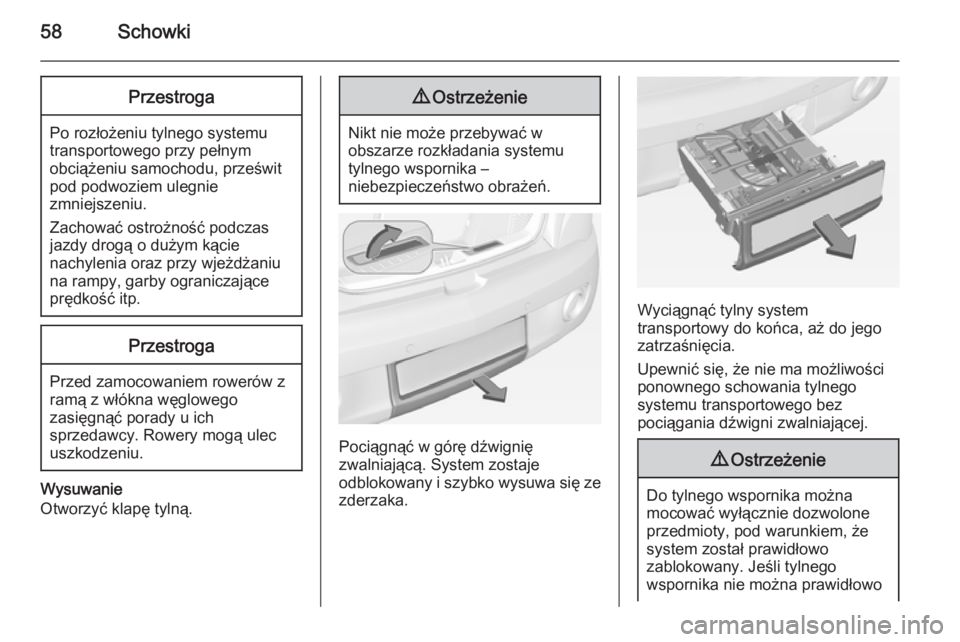

58SchowkiPrzestroga
Po rozłożeniu tylnego systemutransportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.
Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.
9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo

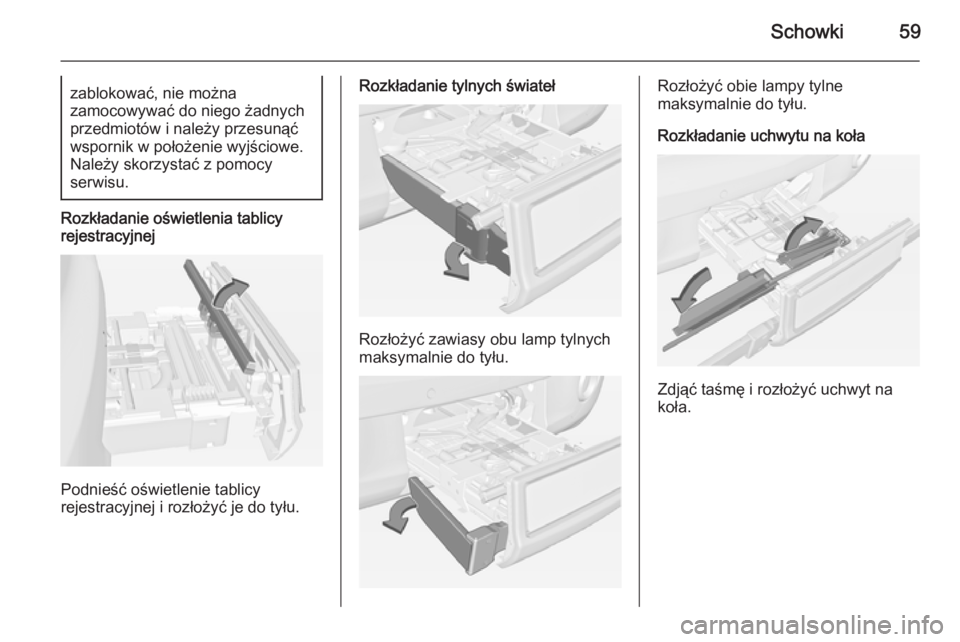

Schowki59zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie oświetlenia tablicy
rejestracyjnej
Podnieść oświetlenie tablicy
rejestracyjnej i rozłożyć je do tyłu.
Rozkładanie tylnych świateł
Rozłożyć zawiasy obu lamp tylnych
maksymalnie do tyłu.
Rozłożyć obie lampy tylne
maksymalnie do tyłu.
Rozkładanie uchwytu na koła
Zdjąć taśmę i rozłożyć uchwyt na
koła.

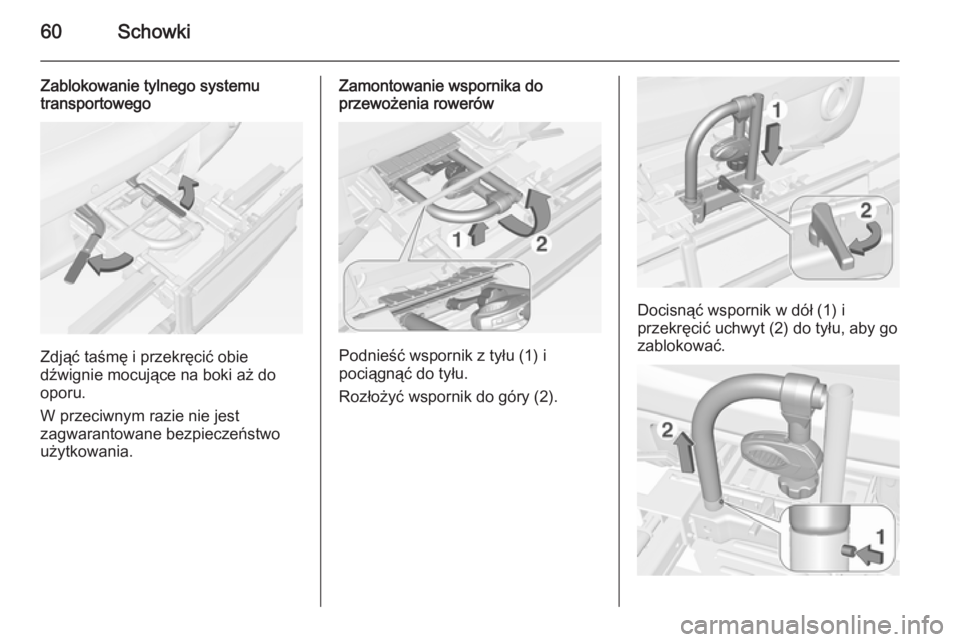

60Schowki
Zablokowanie tylnego systemu
transportowego
Zdjąć taśmę i przekręcić obie
dźwignie mocujące na boki aż do
oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu (1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry (2).
Docisnąć wspornik w dół (1) i
przekręcić uchwyt (2) do tyłu, aby go
zablokować.

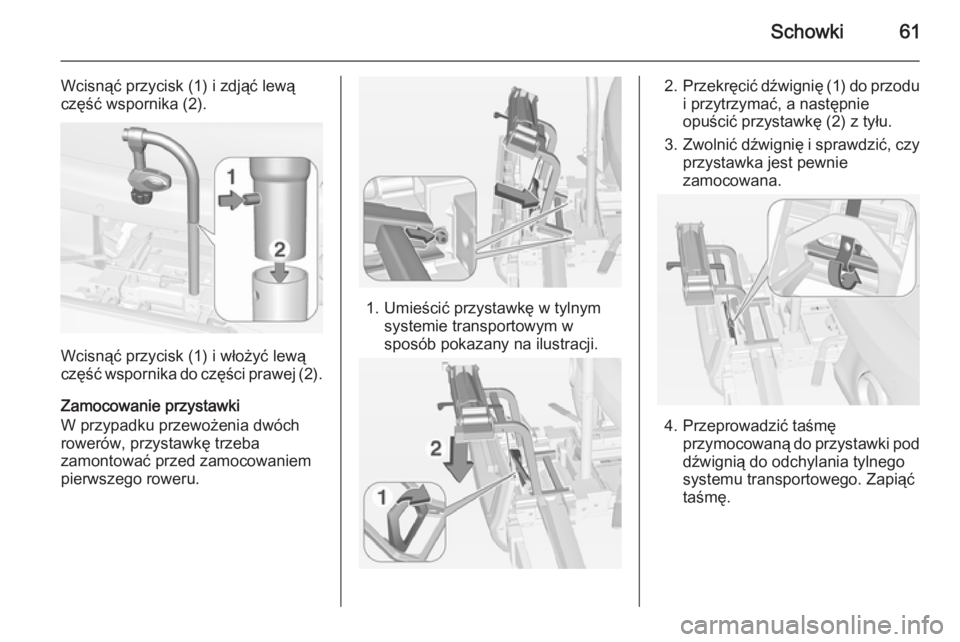

Schowki61
Wcisnąć przycisk (1) i zdjąć lewą
część wspornika (2).
Wcisnąć przycisk (1) i włożyć lewą
część wspornika do części prawej (2).
Zamocowanie przystawki
W przypadku przewożenia dwóch
rowerów, przystawkę trzeba
zamontować przed zamocowaniem
pierwszego roweru.
1. Umieścić przystawkę w tylnym systemie transportowym w
sposób pokazany na ilustracji.
2. Przekręcić dźwignię (1) do przodu
i przytrzymać, a następnie
opuścić przystawkę (2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.
4. Przeprowadzić taśmę przymocowaną do przystawki poddźwignią do odchylania tylnego
systemu transportowego. Zapiąć
taśmę.

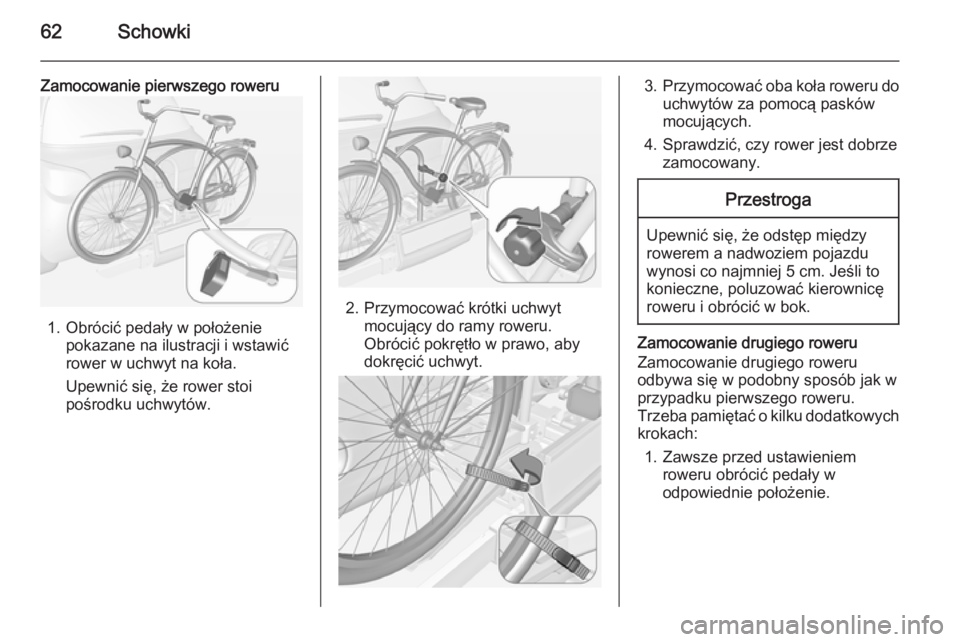

62Schowki
Zamocowanie pierwszego roweru
1. Obrócić pedały w położeniepokazane na ilustracji i wstawić
rower w uchwyt na koła.
Upewnić się, że rower stoi
pośrodku uchwytów.
2. Przymocować krótki uchwyt mocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.
3. Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie drugiego roweru
Zamocowanie drugiego roweru
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Trzeba pamiętać o kilku dodatkowych krokach:
1. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.
