Pielęgnacja samochodu183

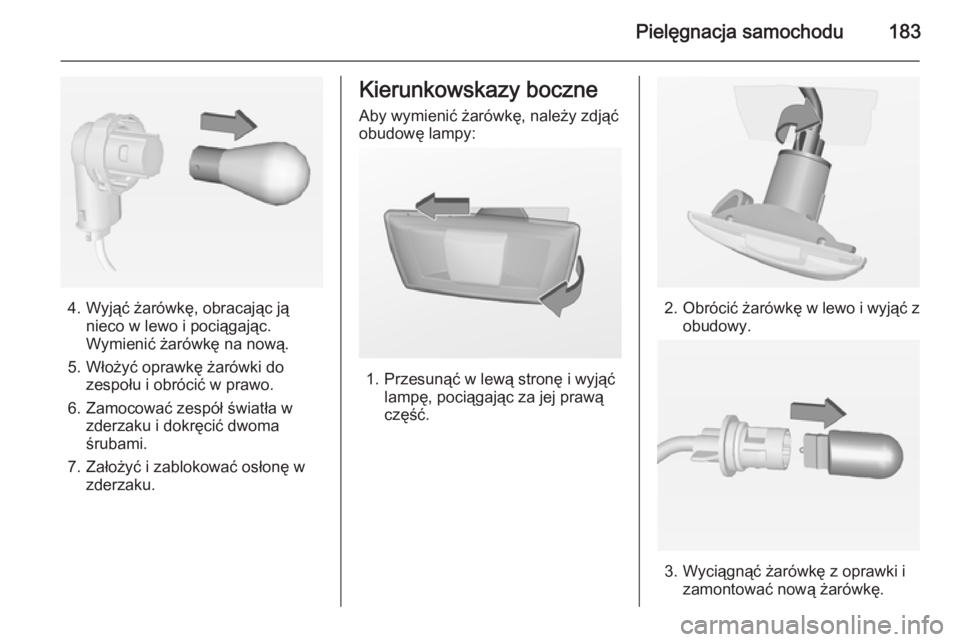

4. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
7. Założyć i zablokować osłonę w zderzaku.
Kierunkowskazy boczne
Aby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

184Pielęgnacja samochodu

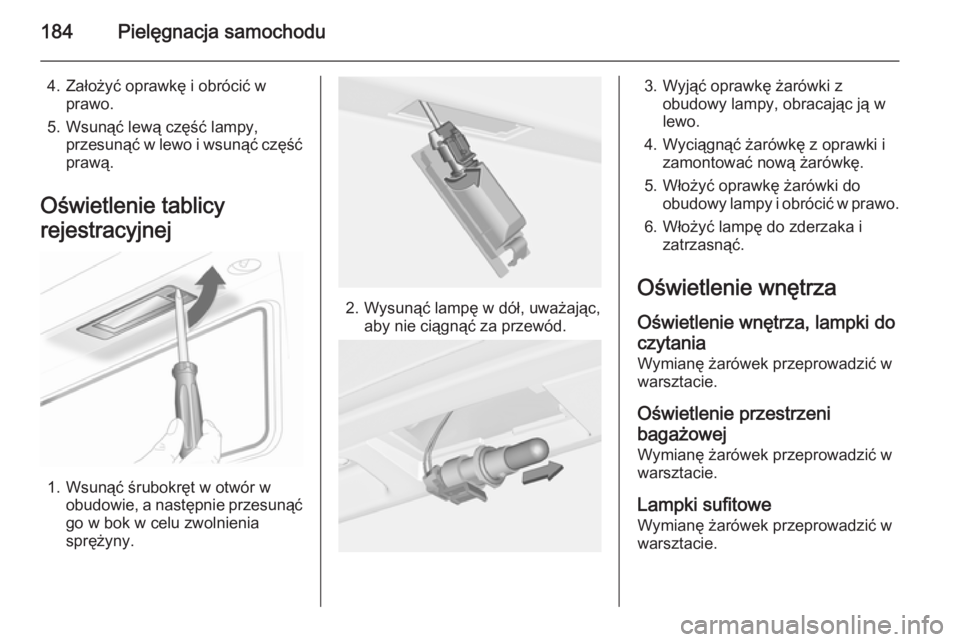

4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe
Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu185

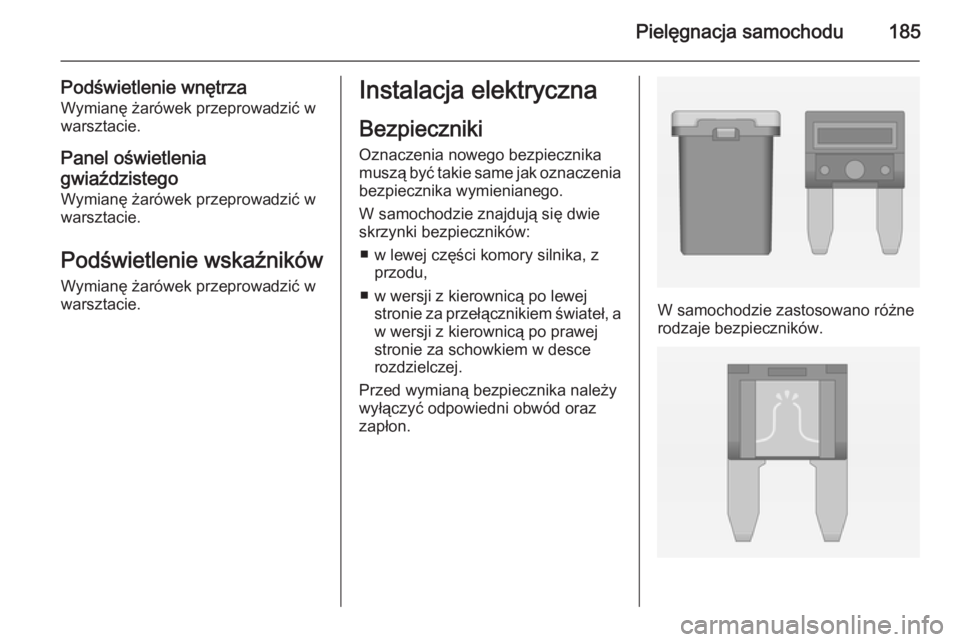

Podświetlenie wnętrza
Wymianę żarówek przeprowadzić w
warsztacie.
Panel oświetlenia
gwiaździstego
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w wersji z kierownicą po lewej stronie za przełącznikiem świateł, aw wersji z kierownicą po prawejstronie za schowkiem w descerozdzielczej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

186Pielęgnacja samochodu

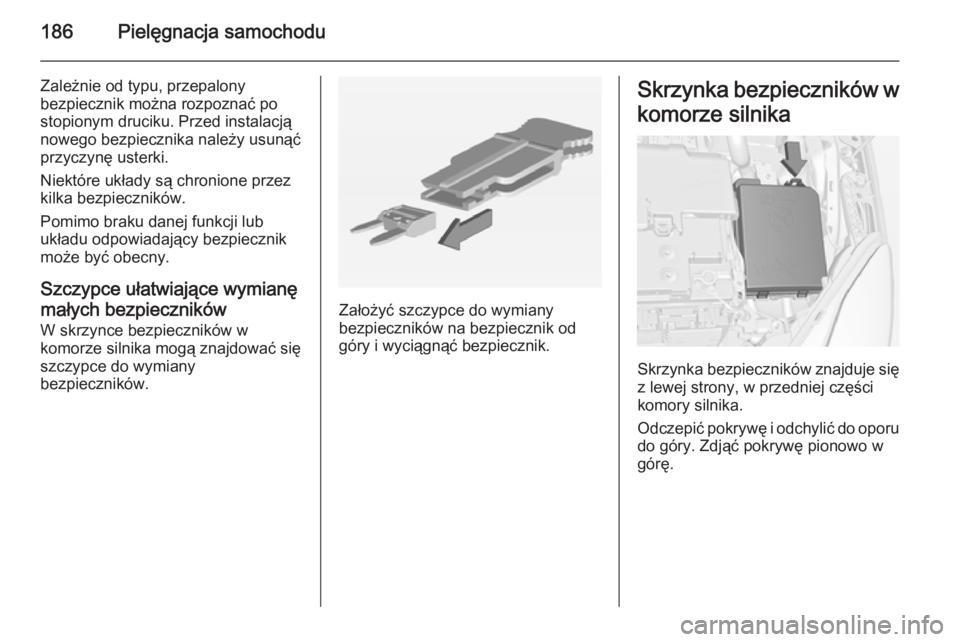

Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

Pielęgnacja samochodu187

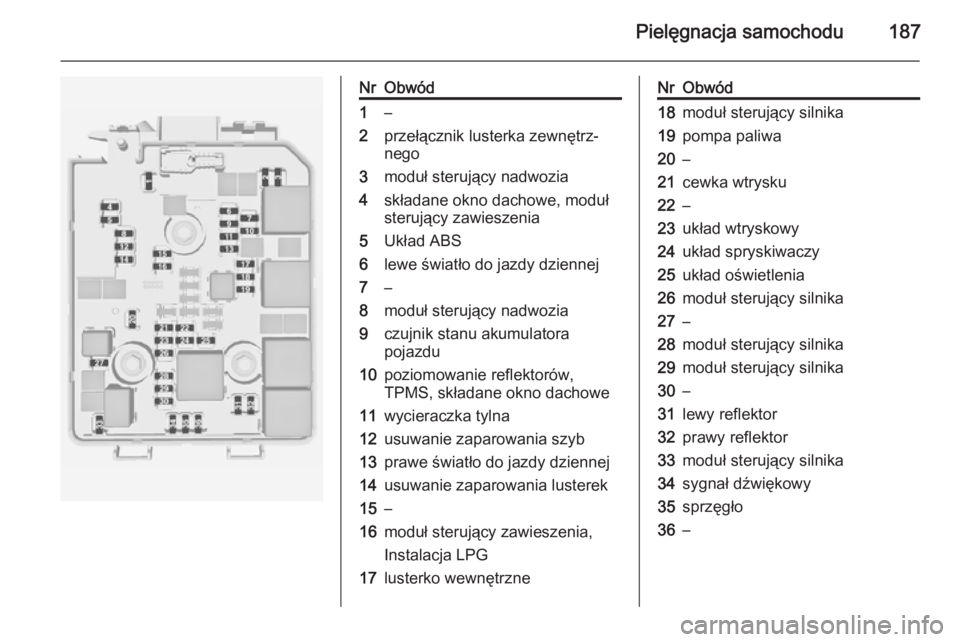

NrObwód1–2przełącznik lusterka zewnętrz‐
nego3moduł sterujący nadwozia4składane okno dachowe, moduł
sterujący zawieszenia5Układ ABS6lewe światło do jazdy dziennej7–8moduł sterujący nadwozia9czujnik stanu akumulatora
pojazdu10poziomowanie reflektorów,
TPMS, składane okno dachowe11wycieraczka tylna12usuwanie zaparowania szyb13prawe światło do jazdy dziennej14usuwanie zaparowania lusterek15–16moduł sterujący zawieszenia,
Instalacja LPG17lusterko wewnętrzneNrObwód18moduł sterujący silnika19pompa paliwa20–21cewka wtrysku22–23układ wtryskowy24układ spryskiwaczy25układ oświetlenia26moduł sterujący silnika27–28moduł sterujący silnika29moduł sterujący silnika30–31lewy reflektor32prawy reflektor33moduł sterujący silnika34sygnał dźwiękowy35sprzęgło36–

188Pielęgnacja samochodu

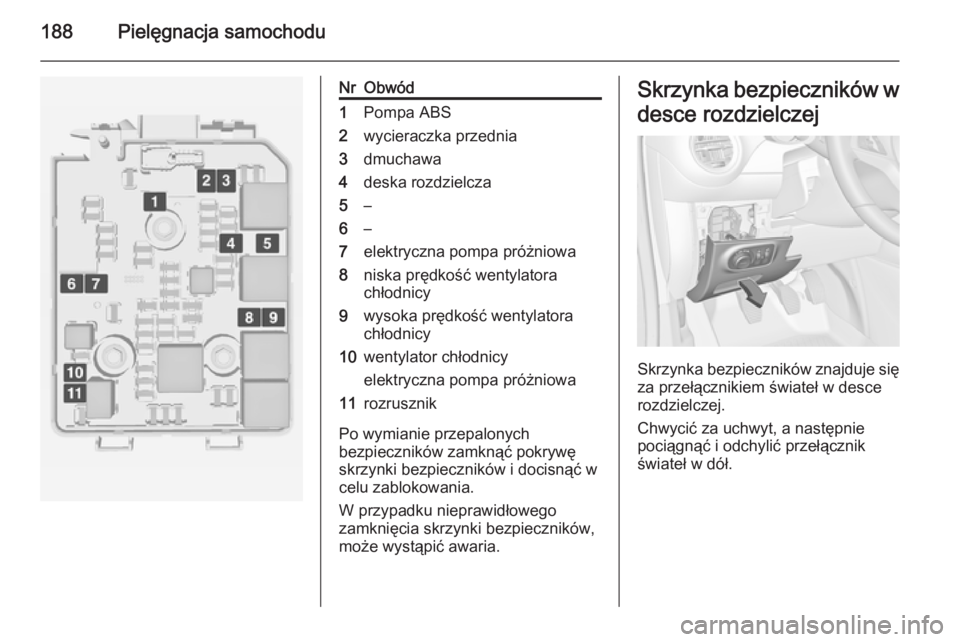

NrObwód1Pompa ABS2wycieraczka przednia3dmuchawa4deska rozdzielcza5–6–7elektryczna pompa próżniowa8niska prędkość wentylatora
chłodnicy9wysoka prędkość wentylatora
chłodnicy10wentylator chłodnicy
elektryczna pompa próżniowa11rozrusznik
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za przełącznikiem świateł w desce
rozdzielczej.
Chwycić za uchwyt, a następnie
pociągnąć i odchylić przełącznik
świateł w dół.

Pielęgnacja samochodu189

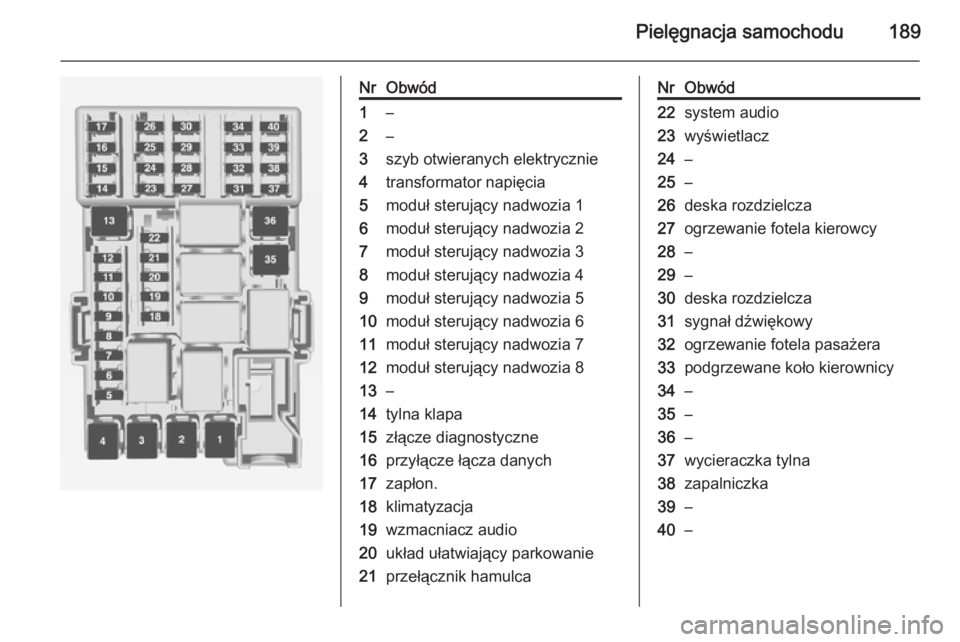

NrObwód1–2–3szyb otwieranych elektrycznie4transformator napięcia5moduł sterujący nadwozia 16moduł sterujący nadwozia 27moduł sterujący nadwozia 38moduł sterujący nadwozia 49moduł sterujący nadwozia 510moduł sterujący nadwozia 611moduł sterujący nadwozia 712moduł sterujący nadwozia 813–14tylna klapa15złącze diagnostyczne16przyłącze łącza danych17zapłon.18klimatyzacja19wzmacniacz audio20układ ułatwiający parkowanie21przełącznik hamulcaNrObwód22system audio23wyświetlacz24–25–26deska rozdzielcza27ogrzewanie fotela kierowcy28–29–30deska rozdzielcza31sygnał dźwiękowy32ogrzewanie fotela pasażera33podgrzewane koło kierownicy34–35–36–37wycieraczka tylna38zapalniczka39–40–

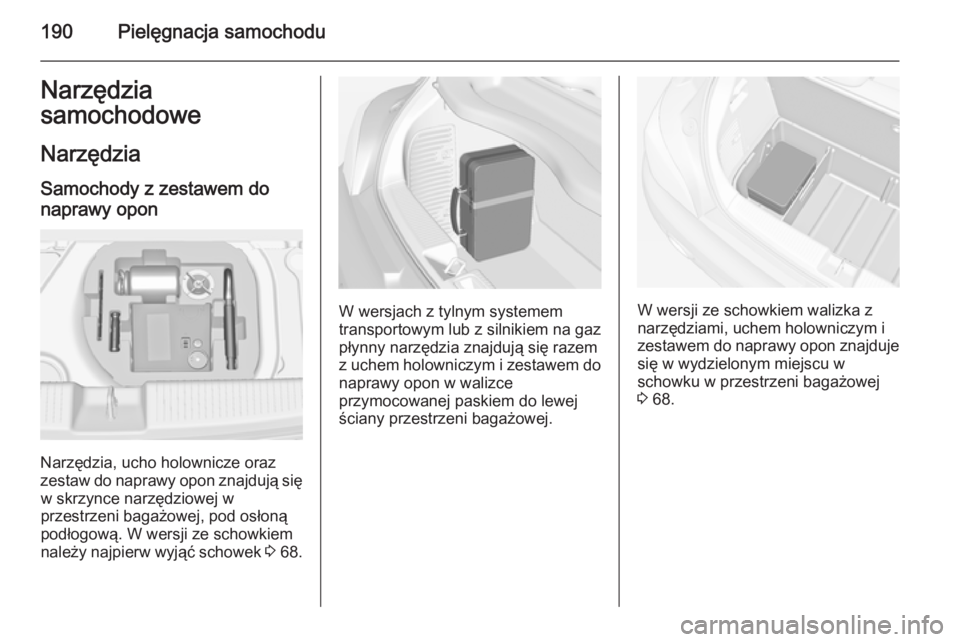

190Pielęgnacja samochoduNarzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia, ucho holownicze oraz
zestaw do naprawy opon znajdują się
w skrzynce narzędziowej w
przestrzeni bagażowej, pod osłoną
podłogową. W wersji ze schowkiem
należy najpierw wyjąć schowek 3 68.
W wersjach z tylnym systemem
transportowym lub z silnikiem na gaz
płynny narzędzia znajdują się razem
z uchem holowniczym i zestawem do naprawy opon w walizce
przymocowanej paskiem do lewej
ściany przestrzeni bagażowej.W wersji ze schowkiem walizka z
narzędziami, uchem holowniczym i
zestawem do naprawy opon znajduje się w wydzielonym miejscu w
schowku w przestrzeni bagażowej 3 68.
