2015 OPEL ADAM Instrukcja obsługi (in Polish)

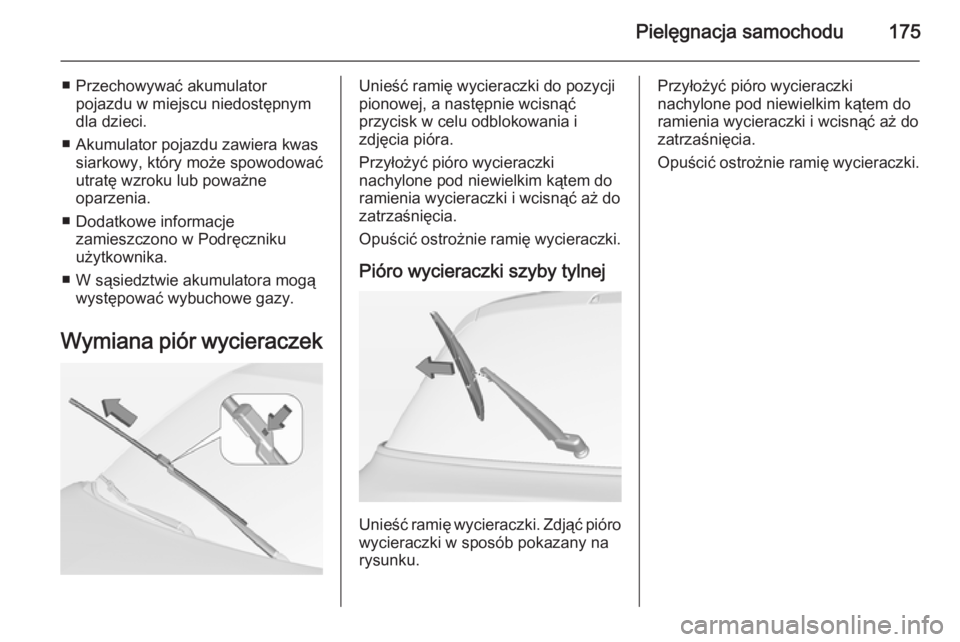

Pielęgnacja samochodu175
■ Przechowywać akumulatorpojazdu w miejscu niedostępnym
dla dzieci.
■ Akumulator pojazdu zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.
■ Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
■ W sąsiedztwie akumulatora mogą występować wybuchowe gazy.
Wymiana piór wycieraczekUnieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.

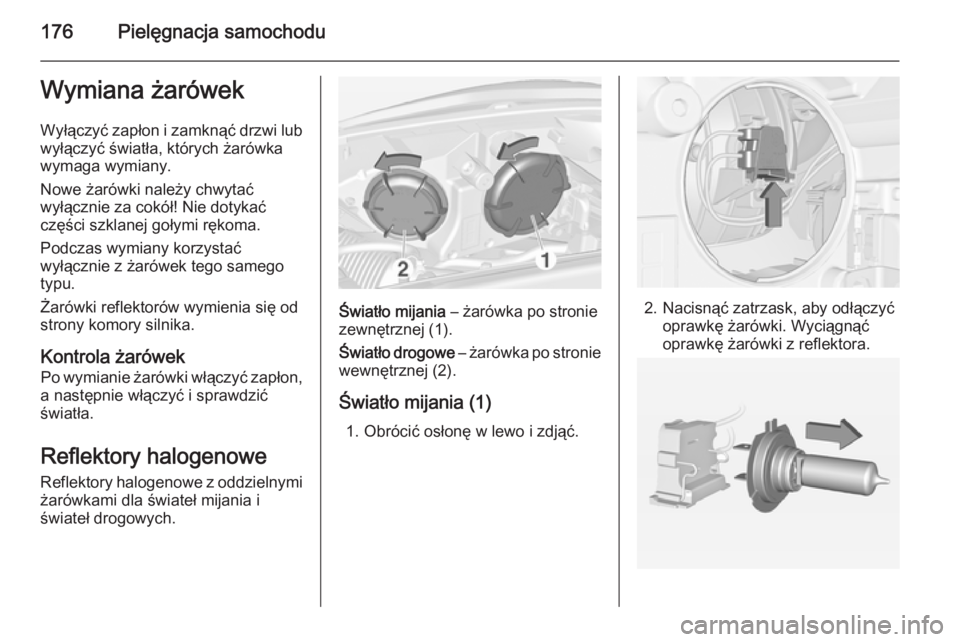

176Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe Reflektory halogenowe z oddzielnymiżarówkami dla świateł mijania i
świateł drogowych.
Światło mijania – żarówka po stronie
zewnętrznej (1).
Światło drogowe – żarówka po stronie
wewnętrznej (2).
Światło mijania (1) 1. Obrócić osłonę w lewo i zdjąć.2. Nacisnąć zatrzask, aby odłączyć oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.

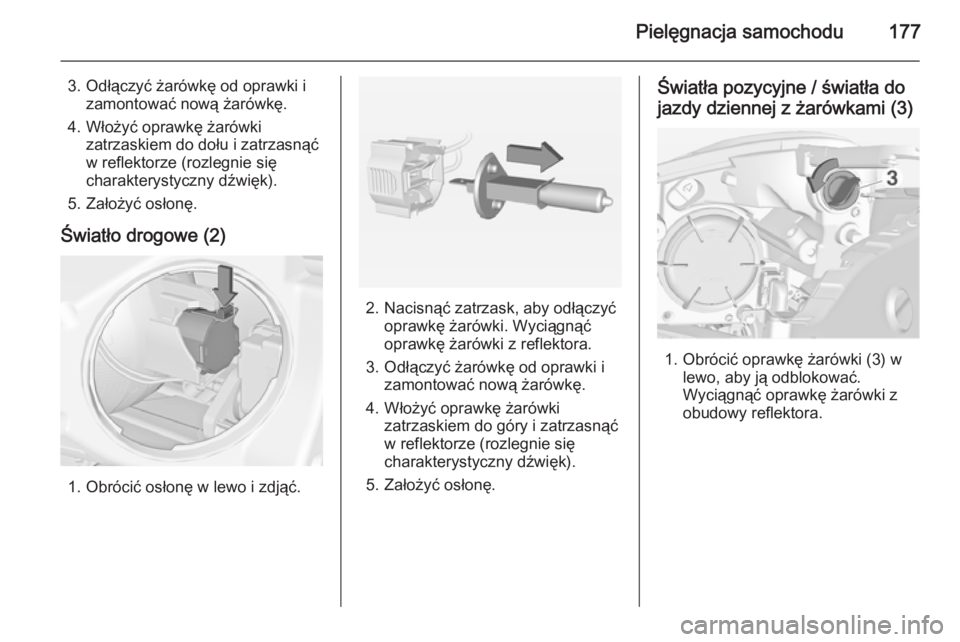

Pielęgnacja samochodu177
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Nacisnąć zatrzask, aby odłączyć oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do góry i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światła pozycyjne / światła do jazdy dziennej z żarówkami (3)
1. Obrócić oprawkę żarówki (3) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.

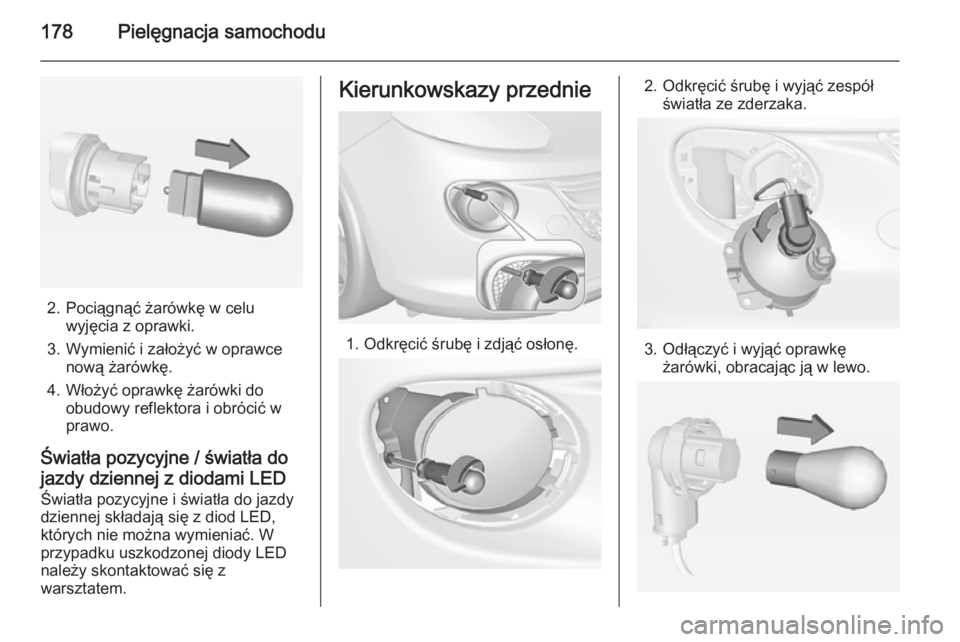

178Pielęgnacja samochodu
2. Pociągnąć żarówkę w celuwyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
Światła pozycyjne / światła do
jazdy dziennej z diodami LED
Światła pozycyjne i światła do jazdy
dziennej składają się z diod LED,
których nie można wymieniać. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Kierunkowskazy przednie
1. Odkręcić śrubę i zdjąć osłonę.
2. Odkręcić śrubę i wyjąć zespół światła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.

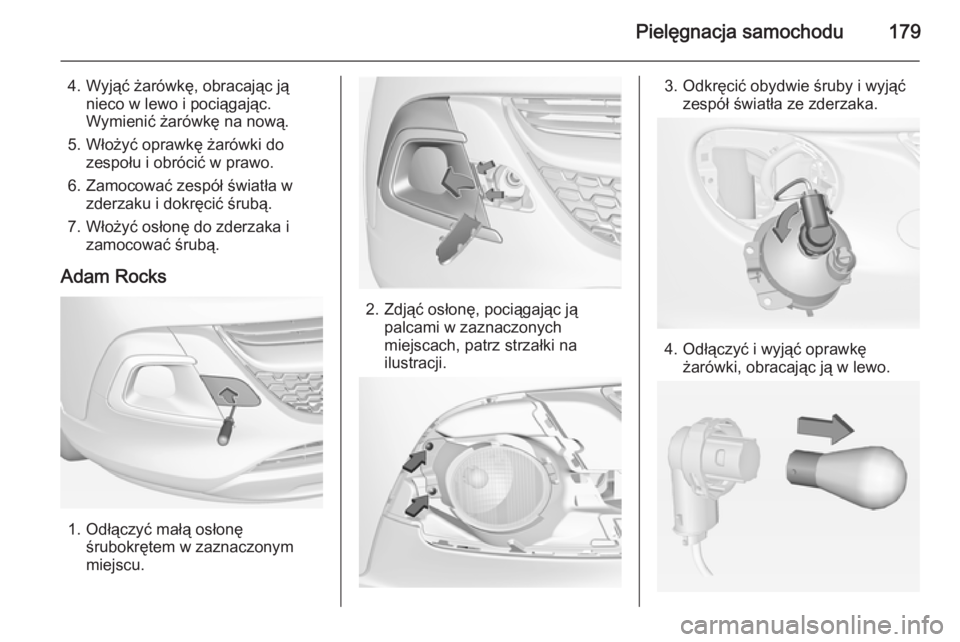

Pielęgnacja samochodu179
4. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić śrubą.
7. Włożyć osłonę do zderzaka i zamocować śrubą.
Adam Rocks
1. Odłączyć małą osłonę śrubokrętem w zaznaczonym
miejscu.
2. Zdjąć osłonę, pociągając ją palcami w zaznaczonych
miejscach, patrz strzałki na
ilustracji.
3. Odkręcić obydwie śruby i wyjąć zespół światła ze zderzaka.
4. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.

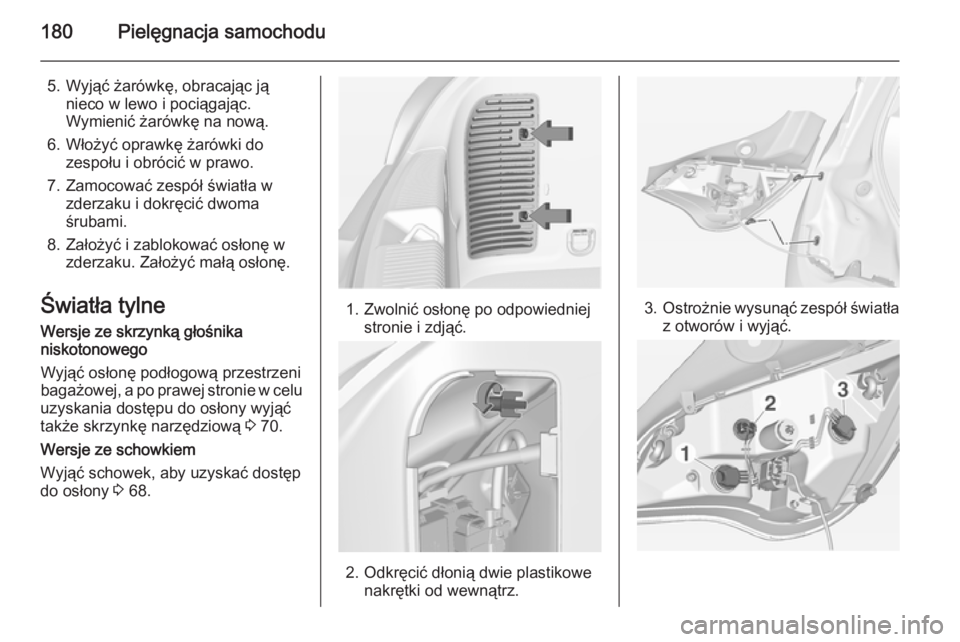

180Pielęgnacja samochodu
5. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
6. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć i zablokować osłonę w zderzaku. Założyć małą osłonę.
Światła tylne Wersje ze skrzynką głośnika
niskotonowego
Wyjąć osłonę podłogową przestrzeni
bagażowej, a po prawej stronie w celu
uzyskania dostępu do osłony wyjąć
także skrzynkę narzędziową 3 70.
Wersje ze schowkiem
Wyjąć schowek, aby uzyskać dostęp
do osłony 3 68.
1. Zwolnić osłonę po odpowiedniej
stronie i zdjąć.
2. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.

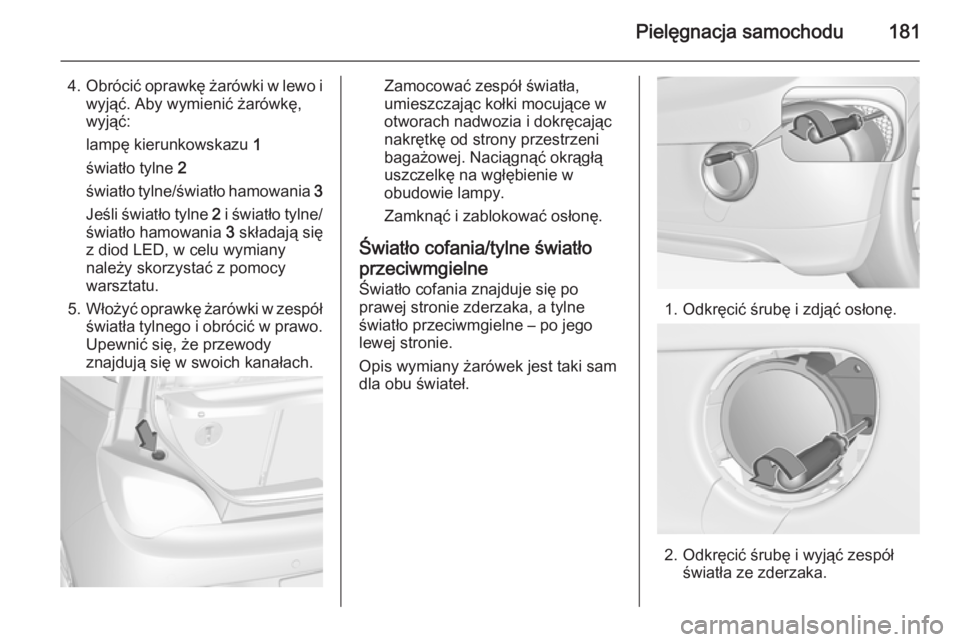

Pielęgnacja samochodu181
4.Obrócić oprawkę żarówki w lewo i
wyjąć. Aby wymienić żarówkę,
wyjąć:
lampę kierunkowskazu 1
światło tylne 2
światło tylne/światło hamowania 3
Jeśli światło tylne 2 i światło tylne/
światło hamowania 3 składają się
z diod LED, w celu wymiany
należy skorzystać z pomocy
warsztatu.
5. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo.Upewnić się, że przewody
znajdują się w swoich kanałach.Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
nakrętkę od strony przestrzeni
bagażowej. Naciągnąć okrągłą
uszczelkę na wgłębienie w
obudowie lampy.
Zamknąć i zablokować osłonę.
Światło cofania/tylne światło
przeciwmgielne Światło cofania znajduje się po
prawej stronie zderzaka, a tylne
światło przeciwmgielne – po jego
lewej stronie.
Opis wymiany żarówek jest taki sam dla obu świateł.
1. Odkręcić śrubę i zdjąć osłonę.
2. Odkręcić śrubę i wyjąć zespół światła ze zderzaka.

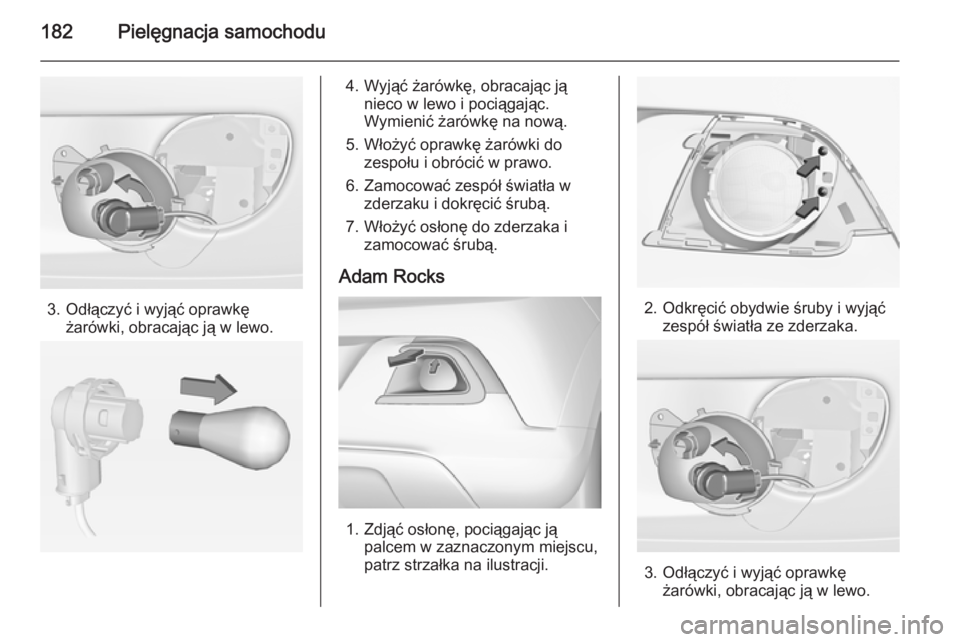

182Pielęgnacja samochodu
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić śrubą.
7. Włożyć osłonę do zderzaka i zamocować śrubą.
Adam Rocks
1. Zdjąć osłonę, pociągając ją palcem w zaznaczonym miejscu,patrz strzałka na ilustracji.
2. Odkręcić obydwie śruby i wyjąć zespół światła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
