2015 Lexus IS300h Manual del propietario (in Spanish)

3134-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D59S)
El Monitor de Punto Ciego es un sistema que tiene 2 funciones;
●La función del monitor de punto ciego
Asiste al conductor a tomar la decisión cuando cambia de carril
●La función de aviso de tráfico cruzado trasero
Brinda asistencia al conductor al dar marcha atrás
Estas funciones usan los mismos sensores.
BSM (Monitor de punto ciego)∗
∗: Si está instalado
Resumen del monitor de punto ciego
Interruptor principal de BSM
Al pulsar el interruptor, se activará o desactiv ará el sistema. Cuando el interruptor está en
la posición activado, se ilumina el indicador del interruptor y suena el indicador acústico.
Interruptor común para la función de monitor de punto ciego y la función de aviso de trá-
fico cruzado trasero.
Indicadores del espejo retrovisor exterior
Función de monitor de punto ciego:
Cuando se detecta un vehículo en el punto ciego, el indicador del espejo retrovisor exte-
rior se enciende mientras no se accione la palanca del intermitente y el indicador del
espejo retrovisor exterior parpadea mientras se acciona la palanca del intermitente.
Función de aviso de tráfico cruzado trasero:
Cuando se detecta un vehículo que se aprox ima por la parte trasera derecha o izquierda
del vehículo, los indicadores del espejo retrovisor exterior parpadean.
1
2

3144-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D59S)
■Visibilidad de los indicadores de los espejos retrovisores exteriores
Bajo luz solar intensa, el indicador del espejo retrovisor exterior puede resultar difícil de ver.
■Sonido del indicador acústico de aviso de tráfico cruzado trasero
La función de aviso de tráfico cruzado trasero podría ser difícil de escuchar si existen ruidos
fuertes como el volumen de audio alto.
■Cuando existe un mal funcionamien to en el monitor de punto ciego
Si se detecta un fallo en el sistema debido a cualquiera de los siguientes motivos, se visualiza-
rán mensajes de advertencia: ( →P. 542, 543)
●Existe un mal funcionamiento con los sensores
●Los sensores se han ensuciado
●La temperatura exterior es extremadamente alta o baja
●El voltaje del sensor es anormal
■Certificación del monitor de punto ciego
XPara vehículos vendidos en Ucrania
N.
° de tipo de aprobación : 1O094.000966-13
Indicador de aviso de tráfico cruzado trasero
Cuando se detecta un vehículo que se aprox ima por la parte trasera derecha o izquierda
del vehículo, suena un indicador acústico en la parte trasera del asiento trasero.
3

3154-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D59S)

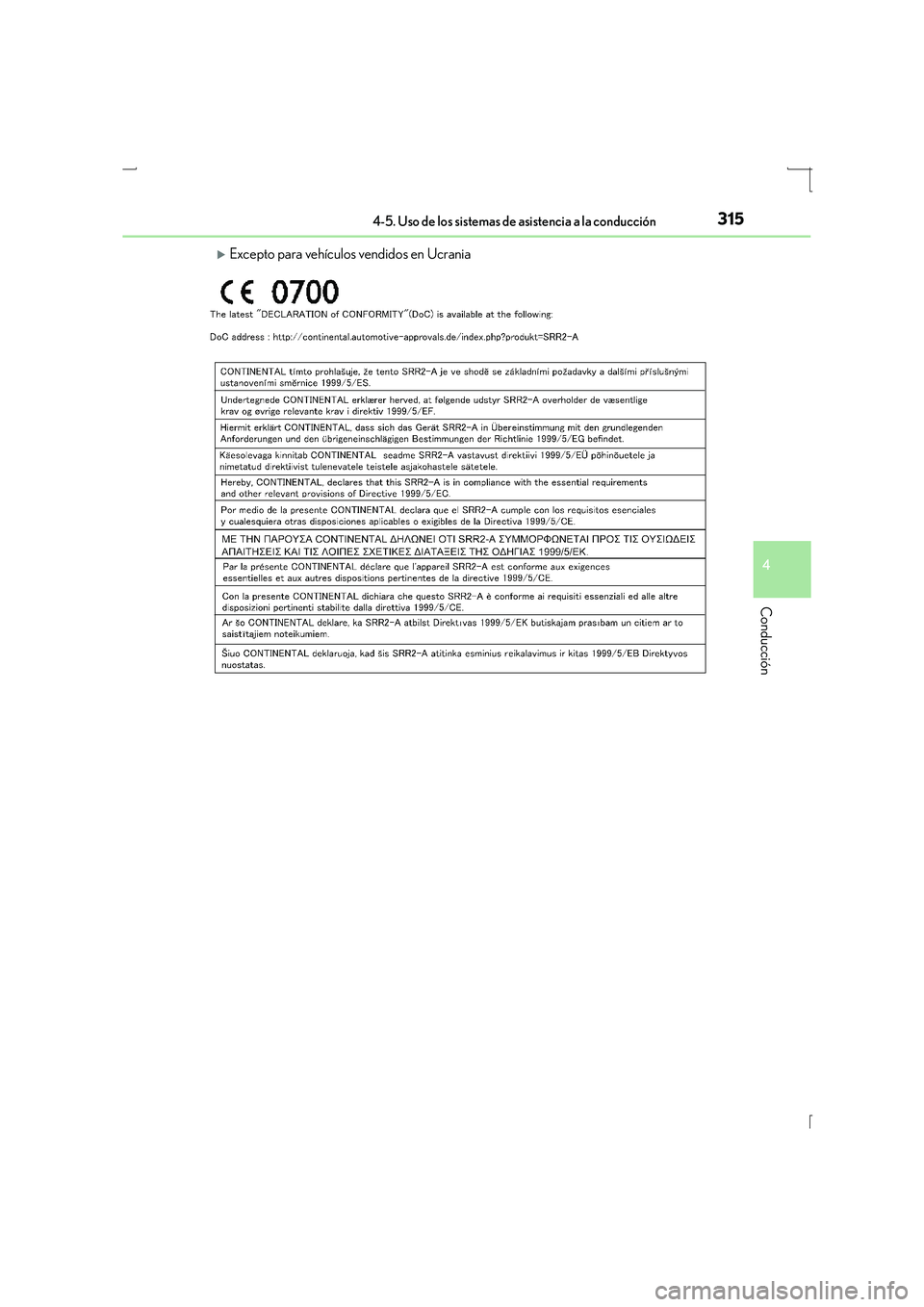

XExcepto para vehículos vendidos en Ucrania

3164-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D59S)

3174-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D59S)
PRECAUCION
■Manipulación del sensor del radar
En el interior del lado izquierdo y derecho respectivamente del parachoques trasero del
vehículo se ha instalado un sensor del monitor de punto ciego. Respete lo siguiente para
garantizar que el monitor de punto ciego funcione correctamente.
●No someta el sensor ni el área circundante del parachoques a impactos fuertes. Si el sen-
sor se sale de su posición, aunque sea de forma ligera, el sistema podría funcionar inco-
rrectamente y puede que no se detecten vehículos que entran en el área de detección. Si
el sensor o la zona circundante se someten a un impacto fuerte, lleve el vehículo a un con-
cesionario Lexus autorizado, a cualquier taller, o a otro profesional con la cualificación y el
equipo necesarios para que lo revisen.
●No desmonte el sensor.
●No fije accesorios ni pegatinas en el sensor o zona circundante del parachoques.
●No modifique el sensor ni la zona circundante del parachoques.
●No pinte el sensor ni la zona circundante del parachoques.
●Mantenga limpio todo el tiempo el sensor y el
área circundante del parachoques.

3184-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D59S)
La función del monitor de punto ciego utiliza sensores de radar para detectar
vehículos que circulan en un carril adyacente dentro del área que no se refleja en
el espejo retrovisor exterior (punto ciego), y alerta al conductor de la existencia
de vehículos mediante el indicador del espejo retrovisor exterior.
Las áreas que pueden detectar los vehículos se describen a continuación.
El área del rango de detección se
extiende a:Aproximadamente 3,5 m (11,5 pies)
desde el lado del vehículo
Los primeros 0,5 m (1,6 pies) desde la
parte delantera del vehículo no están den-
tro del área de detección
Aproximadamente 3 m (9,8 pies)
desde el parachoques trasero
Aproximadamente 1 m (3,3 pies)
por delante del parachoques trasero
Función del monitor de punto ciego
Áreas de detección de la función de monitor de punto ciego
1
2
3
PRECAUCION
■Precauciones con el uso del sistema
El conductor es el único responsable de conducir de forma segura. Siempre conduzca de
forma segura, teniendo cuidado de observar sus alrededores.
La función del monitor de punto ciego es una función adicional que alerta al conductor
sobre la presencia de un vehículo en el punto ciego. No confíe en exceso en la función del
monitor de punto ciego. La función no puede valorar si es seguro cambiar de carril, por lo
tanto, si confía en exceso, puede ocasionar un accidente, lo que puede provocar la muerte
o lesiones severas.
Según las condiciones, el sistema podría no funcionar correctamente. Por tanto, la confir-
mación visual de seguridad del propio conductor resulta necesaria.

3194-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D59S)
■La función del monitor de punto ciego entra en operación cuando
●El interruptor principal de BSM está ajustado en activado
●La velocidad del vehículo es superior a aproximadamente 16 km/h (10 mph).
■La función del monitor de punto ciego detectará un vehículo cuando
●Un vehículo de un carril adyacente adelanta a su vehículo.
●Otro vehículo entra en el área de detección al cambiarse de carril.
■Condiciones bajo las cuales la función del monitor de punto ciego no detectará ningún
vehículo
La función del monitor de punto ciego no está diseñado para detectar los siguientes tipos de
vehículos y/u objetos:
●Pequeñas motocicletas, bicicletas, peatones, etc.*
●Vehículos que viajan en sentido contrario
●Guardarraíles, muros, señales, vehículos aparcados y objetos estáticos semejantes*
●Vehículos que circulan por detrás que se encuentran en el mismo carril*
●Vehículos que viajan 2 carriles más allá del suyo*
*
: Dependiendo de las condiciones, podría detectarse un vehículo y/u objeto.
■Condiciones bajo las cuales la función de pu nto ciego podría no funcionar correctamente
●La función del monitor de punto ciego podría no detectar vehículos correctamente en las
siguientes condiciones:
• Durante malas condiciones climáticas como lluvia intensa, niebla, nieve, etc.
• Cuando se adhiere hielo o lodo, etc. en el parachoques trasero
• Al conducir por carreteras mojadas debido a la lluvia, al agua estancada, etc.
• Cuando hay una diferencia significativa entre la velocidad de su vehículo y la del vehí-
culo que entra en el área de detección
• Cuando hay un vehículo en el área de dete cción en una parada y permanece en el área
de detección mientras su vehículo acelera
• Al conducir cuesta arriba o abajo por pendientes pronunciadas consecutivas, como colinas, una caída de la carretera, etc.
• Al aproximarse varios vehículos con escaso espacio de separación entre ellos
• Cuando los carriles son anchos y el vehículo del carril de al lado está demasiado lejos de su vehículo
• Cuando el vehículo que entra en el área de detección circula a, más o menos, la misma
velocidad que su vehículo
• Cuando hay una diferencia significativa entre la altura de su vehículo y la del vehículo que entra en el área de detección
• Directamente después de ajustar a activado el interruptor principal de BSM
• Cuando el vehículo arrastre un remolque
●Podría haber más instancias de la función de detección innecesaria de vehículos y/u objetos
del Monitor de Punto Ciego bajo las siguientes condiciones:
• Cuando solo hay una corta distancia entre su vehículo y el guardarraíl, la pared, etc.
• Cuando solo hay una corta distancia entre su vehículo y el vehículo siguiente
• Cuando los carriles son estrechos y el vehícu lo que circula a 2 carriles de su vehículo
entra en el área de detección
• Cuando en la parte trasera del vehículo se han instalado elementos como un soporte para bicicleta

3204-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D59S)
La alerta de tráfico cruzado trasero funciona cuando su vehículo está en marcha
atrás. Puede detectar otros vehículos aproximándose desde la parte trasera
derecha o izquierda del vehículo. Utiliza sensores de radar para advertir al con-
ductor de la existencia de otro vehículo mediante el parpadeo de los indicadores
del espejo retrovisor exterior y haciendo sonar un indicador acústico.
La función de alerta de tráfico cruzado trasero
Vehículos que se aproximan Áreas de detección
PRECAUCION
■Precauciones con el uso del sistema
El conductor es el único responsable de conducir de forma segura. Siempre conduzca de
forma segura, teniendo cuidado de observar sus alrededores.
La función de aviso de tráfico cruzado traser o funciona únicamente como un asistente y no
sustituye una conducción cuidadosa. El conductor deberá tener cuidado al dar marcha
atrás, incluso al utilizar la función de aviso de tráfico cruzado trasero. La propia confirma-
ción visual del espacio posterior al vehículo por parte del conductor es necesaria y asegú-
rese de que no haya otros vehículos, peatones, etc., antes de hacer marcha atrás. En caso
contrario, podrían llegar a producirse lesiones graves o mortales.
Según las condiciones, el sistema podría no funcionar correctamente. Por tanto, la confir-
mación visual de seguridad del propio conductor resulta necesaria.
12
