2015 Lexus IS300h Manual del propietario (in Spanish)

5057-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)
Compruebe el voltaje de la bombilla que va a cambiar. (→P. 6 0 0 )
■Delante
Bombillas de los faros
Las bombillas que le indicamos a continuación puede cambiarlas usted
mismo. El grado de dificultad del reca mbio varía según la bombilla. Debido a
que existe peligro de que se dañen los componentes, le recomendamos que
el cambio lo realice un concesionari o Lexus autorizado, cualquier taller, u
otro profesional debidamente cualificado y equipado.
Preparación para el reemplazo de bombillas
Ubicación de las bombillas
XVehículos con faros de descargaXVehículos con faros de LED
Luz de señal de giro delantera

5067-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)■
Tr a s e r o
Luz de marcha atrás (vehículos con dirección a la derecha)
Luz de marcha atrás (vehículos con dirección a la izquierda)
Luz de los intermitentes traseros
Luz exterior para los pies1
2
3
4

5077-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)■
Luces de los intermitentes delanteros (vehículos con faros de descarga)
Con el fin de asegurar el espacio
suficiente para realizar el trabajo,
gire el volante para girar la rueda
delantera en la dirección contra-
ria de la bombilla que va a cam-
biar.
Quite los 2 retenedores del pro-
tector del guardabarros.
Gire el volante hacia la izquierda
cuando cambie la bombilla de la luz del
lado derecho, y gire el volante a la
derecha al remplazar la bombilla de la
luz del lado izquierdo.
Para sacar el retenedor inferior, gire el
cabezal del retenedor para desblo-
quearlo y, a continuación, sáquelo
tirando de él.
Desabroche la abrazadera y tire
del protector del guardabarros
hacia atrás.
Cuando desabroche la abrazadera,
cubra la punta del destornillador con
cinta para proteger su vehículo contra
daños.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Recambio de las bombillas
1
2
3

5087-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)
Quite la bombilla del faro.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla en el sentido de las
agujas del reloj.
Después de instalar la bombilla,
encienda la luz del intermitente delan-
tero para comprobar visualmente que
no se filtre luz desde la base de la bom-
billa.
Vuelva a instalar el protector del
guardabarros, fije la abrazadera e
instale los 2 retenedores.
Instale el retenedor inferior introdu-
ciéndolo con la ranura del retenedor
en posición vertical en línea recta.
4
5
6

5097-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)■
Luces de los intermitentes delanteros (vehículos con faros de LED)
Solo para el lado izquierdo: Pelliz-
que el retenedor para sacar la
abertura de llenado del líquido
del lavador.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla del faro.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla en el sentido de las
agujas del reloj.
Después de instalar la bombilla,
encienda la luz del intermitente delan-
tero para comprobar visualmente que
no se filtre luz desde la base de la bom-
billa.
Tras sustituir la bombilla del lado izquierdo, instale la abertura de llenado
del líquido del lavador en su posición original.
1
2
3
4
5

5107-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)■
Luces de los intermitentes traseros
Abra el maletero y retire las 2
cubiertas y los 2 tornillos.
Cuando extraiga la tapa, cubra la
punta del destornillador con cinta para
proteger su vehículo contra daños.
Empuje y tire de la unidad de faro
hacia la parte trasera del vehí-
culo, tal como se muestra en la
ilustración, para extraerla.
Aplique cinta protectora a la parte cir-
cundante de la superficie de instala-
ción de la unidad de luz en la
carrocería del vehículo, como en el
parachoques trasero, para proteger el
vehículo contra daños.
Al pulsar en la parte A de la ilustración
hacia la parte trasera del vehículo faci-
litará el desacoplamiento de las len-
güetas.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla del faro.
1
2
3
4

5117-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D59S)
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla en el sentido de las
agujas del reloj.
Después de instalar la bombilla,
encienda la luz de los intermitentes tra-
seros para comprobar visualmente
que no se filtre luz desde la base de la
bombilla.
Alinee las lengüetas y empuje la
unidad de faro hacia la parte
delantera del vehículo para insta-
larla.
Quite la cinta protectora aplicada en la
parte circundante a la superficie de
instalación de la unidad de faro en la
carrocería del vehículo.
Instale los 2 tornillos y las 2 cubiertas.
5
6
7

5127-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D59S)■

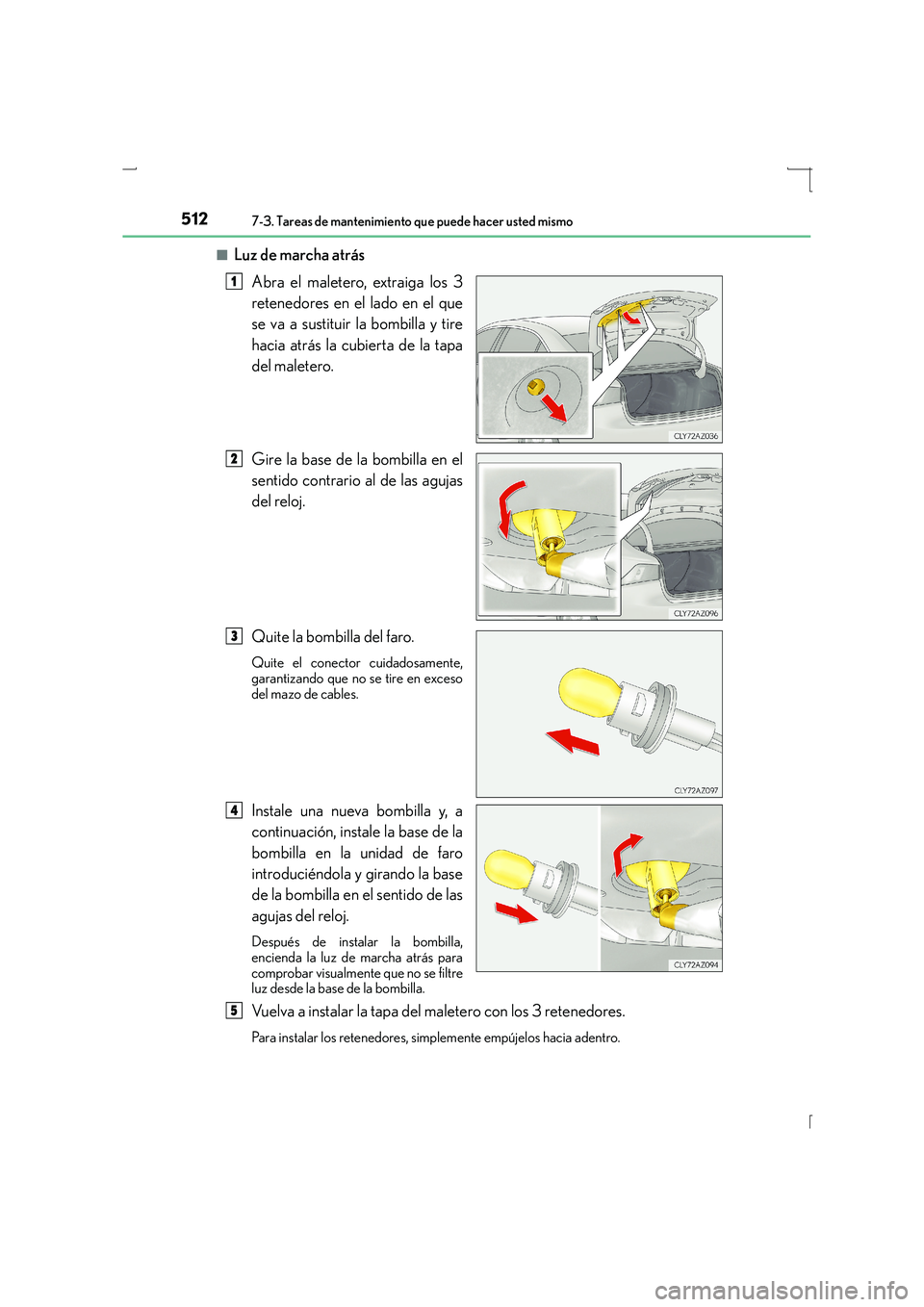

Luz de marcha atrás
Abra el maletero, extraiga los 3
retenedores en el lado en el que
se va a sustituir la bombilla y tire
hacia atrás la cubierta de la tapa
del maletero.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla del faro.
Quite el conector cuidadosamente,
garantizando que no se tire en exceso
del mazo de cables.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla en el sentido de las
agujas del reloj.
Después de instalar la bombilla,
encienda la luz de marcha atrás para
comprobar visualmente que no se filtre
luz desde la base de la bombilla.
Vuelva a instalar la tapa del maletero con los 3 retenedores.
Para instalar los retenedores, simplemente empújelos hacia adentro.
1
2
3
4
5
