Page 345 of 375

Mantenimiento
66 7
Panel de fusibles principal del compartimento del motor
Descripción Amperaje fusible Componentes protegidos
ALT 150A Fusible (aire acondicionado, deshielo delantero), vínculo del fusible (calefactor delantero/trasero, HTD
trasero, filtro de combustible 1/2), Generator, fusible E/R y caja del relé DCH
BATT 1 50A Fusible (BLOQUEO DEL CONDUCTO, LUZ ANTINIEBLA DELANTERA, ALARMA, Conector de
potencia (AUDIO-1, Luz del habitáculo))
BATT 2 30A Fusible (TAPA DE COMBUSTIBLE, ELEVALUNAS ELÉCTRICOS IZQ/DCH, EMERGENCIA),
CONECTOR DE comprobación multifunción
BATT 3/RAD FAN 40A Fusible (LUZ DE PARADA, BWS), Relé del ventilador del radiador(G4KC)
IGN 1 40A Interruptor encendido (ACC, IG1)
IGN 2 40A Interruptor de encendido (IG2, START), relé de puesta en marcha
ECU MAIN 30A/20A Relé de control del motor
FRT HTR 40A Relé del ventilador delantero
RR HTD 40A Relé del desempañador trasero
RR HTR 40A Relé del ventilador trasero
ABS 1 40A Módulo de control ABS (G4KC)
ABS 2 40A Módulo de control ABS (G4KC)
C/FAN 30A Relé ventilador del condensador 1
F/FILTER 30A Relé del calentador del filtro de combustible (DIESEL)
ECU/TCU 10A TCM, ECM (Gasolina)
HORN 10A Relé claxon
BURNER 20A Módulo de control del calefactor de combustible encendido (D4CB)
F/PUMP 15A Relé de la bomba del combustible (G4KC)
ALT 10A Generador (D4BH)
H/LP HI 15A Relé de la faro (CARRETERA Y CRUCE)
A/CON 10A Relé A/A
FRT DEICER 15A relé del desempañador del parabrisas (opcional)
TAIL LH 10A Faro IZQ (luz de posición), luz combi trasera IZQ, luz de la matrícula IZQ
Page 346 of 375

767
Mantenimiento
Panel de fusibles auxiliar del compartimento del motor (motor diesel)
Descripción Amperaje fusible Componentes protegidos
GLOW 80A Relé de la bujía de incandescencia
PTC 1 40A Relé del calefactor PTC #1
PTC 2 40A Relé del calefactor PTC #2
PTC 3 40A Relé del calefactor PTC #3
ABS 1 40A Módulo de control ABS/ESP
ABS 2 40A Módulo de control ABS/ESP
GLOW 10A ECM (D4BH)
Descripción Amperaje fusible Componentes protegidos
TAIL RH 10A Faro DCH (luz de posición), luz combi trasera DCH, luz de la matrícula DCH
H/LP LO LH 10A Faro izqdo
H/LP LO RH 10A Faro dch
SNSR 1 10A Relé del aire acondicionado, relé del ventilador del condensador, sensor Lambda (D4CB), relé 1 del
calefactor PTC (D4CB), interruptor de la luz de parada (D4CB)
SNSR 2 15A D4CB: Sensor de posición del árbol de leva, relé de incandescencia, actuador EGR, válvula de
control VGT, módulo de control del inmobilizador G4KC: Relé de la bomba de combustible, válvula
solenoide de purga del cánister, válvula de control de aceite, sensor de posición del cigüeñal, sensor
de oxígeno, módulo de control del inmobilizador, actuador de control de velocidad del ralentí.
IGN COIL 15A Bobina de encendido #1~#4 (G4KC), Condensador (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Inyector #1~#4(G4KC)
SAFETY P/WDW 20A Elevalunas eléctrico de seguridad

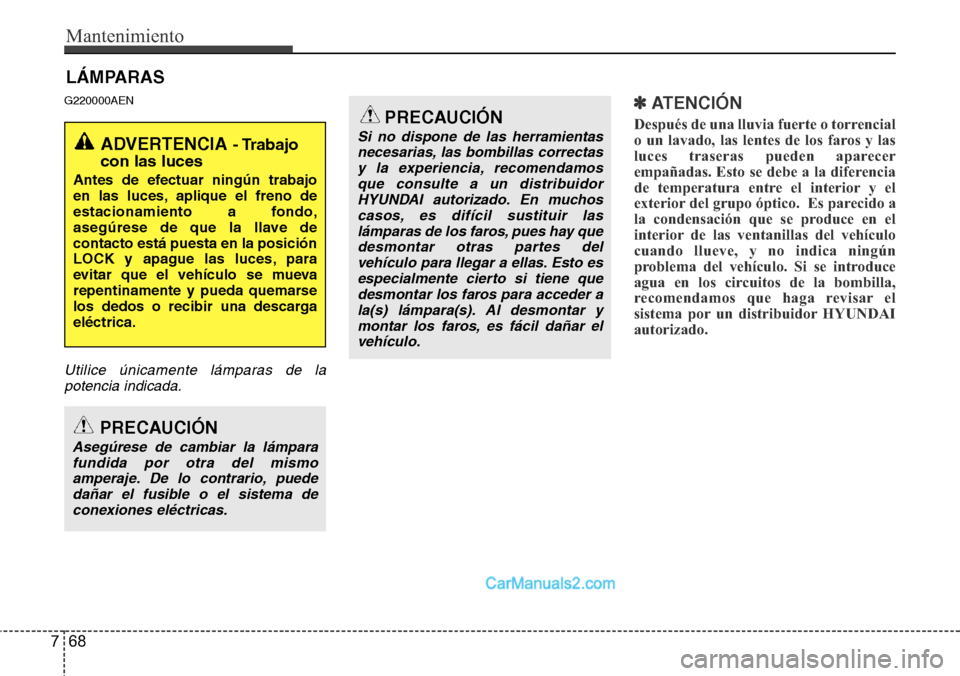

Page 347 of 375

Mantenimiento
68 7
LÁMPARAS
G220000AEN
Utilice únicamente lámparas de la
potencia indicada.
✽ ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si se introduce
agua en los circuitos de la bombilla,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las bombillas correctas
y la experiencia, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado. En muchos
casos, es difícil sustituir las
lámparas de los faros, pues hay que
desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.

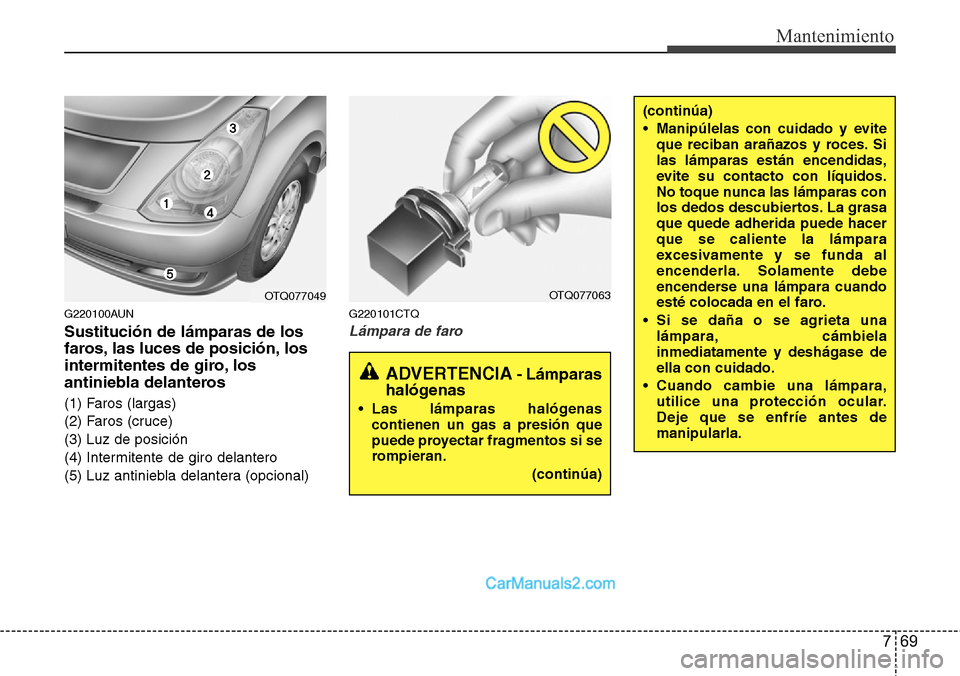

Page 348 of 375

769
Mantenimiento
G220100AUN
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)
(2) Faros (cruce)
(3) Luz de posición
(4) Intermitente de giro delantero
(5) Luz antiniebla delantera (opcional)
G220101CTQ
Lámpara de faro
OTQ077049
(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
• Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OTQ077063

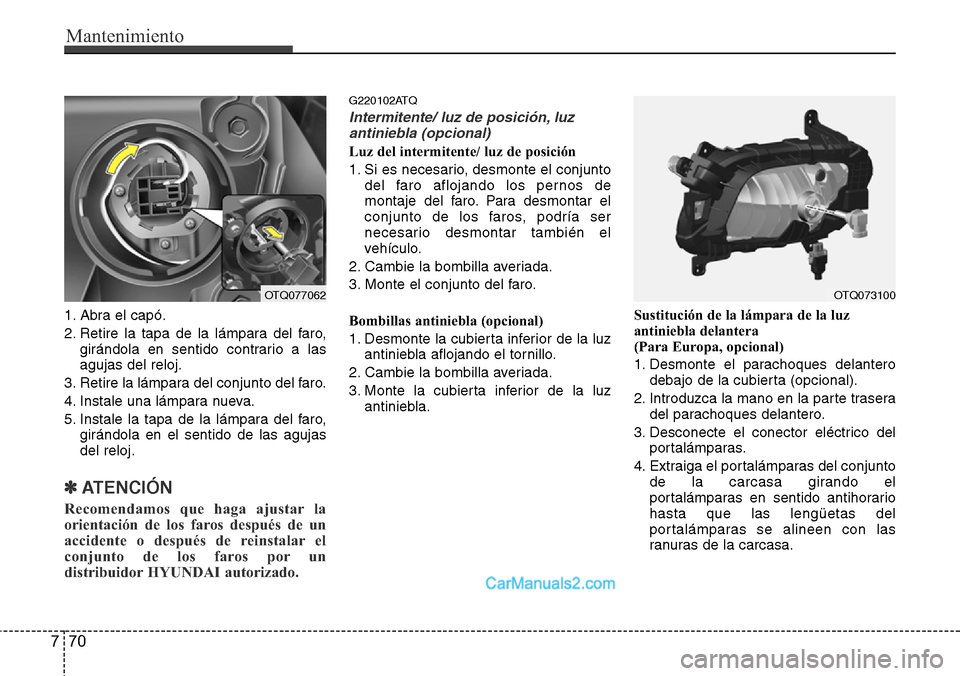

Page 349 of 375

Mantenimiento
70 7
1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Retire la lámpara del conjunto del faro.
4. Instale una lámpara nueva.
5. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.
✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
G220102ATQ
Intermitente/ luz de posición, luz
antiniebla (opcional)
Luz del intermitente/ luz de posición
1. Si es necesario, desmonte el conjunto
del faro aflojando los pernos de
montaje del faro. Para desmontar el
conjunto de los faros, podría ser
necesario desmontar también el
vehículo.
2. Cambie la bombilla averiada.
3. Monte el conjunto del faro.
Bombillas antiniebla (opcional)
1. Desmonte la cubierta inferior de la luz
antiniebla aflojando el tornillo.
2. Cambie la bombilla averiada.
3. Monte la cubierta inferior de la luz
antiniebla.Sustitución de la lámpara de la luz
antiniebla delantera
(Para Europa, opcional)
1. Desmonte el parachoques delantero
debajo de la cubierta (opcional).
2. Introduzca la mano en la parte trasera
del parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.
4. Extraiga el portalámparas del conjunto
de la carcasa girando el
portalámparas en sentido antihorario
hasta que las lengüetas del
portalámparas se alineen con las
ranuras de la carcasa.
OTQ077062OTQ073100

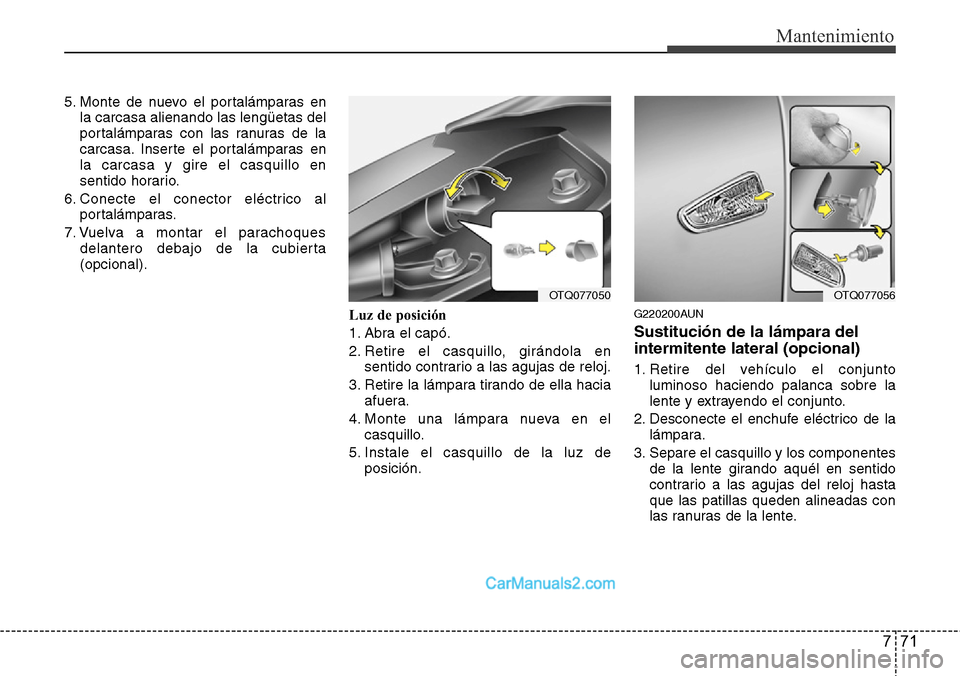

Page 350 of 375

771
Mantenimiento
5. Monte de nuevo el portalámparas en
la carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en
la carcasa y gire el casquillo en
sentido horario.
6. Conecte el conector eléctrico al
portalámparas.
7. Vuelva a montar el parachoques
delantero debajo de la cubierta
(opcional).
Luz de posición
1. Abra el capó.
2. Retire el casquillo, girándola en
sentido contrario a las agujas de reloj.
3. Retire la lámpara tirando de ella hacia
afuera.
4. Monte una lámpara nueva en el
casquillo.
5. Instale el casquillo de la luz de
posición.
G220200AUN
Sustitución de la lámpara del
intermitente lateral (opcional)
1. Retire del vehículo el conjunto
luminoso haciendo palanca sobre la
lente y extrayendo el conjunto.
2. Desconecte el enchufe eléctrico de la
lámpara.
3. Separe el casquillo y los componentes
de la lente girando aquél en sentido
contrario a las agujas del reloj hasta
que las patillas queden alineadas con
las ranuras de la lente.
OTQ077056OTQ077050

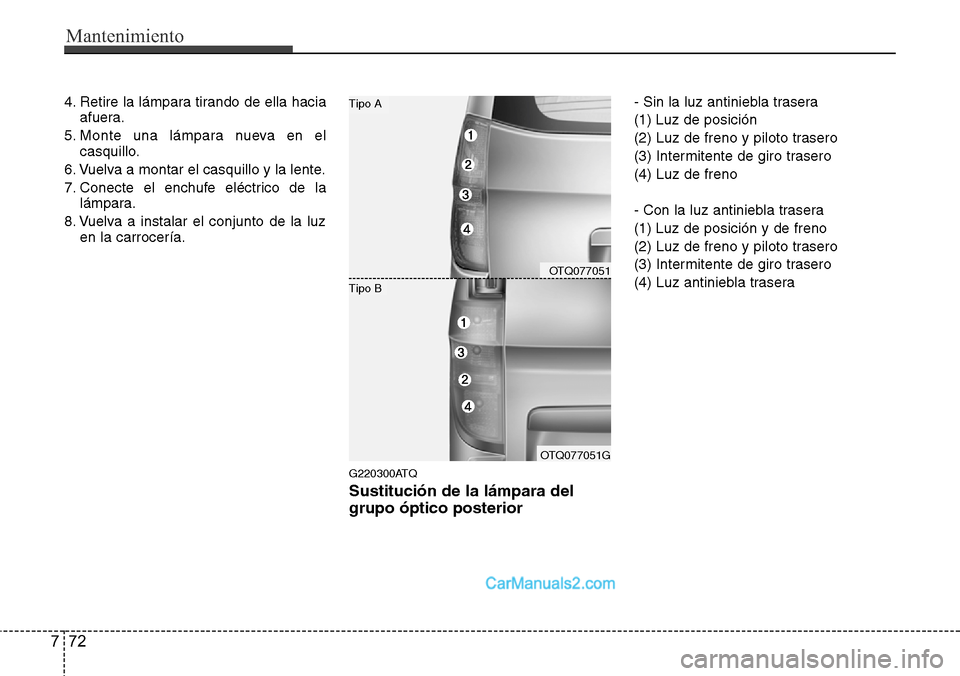

Page 351 of 375
Mantenimiento
72 7
4. Retire la lámpara tirando de ella hacia
afuera.
5. Monte una lámpara nueva en el
casquillo.
6. Vuelva a montar el casquillo y la lente.
7. Conecte el enchufe eléctrico de la
lámpara.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
G220300ATQ
Sustitución de la lámpara del
grupo óptico posterior
- Sin la luz antiniebla trasera
(1) Luz de posición
(2) Luz de freno y piloto trasero
(3) Intermitente de giro trasero
(4) Luz de freno
- Con la luz antiniebla trasera
(1) Luz de posición y de freno
(2) Luz de freno y piloto trasero
(3) Intermitente de giro trasero
(4) Luz antiniebla trasera
OTQ077051
OTQ077051G
Tipo B
Tipo A

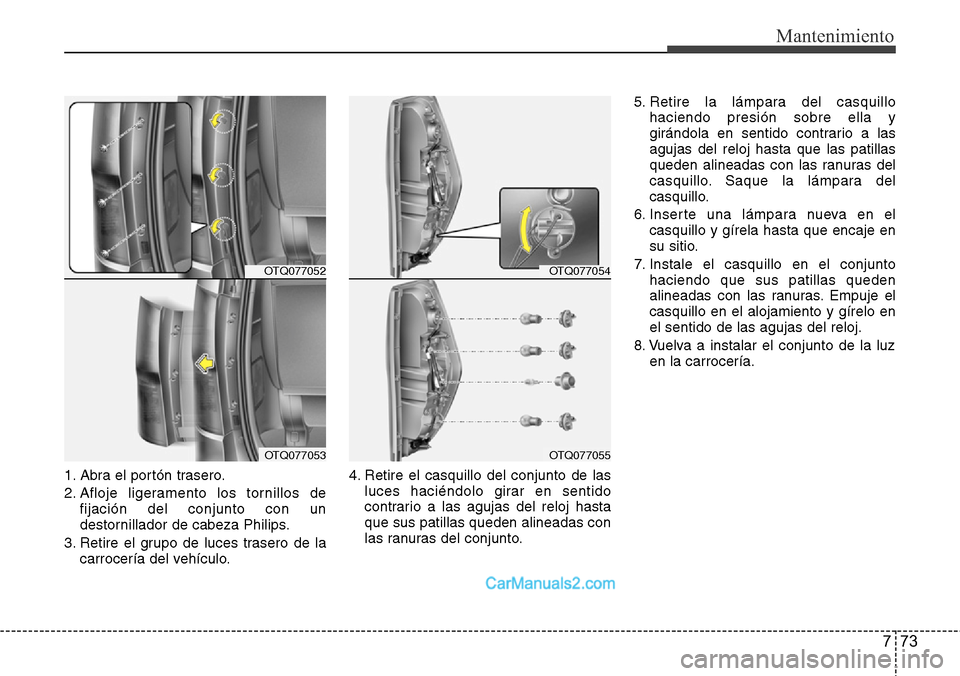

Page 352 of 375
773
Mantenimiento
1. Abra el portón trasero.
2. Afloje ligeramento los tornillos de
fijación del conjunto con un
destornillador de cabeza Philips.
3. Retire el grupo de luces trasero de la
carrocería del vehículo.4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
OTQ077052
OTQ077053
OTQ077054
OTQ077055
