Mantenimiento
58 7

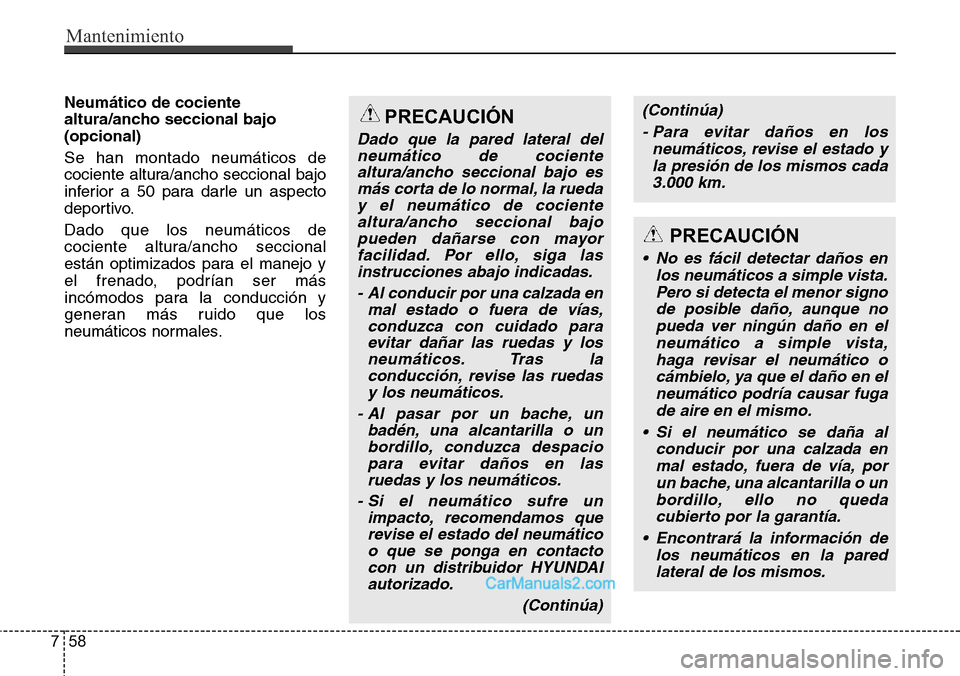

Neumático de cociente
altura/ancho seccional bajo
(opcional)
Se han montado neumáticos de
cociente altura/ancho seccional bajo
inferior a 50 para darle un aspecto
deportivo.
Dado que los neumáticos de
cociente altura/ancho seccional
están optimizados para el manejo y
el frenado, podrían ser más
incómodos para la conducción y
generan más ruido que los
neumáticos normales.PRECAUCIÓN
Dado que la pared lateral del
neumático de cociente
altura/ancho seccional bajo es
más corta de lo normal, la rueda
y el neumático de cociente
altura/ancho seccional bajo
pueden dañarse con mayor
facilidad. Por ello, siga las
instrucciones abajo indicadas.
- Al conducir por una calzada en
mal estado o fuera de vías,
conduzca con cuidado para
evitar dañar las ruedas y los
neumáticos. Tras la
conducción, revise las ruedas
y los neumáticos.
- Al pasar por un bache, un
badén, una alcantarilla o un
bordillo, conduzca despacio
para evitar daños en las
ruedas y los neumáticos.
- Si el neumático sufre un
impacto, recomendamos que
revise el estado del neumático
o que se ponga en contacto
con un distribuidor HYUNDAI
autorizado.
(Continúa)
(Continúa)
- Para evitar daños en los
neumáticos, revise el estado y
la presión de los mismos cada
3.000 km.
PRECAUCIÓN
• No es fácil detectar daños en
los neumáticos a simple vista.
Pero si detecta el menor signo
de posible daño, aunque no
pueda ver ningún daño en el
neumático a simple vista,
haga revisar el neumático o
cámbielo, ya que el daño en el
neumático podría causar fuga
de aire en el mismo.
• Si el neumático se daña al
conducir por una calzada en
mal estado, fuera de vía, por
un bache, una alcantarilla o un
bordillo, ello no queda
cubierto por la garantía.
• Encontrará la información de
los neumáticos en la pared
lateral de los mismos.
Page 338 of 375

759
Mantenimiento

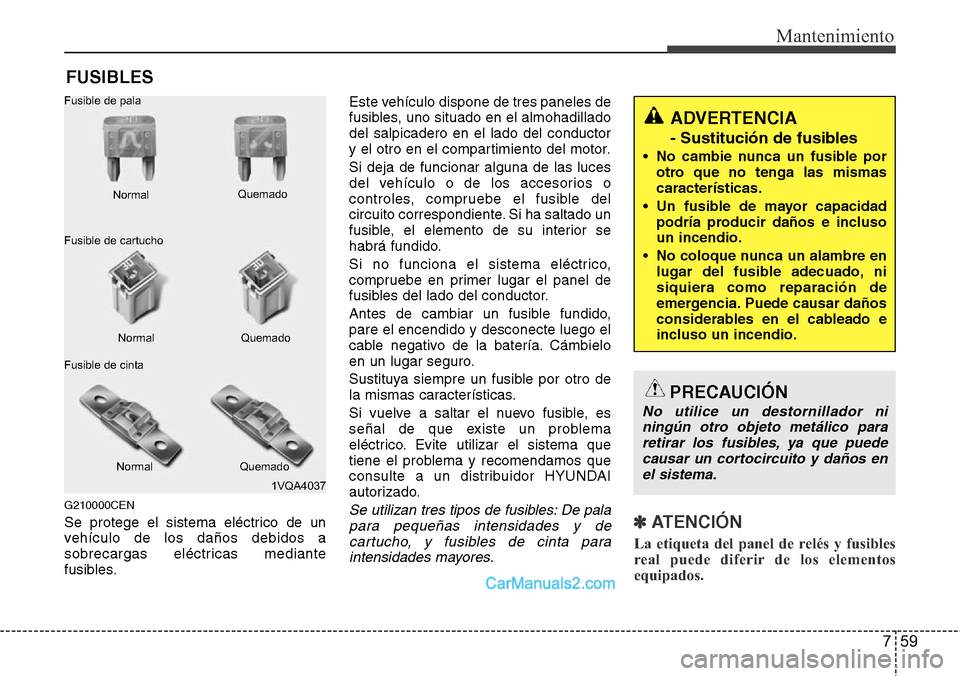

FUSIBLES
G210000CEN
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles.Este vehículo dispone de tres paneles de
fusibles, uno situado en el almohadillado
del salpicadero en el lado del conductor
y el otro en el compartimiento del motor.
Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Antes de cambiar un fusible fundido,
pare el encendido y desconecte luego el
cable negativo de la batería. Cámbielo
en un lugar seguro.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistema que
tiene el problema y recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y fusibles de cinta para
intensidades mayores.✽ ATENCIÓN
La etiqueta del panel de relés y fusibles
real puede diferir de los elementos
equipados.
1VQA4037 Normal Normal Fusible de pala
Fusible de cartucho
Fusible de cintaQuemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
• No cambie nunca un fusible por
otro que no tenga las mismas
características.
• Un fusible de mayor capacidad
podría producir daños e incluso
un incendio.
• No coloque nunca un alambre en
lugar del fusible adecuado, ni
siquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para
retirar los fusibles, ya que puede
causar un cortocircuito y daños en
el sistema.
Page 339 of 375

Mantenimiento
60 7
G210100AFD

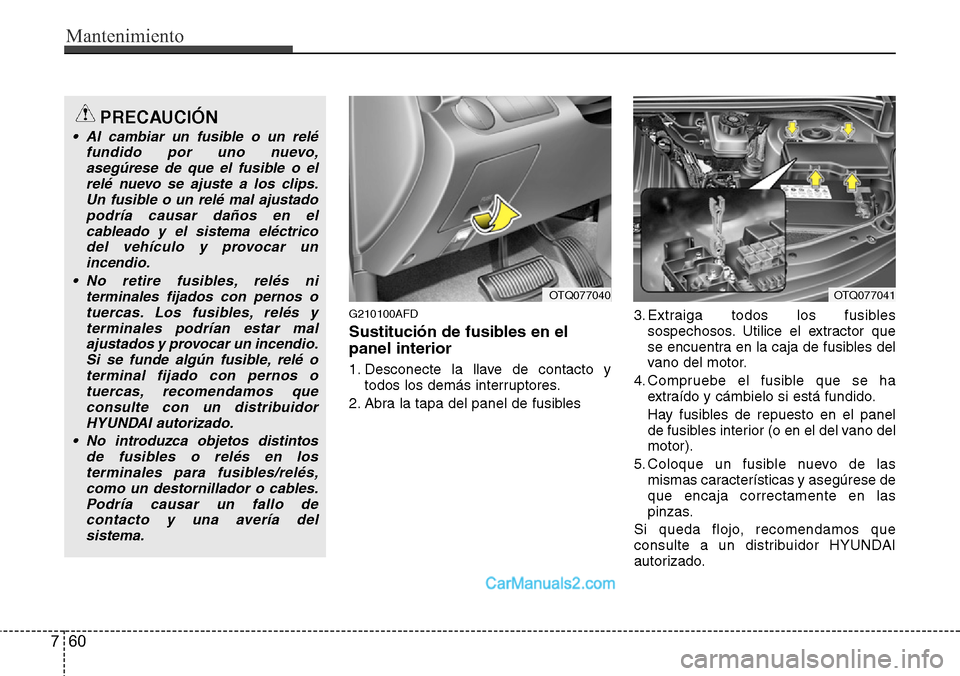

Sustitución de fusibles en el
panel interior
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Abra la tapa del panel de fusibles3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano del
motor).
5. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja correctamente en las
pinzas.
Si queda flojo, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.
OTQ077041OTQ077040
PRECAUCIÓN
• Al cambiar un fusible o un relé
fundido por uno nuevo,
asegúrese de que el fusible o el
relé nuevo se ajuste a los clips.
Un fusible o un relé mal ajustado
podría causar daños en el
cableado y el sistema eléctrico
del vehículo y provocar un
incendio.
• No retire fusibles, relés ni
terminales fijados con pernos o
tuercas. Los fusibles, relés y
terminales podrían estar mal
ajustados y provocar un incendio.
Si se funde algún fusible, relé o
terminal fijado con pernos o
tuercas, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.
• No introduzca objetos distintos
de fusibles o relés en los
terminales para fusibles/relés,
como un destornillador o cables.
Podría causar un fallo de
contacto y una avería del
sistema.
Page 340 of 375

761
Mantenimiento
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito
que no sea necesario para que funcione
el vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
G210101AUN

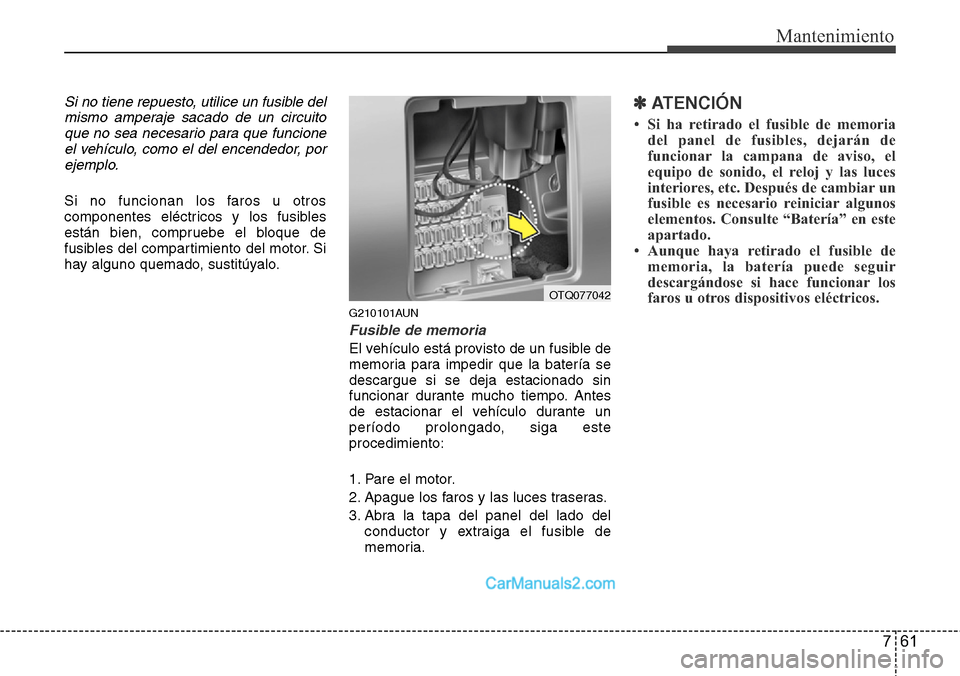

Fusible de memoria
El vehículo está provisto de un fusible de
memoria para impedir que la batería se
descargue si se deja estacionado sin
funcionar durante mucho tiempo. Antes
de estacionar el vehículo durante un
período prolongado, siga este
procedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado del
conductor y extraiga el fusible de
memoria.
✽ ATENCIÓN
• Si ha retirado el fusible de memoria
del panel de fusibles, dejarán de
funcionar la campana de aviso, el
equipo de sonido, el reloj y las luces
interiores, etc. Después de cambiar un
fusible es necesario reiniciar algunos
elementos. Consulte “Batería” en este
apartado.
• Aunque haya retirado el fusible de
memoria, la batería puede seguir
descargándose si hace funcionar los
faros u otros dispositivos eléctricos.
OTQ077042
Page 341 of 375

Mantenimiento
62 7
G210200AEN

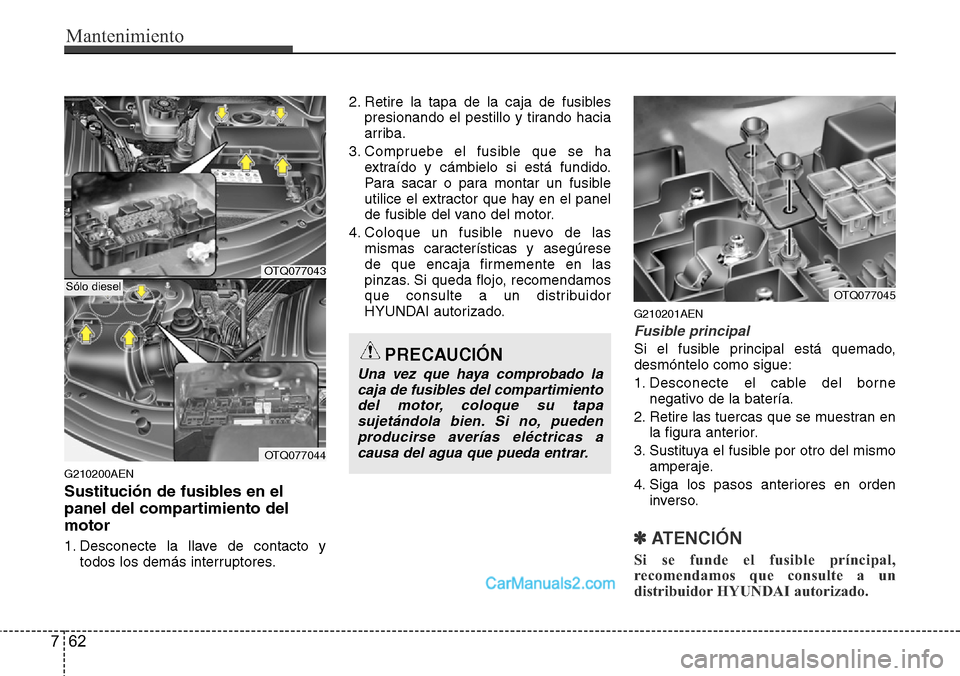

Sustitución de fusibles en el
panel del compartimiento del
motor
1. Desconecte la llave de contacto y
todos los demás interruptores.2. Retire la tapa de la caja de fusibles
presionando el pestillo y tirando hacia
arriba.
3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las
mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si queda flojo, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado.
G210201AEN
Fusible principal
Si el fusible principal está quemado,
desmóntelo como sigue:
1. Desconecte el cable del borne
negativo de la batería.
2. Retire las tuercas que se muestran en
la figura anterior.
3. Sustituya el fusible por otro del mismo
amperaje.
4. Siga los pasos anteriores en orden
inverso.
✽ ATENCIÓN
Si se funde el fusible príncipal,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Una vez que haya comprobado la
caja de fusibles del compartimiento
del motor, coloque su tapa
sujetándola bien. Si no, pueden
producirse averías eléctricas a
causa del agua que pueda entrar.
OTQ077045
OTQ077043
OTQ077044
Sólo diesel
Page 342 of 375
763
Mantenimiento
✽ ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
G210300ATQ

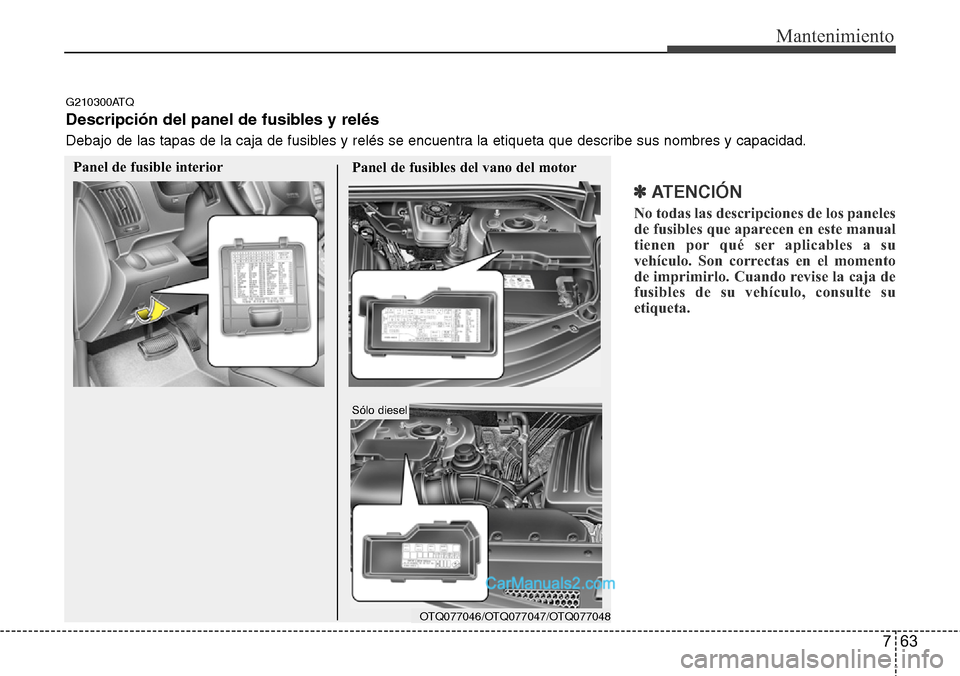

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.
Panel de fusible interior
Panel de fusibles del vano del motor
OTQ077046/OTQ077047/OTQ077048
Sólo diesel
Page 343 of 375

Mantenimiento
64 7
Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
AUDIO-2 10A Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico.
C/LIGHTER 20A Mechero, toma de corriente delantera
S/HTD DRI 10A Interruptor calefacción asiento conductor (opcional)
DRL 10A BCM (opcional)
RR FOG LP 15A Relé del piloto antiniebla trasero
H/LP 10A Relé de las luces de cruce y de carretera
FRT WIPER 25A Motor escobilla parabrisas, relé escobilla parabrisas
BCM 10A BCM
HTR 10A Relé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé
del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC (D4CB), válvula
solenoide EGR (D4BH)
B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marchaa trásm interruptor del margen de la
transmisión.
ABS 10A Módulo de control ABS/ESP, interruptor ESP (D4CB)
T/SIG LP 10A Interruptor de emergencia
A/BAG 10A Módulo de control SRS
A/BAG IND 10A Tablero de instrumentos
MODULE 10A Tablero de instrumentos, BCM, módulo de control del inmobilizador (D4BH), relé A/C (D4BH),
resistencia del generador
ECU 10A Sensor de velocidad del vehículo, ECM, sensor de flujo de aire(D4CB), bomba de inyección (D4BH),
TCM, sensor de advertencia del filtro de combustible.
START 10A Relé de inicio. Relé de la alarma antirrobos
MIRR HTD 10A Módulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador
IZQ/DCH
STOP LP 15A Interruptor luz de freno
BWS 10A Zumbador
Page 344 of 375
765
Mantenimiento

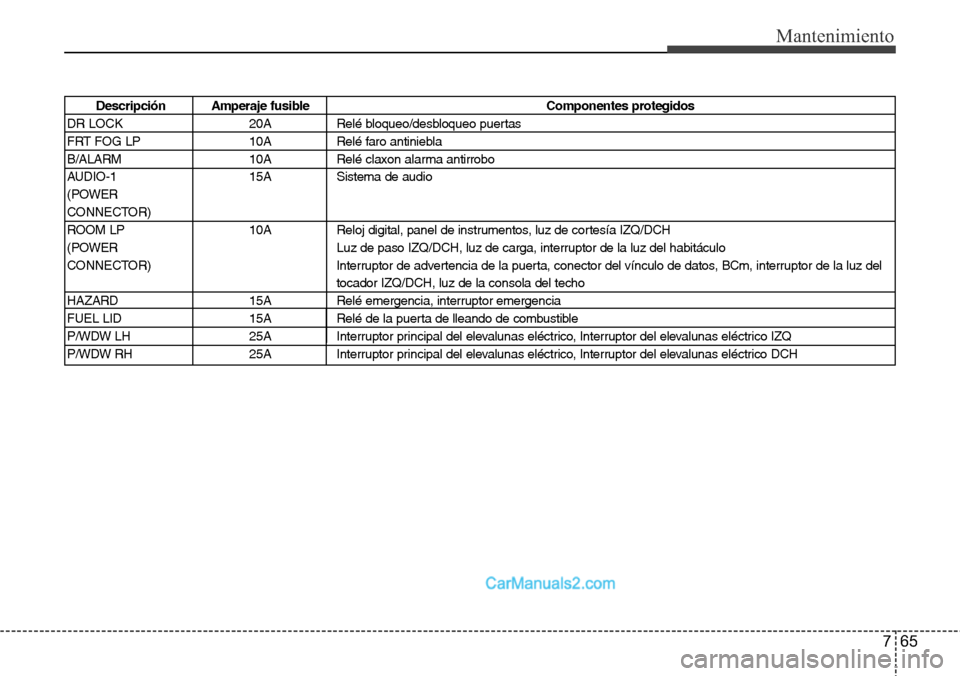

Descripción Amperaje fusible Componentes protegidos
DR LOCK 20A Relé bloqueo/desbloqueo puertas
FRT FOG LP 10A Relé faro antiniebla
B/ALARM 10A Relé claxon alarma antirrobo
AUDIO-1 15A Sistema de audio
(POWER
CONNECTOR)
ROOM LP 10A Reloj digital, panel de instrumentos, luz de cortesía IZQ/DCH
(POWER Luz de paso IZQ/DCH, luz de carga, interruptor de la luz del habitáculo
CONNECTOR) Interruptor de advertencia de la puerta, conector del vínculo de datos, BCm, interruptor de la luz del
tocador IZQ/DCH, luz de la consola del techo
HAZARD 15A Relé emergencia, interruptor emergencia
FUEL LID 15A Relé de la puerta de lleando de combustible
P/WDW LH 25A Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico IZQ
P/WDW RH 25A Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico DCH
