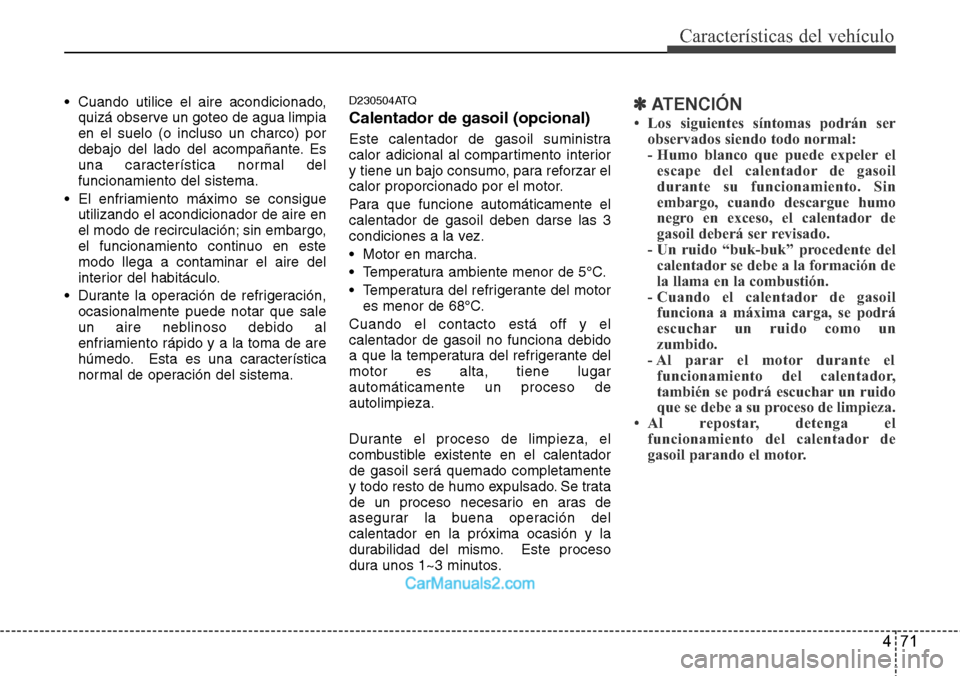

Page 145 of 375

471
Características del vehículo
• Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpia
en el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es una característica
normal de operación del sistema.D230504ATQ
Calentador de gasoil (opcional)
Este calentador de gasoil suministra
calor adicional al compartimento interior
y tiene un bajo consumo, para reforzar el
calor proporcionado por el motor.
Para que funcione automáticamente el
calentador de gasoil deben darse las 3
condiciones a la vez.
• Motor en marcha.
• Temperatura ambiente menor de 5°C.
• Temperatura del refrigerante del motor
es menor de 68°C.
Cuando el contacto está off y el
calentador de gasoil no funciona debido
a que la temperatura del refrigerante del
motor es alta, tiene lugar
automáticamente un proceso de
autolimpieza.
Durante el proceso de limpieza, el
combustible existente en el calentador
de gasoil será quemado completamente
y todo resto de humo expulsado. Se trata
de un proceso necesario en aras de
asegurar la buena operación del
calentador en la próxima ocasión y la
durabilidad del mismo. Este proceso
dura unos 1~3 minutos.
✽ATENCIÓN
• Los siguientes síntomas podrán ser
observados siendo todo normal:
- Humo blanco que puede expeler el
escape del calentador de gasoil
durante su funcionamiento. Sin
embargo, cuando descargue humo
negro en exceso, el calentador de
gasoil deberá ser revisado.
- Un ruido “buk-buk” procedente del
calentador se debe a la formación de
la llama en la combustión.
- Cuando el calentador de gasoil
funciona a máxima carga, se podrá
escuchar un ruido como un
zumbido.
- Al parar el motor durante el
funcionamiento del calentador,
también se podrá escuchar un ruido
que se debe a su proceso de limpieza.
• Al repostar, detenga el
funcionamiento del calentador de
gasoil parando el motor.

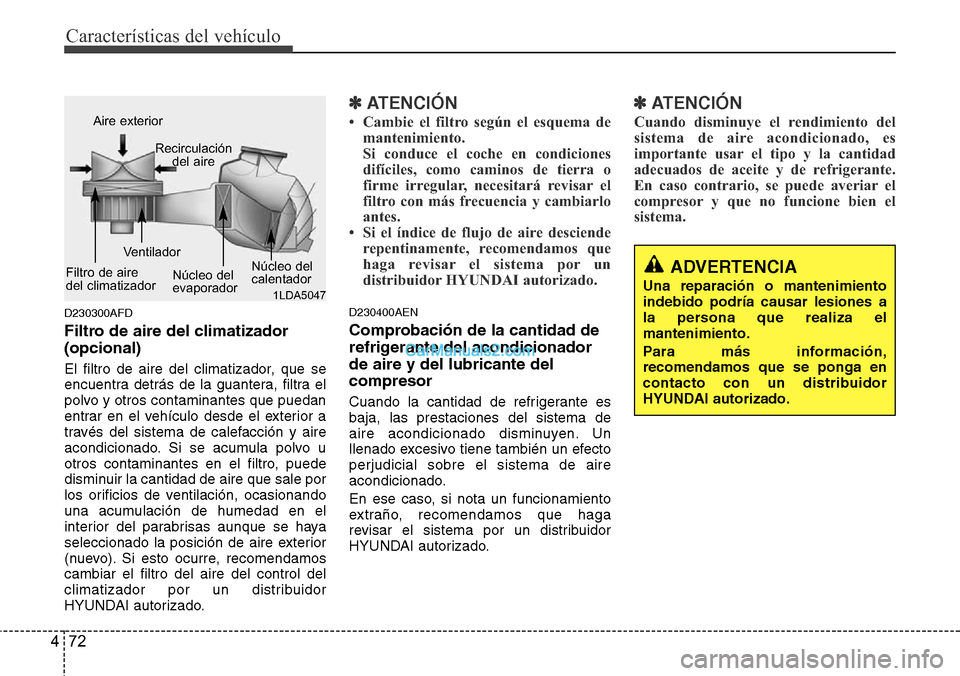

Page 146 of 375

Características del vehículo
72 4
D230300AFD
Filtro de aire del climatizador
(opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si esto ocurre, recomendamos
cambiar el filtro del aire del control del
climatizador por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y cambiarlo
antes.
• Si el índice de flujo de aire desciende
repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
D230400AEN
Comprobación de la cantidad de
refrigerante del acondicionador
de aire y del lubricante del
compresor
Cuando la cantidad de refrigerante es
baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efecto
perjudicial sobre el sistema de aire
acondicionado.
En ese caso, si nota un funcionamiento
extraño, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
Cuando disminuye el rendimiento del
sistema de aire acondicionado, es
importante usar el tipo y la cantidad
adecuados de aceite y de refrigerante.
En caso contrario, se puede averiar el
compresor y que no funcione bien el
sistema.
1LDA5047
Aire exterior
Recirculación
del aire
Filtro de aire
del climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador
ADVERTENCIA
Una reparación o mantenimiento
indebido podría causar lesiones a
la persona que realiza el
mantenimiento.
Para más información,
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.

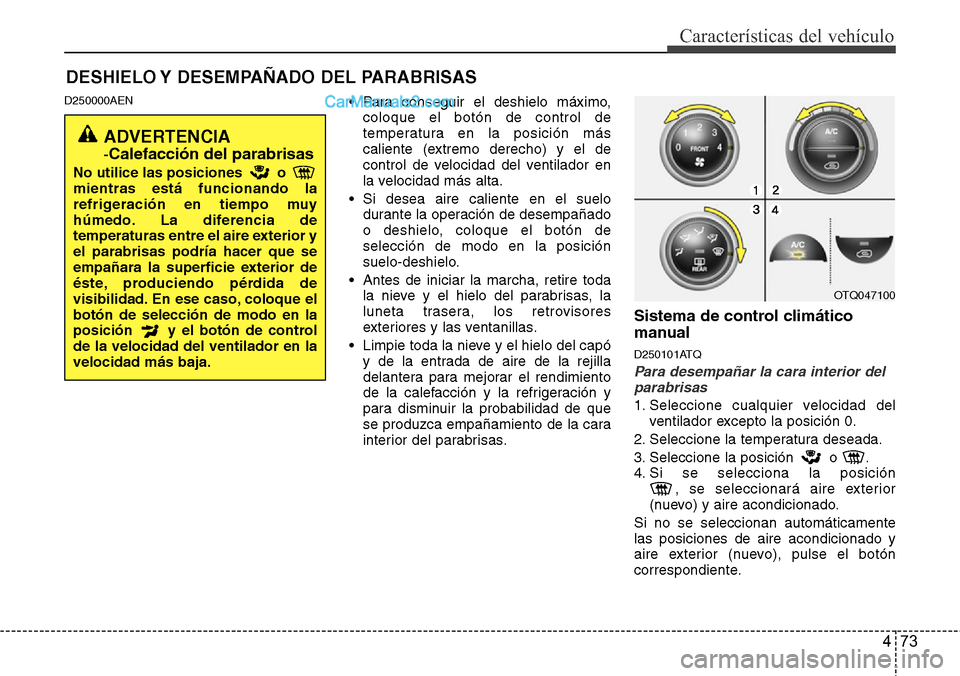

Page 147 of 375

473
Características del vehículo
DESHIELO Y DESEMPAÑADO DEL PARABRISAS
D250000AEN• Para conseguir el deshielo máximo,
coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
• Si desea aire caliente en el suelo
durante la operación de desempañado
o deshielo, coloque el botón de
selección de modo en la posición
suelo-deshielo.
• Antes de iniciar la marcha, retire toda
la nieve y el hielo del parabrisas, la
luneta trasera, los retrovisores
exteriores y las ventanillas.
• Limpie toda la nieve y el hielo del capó
y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas.
Sistema de control climático
manual
D250101ATQ
Para desempañar la cara interior del
parabrisas
1. Seleccione cualquier velocidad del
ventilador excepto la posición 0.
2. Seleccione la temperatura deseada.
3. Seleccione la posición o .
4. Si se selecciona la posición
, se seleccionará aire exterior
(nuevo) y aire acondicionado.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
ADVERTENCIA
-Calefacción del parabrisas
No utilice las posiciones o
mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior y
el parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque el
botón de selección de modo en la
posición y el botón de control
de la velocidad del ventilador en la
velocidad más baja.
OTQ047100

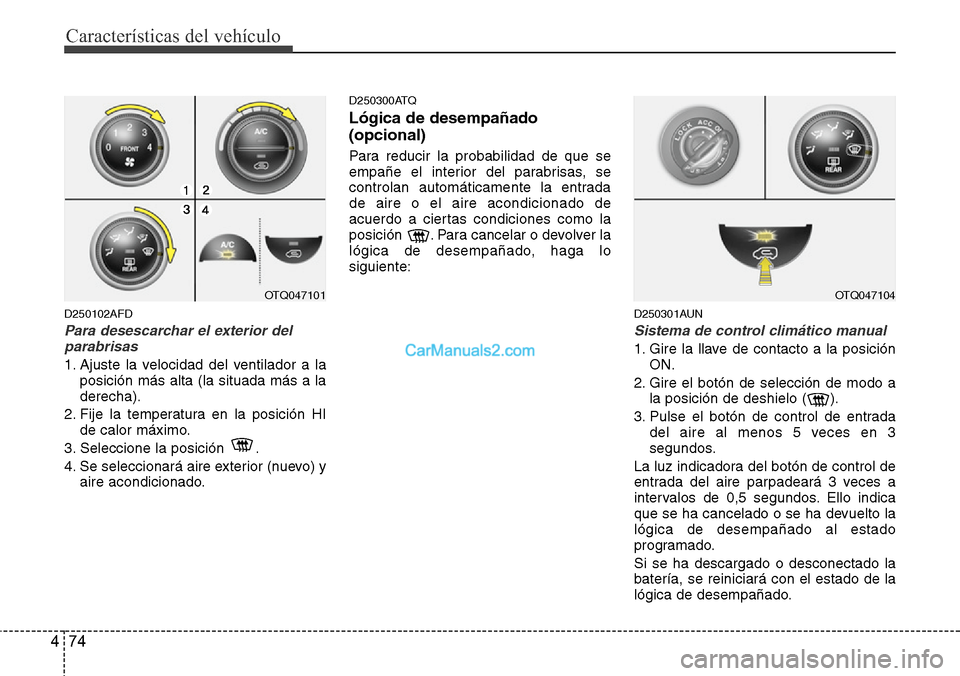

Page 148 of 375

Características del vehículo
74 4
D250102AFD
Para desescarchar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador a la
posición más alta (la situada más a la
derecha).
2. Fije la temperatura en la posición HI
de calor máximo.
3. Seleccione la posición .
4. Se seleccionará aire exterior (nuevo) y
aire acondicionado.
D250300ATQ
Lógica de desempañado
(opcional)
Para reducir la probabilidad de que se
empañe el interior del parabrisas, se
controlan automáticamente la entrada
de aire o el aire acondicionado de
acuerdo a ciertas condiciones como la
posición . Para cancelar o devolver la
lógica de desempañado, haga lo
siguiente:
D250301AUN
Sistema de control climático manual
1. Gire la llave de contacto a la posición
ON.
2. Gire el botón de selección de modo a
la posición de deshielo ( ).
3. Pulse el botón de control de entrada
del aire al menos 5 veces en 3
segundos.
La luz indicadora del botón de control de
entrada del aire parpadeará 3 veces a
intervalos de 0,5 segundos. Ello indica
que se ha cancelado o se ha devuelto la
lógica de desempañado al estado
programado.
Si se ha descargado o desconectado la
batería, se reiniciará con el estado de la
lógica de desempañado.
OTQ047101OTQ047104

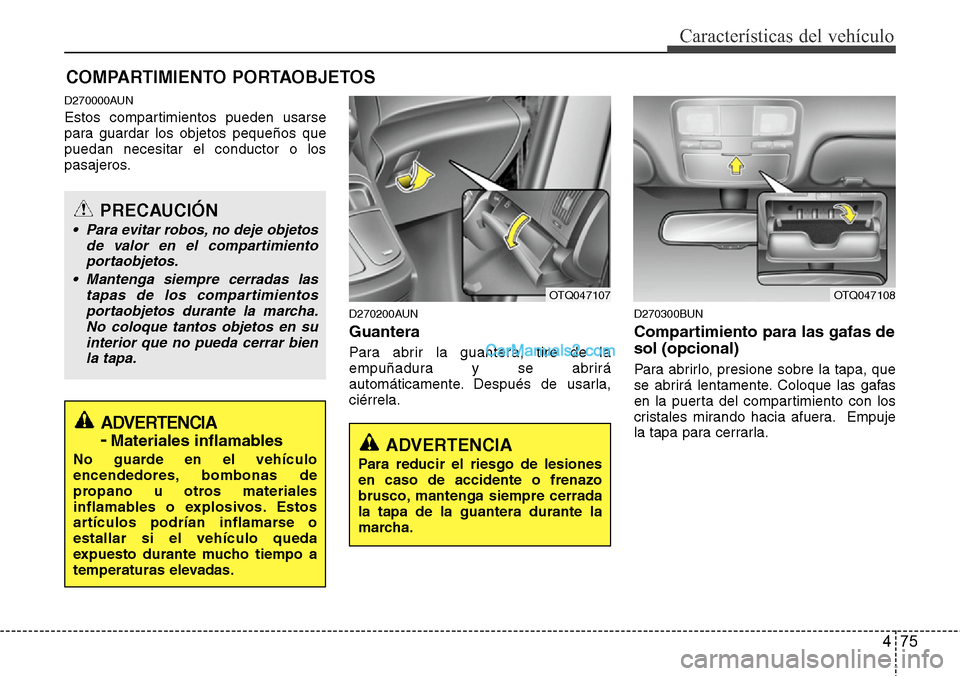

Page 149 of 375

475
Características del vehículo
D270000AUN
Estos compartimientos pueden usarse
para guardar los objetos pequeños que
puedan necesitar el conductor o los
pasajeros.
D270200AUN
Guantera
Para abrir la guantera, tire de la
empuñadura y se abrirá
automáticamente. Después de usarla,
ciérrela.
D270300BUN
Compartimiento para las gafas de
sol (opcional)
Para abrirlo, presione sobre la tapa, que
se abrirá lentamente. Coloque las gafas
en la puerta del compartimiento con los
cristales mirando hacia afuera. Empuje
la tapa para cerrarla.
COMPARTIMIENTO PORTAOBJETOS
ADVERTENCIA
- Materiales inflamables
No guarde en el vehículo
encendedores, bombonas de
propano u otros materiales
inflamables o explosivos. Estos
artículos podrían inflamarse o
estallar si el vehículo queda
expuesto durante mucho tiempo a
temperaturas elevadas.
PRECAUCIÓN
• Para evitar robos, no deje objetos
de valor en el compartimiento
portaobjetos.
• Mantenga siempre cerradas las
tapas de los compartimientos
portaobjetos durante la marcha.
No coloque tantos objetos en su
interior que no pueda cerrar bien
la tapa.
ADVERTENCIA
Para reducir el riesgo de lesiones
en caso de accidente o frenazo
brusco, mantenga siempre cerrada
la tapa de la guantera durante la
marcha.
OTQ047107OTQ047108

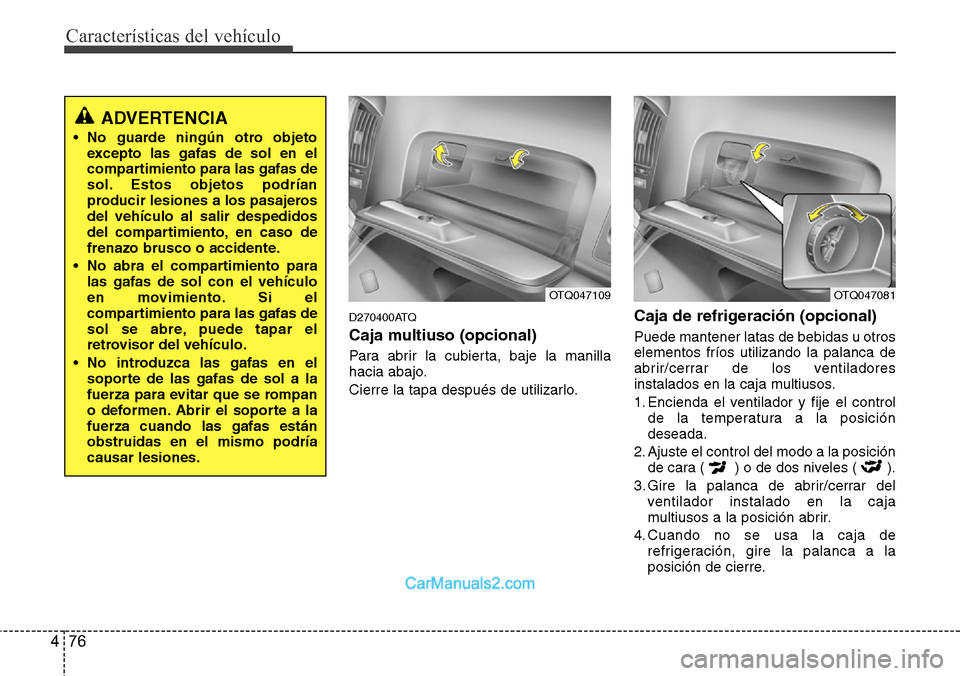

Page 150 of 375

Características del vehículo
76 4
D270400ATQ
Caja multiuso (opcional)
Para abrir la cubierta, baje la manilla
hacia abajo.
Cierre la tapa después de utilizarlo.
Caja de refrigeración (opcional)
Puede mantener latas de bebidas u otros
elementos fríos utilizando la palanca de
abrir/cerrar de los ventiladores
instalados en la caja multiusos.
1. Encienda el ventilador y fije el control
de la temperatura a la posición
deseada.
2. Ajuste el control del modo a la posición
de cara ( ) o de dos niveles ( ).
3. Gire la palanca de abrir/cerrar del
ventilador instalado en la caja
multiusos a la posición abrir.
4. Cuando no se usa la caja de
refrigeración, gire la palanca a la
posición de cierre.
ADVERTENCIA
• No guarde ningún otro objeto
excepto las gafas de sol en el
compartimiento para las gafas de
sol. Estos objetos podrían
producir lesiones a los pasajeros
del vehículo al salir despedidos
del compartimiento, en caso de
frenazo brusco o accidente.
• No abra el compartimiento para
las gafas de sol con el vehículo
en movimiento. Si el
compartimiento para las gafas de
sol se abre, puede tapar el
retrovisor del vehículo.
• No introduzca las gafas en el
soporte de las gafas de sol a la
fuerza para evitar que se rompan
o deformen. Abrir el soporte a la
fuerza cuando las gafas están
obstruidas en el mismo podría
causar lesiones.
OTQ047109OTQ047081

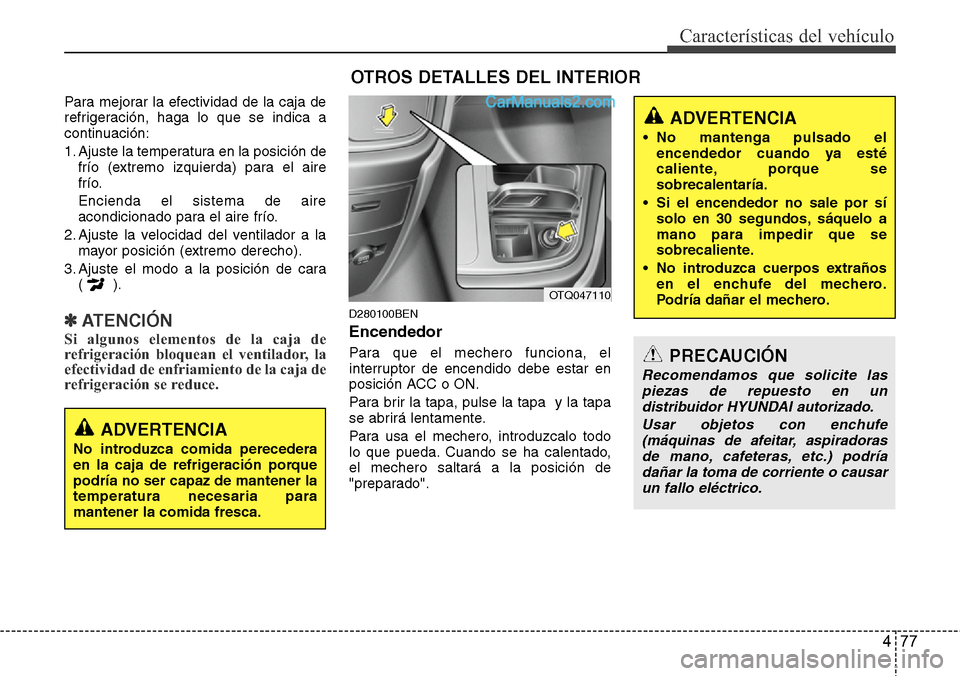

Page 151 of 375

477
Características del vehículo
Para mejorar la efectividad de la caja de
refrigeración, haga lo que se indica a
continuación:
1. Ajuste la temperatura en la posición de
frío (extremo izquierda) para el aire
frío.
Encienda el sistema de aire
acondicionado para el aire frío.
2. Ajuste la velocidad del ventilador a la
mayor posición (extremo derecho).
3. Ajuste el modo a la posición de cara
().
✽ATENCIÓN
Si algunos elementos de la caja de
refrigeración bloquean el ventilador, la
efectividad de enfriamiento de la caja de
refrigeración se reduce.
D280100BEN
Encendedor
Para que el mechero funciona, el
interruptor de encendido debe estar en
posición ACC o ON.
Para brir la tapa, pulse la tapa y la tapa
se abrirá lentamente.
Para usa el mechero, introduzcalo todo
lo que pueda. Cuando se ha calentado,
el mechero saltará a la posición de
"preparado".
ADVERTENCIA
• No mantenga pulsado el
encendedor cuando ya esté
caliente, porque se
sobrecalentaría.
• Si el encendedor no sale por sí
solo en 30 segundos, sáquelo a
mano para impedir que se
sobrecaliente.
• No introduzca cuerpos extraños
en el enchufe del mechero.
Podría dañar el mechero.
ADVERTENCIA
No introduzca comida perecedera
en la caja de refrigeración porque
podría no ser capaz de mantener la
temperatura necesaria para
mantener la comida fresca.
PRECAUCIÓN
Recomendamos que solicite las
piezas de repuesto en un
distribuidor HYUNDAI autorizado.
Usar objetos con enchufe
(máquinas de afeitar, aspiradoras
de mano, cafeteras, etc.) podría
dañar la toma de corriente o causar
un fallo eléctrico.
OTQ047110
OTROS DETALLES DEL INTERIOR
Page 152 of 375

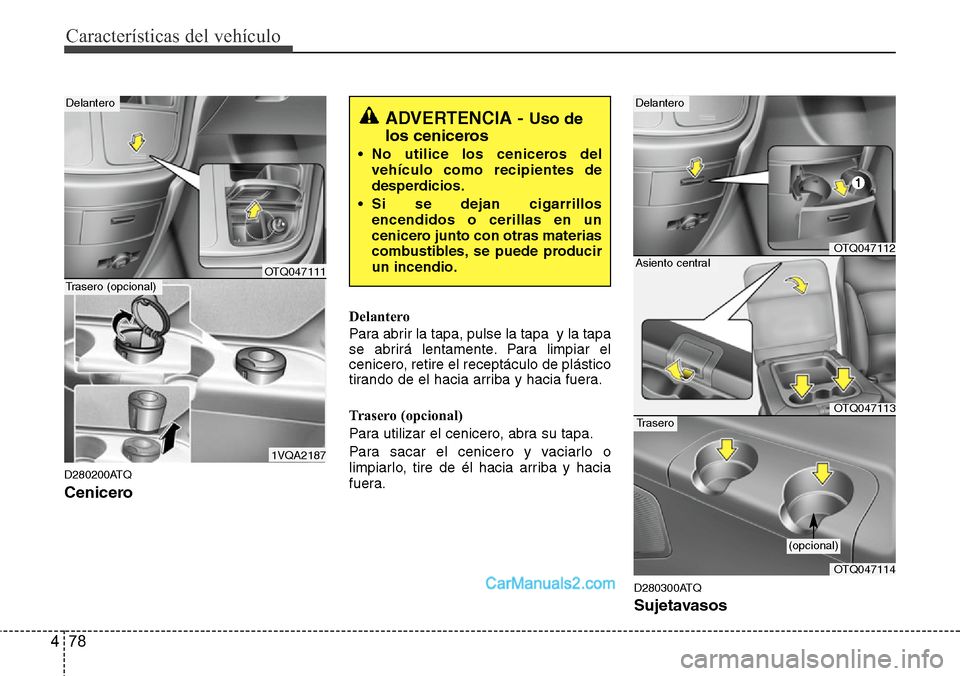

Características del vehículo
78 4
D280200ATQ
Cenicero
Delantero
Para abrir la tapa, pulse la tapa y la tapa
se abrirá lentamente. Para limpiar el
cenicero, retire el receptáculo de plástico
tirando de el hacia arriba y hacia fuera.
Trasero (opcional)
Para utilizar el cenicero, abra su tapa.
Para sacar el cenicero y vaciarlo o
limpiarlo, tire de él hacia arriba y hacia
fuera.
D280300ATQ
Sujetavasos
OTQ047112
OTQ047113
Delantero
Asiento central
OTQ047114
Trasero
(opcional)
OTQ047111
1VQA2187
Delantero
Trasero (opcional)
ADVERTENCIA - Uso de
los ceniceros
• No utilice los ceniceros del
vehículo como recipientes de
desperdicios.
• Si se dejan cigarrillos
encendidos o cerillas en un
cenicero junto con otras materias
combustibles, se puede producir
un incendio.
