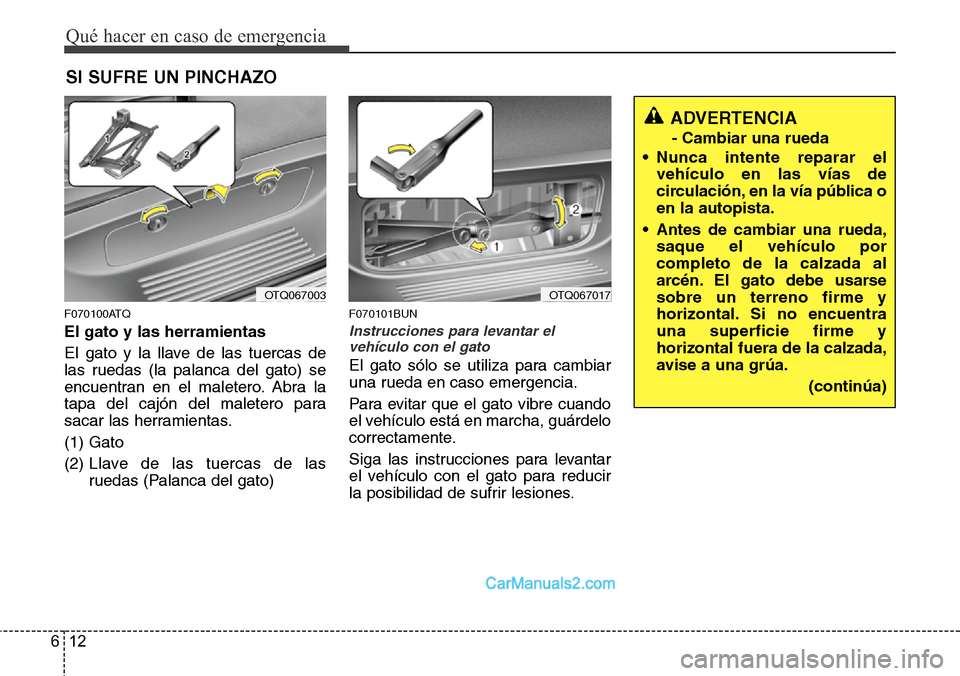

Page 265 of 375

Qué hacer en caso de emergencia
12 6
SI SUFRE UN PINCHAZO
F070100ATQ
El gato y las herramientas
El gato y la llave de las tuercas de
las ruedas (la palanca del gato) se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas.
(1) Gato
(2) Llave de las tuercas de las
ruedas (Palanca del gato)
F070101BUN
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA
- Cambiar una rueda
• Nunca intente reparar el
vehículo en las vías de
circulación, en la vía pública o
en la autopista.
• Antes de cambiar una rueda,
saque el vehículo por
completo de la calzada al
arcén. El gato debe usarse
sobre un terreno firme y
horizontal. Si no encuentra
una superficie firme y
horizontal fuera de la calzada,
avise a una grúa.
(continúa)
OTQ067003OTQ067017

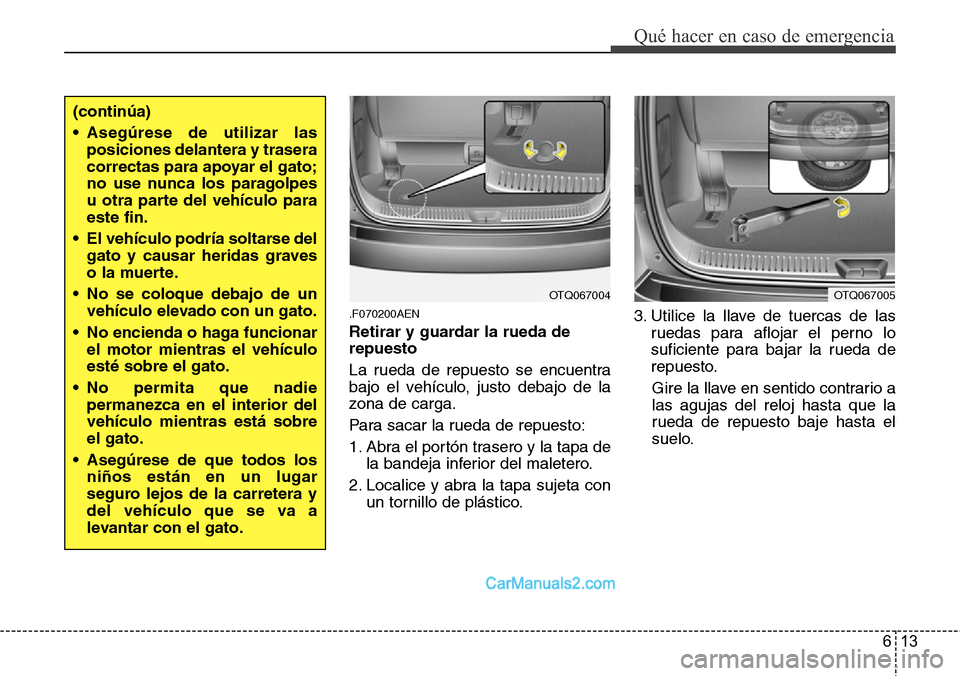

Page 266 of 375

613
Qué hacer en caso de emergencia
.F070200AEN
Retirar y guardar la rueda de
repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1. Abra el portón trasero y la tapa de
la bandeja inferior del maletero.
2. Localice y abra la tapa sujeta con
un tornillo de plástico.3. Utilice la llave de tuercas de las
ruedas para aflojar el perno lo
suficiente para bajar la rueda de
repuesto.
Gire la llave en sentido contrario a
las agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo.
(continúa)
• Asegúrese de utilizar las
posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo para
este fin.
• El vehículo podría soltarse del
gato y causar heridas graves
o la muerte.
• No se coloque debajo de un
vehículo elevado con un gato.
• No encienda o haga funcionar
el motor mientras el vehículo
esté sobre el gato.
• No permita que nadie
permanezca en el interior del
vehículo mientras está sobre
el gato.
• Asegúrese de que todos los
niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.
OTQ067004OTQ067005

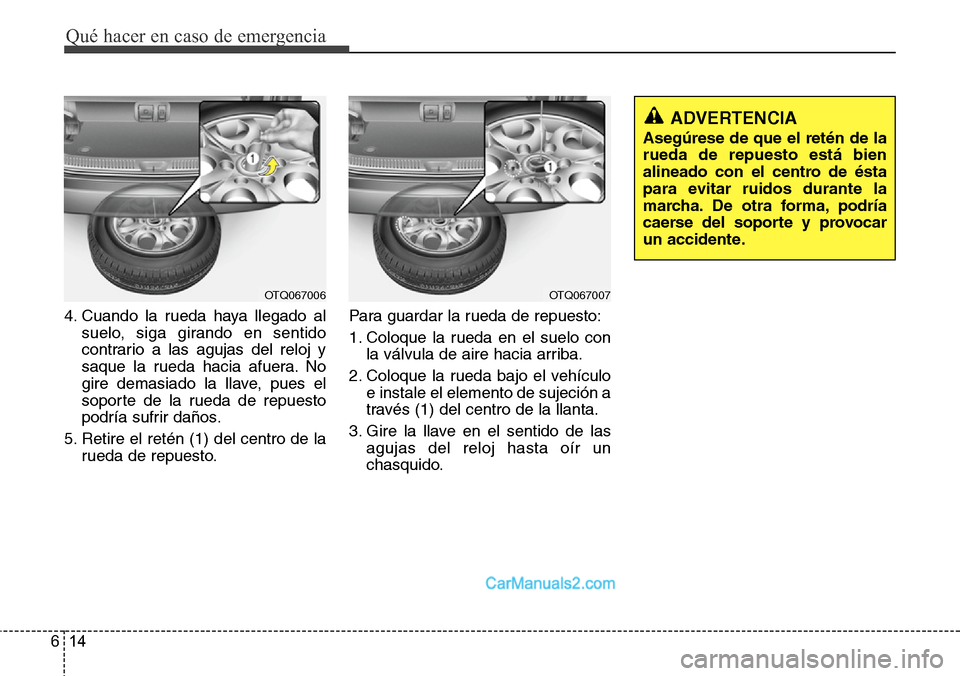

Page 267 of 375
Qué hacer en caso de emergencia
14 6
4. Cuando la rueda haya llegado al
suelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.
5. Retire el retén (1) del centro de la
rueda de repuesto.Para guardar la rueda de repuesto:
1. Coloque la rueda en el suelo con
la válvula de aire hacia arriba.
2. Coloque la rueda bajo el vehículo
e instale el elemento de sujeción a
través (1) del centro de la llanta.
3. Gire la llave en el sentido de las
agujas del reloj hasta oír un
chasquido.
ADVERTENCIA
Asegúrese de que el retén de la
rueda de repuesto está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.
OTQ067006OTQ067007

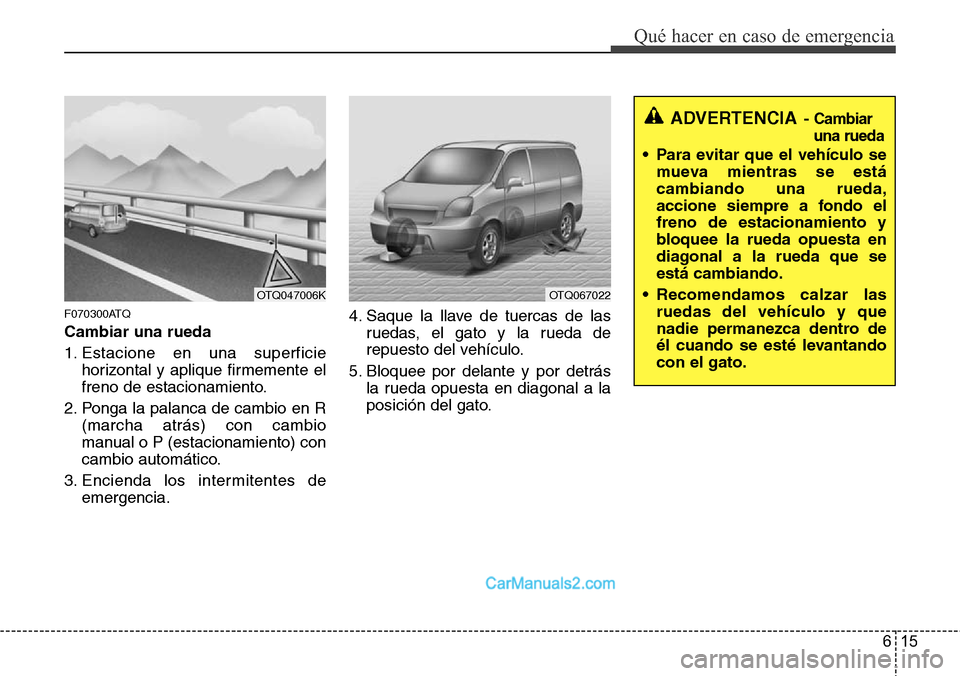

Page 268 of 375
615
Qué hacer en caso de emergencia
F070300ATQ
Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R
(marcha atrás) con cambio
manual o P (estacionamiento) con
cambio automático.
3. Encienda los intermitentes de
emergencia.4. Saque la llave de tuercas de las
ruedas, el gato y la rueda de
repuesto del vehículo.
5. Bloquee por delante y por detrás
la rueda opuesta en diagonal a la
posición del gato.
ADVERTENCIA- Cambiar
una rueda
• Para evitar que el vehículo se
mueva mientras se está
cambiando una rueda,
accione siempre a fondo el
freno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que se
está cambiando.
• Recomendamos calzar las
ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantando
con el gato.
OTQ047006KOTQ067022

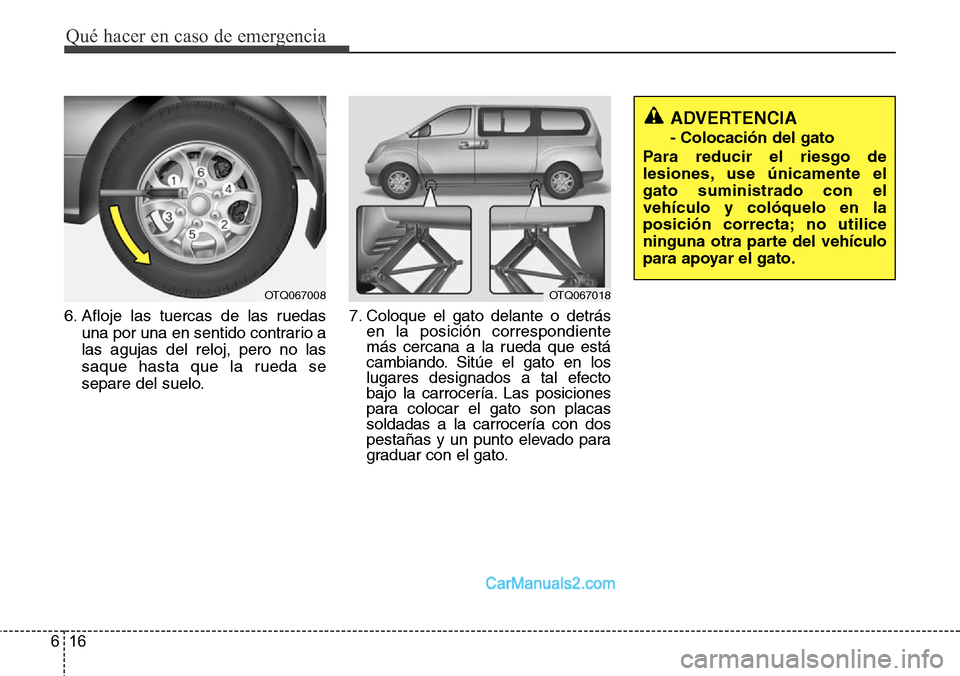

Page 269 of 375
Qué hacer en caso de emergencia
16 6
6. Afloje las tuercas de las ruedas
una por una en sentido contrario a
las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo.7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placas
soldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA
- Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente el
gato suministrado con el
vehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OTQ067018OTQ067008

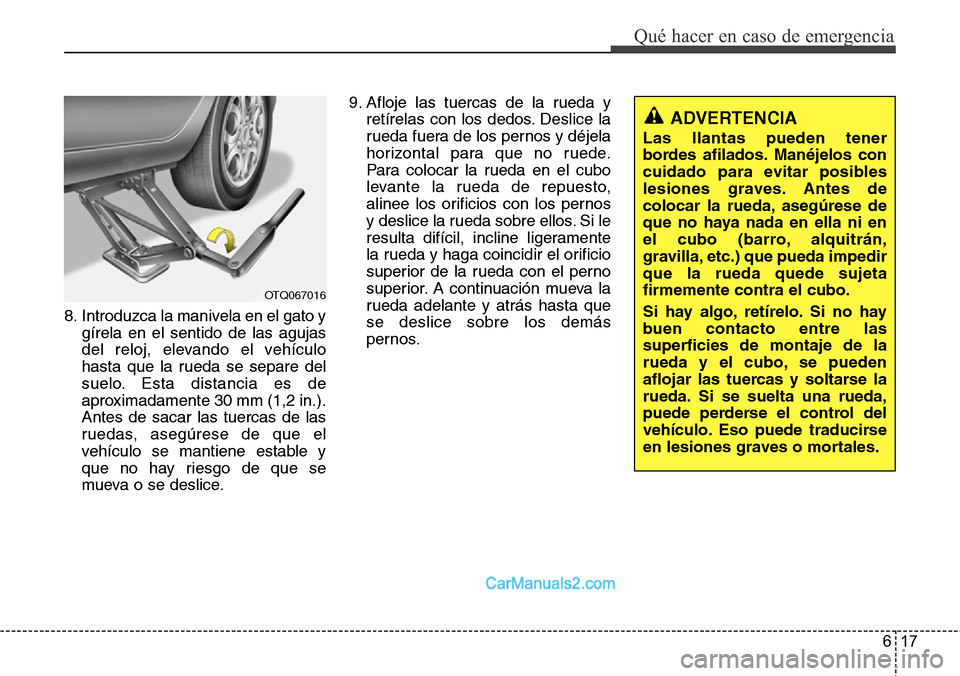

Page 270 of 375

617
Qué hacer en caso de emergencia
8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).
Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice.9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta que
se deslice sobre los demás
pernos.
ADVERTENCIA
Las llantas pueden tener
bordes afilados. Manéjelos con
cuidado para evitar posibles
lesiones graves. Antes de
colocar la rueda, asegúrese de
que no haya nada en ella ni en
el cubo (barro, alquitrán,
gravilla, etc.) que pueda impedir
que la rueda quede sujeta
firmemente contra el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
OTQ067016

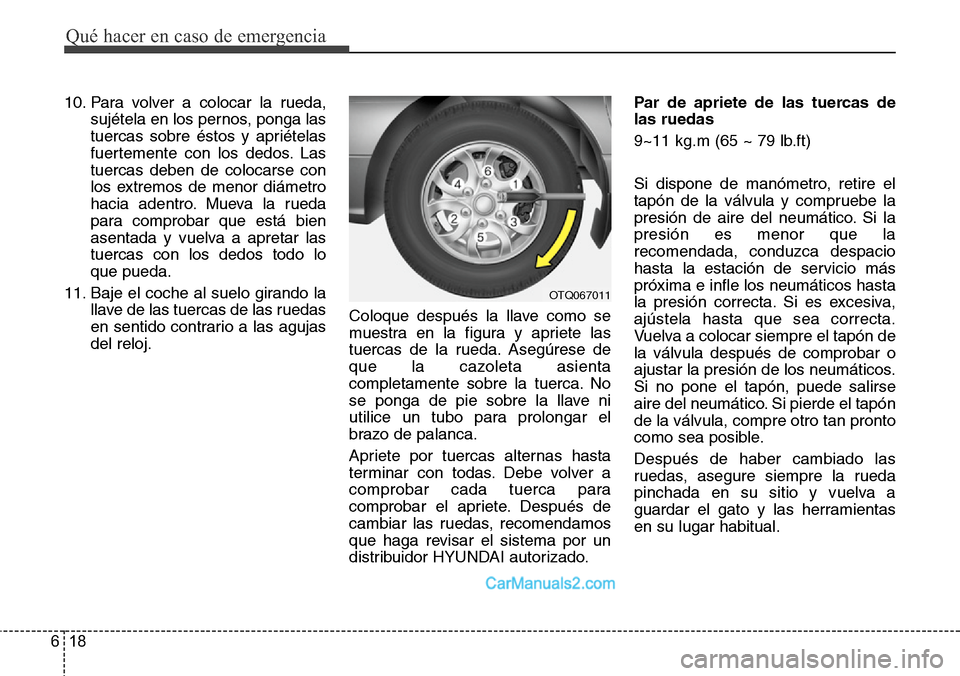

Page 271 of 375

Qué hacer en caso de emergencia
18 6
10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Las
tuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar las
tuercas con los dedos todo lo
que pueda.
11. Baje el coche al suelo girando la
llave de las tuercas de las ruedas
en sentido contrario a las agujas
del reloj.Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete por tuercas alternas hasta
terminar con todas. Debe volver a
comprobar cada tuerca para
comprobar el apriete. Después de
cambiar las ruedas, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.Par de apriete de las tuercas de
las ruedas
9~11 kg.m (65 ~ 79 lb.ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si la
presión es menor que la
recomendada, conduzca despacio
hasta la estación de servicio más
próxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,
ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón de
la válvula después de comprobar o
ajustar la presión de los neumáticos.
Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapón
de la válvula, compre otro tan pronto
como sea posible.
Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientas
en su lugar habitual.
OTQ067011

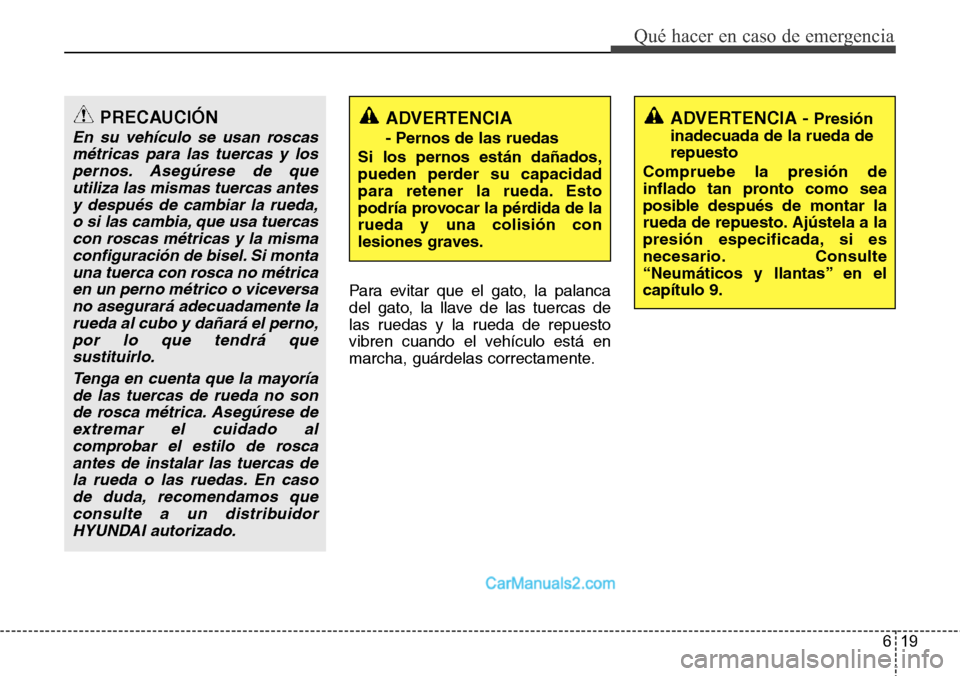

Page 272 of 375

619
Qué hacer en caso de emergencia
Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.
PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y los
pernos. Asegúrese de que
utiliza las mismas tuercas antes
y después de cambiar la rueda,
o si las cambia, que usa tuercas
con roscas métricas y la misma
configuración de bisel. Si monta
una tuerca con rosca no métrica
en un perno métrico o viceversa
no asegurará adecuadamente la
rueda al cubo y dañará el perno,
por lo que tendrá que
sustituirlo.
Tenga en cuenta que la mayoría
de las tuercas de rueda no son
de rosca métrica. Asegúrese de
extremar el cuidado al
comprobar el estilo de rosca
antes de instalar las tuercas de
la rueda o las ruedas. En caso
de duda, recomendamos que
consulte a un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de la
rueda y una colisión con
lesiones graves.
ADVERTENCIA - Presión
inadecuada de la rueda de
repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en el
capítulo 9.
