Page 305 of 375

Mantenimiento
26 7
ACEITE DEL MOTOR
G060100AEN
Compruebe el nivel del aceite del
motor.
1. Asegúrese de colocar el vehículo
sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que
alcance la temperatura de
funcionamiento normal.
3. Pare el motor y espere unos minutos
(por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a
introducirla a fondo.5. Vuelva a extraer la varilla y compruebe
el nivel. Debe encontrarse entre F y L.
ADVERTENCIA
-
manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
PRECAUCIÓN - Motor
diesel
Si se llena demasiado el motor de
aceite puede provocar un
autoencendido debido al efecto de
pulsación del líquido. Puede
provocar daños en el motor
acompañado de un brusco
aumento de la velocidad, ruido en la
combustión y la emisión de humo
blanco.
OTQ077002L
PRECAUCIÓN
• No llene en exceso con aceite de
motor.
Podría causar daños al motor.
• No derrame aceite del motor al
rellenarlo o cambiarlo. Si derrama
aceite del motor en el
compartimento motor, límpielo
inmediatamente.
• Utilice un paño limpio para
limpiar la varilla indicadora del
nivel de aceite. Si se mezcla con
suciedad, podría causar daños
del motor.
Page 306 of 375
727
Mantenimiento

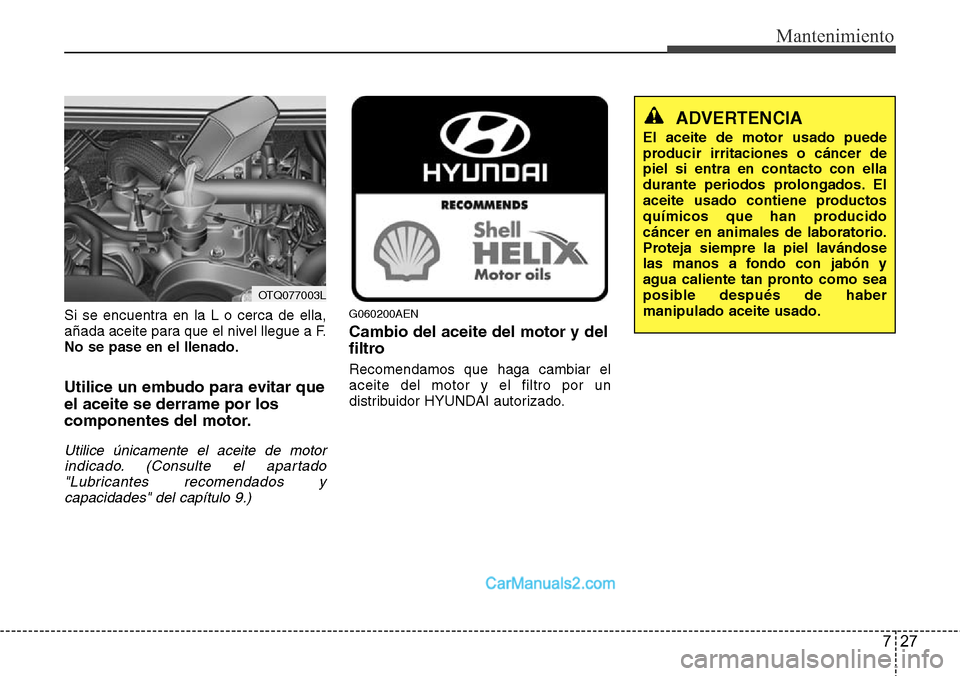

Si se encuentra en la L o cerca de ella,
añada aceite para que el nivel llegue a F.
No se pase en el llenado.
Utilice un embudo para evitar que
el aceite se derrame por los
componentes del motor.
Utilice únicamente el aceite de motor
indicado. (Consulte el apartado
"Lubricantes recomendados y
capacidades" del capítulo 9.)
G060200AEN
Cambio del aceite del motor y del
filtro
Recomendamos que haga cambiar el
aceite del motor y el filtro por un
distribuidor HYUNDAI autorizado.
ADVERTENCIA
El aceite de motor usado puede
producir irritaciones o cáncer de
piel si entra en contacto con ella
durante periodos prolongados. El
aceite usado contiene productos
químicos que han producido
cáncer en animales de laboratorio.
Proteja siempre la piel lavándose
las manos a fondo con jabón y
agua caliente tan pronto como sea
posible después de haber
manipulado aceite usado.
OTQ077003L
Page 307 of 375

Mantenimiento
28 7

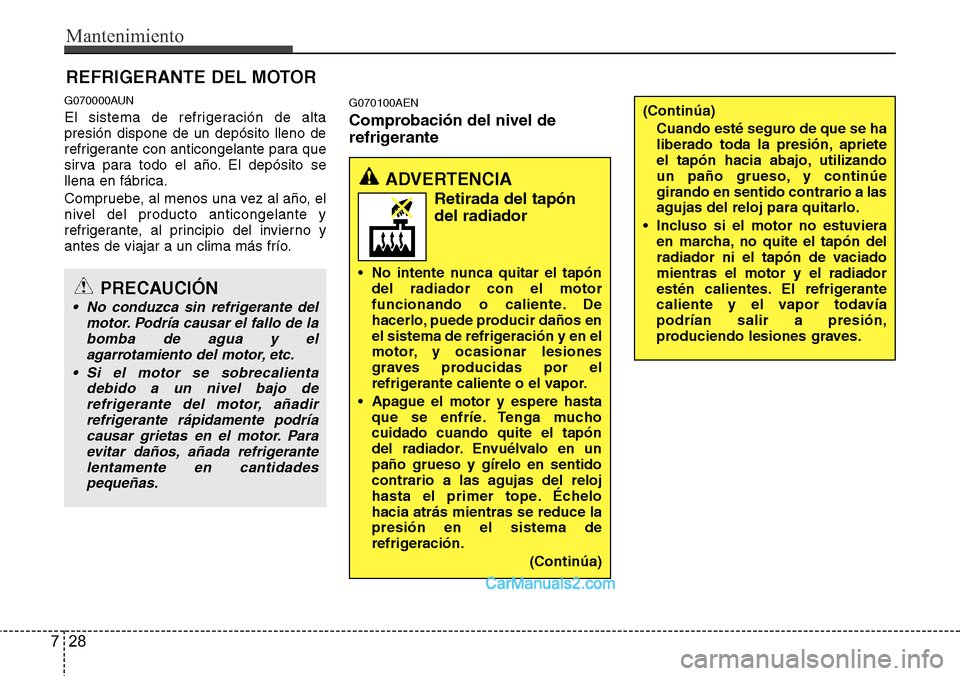

REFRIGERANTE DEL MOTOR
G070000AUN
El sistema de refrigeración de alta
presión dispone de un depósito lleno de
refrigerante con anticongelante para que
sirva para todo el año. El depósito se
llena en fábrica.
Compruebe, al menos una vez al año, el
nivel del producto anticongelante y
refrigerante, al principio del invierno y
antes de viajar a un clima más frío.G070100AEN
Comprobación del nivel de
refrigerante
ADVERTENCIA
Retirada del tapón
del radiador
• No intente nunca quitar el tapón
del radiador con el motor
funcionando o caliente. De
hacerlo, puede producir daños en
el sistema de refrigeración y en el
motor, y ocasionar lesiones
graves producidas por el
refrigerante caliente o el vapor.
• Apague el motor y espere hasta
que se enfríe. Tenga mucho
cuidado cuando quite el tapón
del radiador. Envuélvalo en un
paño grueso y gírelo en sentido
contrario a las agujas del reloj
hasta el primer tope. Échelo
hacia atrás mientras se reduce la
presión en el sistema de
refrigeración.
(Continúa)
PRECAUCIÓN
• No conduzca sin refrigerante del
motor. Podría causar el fallo de la
bomba de agua y el
agarrotamiento del motor, etc.
• Si el motor se sobrecalienta
debido a un nivel bajo de
refrigerante del motor, añadir
refrigerante rápidamente podría
causar grietas en el motor. Para
evitar daños, añada refrigerante
lentamente en cantidades
pequeñas.
(Continúa)
Cuando esté seguro de que se ha
liberado toda la presión, apriete
el tapón hacia abajo, utilizando
un paño grueso, y continúe
girando en sentido contrario a las
agujas del reloj para quitarlo.
• Incluso si el motor no estuviera
en marcha, no quite el tapón del
radiador ni el tapón de vaciado
mientras el motor y el radiador
estén calientes. El refrigerante
caliente y el vapor todavía
podrían salir a presión,
produciendo lesiones graves.
Page 308 of 375

729
Mantenimiento

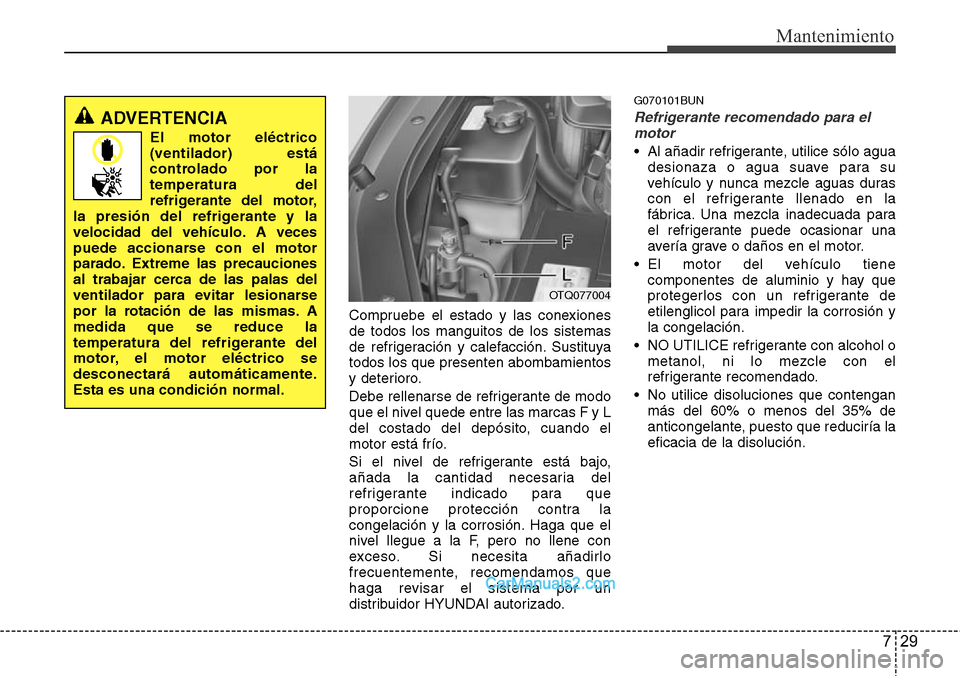

Compruebe el estado y las conexiones
de todos los manguitos de los sistemas
de refrigeración y calefacción. Sustituya
todos los que presenten abombamientos
y deterioro.
Debe rellenarse de refrigerante de modo
que el nivel quede entre las marcas F y L
del costado del depósito, cuando el
motor está frío.
Si el nivel de refrigerante está bajo,
añada la cantidad necesaria del
refrigerante indicado para que
proporcione protección contra la
congelación y la corrosión. Haga que el
nivel llegue a la F, pero no llene con
exceso. Si necesita añadirlo
frecuentemente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
G070101BUN
Refrigerante recomendado para el
motor
• Al añadir refrigerante, utilice sólo agua
desionaza o agua suave para su
vehículo y nunca mezcle aguas duras
con el refrigerante llenado en la
fábrica. Una mezcla inadecuada para
el refrigerante puede ocasionar una
avería grave o daños en el motor.
• El motor del vehículo tiene
componentes de aluminio y hay que
protegerlos con un refrigerante de
etilenglicol para impedir la corrosión y
la congelación.
• NO UTILICE refrigerante con alcohol o
metanol, ni lo mezcle con el
refrigerante recomendado.
• No utilice disoluciones que contengan
más del 60% o menos del 35% de
anticongelante, puesto que reduciría la
eficacia de la disolución.
OTQ077004
ADVERTENCIA
El motor eléctrico
(ventilador) está
controlado por la
temperatura del
refrigerante del motor,
la presión del refrigerante y la
velocidad del vehículo. A veces
puede accionarse con el motor
parado. Extreme las precauciones
al trabajar cerca de las palas del
ventilador para evitar lesionarse
por la rotación de las mismas. A
medida que se reduce la
temperatura del refrigerante del
motor, el motor eléctrico se
desconectará automáticamente.
Esta es una condición normal.
Page 309 of 375

Mantenimiento
30 7

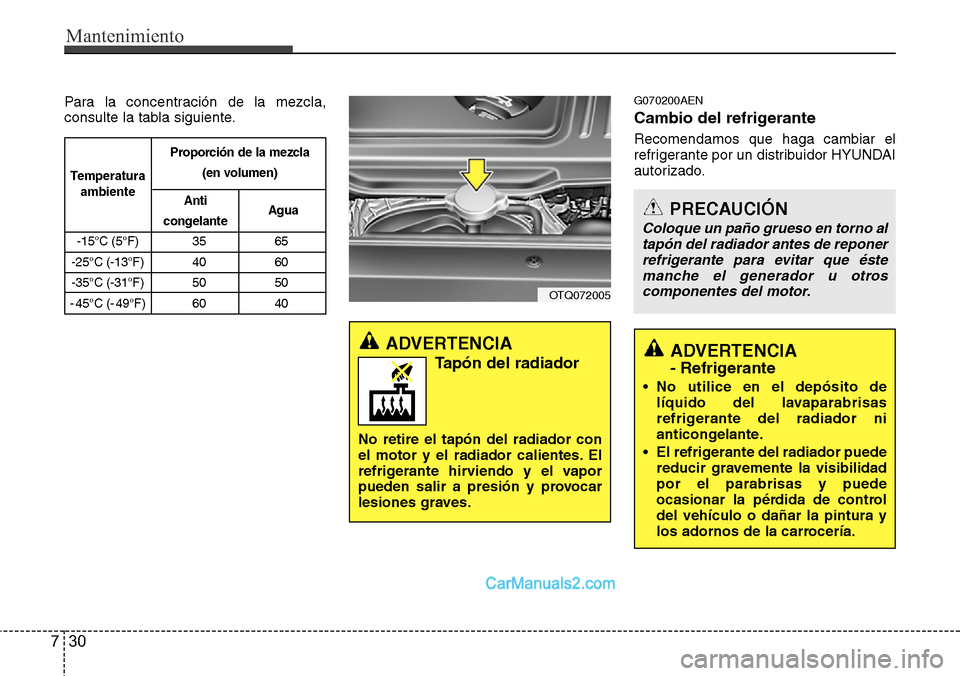

Para la concentración de la mezcla,
consulte la tabla siguiente.G070200AEN
Cambio del refrigerante
Recomendamos que haga cambiar el
refrigerante por un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
Tapón del radiador
No retire el tapón del radiador con
el motor y el radiador calientes. El
refrigerante hirviendo y el vapor
pueden salir a presión y provocar
lesiones graves.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
- 45°C (- 49°F) 60 40
Temperatura
ambienteProporción de la mezcla
(en volumen)
Anti
congelanteAgua
OTQ072005
ADVERTENCIA
- Refrigerante
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
PRECAUCIÓN
Coloque un paño grueso en torno al
tapón del radiador antes de reponer
refrigerante para evitar que éste
manche el generador u otros
componentes del motor.
Page 310 of 375

731
Mantenimiento

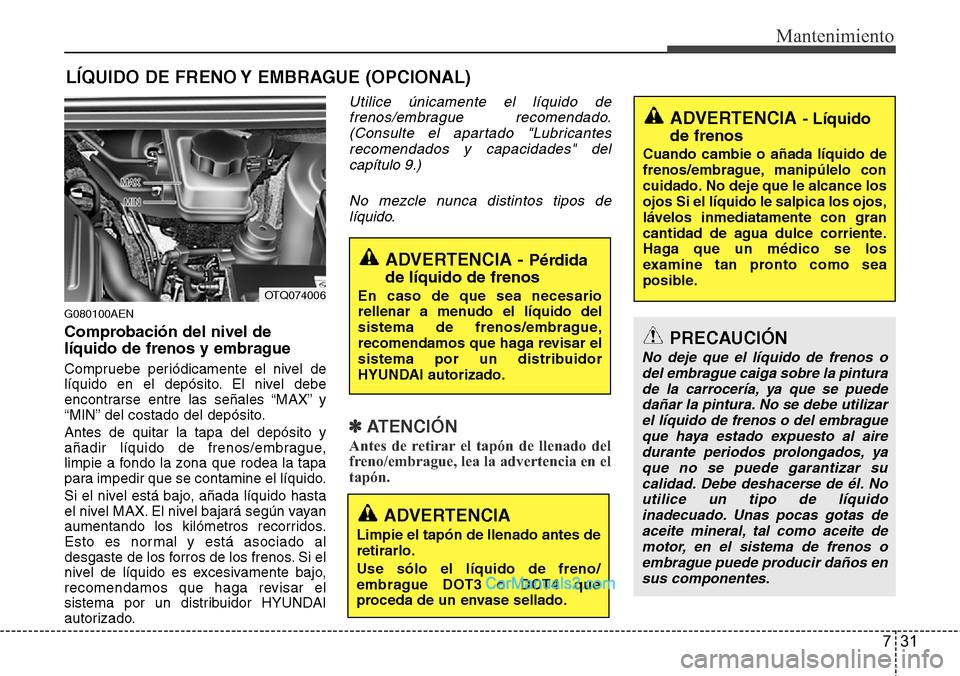

LÍQUIDO DE FRENO Y EMBRAGUE (OPCIONAL)
G080100AEN
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito.
Antes de quitar la tapa del depósito y
añadir líquido de frenos/embrague,
limpie a fondo la zona que rodea la tapa
para impedir que se contamine el líquido.
Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel de líquido es excesivamente bajo,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Utilice únicamente el líquido de
frenos/embrague recomendado.
(Consulte el apartado "Lubricantes
recomendados y capacidades" del
capítulo 9.)
No mezcle nunca distintos tipos de
líquido.
✽ATENCIÓN
Antes de retirar el tapón de llenado del
freno/embrague, lea la advertencia en el
tapón.
ADVERTENCIA - Pérdida
de líquido de frenos
En caso de que sea necesario
rellenar a menudo el líquido del
sistema de frenos/embrague,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.OTQ074006
ADVERTENCIA - Líquido
de frenos
Cuando cambie o añada líquido de
frenos/embrague, manipúlelo con
cuidado. No deje que le alcance los
ojos Si el líquido le salpica los ojos,
lávelos inmediatamente con gran
cantidad de agua dulce corriente.
Haga que un médico se los
examine tan pronto como sea
posible.
PRECAUCIÓN
No deje que el líquido de frenos o
del embrague caiga sobre la pintura
de la carrocería, ya que se puede
dañar la pintura. No se debe utilizar
el líquido de frenos o del embrague
que haya estado expuesto al aire
durante periodos prolongados, ya
que no se puede garantizar su
calidad. Debe deshacerse de él. No
utilice un tipo de líquido
inadecuado. Unas pocas gotas de
aceite mineral, tal como aceite de
motor, en el sistema de frenos o
embrague puede producir daños en
sus componentes.
ADVERTENCIA
Limpie el tapón de llenado antes de
retirarlo.
Use sólo el líquido de freno/
embrague DOT3 o DOT4 que
proceda de un envase sellado.
Page 311 of 375

Mantenimiento
32 7

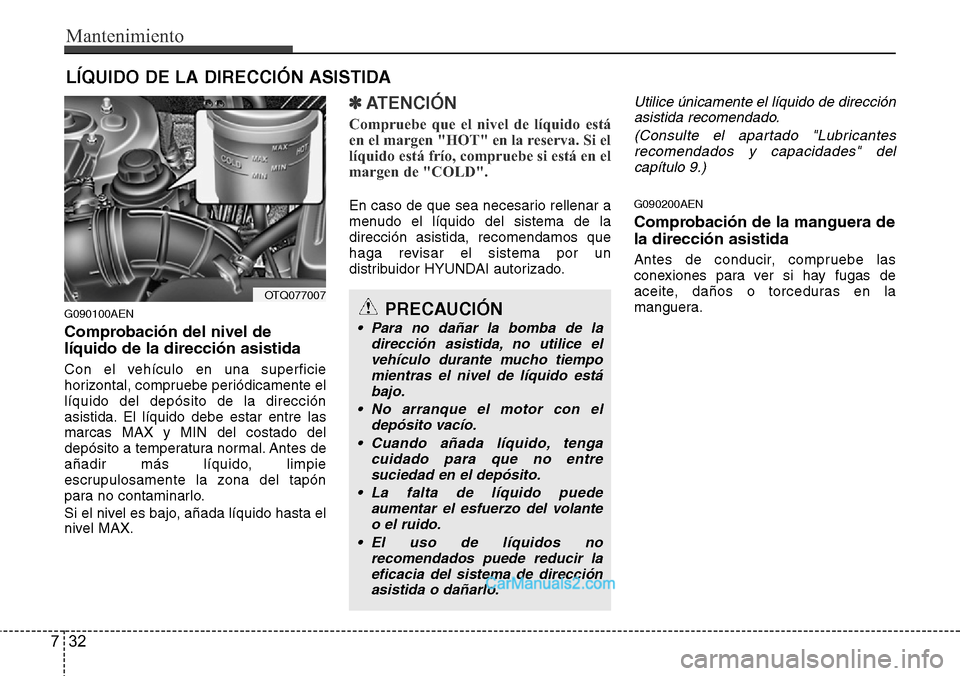

LÍQUIDO DE LA DIRECCIÓN ASISTIDA
G090100AEN
Comprobación del nivel de
líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente el
líquido del depósito de la dirección
asistida. El líquido debe estar entre las
marcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.
✽ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva. Si el
líquido está frío, compruebe si está en el
margen de "COLD".
En caso de que sea necesario rellenar a
menudo el líquido del sistema de la
dirección asistida, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Utilice únicamente el líquido de dirección
asistida recomendado.
(Consulte el apartado "Lubricantes
recomendados y capacidades" del
capítulo 9.)
G090200AEN
Comprobación de la manguera de
la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños o torceduras en la
manguera.
PRECAUCIÓN
• Para no dañar la bomba de la
dirección asistida, no utilice el
vehículo durante mucho tiempo
mientras el nivel de líquido está
bajo.
• No arranque el motor con el
depósito vacío.
• Cuando añada líquido, tenga
cuidado para que no entre
suciedad en el depósito.
• La falta de líquido puede
aumentar el esfuerzo del volante
o el ruido.
• El uso de líquidos no
recomendados puede reducir la
eficacia del sistema de dirección
asistida o dañarlo.
OTQ077007
Page 312 of 375
733
Mantenimiento

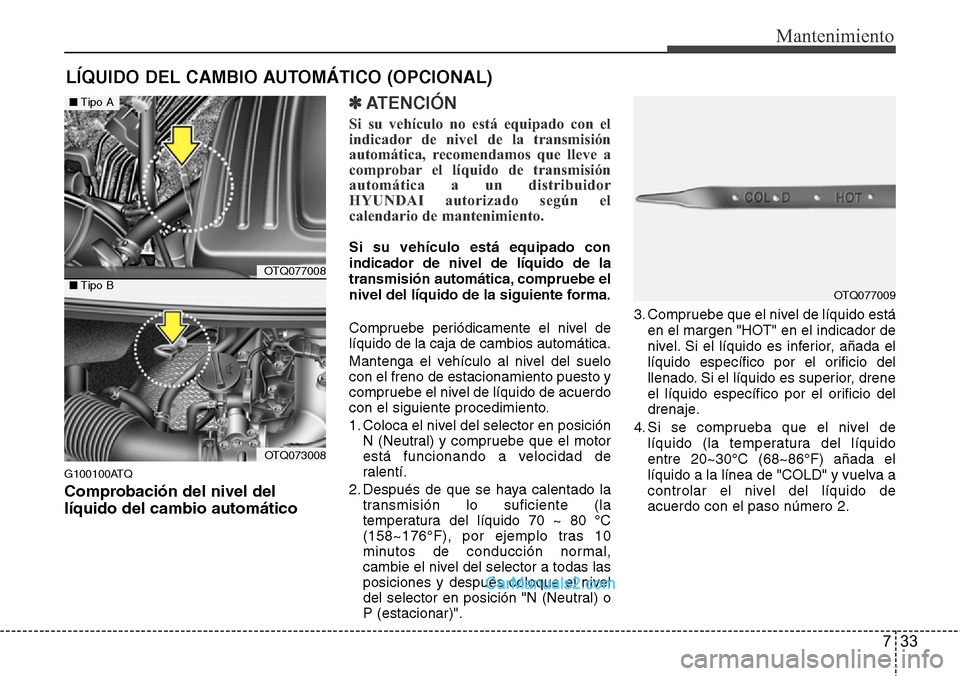

LÍQUIDO DEL CAMBIO AUTOMÁTICO (OPCIONAL)
G100100ATQ
Comprobación del nivel del
líquido del cambio automático
✽ATENCI
