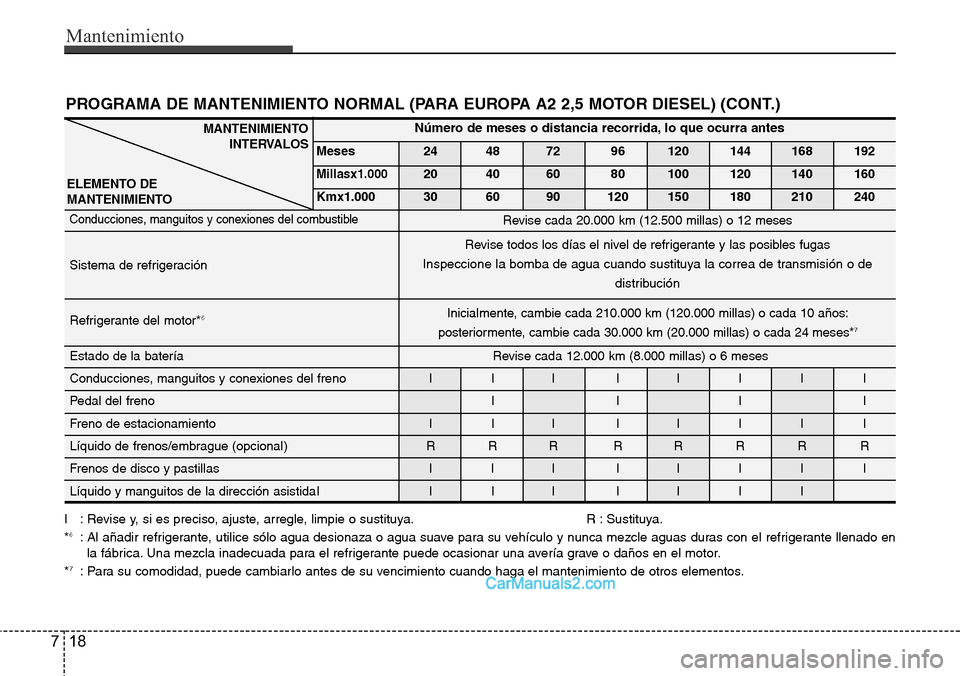

Page 297 of 375

Mantenimiento
18 7
Número de meses o distancia recorrida, lo que ocurra antes
Meses 24 48 72 96 120 144 168 192
Millasx1.00020 40 60 80 100 120 140 160
Kmx1.000 30 60 90 120 150 180 210 240
Conducciones, manguitos y conexiones del combustible
Sistema de refrigeración
Refrigerante del motor*
6
Estado de la batería Revise cada 12.000 km (8.000 millas) o 6 meses
Conducciones, manguitos y conexiones del freno I I I I I I I I
Pedal del freno I I I I
Freno de estacionamiento I I I I I I I I
Líquido de frenos/embrague (opcional) R R R R R R R R
Frenos de disco y pastillas I I I I I I I I
Líquido y manguitos de la dirección asistidaI I I I I I I I
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTO
PROGRAMA DE MANTENIMIENTO NORMAL (PARA EUROPA A2 2,5 MOTOR DIESEL) (CONT.)
Revise todos los días el nivel de refrigerante y las posibles fugas
Inspeccione la bomba de agua cuando sustituya la correa de transmisión o de
distribución
Inicialmente, cambie cada 210.000 km (120.000 millas) o cada 10 años:
posteriormente, cambie cada 30.000 km (20.000 millas) o cada 24 meses*7
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*6: Al añadir refrigerante, utilice sólo agua desionaza o agua suave para su vehículo y nunca mezcle aguas duras con el refrigerante llenado en
la fábrica. Una mezcla inadecuada para el refrigerante puede ocasionar una avería grave o daños en el motor.
*
7: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.
Revise cada 20.000 km (12.500 millas) o 12 meses

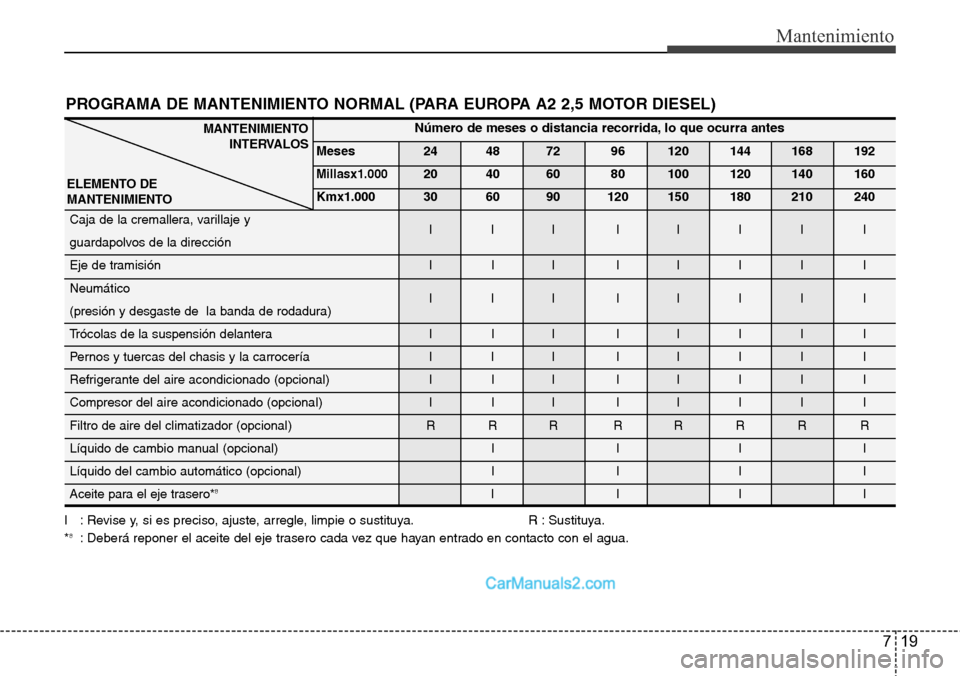

Page 298 of 375

719
Mantenimiento
Número de meses o distancia recorrida, lo que ocurra antes
Meses 24 48 72 96 120 144 168 192
Millasx1.00020 40 60 80 100 120 140 160
Kmx1.000 30 60 90 120 150 180 210 240
Caja de la cremallera, varillaje y
III IIIII
guardapolvos de la dirección
Eje de tramisión I I I I I I I I
Neumático
III IIIII
(presión y desgaste de la banda de rodadura)
Trócolas de la suspensión delantera I I I I I I I I
Pernos y tuercas del chasis y la carrocería I I I I I I I I
Refrigerante del aire acondicionado (opcional) I I I I I I I I
Compresor del aire acondicionado (opcional) I I I I I I I I
Filtro de aire del climatizador (opcional) R R R R R R R R
Líquido de cambio manual (opcional) I I I I
Líquido del cambio automático (opcional) I I I I
Aceite para el eje trasero*8IIII
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTO
PROGRAMA DE MANTENIMIENTO NORMAL (PARA EUROPA A2 2,5 MOTOR DIESEL)
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*8: Deberá reponer el aceite del eje trasero cada vez que hayan entrado en contacto con el agua.

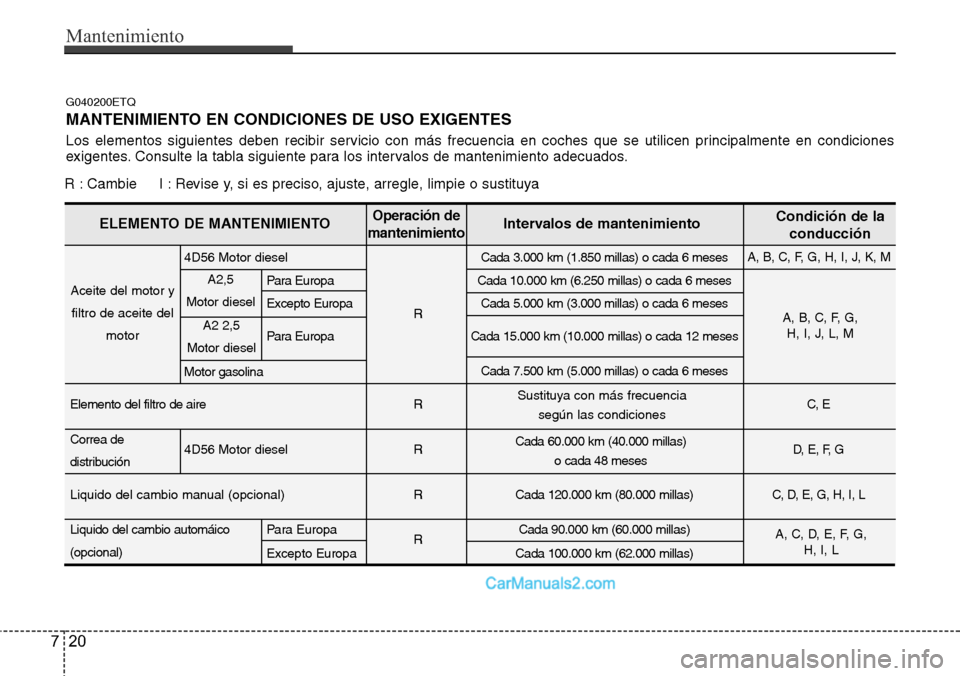

Page 299 of 375

Mantenimiento
20 7
G040200ETQ
MANTENIMIENTO EN CONDICIONES DE USO EXIGENTES
Los elementos siguientes deben recibir servicio con más frecuencia en coches que se utilicen principalmente en condiciones
exigentes. Consulte la tabla siguiente para los intervalos de mantenimiento adecuados.
R : Cambie I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya
4D56 Motor dieselCada 3.000 km (1.850 millas) o cada 6 meses
Para Europa Cada 10.000 km (6.250 millas) o cada 6 meses
Excepto Europa
RCada 5.000 km (3.000 millas) o cada 6 meses
Para Europa Cada 15.000 km (10.000 millas) o cada 12 meses
Motor gasolinaCada 7.500 km (5.000 millas) o cada 6 meses
Elemento del filtro de aire R C, E
Correa de
4D
56 Motor dieselR D, E, F, G
distribución
Liquido del cambio manual (opcional) RCada 120.000 km (80.000 millas) C, D, E, G, H, I, L
Liquido del cambio automáico Para Europa
RCada 90.000 km (60.000 millas)
(opcional)
Excepto EuropaCada 100.000 km (62.000 millas)
ELEMENTO DE MANTENIMIENTOOperación de
mantenimientoIntervalos de mantenimientoCondición de la
conducción
Sustituya con más frecuencia
según las condiciones
Cada 60.000 km (40.000 millas)
o cada 48 meses
A, B, C, F, G,
H, I, J, L, M A, B, C, F, G, H, I, J, K, M
A, C, D, E, F, G,
H, I, L
A2,5
Motor diesel
A2 2,5
Motor diesel
Aceite del motor y
filtro de aceite del
motor

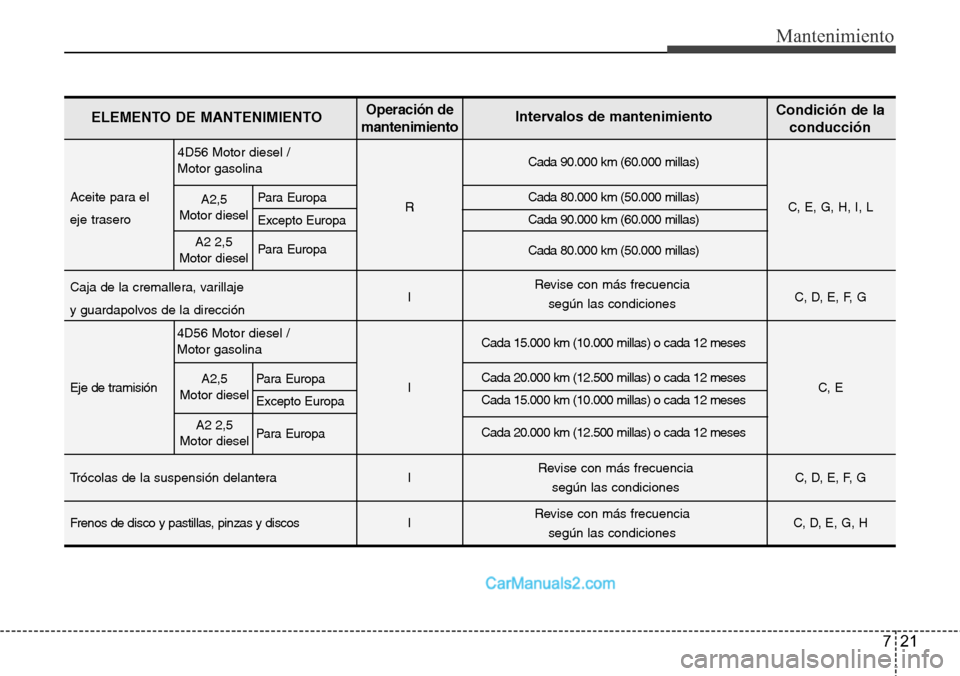

Page 300 of 375

721
Mantenimiento
Cada 90.000 km (60.000 millas)
Aceite para el
RCada 80.000 km (50.000 millas)
C, E, G, H, I, L
eje traseroCada 90.000 km (60.000 millas)
Cada 80.000 km (50.000 millas)
Caja de la cremallera, varillaje
I C, D, E, F, G
y guardapolvos de la dirección
Cada 15.000 km (10.000 millas) o cada 12 meses
Eje de tramisión ICada 20.000 km (12.500 millas) o cada 12 meses
C, E
Cada 15.000 km (10.000 millas) o cada 12 meses
Cada 20.000 km (12.500 millas) o cada 12 meses
Trócolas de la suspensión delantera I C, D, E, F, G
Frenos de disco y pastillas, pinzas y discos I C, D, E, G, H
ELEMENTO DE MANTENIMIENTOOperación de
mantenimientoIntervalos de mantenimientoCondición de la
conducción
Revise con más frecuencia
según las condiciones
Revise con más frecuencia
según las condiciones Revise con más frecuencia
según las condiciones
A2,5
Motor diesel
A2 2,5
Motor dieselPara Europa
Excepto Europa
Para Europa
4D56 Motor diesel /
Motor gasolina
A2,5
Motor diesel
A2 2,5
Motor dieselPara Europa
Excepto Europa
Para Europa
4D56 Motor diesel /
Motor gasolina

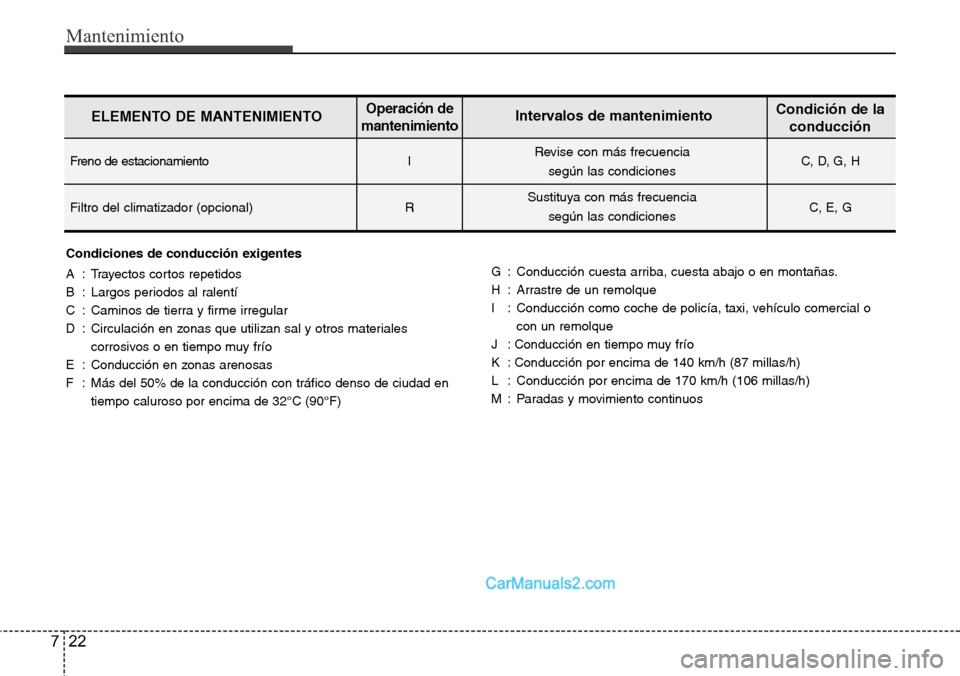

Page 301 of 375

Mantenimiento
22 7
Condiciones de conducción exigentes
A : Trayectos cortos repetidos
B : Largos periodos al ralentí
C : Caminos de tierra y firme irregular
D : Circulación en zonas que utilizan sal y otros materiales
corrosivos o en tiempo muy frío
E : Conducción en zonas arenosas
F : Más del 50% de la conducción con tráfico denso de ciudad en
tiempo caluroso por encima de 32°C (90°F)G : Conducción cuesta arriba, cuesta abajo o en montañas.
H : Arrastre de un remolque
I : Conducción como coche de policía, taxi, vehículo comercial o
con un remolque
J : Conducción en tiempo muy frío
K : Conducción por encima de 140 km/h (87 millas/h)
L : Conducción por encima de 170 km/h (106 millas/h)
M : Paradas y movimiento continuos
Freno de estacionamiento I C, D, G, H
Filtro del climatizador (opcional) R C, E, G
ELEMENTO DE MANTENIMIENTOOperación de
mantenimientoIntervalos de mantenimientoCondición de la
conducción
Revise con más frecuencia
según las condiciones
Sustituya con más frecuencia
según las condiciones

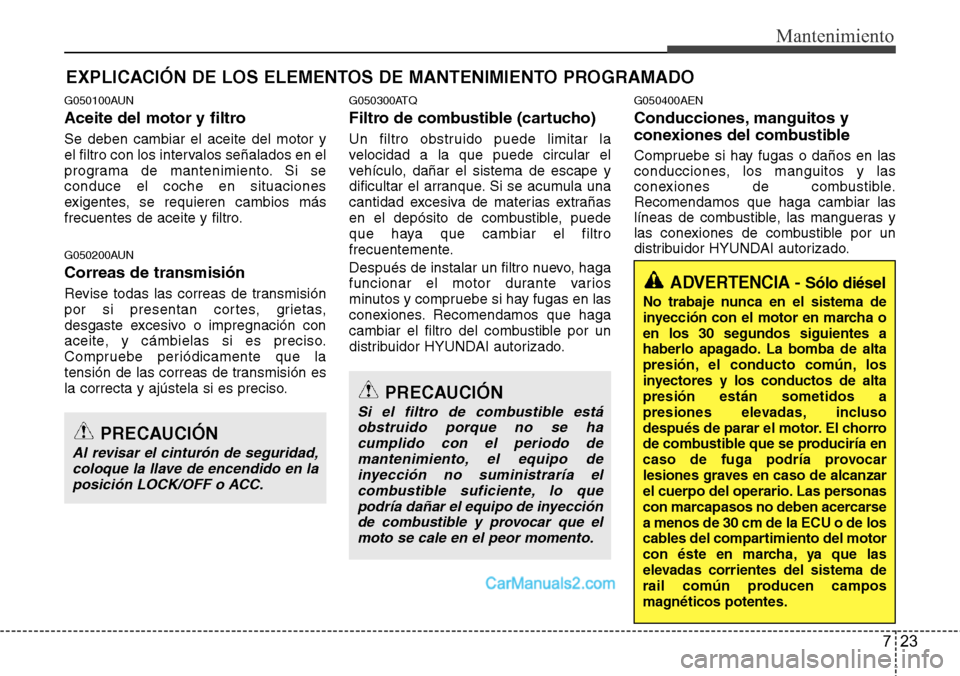

Page 302 of 375

723
Mantenimiento
EXPLICACIÓN DE LOS ELEMENTOS DE MANTENIMIENTO PROGRAMADO
G050100AUN
Aceite del motor y filtro
Se deben cambiar el aceite del motor y
el filtro con los intervalos señalados en el
programa de mantenimiento. Si se
conduce el coche en situaciones
exigentes, se requieren cambios más
frecuentes de aceite y filtro.
G050200AUN
Correas de transmisión
Revise todas las correas de transmisión
por si presentan cortes, grietas,
desgaste excesivo o impregnación con
aceite, y cámbielas si es preciso.
Compruebe periódicamente que la
tensión de las correas de transmisión es
la correcta y ajústela si es preciso.
G050300ATQ
Filtro de combustible (cartucho)
Un filtro obstruido puede limitar la
velocidad a la que puede circular el
vehículo, dañar el sistema de escape y
dificultar el arranque. Si se acumula una
cantidad excesiva de materias extrañas
en el depósito de combustible, puede
que haya que cambiar el filtro
frecuentemente.
Después de instalar un filtro nuevo, haga
funcionar el motor durante varios
minutos y compruebe si hay fugas en las
conexiones. Recomendamos que haga
cambiar el filtro del combustible por un
distribuidor HYUNDAI autorizado.
G050400AEN
Conducciones, manguitos y
conexiones del combustible
Compruebe si hay fugas o daños en las
conducciones, los manguitos y las
conexiones de combustible.
Recomendamos que haga cambiar las
líneas de combustible, las mangueras y
las conexiones de combustible por un
distribuidor HYUNDAI autorizado.
ADVERTENCIA - Sólo diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha o
en los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de alta
presión están sometidos a
presiones elevadas, incluso
después de parar el motor. El chorro
de combustible que se produciría en
caso de fuga podría provocar
lesiones graves en caso de alcanzar
el cuerpo del operario. Las personas
con marcapasos no deben acercarse
a menos de 30 cm de la ECU o de los
cables del compartimiento del motor
con éste en marcha, ya que las
elevadas corrientes del sistema de
rail común producen campos
magnéticos potentes.
PRECAUCIÓN
Si el filtro de combustible está
obstruido porque no se ha
cumplido con el periodo de
mantenimiento, el equipo de
inyección no suministraría el
combustible suficiente, lo que
podría dañar el equipo de inyección
de combustible y provocar que el
moto se cale en el peor momento.
PRECAUCIÓN
Al revisar el cinturón de seguridad,
coloque la llave de encendido en la
posición LOCK/OFF o ACC.

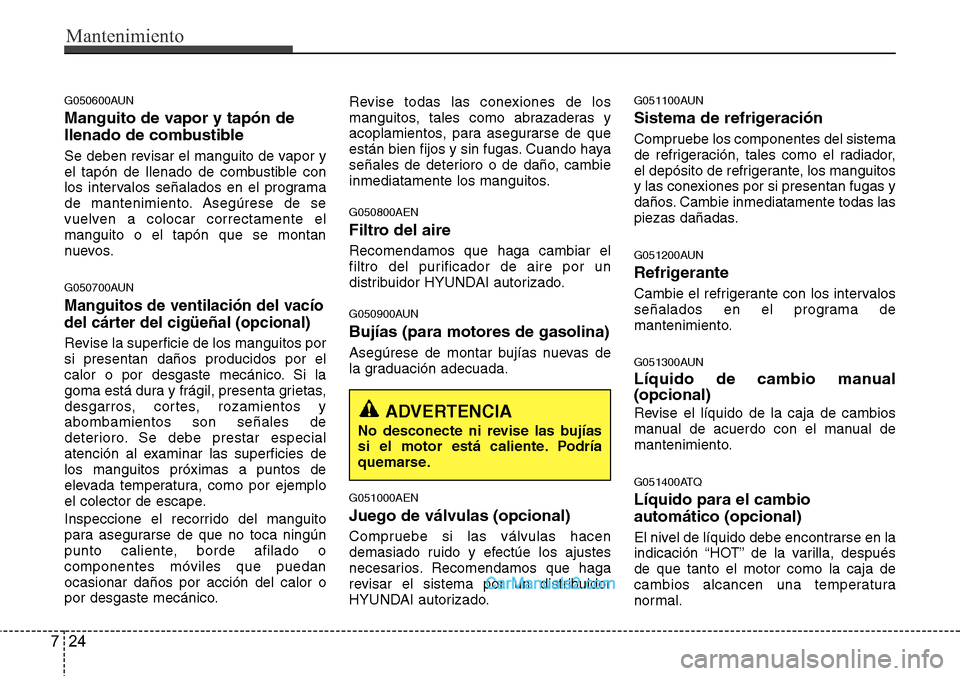

Page 303 of 375

Mantenimiento
24 7
G050600AUN
Manguito de vapor y tapón de
llenado de combustible
Se deben revisar el manguito de vapor y
el tapón de llenado de combustible con
los intervalos señalados en el programa
de mantenimiento. Asegúrese de se
vuelven a colocar correctamente el
manguito o el tapón que se montan
nuevos.
G050700AUN
Manguitos de ventilación del vacío
del cárter del cigüeñal (opcional)
Revise la superficie de los manguitos por
si presentan daños producidos por el
calor o por desgaste mecánico. Si la
goma está dura y frágil, presenta grietas,
desgarros, cortes, rozamientos y
abombamientos son señales de
deterioro. Se debe prestar especial
atención al examinar las superficies de
los manguitos próximas a puntos de
elevada temperatura, como por ejemplo
el colector de escape.
Inspeccione el recorrido del manguito
para asegurarse de que no toca ningún
punto caliente, borde afilado o
componentes móviles que puedan
ocasionar daños por acción del calor o
por desgaste mecánico.Revise todas las conexiones de los
manguitos, tales como abrazaderas y
acoplamientos, para asegurarse de que
están bien fijos y sin fugas. Cuando haya
señales de deterioro o de daño, cambie
inmediatamente los manguitos.
G050800AEN
Filtro del aire
Recomendamos que haga cambiar el
filtro del purificador de aire por un
distribuidor HYUNDAI autorizado.
G050900AUN
Bujías (para motores de gasolina)
Asegúrese de montar bujías nuevas de
la graduación adecuada.
G051000AEN
Juego de válvulas (opcional)
Compruebe si las válvulas hacen
demasiado ruido y efectúe los ajustes
necesarios. Recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
G051100AUN
Sistema de refrigeración
Compruebe los componentes del sistema
de refrigeración, tales como el radiador,
el depósito de refrigerante, los manguitos
y las conexiones por si presentan fugas y
daños. Cambie inmediatamente todas las
piezas dañadas.
G051200AUN
Refrigerante
Cambie el refrigerante con los intervalos
señalados en el programa de
mantenimiento.
G051300AUN
Líquido de cambio manual
(opcional)
Revise el líquido de la caja de cambios
manual de acuerdo con el manual de
mantenimiento.
G051400ATQ
Líquido para el cambio
automático (opcional)
El nivel de líquido debe encontrarse en la
indicación “HOT” de la varilla, después
de que tanto el motor como la caja de
cambios alcancen una temperatura
normal.
ADVERTENCIA
No desconecte ni revise las bujías
si el motor está caliente. Podría
quemarse.
Page 304 of 375

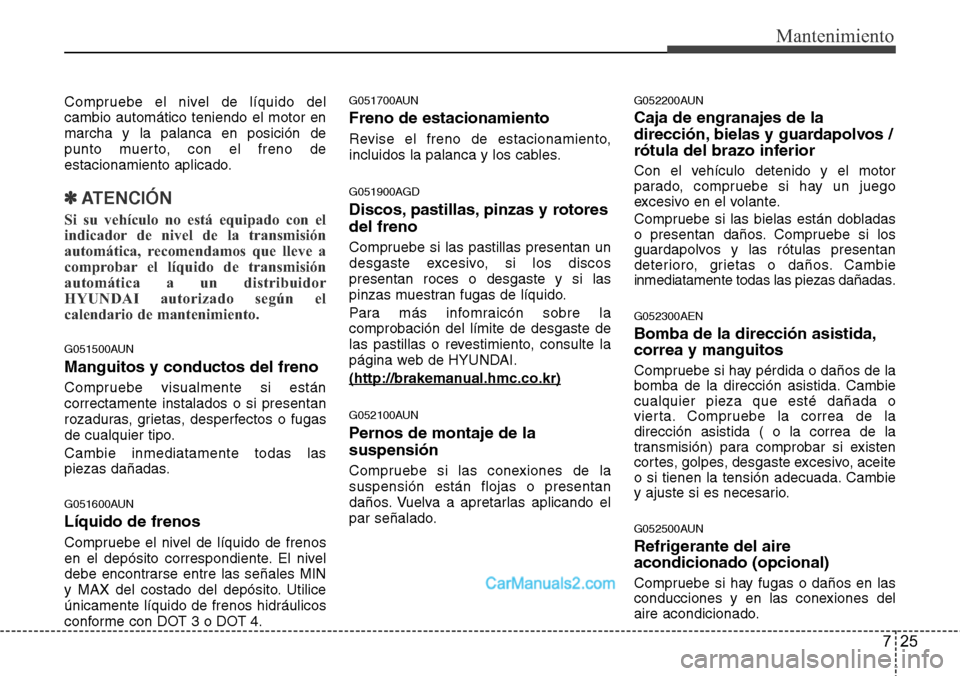

725
Mantenimiento
Compruebe el nivel de líquido del
cambio automático teniendo el motor en
marcha y la palanca en posición de
punto muerto, con el freno de
estacionamiento aplicado.
✽ATENCIÓN
Si su vehículo no está equipado con el
indicador de nivel de la transmisión
automática, recomendamos que lleve a
comprobar el líquido de transmisión
automática a un distribuidor
HYUNDAI autorizado según el
calendario de mantenimiento.
G051500AUN
Manguitos y conductos del freno
Compruebe visualmente si están
correctamente instalados o si presentan
rozaduras, grietas, desperfectos o fugas
de cualquier tipo.
Cambie inmediatamente todas las
piezas dañadas.
G051600AUN
Líquido de frenos
Compruebe el nivel de líquido de frenos
en el depósito correspondiente. El nivel
debe encontrarse entre las señales MIN
y MAX del costado del depósito. Utilice
únicamente líquido de frenos hidráulicos
conforme con DOT 3 o DOT 4.
G051700AUN
Freno de estacionamiento
Revise el freno de estacionamiento,
incluidos la palanca y los cables.
G051900AGD
Discos, pastillas, pinzas y rotores
del freno
Compruebe si las pastillas presentan un
desgaste excesivo, si los discos
presentan roces o desgaste y si las
pinzas muestran fugas de líquido.
Para más infomraicón sobre la
comprobación del límite de desgaste de
las pastillas o revestimiento, consulte la
página web de HYUNDAI.
(http://brakeman
ual.hmc.co.kr)
G052100AUN
Pernos de montaje de la
suspensión
Compruebe si las conexiones de la
suspensión están flojas o presentan
daños. Vuelva a apretarlas aplicando el
par señalado.
G052200AUN
Caja de engranajes de la
dirección, bielas y guardapolvos /
rótula del brazo inferior
Con el vehículo detenido y el motor
parado, compruebe si hay un juego
excesivo en el volante.
Compruebe si las bielas están dobladas
o presentan daños. Compruebe si los
guardapolvos y las rótulas presentan
deterioro, grietas o daños. Cambie
inmediatamente todas las piezas dañadas.
G052300AEN
Bomba de la dirección asistida,
correa y manguitos
Compruebe si hay pérdida o daños de la
bomba de la dirección asistida. Cambie
cualquier pieza que esté dañada o
vierta. Compruebe la correa de la
dirección asistida ( o la correa de la
transmisión) para comprobar si existen
cortes, golpes, desgaste excesivo, aceite
o si tienen la tensión adecuada. Cambie
y ajuste si es necesario.
G052500AUN
Refrigerante del aire
acondicionado (opcional)
Compruebe si hay fugas o daños en las
conducciones y en las conexiones del
aire acondicionado.
