Page 105 of 375
431
Características del vehículo
D140202ATQ

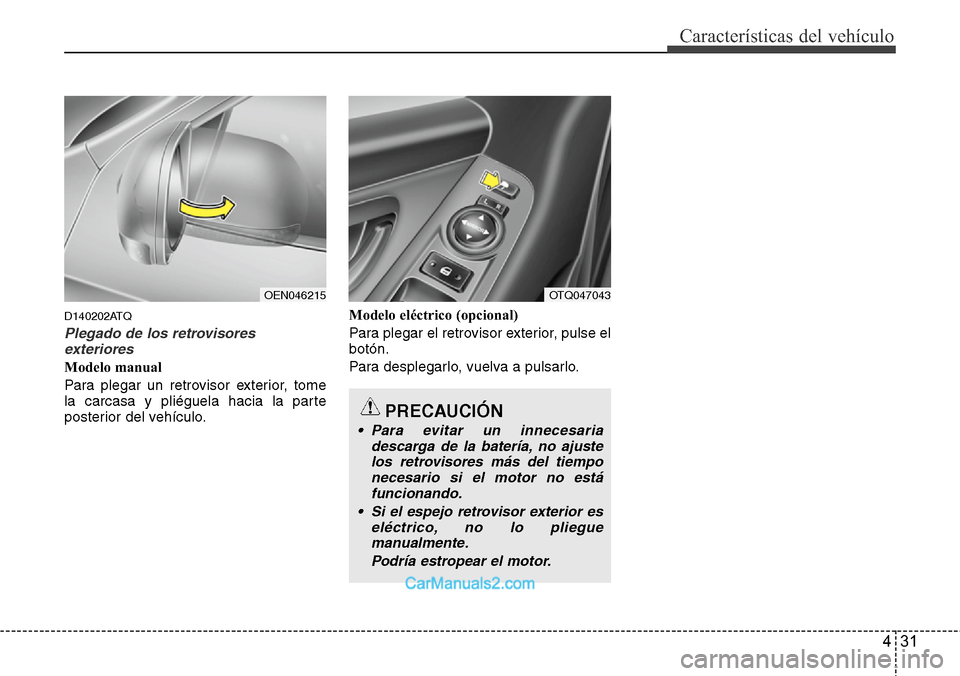

Plegado de los retrovisores
exteriores
Modelo manual
Para plegar un retrovisor exterior, tome
la carcasa y pliéguela hacia la parte
posterior del vehículo.Modelo eléctrico (opcional)
Para plegar el retrovisor exterior, pulse el
botón.
Para desplegarlo, vuelva a pulsarlo.
OEN046215
PRECAUCIÓN
• Para evitar un innecesaria
descarga de la batería, no ajuste
los retrovisores más del tiempo
necesario si el motor no está
funcionando.
• Si el espejo retrovisor exterior es
eléctrico, no lo pliegue
manualmente.
Podría estropear el motor.
OTQ047043
Page 106 of 375
Características del vehículo
32 4

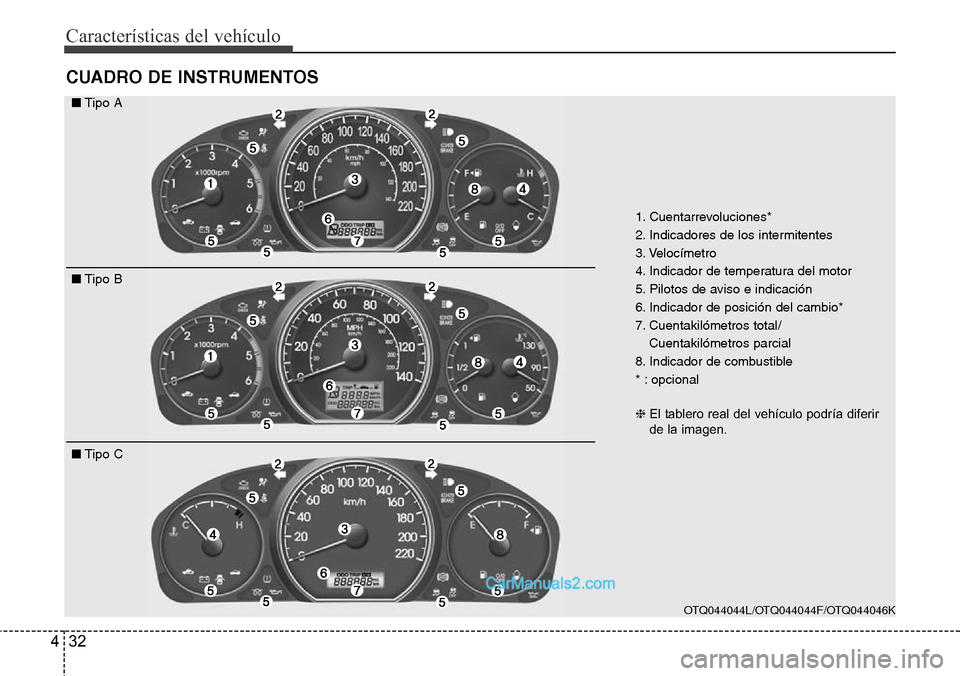

CUADRO DE INSTRUMENTOS
1. Cuentarrevoluciones*
2. Indicadores de los intermitentes
3. Velocímetro
4. Indicador de temperatura del motor
5. Pilotos de aviso e indicación
6. Indicador de posición del cambio*
7. Cuentakilómetros total/
Cuentakilómetros parcial
8. Indicador de combustible
* : opcional
❈El tablero real del vehículo podría diferir
de la imagen.
OTQ044044L/OTQ044044F/OTQ044046K
■Tipo A
■Tipo B
■Tipo C
Page 107 of 375

433
Características del vehículo

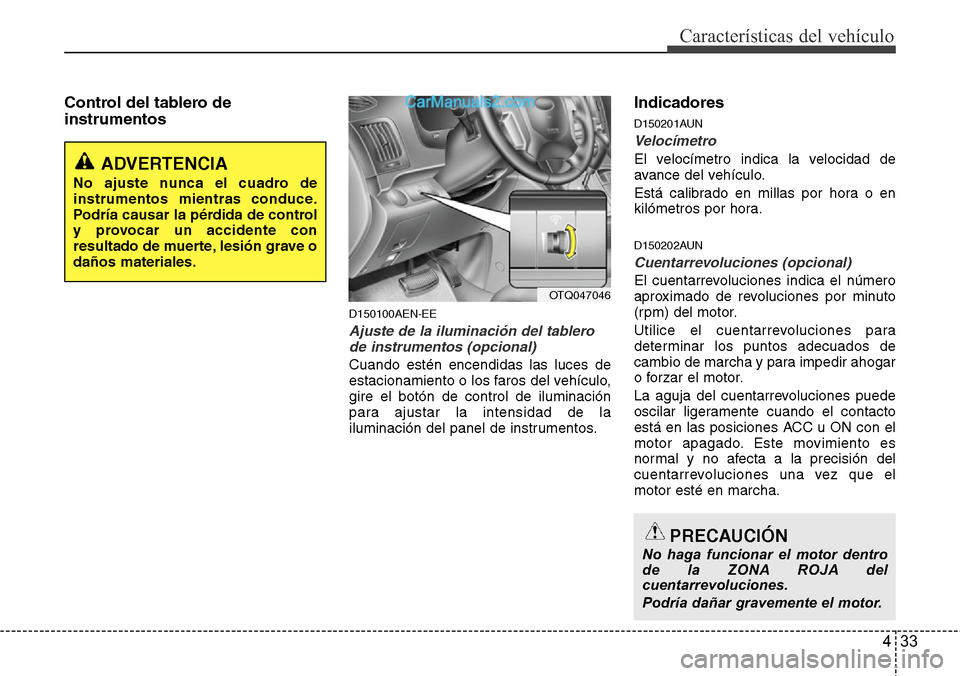

Control del tablero de
instrumentos
D150100AEN-EE
Ajuste de la iluminación del tablero
de instrumentos (opcional)
Cuando estén encendidas las luces de
estacionamiento o los faros del vehículo,
gire el botón de control de iluminación
para ajustar la intensidad de la
iluminación del panel de instrumentos.
Indicadores
D150201AUN
Velocímetro
El velocímetro indica la velocidad de
avance del vehículo.
Está calibrado en millas por hora o en
kilómetros por hora.
D150202AUN
Cuentarrevoluciones (opcional)
El cuentarrevoluciones indica el número
aproximado de revoluciones por minuto
(rpm) del motor.
Utilice el cuentarrevoluciones para
determinar los puntos adecuados de
cambio de marcha y para impedir ahogar
o forzar el motor.
La aguja del cuentarrevoluciones puede
oscilar ligeramente cuando el contacto
está en las posiciones ACC u ON con el
motor apagado. Este movimiento es
normal y no afecta a la precisión del
cuentarrevoluciones una vez que el
motor esté en marcha.OTQ047046
PRECAUCIÓN
No haga funcionar el motor dentro
de la ZONA ROJA del
cuentarrevoluciones.
Podría dañar gravemente el motor.
ADVERTENCIA
No ajuste nunca el cuadro de
instrumentos mientras conduce.
Podría causar la pérdida de control
y provocar un accidente con
resultado de muerte, lesión grave o
daños materiales.
Page 108 of 375

Características del vehículo
34 4
D150203AUN

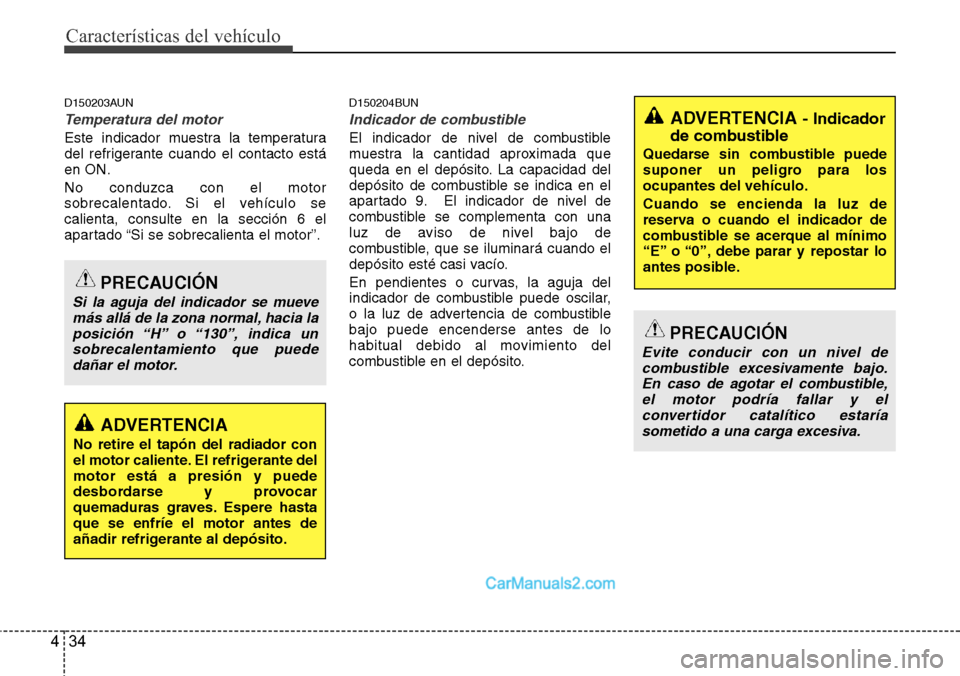

Temperatura del motor
Este indicador muestra la temperatura
del refrigerante cuando el contacto está
en ON.
No conduzca con el motor
sobrecalentado. Si el vehículo se
calienta, consulte en la sección 6 el
apartado “Si se sobrecalienta el motor”.
D150204BUN
Indicador de combustible
El indicador de nivel de combustible
muestra la cantidad aproximada que
queda en el depósito. La capacidad del
depósito de combustible se indica en el
apartado 9. El indicador de nivel de
combustible se complementa con una
luz de aviso de nivel bajo de
combustible, que se iluminará cuando el
depósito esté casi vacío.
En pendientes o curvas, la aguja del
indicador de combustible puede oscilar,
o la luz de advertencia de combustible
bajo puede encenderse antes de lo
habitual debido al movimiento del
combustible en el depósito.
ADVERTENCIA - Indicador
de combustible
Quedarse sin combustible puede
suponer un peligro para los
ocupantes del vehículo.
Cuando se encienda la luz de
reserva o cuando el indicador de
combustible se acerque al mínimo
“E” o “0”, debe parar y repostar lo
antes posible.
PRECAUCIÓN
Evite conducir con un nivel de
combustible excesivamente bajo.
En caso de agotar el combustible,
el motor podría fallar y el
convertidor catalítico estaría
sometido a una carga excesiva.
PRECAUCIÓN
Si la aguja del indicador se mueve
más allá de la zona normal, hacia la
posición “H” o “130”, indica un
sobrecalentamiento que puede
dañar el motor.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. El refrigerante del
motor está a presión y puede
desbordarse y provocar
quemaduras graves. Espere hasta
que se enfríe el motor antes de
añadir refrigerante al depósito.
Page 109 of 375
435
Características del vehículo
D150205AUN

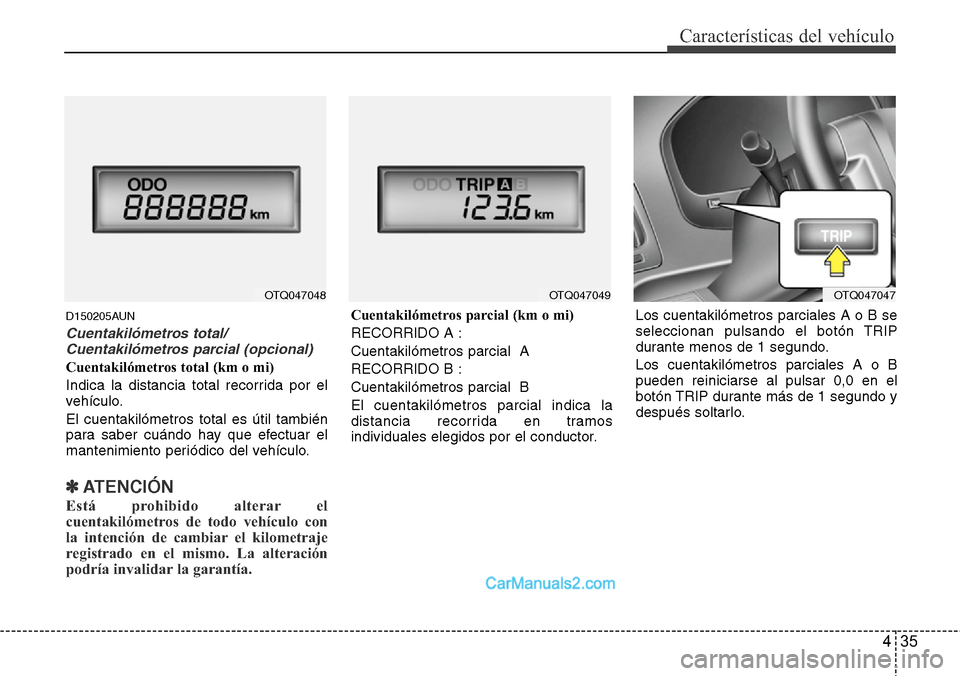

Cuentakilómetros total/
Cuentakilómetros parcial (opcional)
Cuentakilómetros total (km o mi)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.
✽ATENCIÓN
Está prohibido alterar el
cuentakilómetros de todo vehículo con
la intención de cambiar el kilometraje
registrado en el mismo. La alteración
podría invalidar la garantía.
Cuentakilómetros parcial (km o mi)
RECORRIDO A :
Cuentakilómetros parcial A
RECORRIDO B :
Cuentakilómetros parcial B
El cuentakilómetros parcial indica la
distancia recorrida en tramos
individuales elegidos por el conductor.Los cuentakilómetros parciales A o B se
seleccionan pulsando el botón TRIP
durante menos de 1 segundo.
Los cuentakilómetros parciales A o B
pueden reiniciarse al pulsar 0,0 en el
botón TRIP durante más de 1 segundo y
después soltarlo.
OTQ047049OTQ047047OTQ047048
Page 110 of 375

Características del vehículo
36 4
D150206ATQ

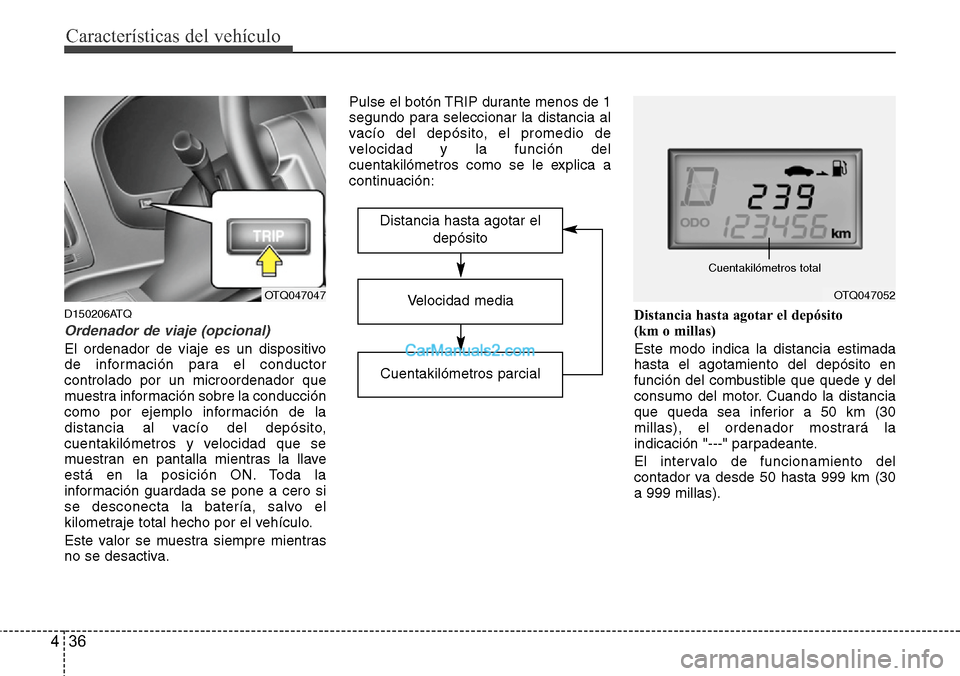

Ordenador de viaje (opcional)
El ordenador de viaje es un dispositivo
de información para el conductor
controlado por un microordenador que
muestra información sobre la conducción
como por ejemplo información de la
distancia al vacío del depósito,
cuentakilómetros y velocidad que se
muestran en pantalla mientras la llave
está en la posición ON. Toda la
información guardada se pone a cero si
se desconecta la batería, salvo el
kilometraje total hecho por el vehículo.
Este valor se muestra siempre mientras
no se desactiva.Pulse el botón TRIP durante menos de 1
segundo para seleccionar la distancia al
vacío del depósito, el promedio de
velocidad y la función del
cuentakilómetros como se le explica a
continuación:
Distancia hasta agotar el depósito
(km o millas)
Este modo indica la distancia estimada
hasta el agotamiento del depósito en
función del combustible que quede y del
consumo del motor. Cuando la distancia
que queda sea inferior a 50 km (30
millas), el ordenador mostrará la
indicación "---" parpadeante.
El intervalo de funcionamiento del
contador va desde 50 hasta 999 km (30
a 999 millas).
OTQ047052 Cuentakilómetros totalVelocidad media
Cuentakilómetros parcial
Distancia hasta agotar el
depósito
OTQ047047
Page 111 of 375

437
Características del vehículo
✽ATENCIÓN
• Si el vehículo no está nivelado o se ha
desconectado la batería, puede que la
función “Distancia hasta agotar el
depósito” no funcione correctamente.
Si se han repostado menos de 6 litros
(1,6 galones), puede que el ordenador
de viaje no registre el combustible
añadido.
• El consumo de combustible y la
distancia hasta el agotamiento del
depósito pueden variar
sustancialmente en función de las
condiciones del tráfico, los hábitos de
conducción y el estado del vehículo.
• El valor de la distancia hasta agotar el
depósito es una estimación. Este valor
puede diferir de la autonomía real.

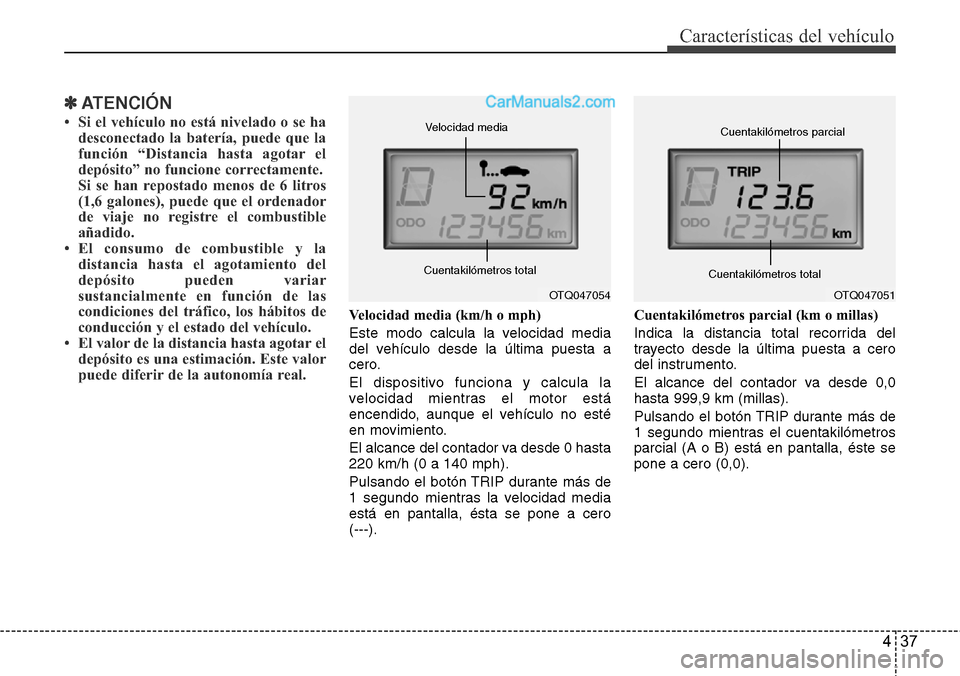

Velocidad media (km/h o mph)
Este modo calcula la velocidad media
del vehículo desde la última puesta a
cero.
El dispositivo funciona y calcula la
velocidad mientras el motor está
encendido, aunque el vehículo no esté
en movimiento.
El alcance del contador va desde 0 hasta
220 km/h (0 a 140 mph).
Pulsando el botón TRIP durante más de
1 segundo mientras la velocidad media
está en pantalla, ésta se pone a cero
(---).Cuentakilómetros parcial (km o millas)
Indica la distancia total recorrida del
trayecto desde la última puesta a cero
del instrumento.
El alcance del contador va desde 0,0
hasta 999,9 km (millas).
Pulsando el botón TRIP durante más de
1 segundo mientras el cuentakilómetros
parcial (A o B) está en pantalla, éste se
pone a cero (0,0).
OTQ047054 Velocidad media
Cuentakilómetros totalOTQ047051 Cuentakilómetros parcial
Cuentakilómetros total
Page 112 of 375

Características del vehículo
38 4
D150300AEN

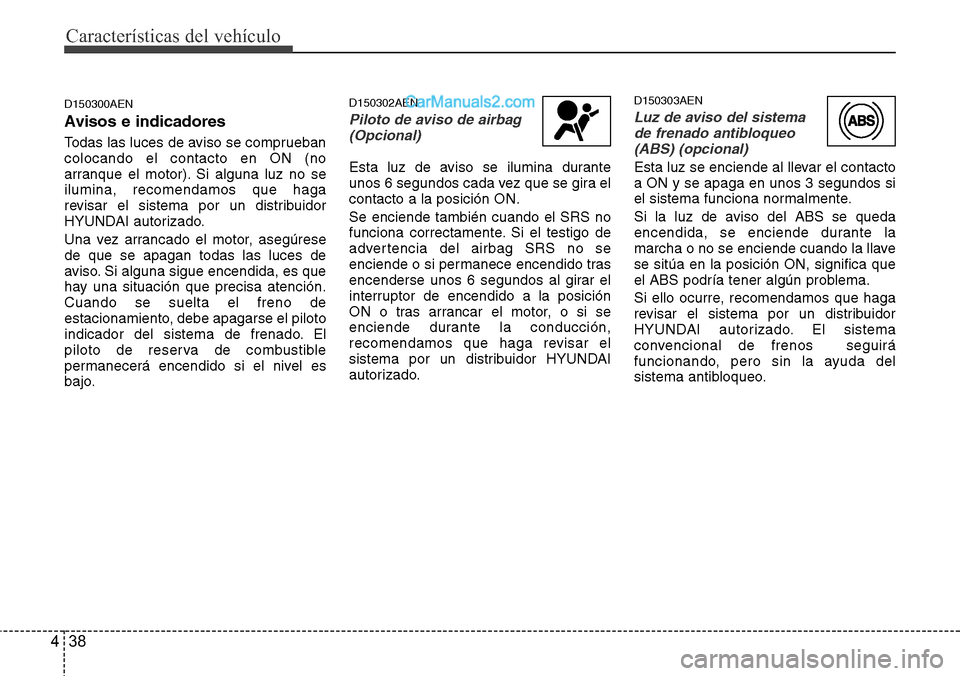

Avisos e indicadores
Todas las luces de aviso se comprueban
colocando el contacto en ON (no
arranque el motor). Si alguna luz no se
ilumina, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
Una vez arrancado el motor, asegúrese
de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.
Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es
bajo.
D150302AEN
Piloto de aviso de airbag
(Opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira el
contacto a la posición ON.
Se enciende también cuando el SRS no
funciona correctamente. Si el testigo de
advertencia del airbag SRS no se
enciende o si permanece encendido tras
encenderse unos 6 segundos al girar el
interruptor de encendido a la posición
ON o tras arrancar el motor, o si se
enciende durante la conducción,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
D150303AEN
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto
a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llave
se sitúa en la posición ON, significa que
el ABS podría tener algún problema.
Si ello ocurre, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.
