Estos faros están diseñador para no
deslumbrar al resto de conductores.
No necesita cambiar los faros en un
país donde se conduzca por el lado
opuesto.
Cambio de la bombilla del
faro, de posición, del
intermitente delantero,
antiniebla delantera
(1) Luz del intermitente delantero
(2) Luz de curvas estática
(3) Faro (carretera/cruce)
(4) Luz de posición/luces diurnas (opcional)
(5) Faro antiniebla
Faro (tipo HID)
1.Apague el motor.
2.Abra el capó.
3.Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
4.Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del casquillo.
ODH073039
ODH073064L

7-63
7
Mantenimiento

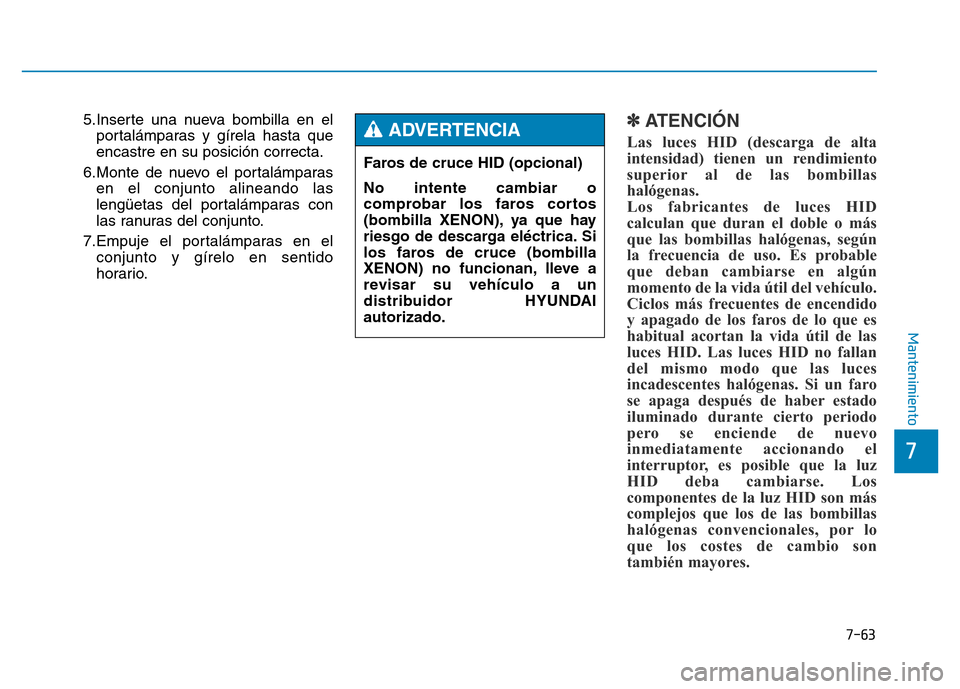

5.Inserte una nueva bombilla en elportalámparas y gírela hasta que
encastre en su posición correcta.
6.Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7.Empuje el portalámparas en el conjunto y gírelo en sentido
horario.✽ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas
halógenas.
Los fabricantes de luces HID
calculan que duran el doble o más
que las bombillas halógenas, según
la frecuencia de uso. Es probable
que deban cambiarse en algún
momento de la vida útil del vehículo.
Ciclos más frecuentes de encendido
y apagado de los faros de lo que es
habitual acortan la vida útil de las
luces HID. Las luces HID no fallan
del mismo modo que las luces
incadescentes halógenas. Si un faro
se apaga después de haber estado
iluminado durante cierto periodo
pero se enciende de nuevo
inmediatamente accionando el
interruptor, es posible que la luz
HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo
que los costes de cambio son
también mayores.
Faros de cruce HID (opcional)
No intente cambiar o
comprobar los faros cortos
(bombilla XENON), ya que hay
riesgo de descarga eléctrica. Si
los faros de cruce (bombilla
XENON) no funcionan, lleve a
revisar su vehículo a un
distribuidor HYUNDAI
autorizado.
ADVERTENCIA

7-64
Mantenimiento
✽ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de
un accidente o después de reinstalar
el conjunto de los faros por un
distribuidor HYUNDAI autorizado.
Intermitente delantero/Luz de curvas estática
1.Apague el motor.
2.Abra el capó. 3.Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
4.Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del casquillo.
5.Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
6.Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7.Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
ODH073066L
ODH073065L
■ Intermitente delantero
■Luz de curvas estática

7-65
7
Mantenimiento

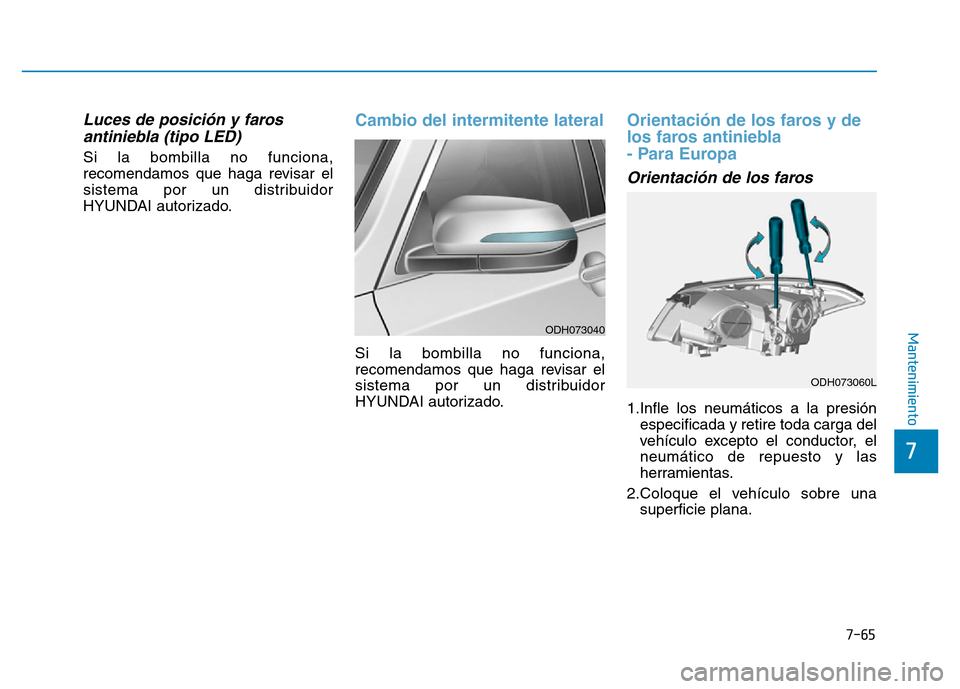

Luces de posición y farosantiniebla (tipo LED)
Si la bombilla no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Si la bombilla no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Orientación de los faros y de
los faros antiniebla
- Para Europa
Orientación de los faros
1.Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2.Coloque el vehículo sobre una superficie plana.
ODH073060L
ODH073040

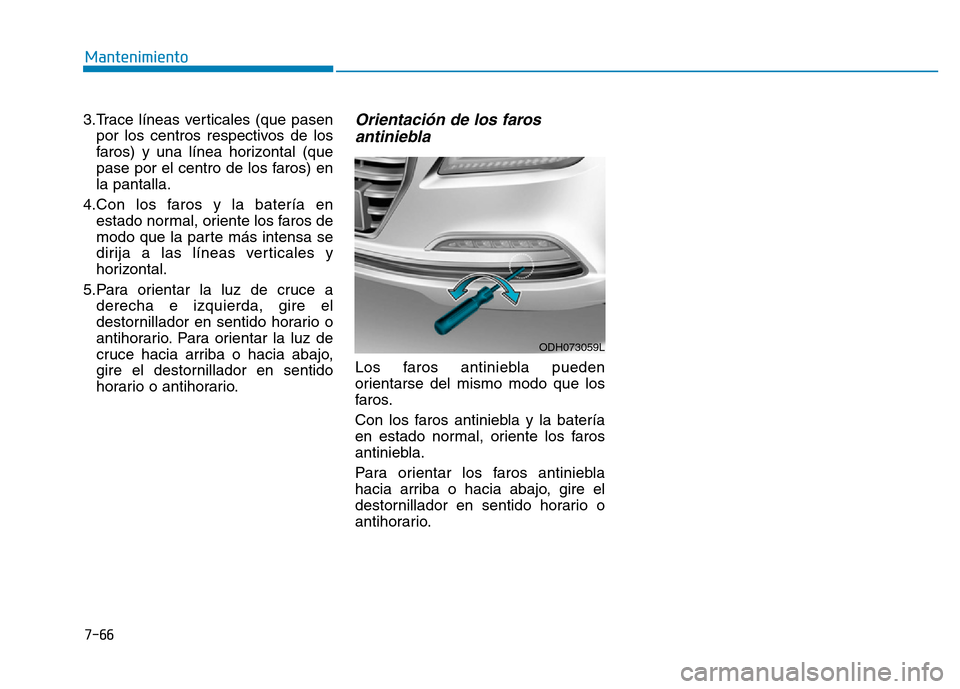

3.Trace líneas verticales (que pasenpor los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla.
4.Con los faros y la batería en estado normal, oriente los faros de
modo que la parte más intensa se
dirija a las líneas verticales y
horizontal.
5.Para orientar la luz de cruce a derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.Orientación de los farosantiniebla
Los faros antiniebla pueden
orientarse del mismo modo que los
faros.
Con los faros antiniebla y la batería
en estado normal, oriente los faros
antiniebla.
Para orientar los faros antiniebla
hacia arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
7-66
Mantenimiento
ODH073059L

7-67
7
Mantenimiento

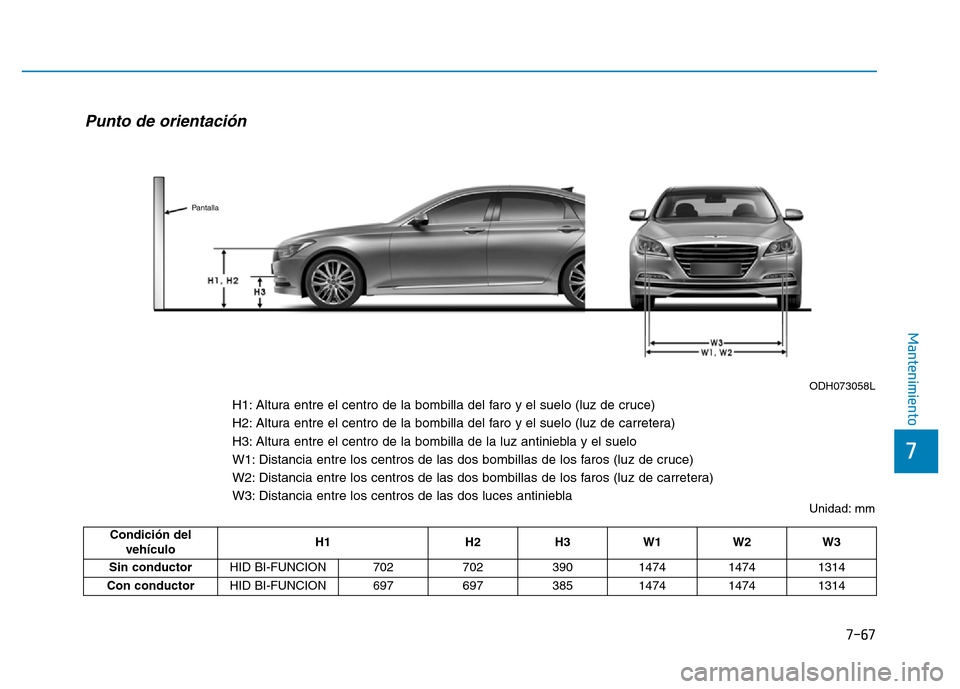

Condición delvehículo H1 H2 H3 W1 W2 W3
Sin conductor HID BI-FUNCION 702 702 390 1474 1474 1314
Con conductor HID BI-FUNCION 697 697 385 1474 1474 1314
Unidad: mm
Punto de orientación
ODH073058L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla
Pantalla

7-68
Mantenimiento
Faro de cruce (lado IZQ)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OMD051054L
■Basado en una pantalla de 10m
Línea vertical del centro de la bombilla del faro izquierdoLínea vertical del centro de la bombilla del faro derecho
Línea horizontal del centro de la bombilla del faro
SUELOW1 (luz de cruce)
H1 (luz de cruce)
LÍNEA DE CORTE
Eje del vehículo

7-69
7
Mantenimiento
Faro de cruce (lado DCH)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OMD051055L
■Basado en una pantalla de 10m
