2015 Hyundai Genesis Manual del propietario (in Spanish)

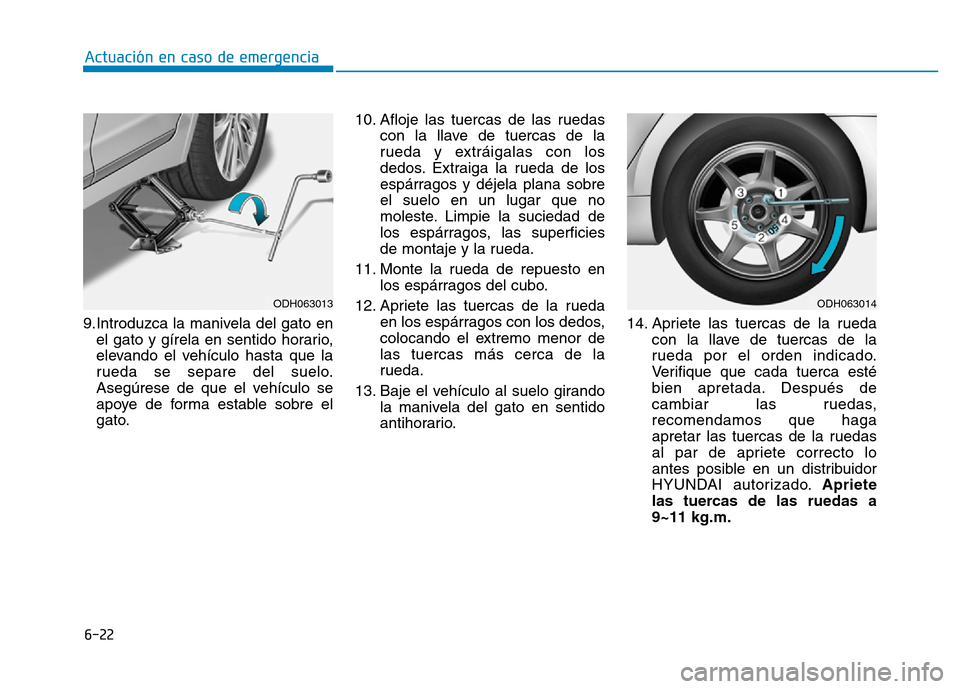

6-22
Actuación en caso de emergencia
9.Introduzca la manivela del gato en el gato y gírela en sentido horario,
elevando el vehículo hasta que la
rueda se separe del suelo.
Asegúrese de que el vehículo se
apoye de forma estable sobre el
gato. 10. Afloje las tuercas de las ruedas
con la llave de tuercas de la
rueda y extráigalas con los
dedos. Extraiga la rueda de los
espárragos y déjela plana sobre
el suelo en un lugar que no
moleste. Limpie la suciedad de
los espárragos, las superficies
de montaje y la rueda.
11. Monte la rueda de repuesto en los espárragos del cubo.
12. Apriete las tuercas de la rueda en los espárragos con los dedos,
colocando el extremo menor de
las tuercas más cerca de la
rueda.
13. Baje el vehículo al suelo girando la manivela del gato en sentido
antihorario. 14. Apriete las tuercas de la rueda
con la llave de tuercas de la
rueda por el orden indicado.
Verifique que cada tuerca esté
bien apretada. Después de
cambiar las ruedas,
recomendamos que haga
apretar las tuercas de la ruedas
al par de apriete correcto lo
antes posible en un distribuidor
HYUNDAI autorizado. Apriete
las tuercas de las ruedas a
9~11 kg.m.
ODH063014ODH063013

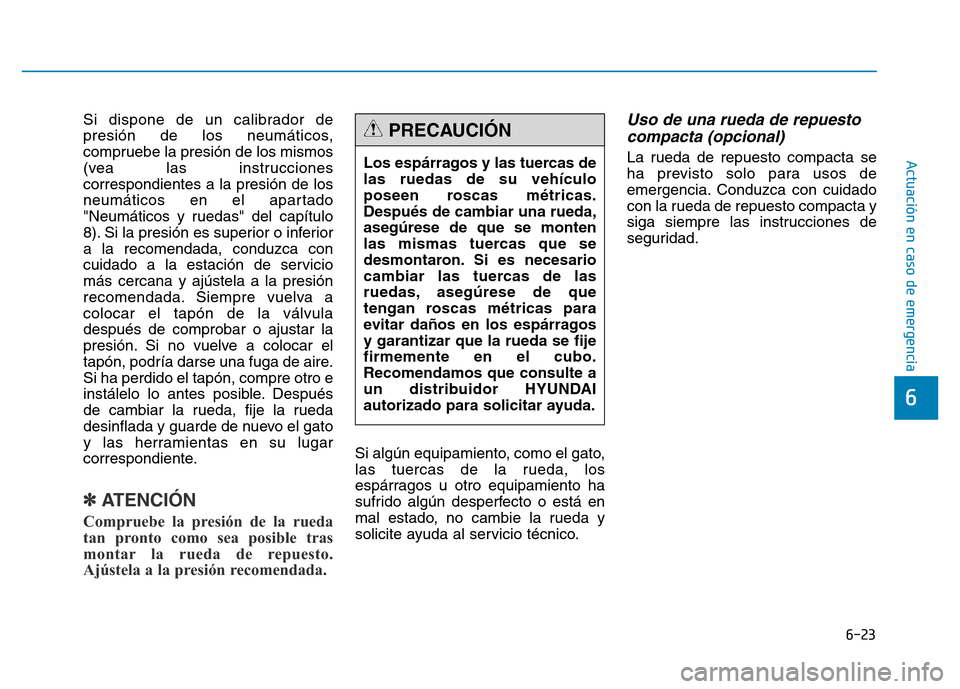

6-23
Actuación en caso de emergencia
6
Si dispone de un calibrador de
presión de los neumáticos,
compruebe la presión de los mismos
(vea las instrucciones
correspondientes a la presión de los
neumáticos en el apartado
"Neumáticos y ruedas" del capítulo
8). Si la presión es superior o inferior
a la recomendada, conduzca con
cuidado a la estación de servicio
más cercana y ajústela a la presión
recomendada. Siempre vuelva a
colocar el tapón de la válvula
después de comprobar o ajustar la
presión. Si no vuelve a colocar el
tapón, podría darse una fuga de aire.
Si ha perdido el tapón, compre otro e
instálelo lo antes posible. Después
de cambiar la rueda, fije la rueda
desinflada y guarde de nuevo el gato
y las herramientas en su lugar
correspondiente.
✽ATENCIÓN
Compruebe la presión de la rueda
tan pronto como sea posible tras
montar la rueda de repuesto.
Ajústela a la presión recomendada.
Si algún equipamiento, como el gato,
las tuercas de la rueda, los
espárragos u otro equipamiento ha
sufrido algún desperfecto o está en
mal estado, no cambie la rueda y
solicite ayuda al servicio técnico.
Uso de una rueda de repuestocompacta (opcional)
La rueda de repuesto compacta se
ha previsto solo para usos de
emergencia. Conduzca con cuidado
con la rueda de repuesto compacta y
siga siempre las instrucciones de
seguridad.
Los espárragos y las tuercas de
las ruedas de su vehículo
poseen roscas métricas.
Después de cambiar una rueda,
asegúrese de que se monten
las mismas tuercas que se
desmontaron. Si es necesario
cambiar las tuercas de las
ruedas, asegúrese de que
tengan roscas métricas para
evitar daños en los espárragos
y garantizar que la rueda se fije
firmemente en el cubo.
Recomendamos que consulte a
un distribuidor HYUNDAI
autorizado para solicitar ayuda.
PRECAUCIÓN

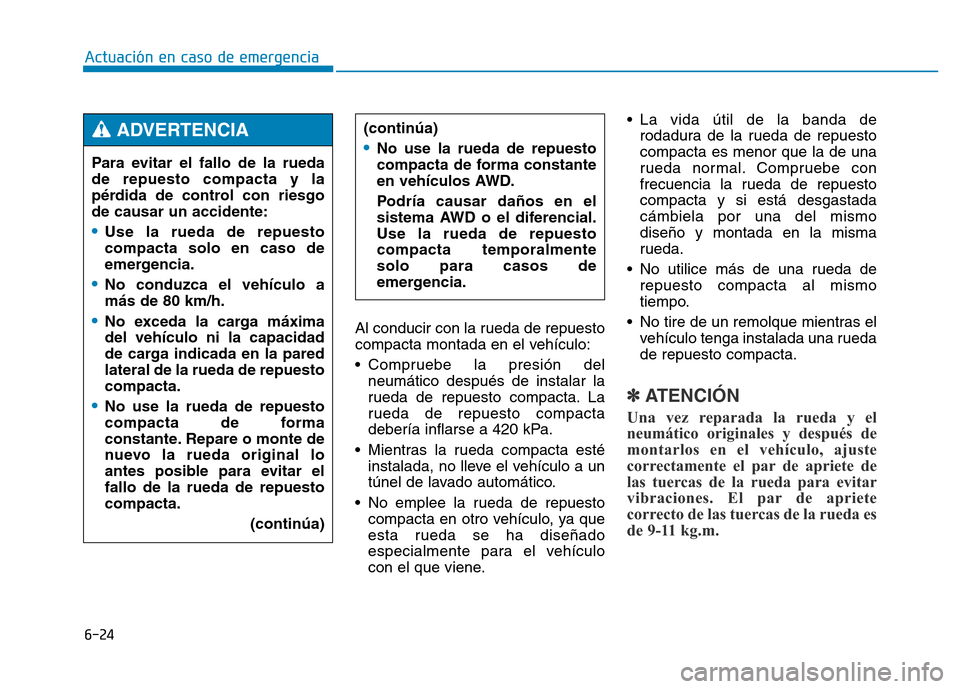

6-24
Al conducir con la rueda de repuesto
compacta montada en el vehículo:
• Compruebe la presión delneumático después de instalar la
rueda de repuesto compacta. La
rueda de repuesto compacta
debería inflarse a 420 kPa.
• Mientras la rueda compacta esté instalada, no lleve el vehículo a un
túnel de lavado automático.
• No emplee la rueda de repuesto compacta en otro vehículo, ya que
esta rueda se ha diseñado
especialmente para el vehículo
con el que viene. • La vida útil de la banda de
rodadura de la rueda de repuesto
compacta es menor que la de una
rueda normal. Compruebe con
frecuencia la rueda de repuesto
compacta y si está desgastada
cámbiela por una del mismo
diseño y montada en la misma
rueda.
• No utilice más de una rueda de repuesto compacta al mismo
tiempo.
• No tire de un remolque mientras el vehículo tenga instalada una rueda
de repuesto compacta.
✽ATENCIÓN
Una vez reparada la rueda y el
neumático originales y después de
montarlos en el vehículo, ajuste
correctamente el par de apriete de
las tuercas de la rueda para evitar
vibraciones. El par de apriete
correcto de las tuercas de la rueda es
de 9-11 kg.m.
Actuación en caso de emergencia
(continúa)
•No use la rueda de repuesto
compacta de forma constante
en vehículos AWD.
Podría causar daños en el
sistema AWD o el diferencial.
Use la rueda de repuesto
compacta temporalmente
solo para casos de
emergencia.Para evitar el fallo de la rueda
de repuesto compacta y la
pérdida de control con riesgo
de causar un accidente:
•Use la rueda de repuesto
compacta solo en caso de
emergencia.
•No conduzca el vehículo a
más de 80 km/h.
•No exceda la carga máxima
del vehículo ni la capacidad
de carga indicada en la pared
lateral de la rueda de repuesto
compacta.
•No use la rueda de repuesto
compacta de forma
constante. Repare o monte de
nuevo la rueda original lo
antes posible para evitar el
fallo de la rueda de repuesto
compacta.(continúa)
ADVERTENCIA

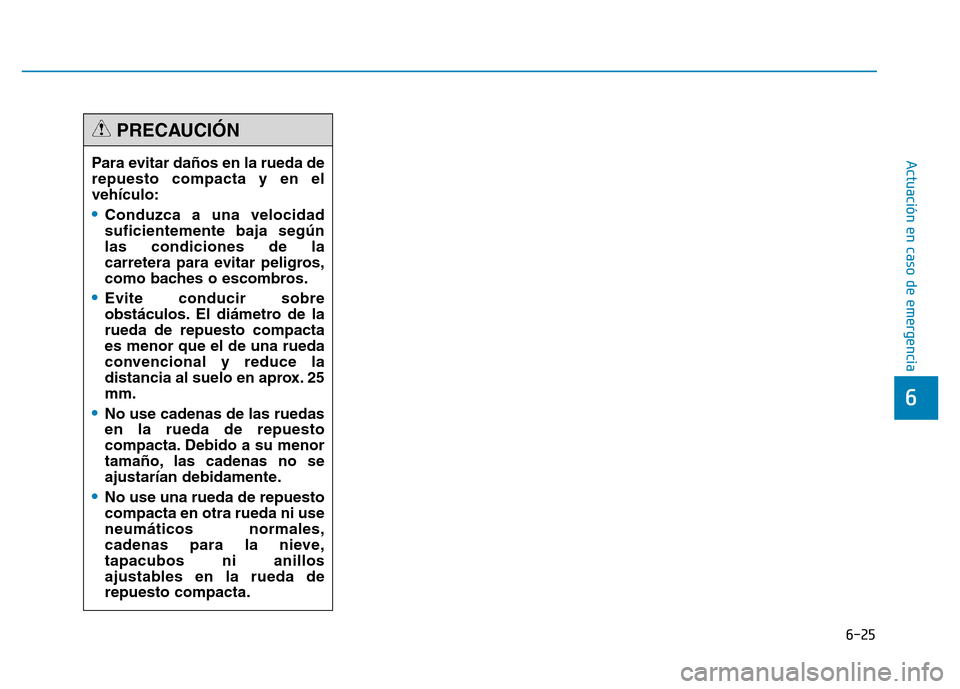

6-25
Actuación en caso de emergencia
6
Para evitar daños en la rueda de
repuesto compacta y en el
vehículo:
•Conduzca a una velocidad
suficientemente baja según
las condiciones de la
carretera para evitar peligros,
como baches o escombros.
•Evite conducir sobre
obstáculos. El diámetro de la
rueda de repuesto compacta
es menor que el de una rueda
convencional y reduce la
distancia al suelo en aprox. 25
mm.
•No use cadenas de las ruedas
en la rueda de repuesto
compacta. Debido a su menor
tamaño, las cadenas no se
ajustarían debidamente.
•No use una rueda de repuesto
compacta en otra rueda ni use
neumáticos normales,
cadenas para la nieve,
tapacubos ni anillos
ajustables en la rueda de
repuesto compacta.
PRECAUCIÓN

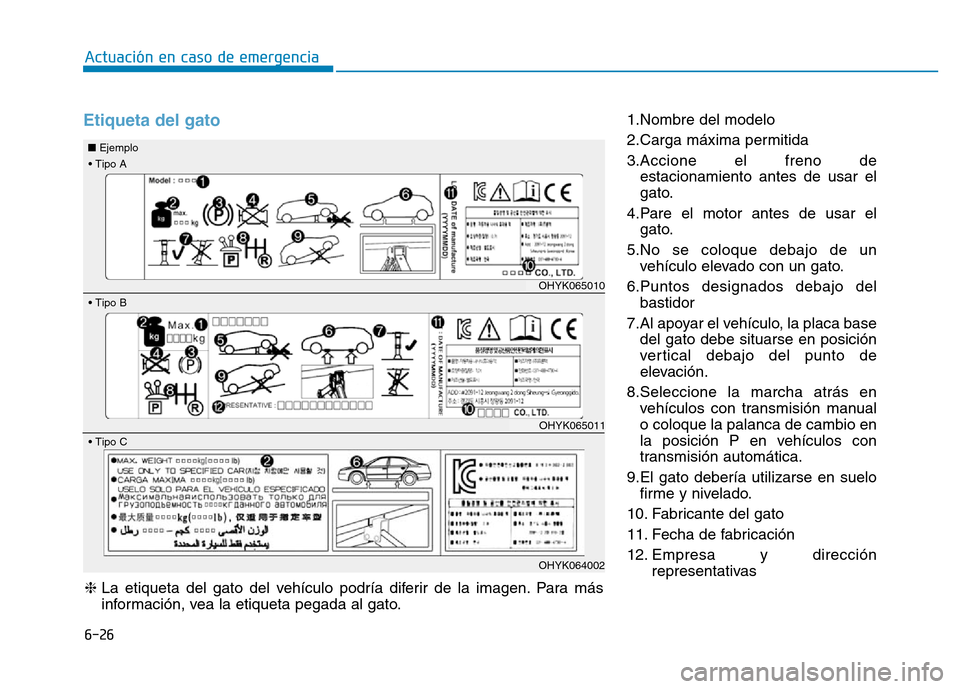

6-26
Actuación en caso de emergencia
Etiqueta del gato 1.Nombre del modelo
2.Carga máxima permitida
3.Accione el freno deestacionamiento antes de usar el
gato.
4.Pare el motor antes de usar el gato.
5.No se coloque debajo de un vehículo elevado con un gato.
6.Puntos designados debajo del bastidor
7.Al apoyar el vehículo, la placa base del gato debe situarse en posición
vertical debajo del punto de
elevación.
8.Seleccione la marcha atrás en vehículos con transmisión manual
o coloque la palanca de cambio en
la posición P en vehículos con
transmisión automática.
9.El gato debería utilizarse en suelo firme y nivelado.
10. Fabricante del gato
11. Fecha de fabricación
12. Empresa y dirección representativas
OHYK065010
• Tipo A
■Ejemplo
• Tipo B
OHYK064002
• Tipo C
❈ La etiqueta del gato del vehículo podría diferir de la imagen. Para más
información, vea la etiqueta pegada al gato.
OHYK065011

6-27
Actuación en caso de emergencia
6
JACKDOC14S

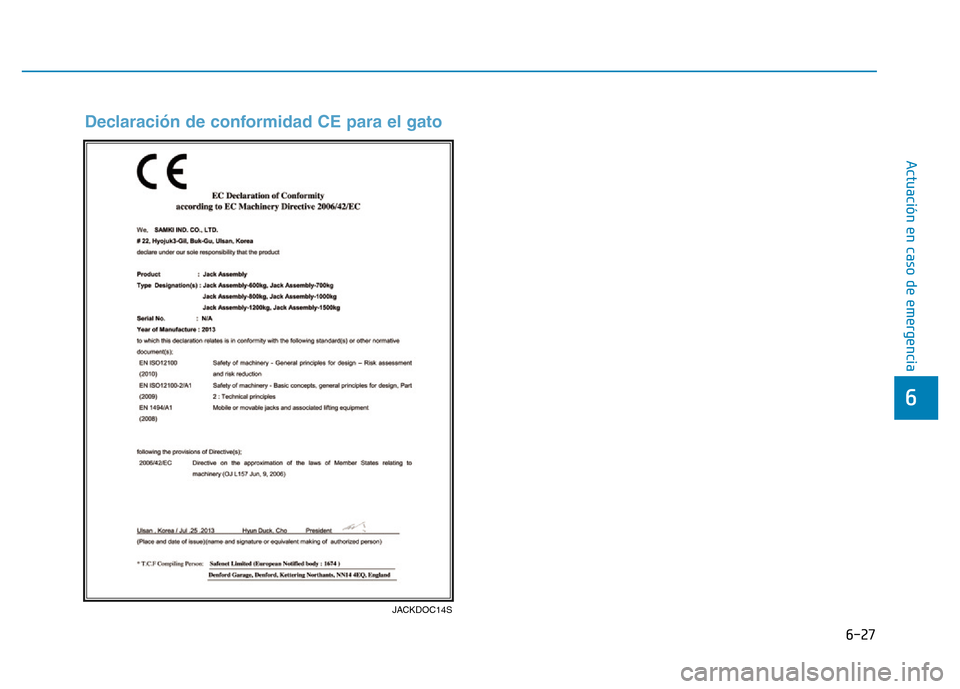

Declaración de conformidad CE para el gato

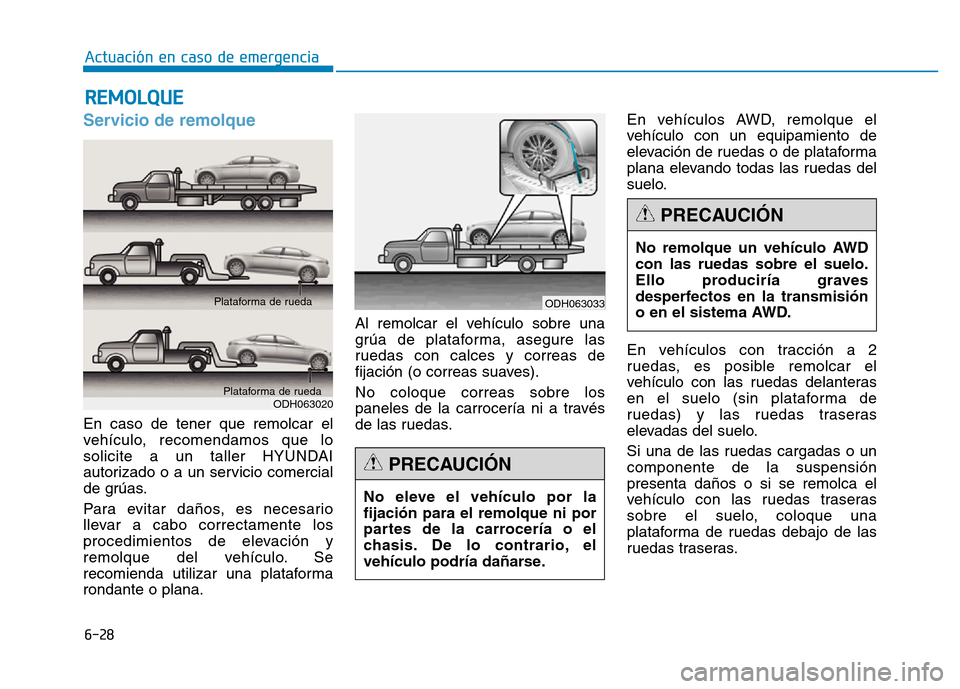

6-28
Actuación en caso de emergencia
Servicio de remolque
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un taller HYUNDAI
autorizado o a un servicio comercial
de grúas.
Para evitar daños, es necesario
llevar a cabo correctamente los
procedimientos de elevación y
remolque del vehículo. Se
recomienda utilizar una plataforma
rondante o plana.Al remolcar el vehículo sobre una
grúa de plataforma, asegure las
ruedas con calces y correas de
fijación (o correas suaves).
No coloque correas sobre los
paneles de la carrocería ni a través
de las ruedas.En vehículos AWD, remolque el
vehículo con un equipamiento de
elevación de ruedas o de plataforma
plana elevando todas las ruedas del
suelo.
En vehículos con tracción a 2
ruedas, es posible remolcar el
vehículo con las ruedas delanteras
en el suelo (sin plataforma de
ruedas) y las ruedas traseras
elevadas del suelo.
Si una de las ruedas cargadas o un
componente de la suspensión
presenta daños o si se remolca el
vehículo con las ruedas traseras
sobre el suelo, coloque una
plataforma de ruedas debajo de las
ruedas traseras.
REMOLQUE
ODH063020
Plataforma de rueda
Plataforma de rueda
No eleve el vehículo por la
fijación para el remolque ni por
partes de la carrocería o el
chasis. De lo contrario, el
vehículo podría dañarse.
PRECAUCIÓN
No remolque un vehículo AWD
con las ruedas sobre el suelo.
Ello produciría graves
desperfectos en la transmisión
o en el sistema AWD.
PRECAUCIÓN
ODH063033

6-29
Actuación en caso de emergencia
6
Cuando un servicio comercial de
grúas remolca el vehículo y no se
emplean plataformas de ruedas, la
parte trasera del vehículo debería
siempre estar elevada, no la
delantera.
•No remolque el vehículo con
las ruedas traseras en el
suelo, ya que podría causar
daños en el vehículo.
•No remolque con un
remolcador de eslingas.
Utilice un equipamiento de
elevación de ruedas o una
plataforma plana.
PRECAUCIÓN
ODH063021
ODH063022
Si está equipado con sensor de
vuelco
Si su vehículo está equipado
con airbag lateral y de cortina,
ajuste el interruptor Start/Stop
del motor a la posición OFF o
ACC cuando se esté
remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON y el
sensor de vuelco detecta una
situación de vuelco.
ADVERTENCIA
