2015 Hyundai Genesis Manual del propietario (in Spanish)

7-46
Mantenimiento

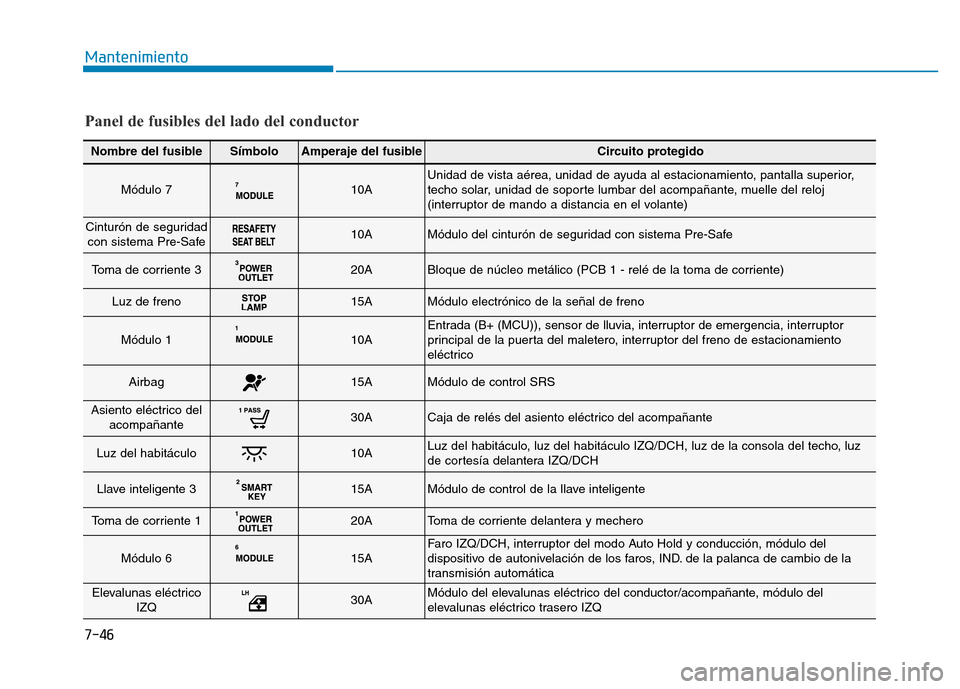

Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
Módulo 710AUnidad de vista aérea, unidad de ayuda al estacionamiento, pantalla superior,
techo solar, unidad de soporte lumbar del acompañante, muelle del reloj
(interruptor de mando a distancia en el volante)
Cinturón de seguridadcon sistema Pre-Safe10AMódulo del cinturón de seguridad con sistema Pre-Safe
Toma de corriente 320ABloque de núcleo metálico (PCB 1 - relé de la toma de corriente)
Luz de freno15AMódulo electrónico de la señal de freno
Módulo 110AEntrada (B+ (MCU)), sensor de lluvia, interruptor de emergencia, interruptor
principal de la puerta del maletero, interruptor del freno de estacionamiento
eléctrico
Airbag15AMódulo de control SRS
Asiento eléctrico del acompañante30ACaja de relés del asiento eléctrico del acompañante
Luz del habitáculo10ALuz del habitáculo, luz del habitáculo IZQ/DCH, luz de la consola del techo, luz
de cortesía delantera IZQ/DCH
Llave inteligente 315AMódulo de control de la llave inteligente
Toma de corriente 120AToma de corriente delantera y mechero
Módulo 615AFaro IZQ/DCH, interruptor del modo Auto Hold y conducción, módulo del
dispositivo de autonivelación de los faros, IND. de la palanca de cambio de la
transmisión automática
Elevalunas eléctrico IZQ30AMódulo del elevalunas eléctrico del conductor/acompañante, módulo del
elevalunas eléctrico trasero IZQ
Panel de fusibles del lado del conductor

7-47
7
Mantenimiento

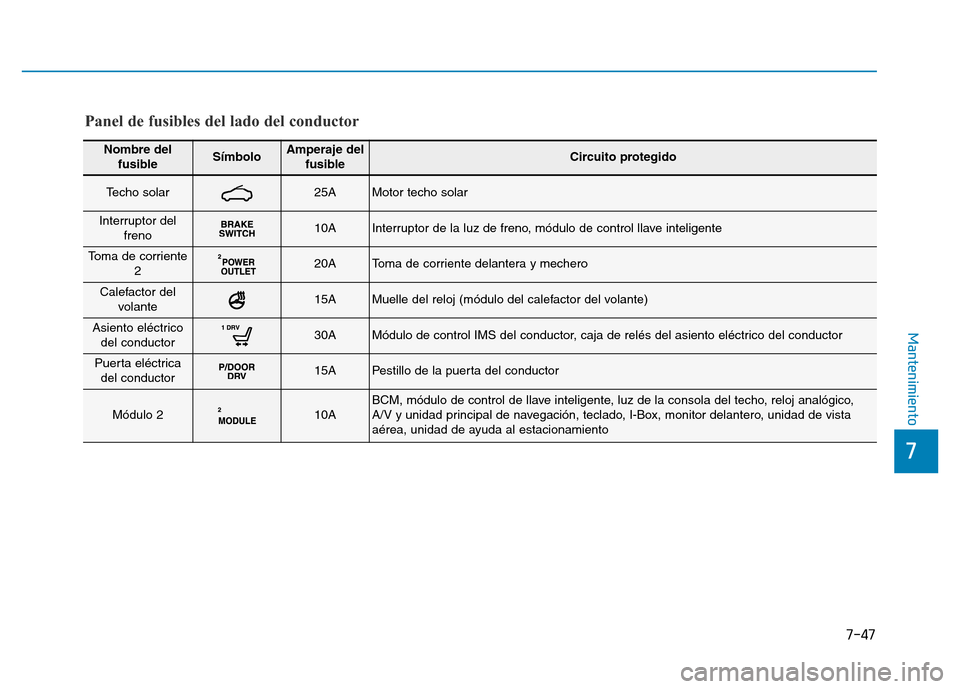

Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
Techo solar25AMotor techo solar
Interruptor del freno10AInterruptor de la luz de freno, módulo de control llave inteligente
Toma de corriente 220AToma de corriente delantera y mechero
Calefactor delvolante15AMuelle del reloj (módulo del calefactor del volante)
Asiento eléctricodel conductor30AMódulo de control IMS del conductor, caja de relés del asiento eléctrico del conductor
Puerta eléctricadel conductor15APestillo de la puerta del conductor
Módulo 210ABCM, módulo de control de llave inteligente, luz de la consola del techo, reloj analógico,
A/V y unidad principal de navegación, teclado, I-Box, monitor delantero, unidad de vista
aérea, unidad de ayuda al estacionamiento
Panel de fusibles del lado del conductor

7-48
Mantenimiento

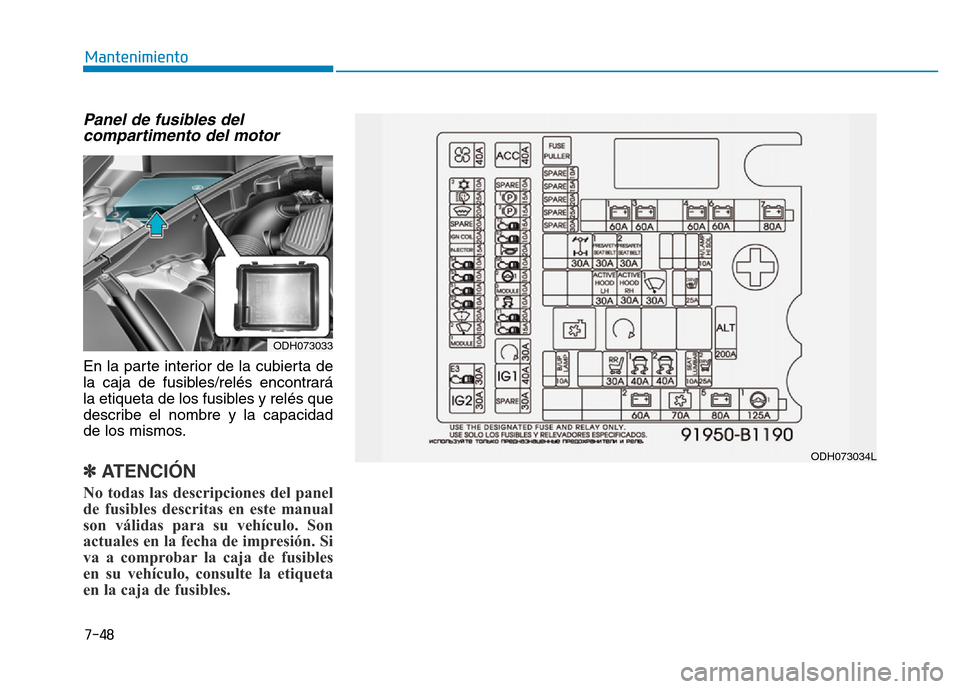

Panel de fusibles delcompartimento del motor
En la parte interior de la cubierta de
la caja de fusibles/relés encontrará
la etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
✽ATENCIÓN
No todas las descripciones del panel
de fusibles descritas en este manual
son válidas para su vehículo. Son
actuales en la fecha de impresión. Si
va a comprobar la caja de fusibles
en su vehículo, consulte la etiqueta
en la caja de fusibles.
ODH073033
ODH073034L

7-49
7
Mantenimiento
Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
IGN 230ARelé ENC2
ECU 330ARelé de control del motor
Módulo 110AAWD ECM, radar de control de crucero inteligente
Limpiaparabrisas 210ABloque de núcleo metálico (PCB 2 - relé del limpiaparabrisas)
Relé del
lavaparabrisas20ARelé del lavaparabrisas
Sensor 210AECM, sensor de oxígeno #1/#2/#3/#4
Sensor 110AECM, sensor de oxígeno #1/#2/#3/#4
Sensor 310AECM, bloque de conexiones trasero (relé de la bomba del combustible)
Sensor 410ARelé 1 (relé del ventilador de refrigeración): conducción IZQ (bloque de conexiones E/R),
conducción DCH (bloque de conexiones E/R auxiliar)
Inyector15ACaja de accionamiento del inyector
Bobina de
encendido20AG6DG/G6DH/G6DJ: Condensador, bobina de encendido #1/#2/#3/#4/#5/#6, G8BE:
Condensador #1/#2, bobina de encendido #1/#2/#3/#4/#5/#6/#7/#8
Relé de deshielo20ABloque de núcleo metálico (PCB 2 - relé del deshelador delante\
ro)
Panel de fusibles principal del compartimento motor - I

7-50
Mantenimiento

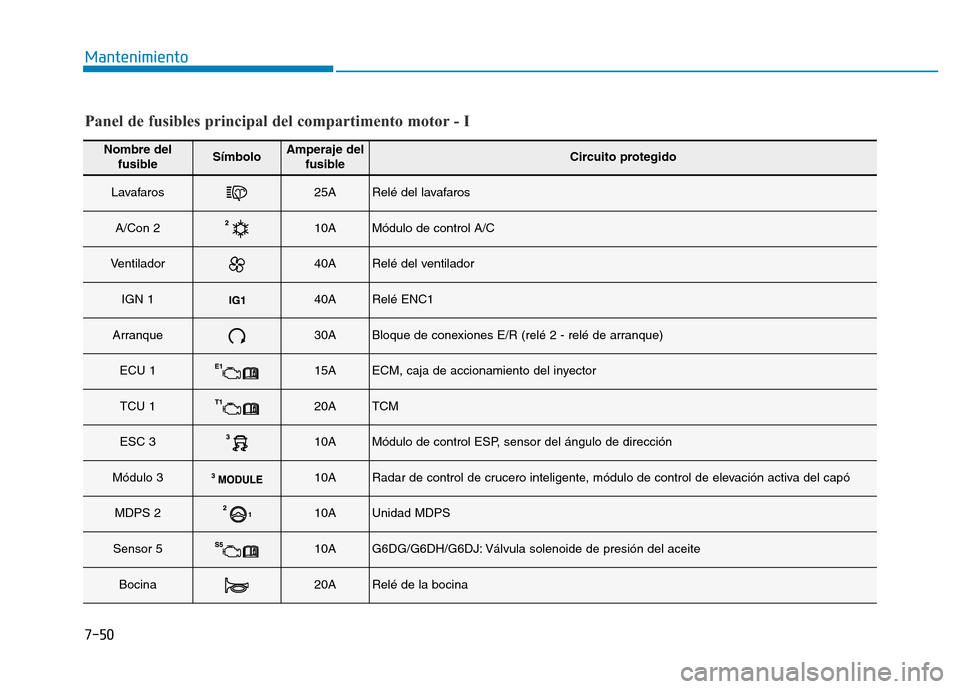

Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
Lavafaros25ARelé del lavafaros
A/Con 210AMódulo de control A/C
Ventilador40ARelé del ventilador
IGN 140ARelé ENC1
Arranque30ABloque de conexiones E/R (relé 2 - relé de arranque)
ECU 115AECM, caja de accionamiento del inyector
TCU 120ATCM
ESC 310AMódulo de control ESP, sensor del ángulo de dirección
Módulo 310ARadar de control de crucero inteligente, módulo de control de elevación activa del capó
MDPS 210AUnidad MDPS
Sensor 510AG6DG/G6DH/G6DJ: Válvula solenoide de presión del aceite
Bocina20ARelé de la bocina
Panel de fusibles principal del compartimento motor - I

7-51
7
Mantenimiento
Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
ECU 210AECM, caja de accionamiento del inyector, alternador (G8BE)
TCU 215ATCM, interruptor del margen de transmisión, AWD ECM (G6DG/G6DH/G6DJ)
EPB 215AMódulo de freno de estacionamiento eléctrico
EPB 115AMódulo de freno de estacionamiento eléctrico
ACC40ARelé ACC
Panel de fusibles principal del compartimento motor - I

7-52
Mantenimiento

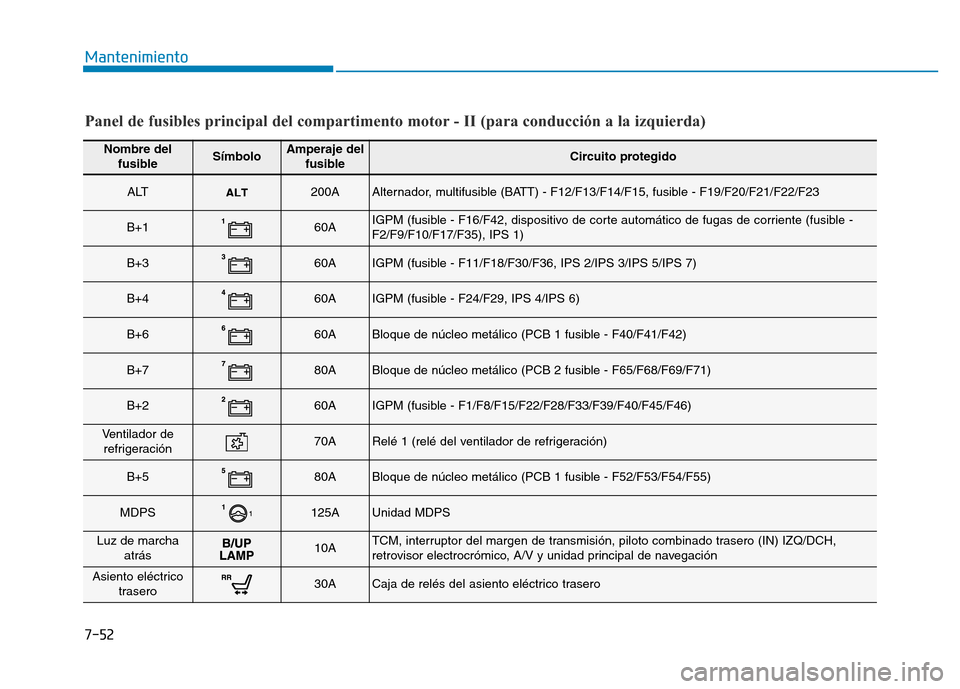

Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
ALT200AAlternador, multifusible (BATT) - F12/F13/F14/F15, fusible - F19/F20/F21/F22/F23
B+160AIGPM (fusible - F16/F42, dispositivo de corte automático de fugas de corriente (fusible -
F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (fusible - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (fusible - F24/F29, IPS 4/IPS 6)
B+660ABloque de núcleo metálico (PCB 1 fusible - F40/F41/F42)
B+780ABloque de núcleo metálico (PCB 2 fusible - F65/F68/F69/F71)
B+260AIGPM (fusible - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Ventilador derefrigeración70ARelé 1 (relé del ventilador de refrigeración)
B+580ABloque de núcleo metálico (PCB 1 fusible - F52/F53/F54/F55)
MDPS125AUnidad MDPS
Luz de marcha atrás10ATCM, interruptor del margen de transmisión, piloto combinado trasero (IN) IZQ/DCH,
retrovisor electrocrómico, A/V y unidad principal de navegación
Asiento eléctricotrasero30ACaja de relés del asiento eléctrico trasero
Panel de fusibles principal del compartimento motor - II (para conducción a la izquierda)

7-53
7
Nombre del fusibleSímboloAmperaje delfusibleCircuito protegido
ESC140AMódulo de control ESP, conector de control multiusos
ESC240AMódulo de control ESP, conector de control multiusos
Asiento lumbar10ACaja de relés del asiento eléctrico del conductor/acompañante, unidad de soporte lumbar
del conductor/acompañante
Asiento eléctrico del conductor 225AMódulo de control IMS del conductor, interruptor del asiento eléctrico del conductor, caja
de relés del asiento eléctrico del conductor
Elevación activa del capó IZQ30AMódulo de control de elevación activa del capó
Elevación activa delcapó DCH30AMódulo de control de elevación activa del capó
Limpiaparabrisas130AMotor del limpiaparabrisas
Calefactor del asientodel conductor25AMódulo de control CCS del conductor, módulo de control del calefactor del asiento del
conductor
AWD30AAWD ECM
Pre-Safe
Cinturón de seguridad 130AMódulo del cinturón de seguridad con sistema Pre-Safe
Pre-Safe
Cinturón de seguridad 230AMódulo del cinturón de seguridad con sistema Pre-Safe
Solenoide del faro de carretera10ABloque de núcleo metálico (PCB 2 - relé del solenoide del faro de carretera)
Panel de fusibles principal del compartimento motor - II (para conducción a la izquierda)
