2015 CITROEN JUMPER Priručnik (in Serbian)

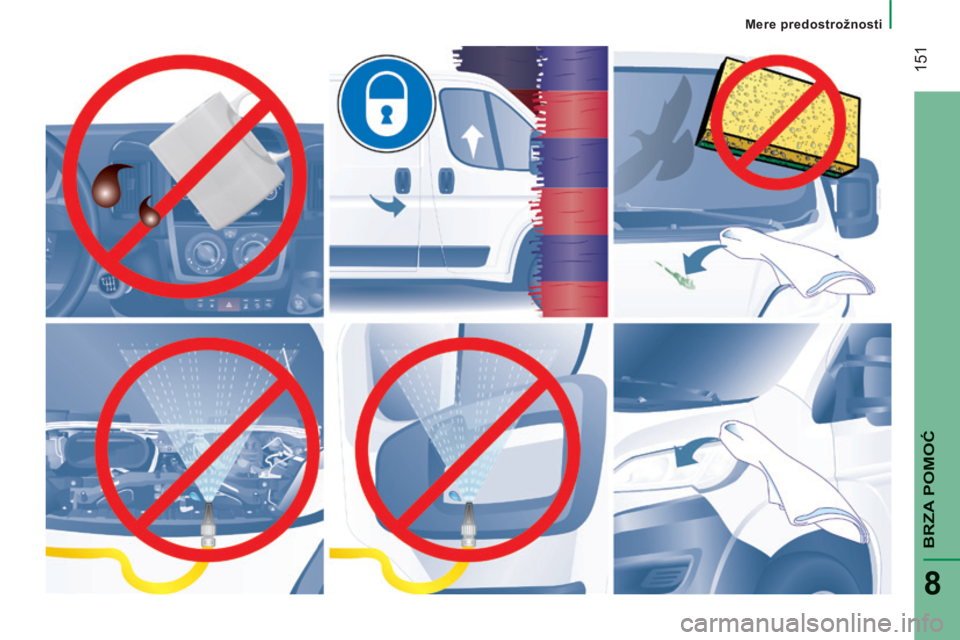

Mere predostrožnosti
151
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

152
Dimenzije
JUMPER-PAPIER_SR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
TEHNIČKE KARAKTERISTIKE
Dimenzije
JUMPER-PAPIER_SR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

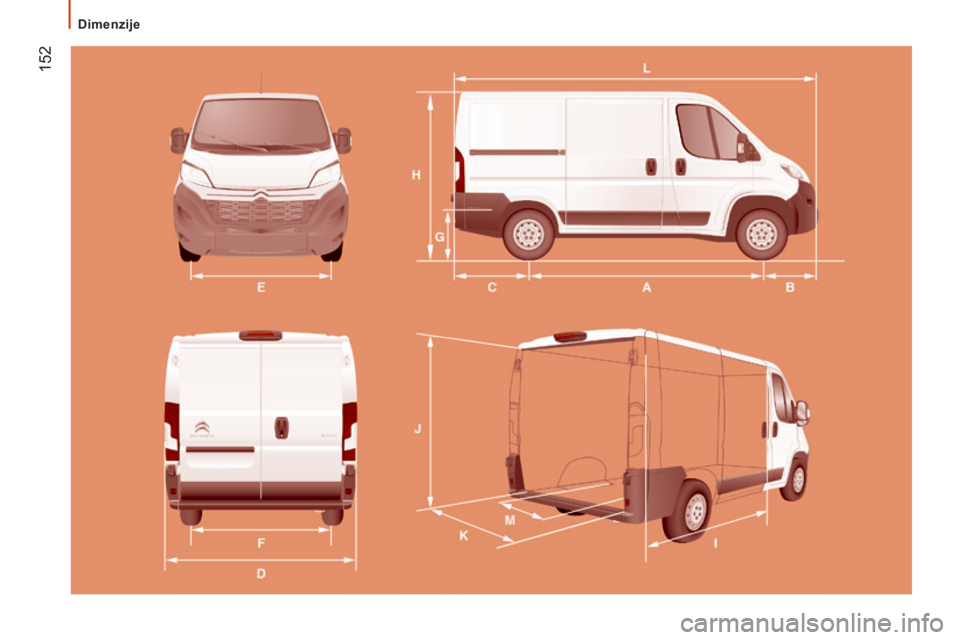

DIMENZIJE
Vaše vozilo se prodaje u više varijanti, u 4 dužine (L1...) i 3 visine (H1...), pogledajte odgovarajuću tabelu : FURGON
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
L Dužina 4 963 5 413 5 998 6 363
H Visina 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Međuosovinsko rastojanje 3 000 3 450 4 035
B Prednji ispust 9 4 8
C Zadnji ispust 1 015 1 380
D Širina (sa / bez retrovizora) 2 508 / 2 050
E Širina između točkova prednje osovine 1 810
F Širina između točkova zadnje osovine 1 790
G Visina utovarnog praga 535 do 565
I Dužina unutrašnje podloge 2 670 3 120 3 705 4 070
J Unutrašnja maksimalna visina tovarnog dela 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Unutrašnja maksimalna širina 1 870
M Unutrašnja širina između koševa 1 422
Zapremina (m
3 ) 8 9,5 10 11,5 13 15 15 17

154
Dimenzije
JUMPER-PAPIER_SR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

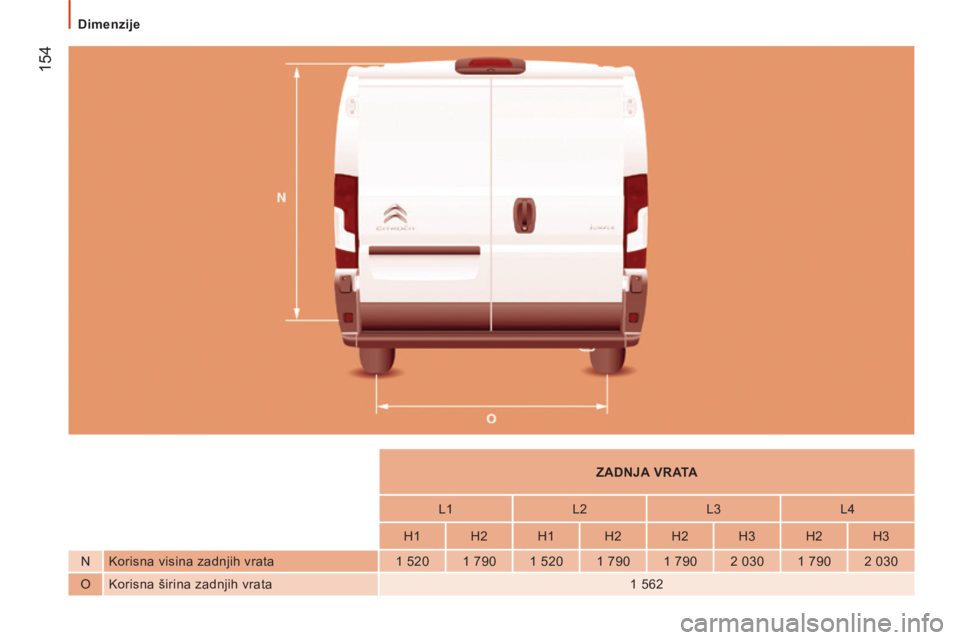

ZADNJA VRATA
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
N Korisna visina zadnjih vrata 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Korisna širina zadnjih vrata 1 562

155
9
TEHNIČKE KARAKTERISTIKE
Dimenzije
JUMPER-PAPIER_SR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

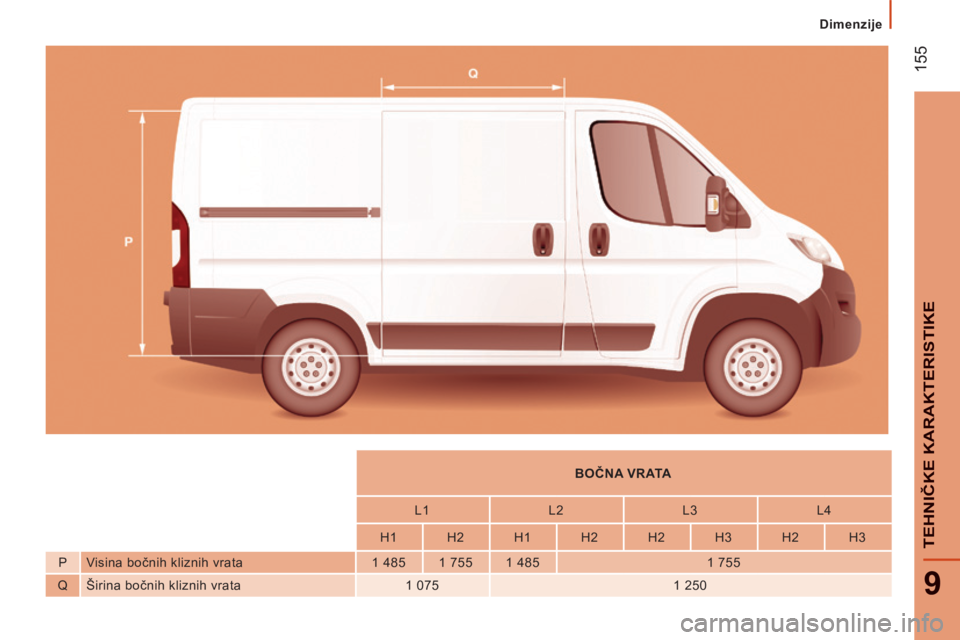

BOČNA VRATA
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
P Visina bočnih kliznih vrata 1 485 1 755 1 485 1 755
Q Širina bočnih kliznih vrata 1 075 1 250

156
Dimenzije
JUMPER-PAPIER_SR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
TEHNIČKE KARAKTERISTIKE
Dimenzije
JUMPER-PAPIER_SR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

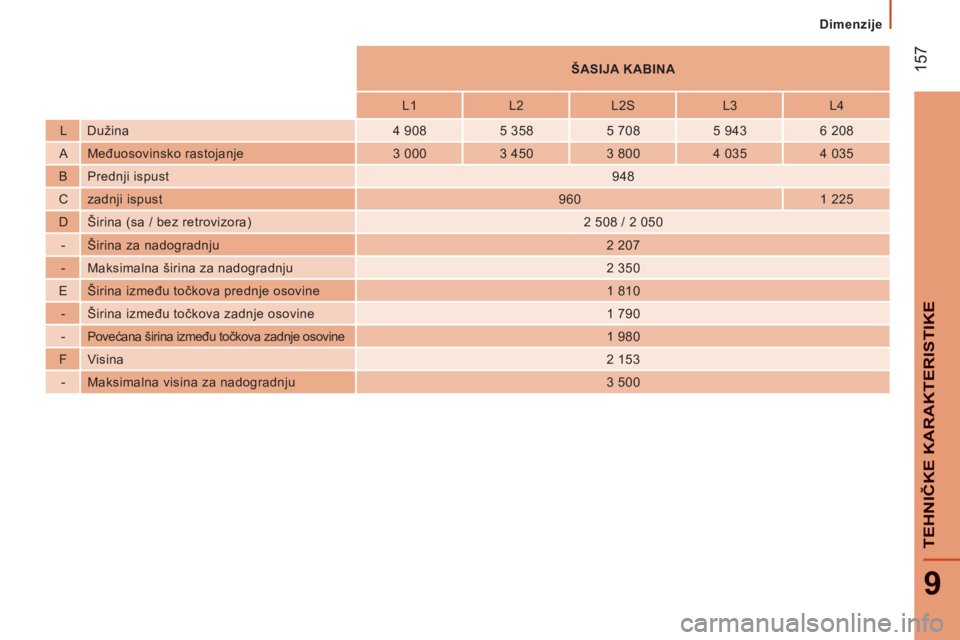

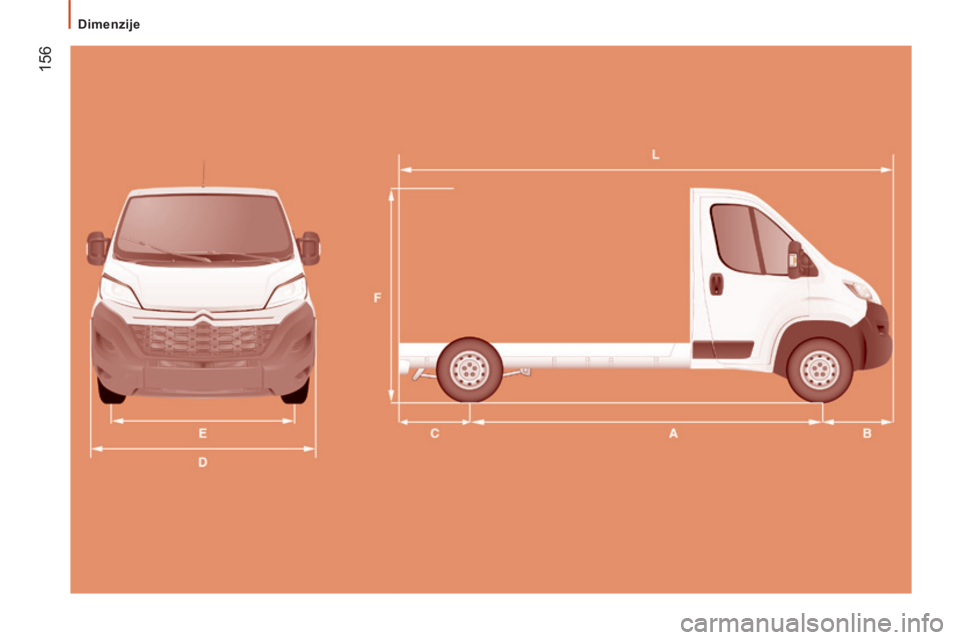

ŠASIJA KABINA
L1 L 2 L 2 S L 3 L 4
L Dužina 4 908 5 358 5 708 5 943 6 208
A Međuosovinsko rastojanje 3 000 3 450 3 800 4 035 4 035
B Prednji ispust 9 4 8
C zadnji ispust 9 6 0 1 225
D Širina (sa / bez retrovizora) 2 508 / 2 050
- Širina za nadogradnju 2 207
- Maksimalna širina za nadogradnju 2 350
E Širina između točkova prednje osovine 1 810
- Širina između točkova zadnje osovine 1 790
- Povećana širina između točkova zadnje osovine 1 980
F Visina 2 153
- Maksimalna visina za nadogradnju 3 500

158
Dimenzije
JUMPER-PAPIER_SR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

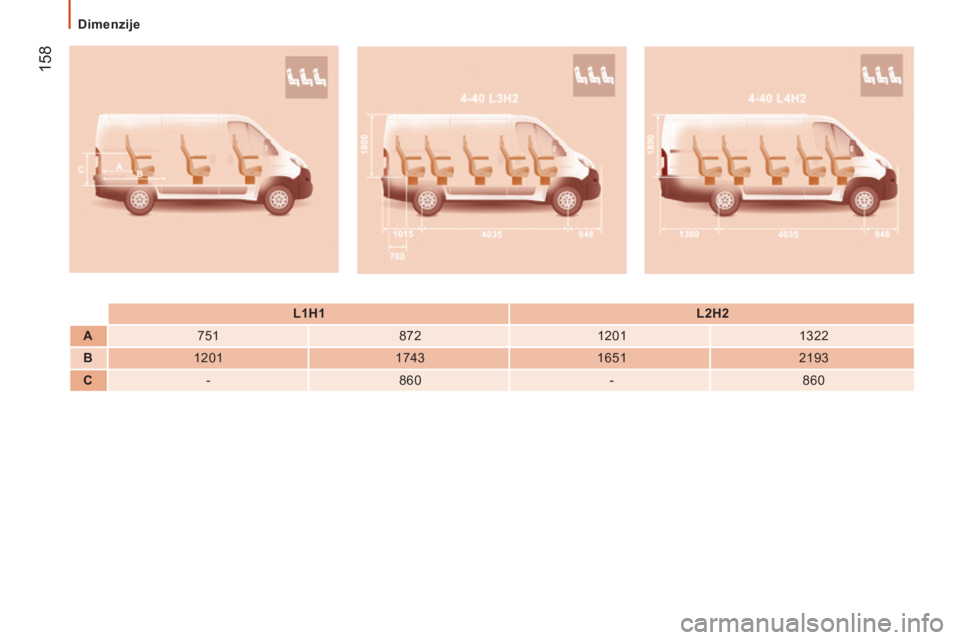

L1H1 L2H2
A 7 5 1 8 7 2 1201 1322
B 1201 1743 1651 2193
C - 8 6 0 - 8 6 0
