Neispravan osigurač
135
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

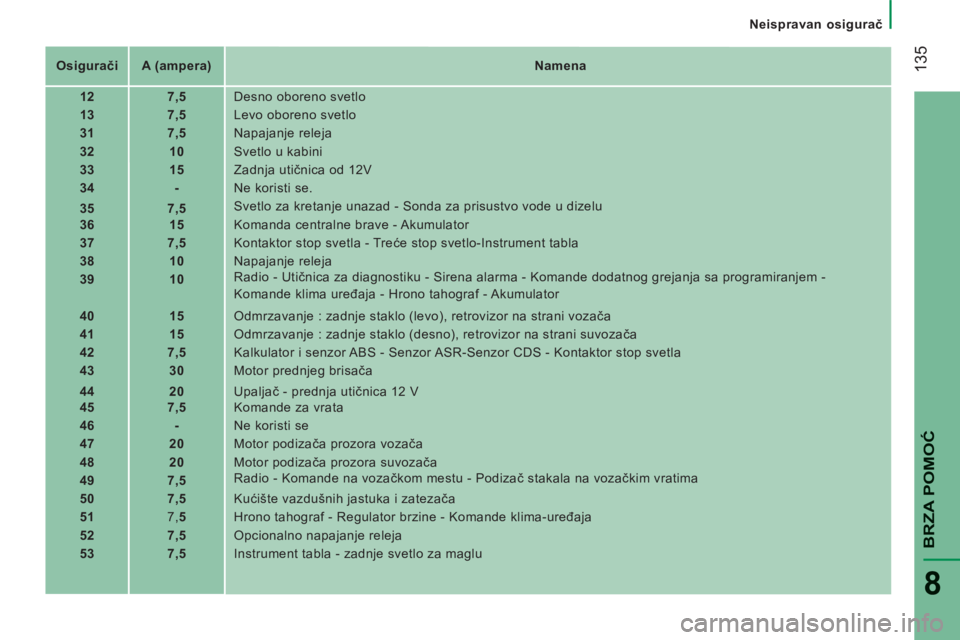

Osigurači A (ampera) Namena
12 7,5 Desno oboreno svetlo
13 7,5 Levo oboreno svetlo
31 7,5 Napajanje releja
32 10 Svetlo u kabini
33 15 Zadnja utičnica od 12V
34 - Ne koristi se.
35 7,5 Svetlo za kretanje unazad - Sonda za prisustvo vode u dizelu
36 15 Komanda centralne brave - Akumulator
37 7,5 Kontaktor stop svetla - Treće stop svetlo-Instrument tabla
38 10 Napajanje releja
39 10 Radio - Utičnica za diagnostiku - Sirena alarma - Komande dodatnog grejanja sa programiranjem -
Komande klima uređaja - Hrono tahograf - Akumulator
40 15 Odmrzavanje : zadnje staklo (levo), retrovizor na strani vozača
41 15 Odmrzavanje : zadnje staklo (desno), retrovizor na strani suvozača
42 7,5 Kalkulator i senzor ABS - Senzor ASR-Senzor CDS - Kontaktor stop svetla
43 30 Motor prednjeg brisača
44 20 Upaljač - prednja utičnica 12 V
45 7,5 Komande za vrata
46 - Ne koristi se
47 20 Motor podizača prozora vozača
48 20 Motor podizača prozora suvozača
49 7,5 Radio - Komande na vozačkom mestu - Podizač stakala na vozačkim vratima
50 7,5 Kućište vazdušnih jastuka i zatezača
51 7 , 5 Hrono tahograf - Regulator brzine - Komande klima-uređaja
52 7,5 Opcionalno napajanje releja
53 7,5 Instrument tabla - zadnje svetlo za maglu

Neispravan osigurač
136
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

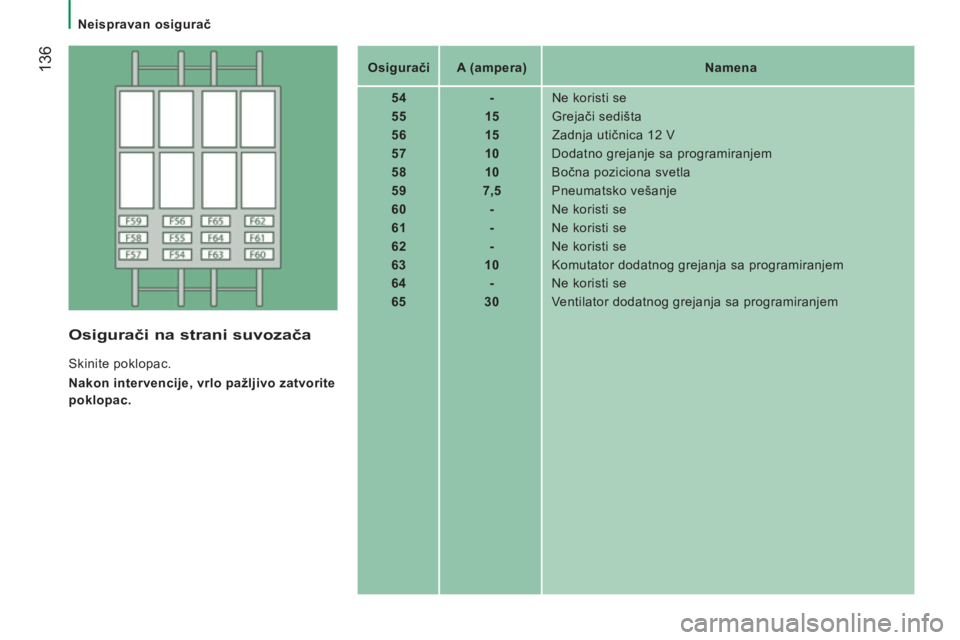

Osigurači A (ampera) Namena
54 - Ne koristi se
55 15 Grejači sedišta
56 15 Zadnja utičnica 12 V
57 10 Dodatno grejanje sa programiranjem
58 10 Bočna poziciona svetla
59 7,5 Pneumatsko vešanje
60 - Ne koristi se
61 - Ne koristi se
62 - Ne koristi se
63 10 Komutator dodatnog grejanja sa programiranjem
64 - Ne koristi se
65 30 Ventilator dodatnog grejanja sa programiranjem
Osigurači na strani suvozača
Skinite poklopac.
Nakon intervencije, vrlo pažljivo zatvorite
poklopac.

Neispravan osigurač
137
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

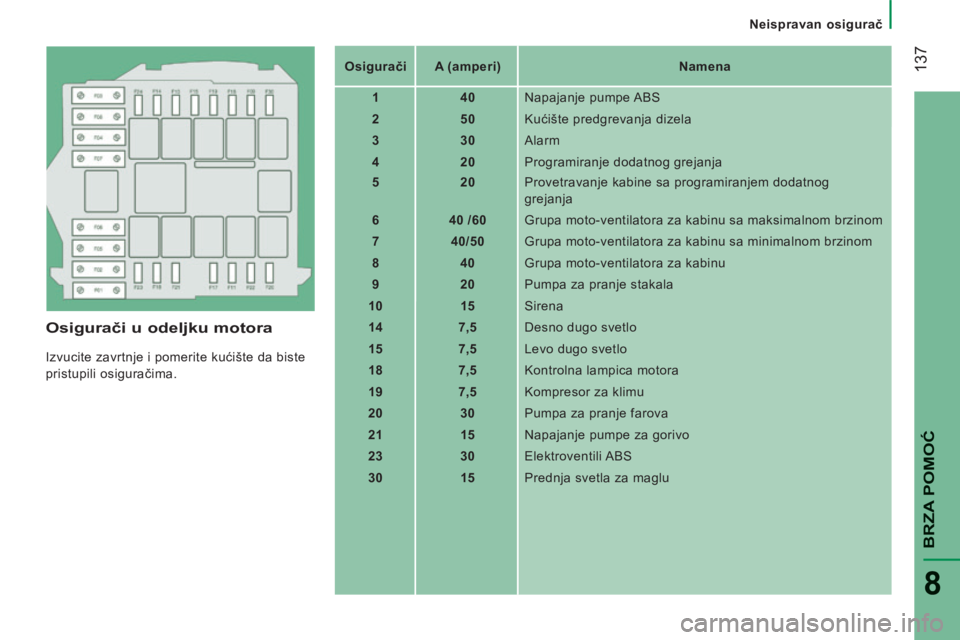

Osigurači u odeljku motora
Izvucite zavrtnje i pomerite kućište da biste
pristupili osiguračima. Osigurači
A (amperi) Namena
1 40 Napajanje pumpe ABS
2 50 Kućište predgrevanja dizela
3 30 Alarm
4 20 Programiranje dodatnog grejanja
5 20 Provetravanje kabine sa programiranjem dodatnog
grejanja
6 40 /60 Grupa moto-ventilatora za kabinu sa maksimalnom brzinom
7 40/50 Grupa moto-ventilatora za kabinu sa minimalnom brzinom
8 40 Grupa moto-ventilatora za kabinu
9 20 Pumpa za pranje stakala
10 15 Sirena
14 7,5 Desno dugo svetlo
15 7,5 Levo dugo svetlo
18 7,5 Kontrolna lampica motora
19 7,5 Kompresor za klimu
20 30 Pumpa za pranje farova
21 15 Napajanje pumpe za gorivo
23 30 Elektroventili ABS
30 15 Prednja svetla za maglu

Neispravna sijalica ili far
138
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014
Prilikom pranja skorele prljavštine
pod visokim pritiskom, nemojte se
preterano zadržavati na farovima, svetlima i
njihovim okvirima kako biste izbegli moguća
oštećenja laka i zaptivki.
ZAMENA SIJALICE
Vrste sijalica ili farova
Na vašem vozilu se nalaze različite vrste
sijalica ili farova :
Da biste ih uklonili :
Tip A Potpuno uklanjanje staklene sijalice : povucite polako jer je
ona postavljena pritiskom.
Tip B Sijalica sa oštricom : pritisnite sijalicu, zatim je okrenite u
smeru obrnutom od smera
kretanja kazaljke na satu.
Tip C Cilindrična sijalica : razdvojite kontakte. Da biste uklonili ili zašrafili šrafove,
koristite šrafciger koji se nalazi u kutiji
sa alatom ispod prednjeg sedišta.
Izvršite iste operacije obrnutim smerom da
biste svaku od sijalica ili lampi vratili na
mesto.
Tip D-E Halogene sijalice : oslobodite oprugu za blokiranje iz
njenog ležišta.
Uvek menjajte neispravne sijalice
novim sijalicama koje poseduju iste
karakteristike.

Neispravna sijalica ili far
139
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014
1 - Duga svetla
Tip D , H7 - 55 W
- Skinite poklopac povlačeći plastični jezičak.
- Isključite električni konektor.
- Oslobodite oprugu za blokiranje pritiskom na centralnu hvataljku.
- Zamenite sijalicu pazeći da metalni deo odgovara urezima na svetlu. 2 - Oborena svetla
Tip D , H7 - 55 W
- Skinite poklopac okrećući ga u smeru
obrnutom smeru kretanja kazaljke na
satu.
- Isključite električni konektor.
- Oslobodite oprugu za blokiranje pritiskom na centralnu hvataljku.
- Zamenite sijalicu pazeći da metalni deo odgovara urezima na svetlu. Prednja svetla

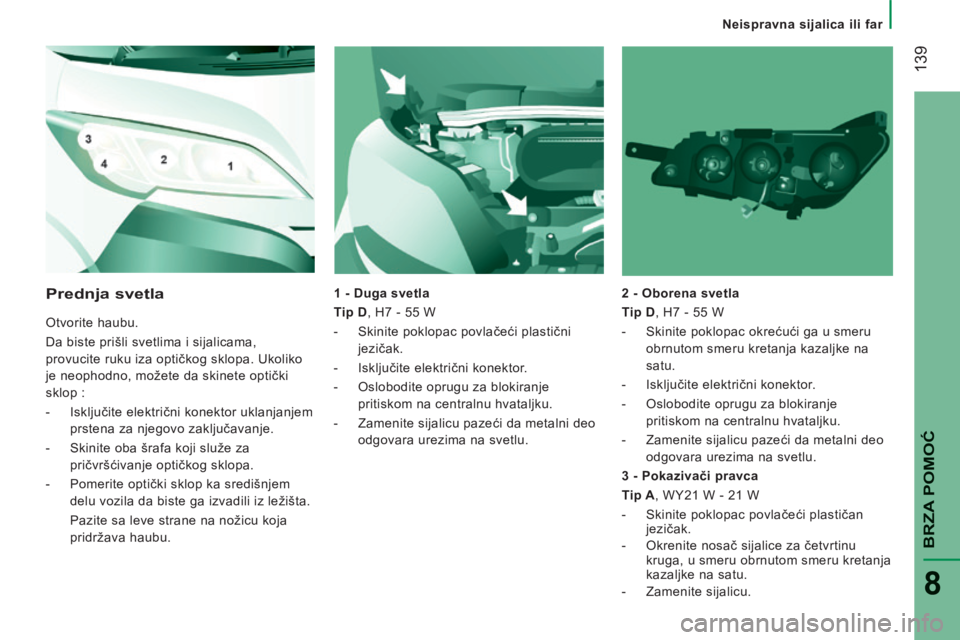

Otvorite haubu.
Da biste prišli svetlima i sijalicama,
provucite ruku iza optičkog sklopa. Ukoliko
je neophodno, možete da skinete optički
sklop :
- Isključite električni konektor uklanjanjem prstena za njegovo zaključavanje.
- Skinite oba šrafa koji služe za pričvršćivanje optičkog sklopa.
- Pomerite optički sklop ka središnjem delu vozila da biste ga izvadili iz ležišta.
Pazite sa leve strane na nožicu koja pridržava haubu. 3 - Pokazivači pravca
Tip A , WY21 W - 21 W
-
Skinite poklopac povlačeći plastičan
jezičak.
- Okrenite nosač sijalice za četvrtinu kruga, u smeru obrnutom smeru kretanja
kazaljke na satu.
- Zamenite sijalicu.

Neispravna sijalica ili far
140
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014
Pre zamena halogenih sijalica farovi
moraju da budu ugašeni bar nekoliko
minuta (postoji opasnost od ozbiljnih
opekotina). Nemojte dodirivati sijalicu
direktno prstima, koristite glatku krpu.
Na kraju svake operacije, proverite da li
svetla ispravno rade.
5 - Svetla za maglu
Tip E , H1 - 55 W
- Okrenite volan skroz nalevo.
- Odvrnite vijak koji se nalazi u otvoru za točkove, zatim otvorite poklopac.
- Skinite poklopac.
- Isključite električni konektor.
- Oslobodite oprugu za blokiranje pritiskom na dve hvataljke.
- Zamenite sijalicu pazeći da metalni deo odgovara urezima na svetlu.
Dnevna LED svetla
Ove (LED) diode služe istovremeno kao
dnevna i poziciona svetla.
Ako je vaše vozilo opremljeno denvenim
LED svetlima, obratite se mreži CITROËN. 4 - Poziciona/dnevna svetla
Tip A , W21/ 5 W - 21W i 5 W
- Skinite poklopac povlačeći plastični
jezičak.
- Okrenite sijalicu za četvrtinu kruga, u suprotnom smeru od smera kretanja
kazaljke na satu.
- Zamenite sijalicu.

Neispravna sijalica ili far
141
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014
Plafonska svetla
Tip C , 12 V 10 W - 10 W
- Pritisnite tačke, označene strelicama, zatim skinite plafonsko svetlo.
- Otvorite zaštitni poklopac.
- Zamenite sijalicu razdvajanjem dva kontakta.
- Uverite se da su nove sijalice pravilno učvršćene zmeđu dva kontakta.
- Zatvorite zaštitni poklopac.
- Vratite plafonsko svetlo u ležište i uverite se da je dobro pričvršćeno.

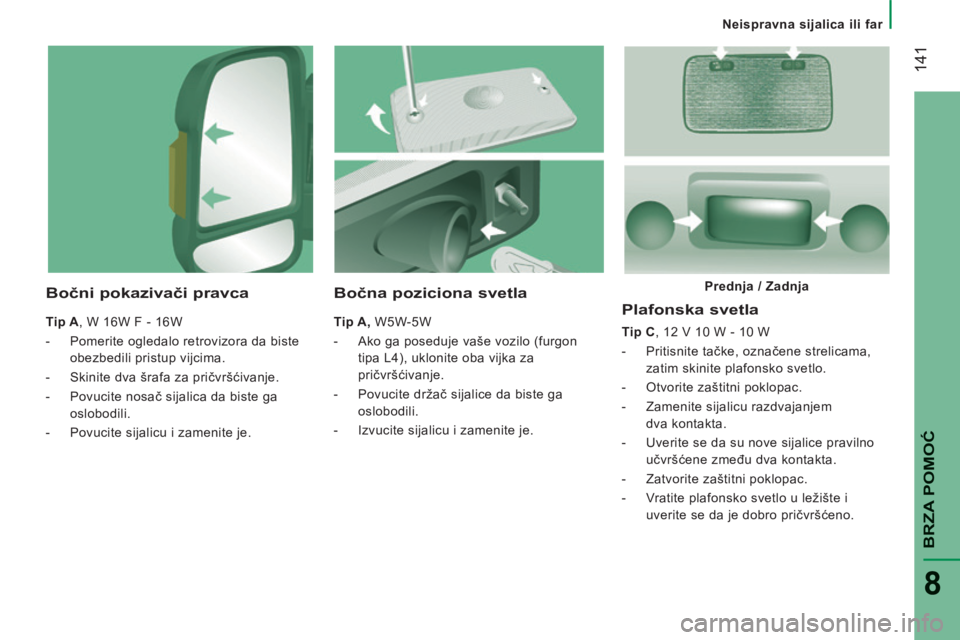

Bočna poziciona svetla
Tip A, W5W-5W
- Ako ga poseduje vaše vozilo (furgon tipa L4), uklonite oba vijka za
pričvršćivanje.
- Povucite držač sijalice da biste ga oslobodili.
- Izvucite sijalicu i zamenite je.
Bočni pokazivači pravca
Tip A , W 16W F - 16W
- Pomerite ogledalo retrovizora da biste obezbedili pristup vijcima.
- Skinite dva šrafa za pričvršćivanje.
- Povucite nosač sijalica da biste ga oslobodili.
- Povucite sijalicu i zamenite je. Prednja / Zadnja

Neispravna sijalica ili far
142
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

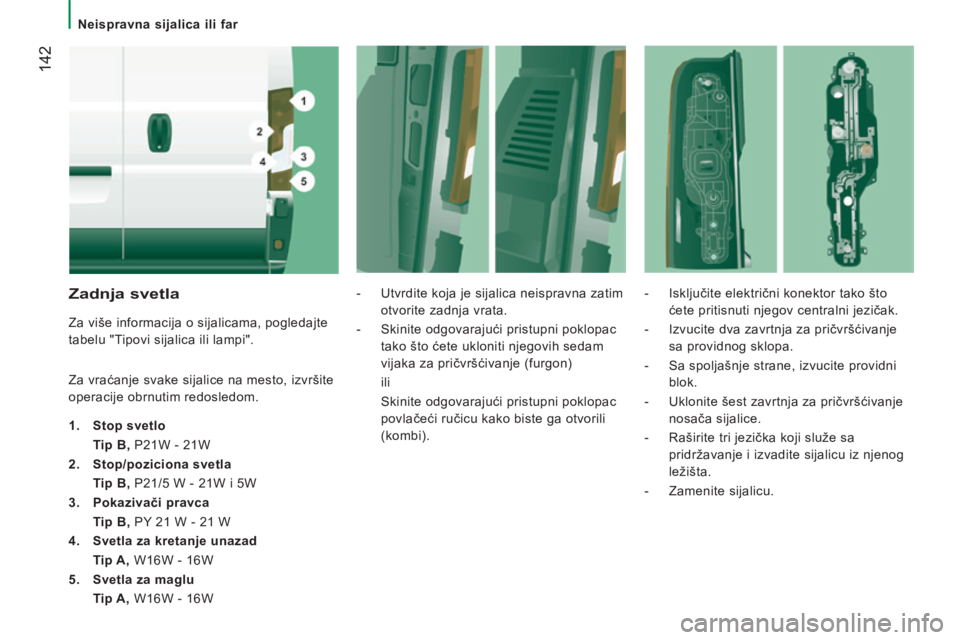

Zadnja svetla
Za više informacija o sijalicama, pogledajte
tabelu "Tipovi sijalica ili lampi".
Za vraćanje svake sijalice na mesto, izvršite
operacije obrnutim redosledom.
1. Stop svetlo
Tip B, P21W - 21W
2. Stop/poziciona svetla
Tip B, P21/5 W - 21W i 5W
3. Pokazivači pravca
Tip B, PY 21 W - 21 W
4. Svetla za kretanje unazad
Tip A, W16W - 16W
5. Svetla za maglu
Tip A, W16W - 16W - Utvrdite koja je sijalica neispravna zatim
otvorite zadnja vrata.
- Skinite odgovarajući pristupni poklopac tako što ćete ukloniti njegovih sedam
vijaka za pričvršćivanje (furgon)
ili
Skinite odgovarajući pristupni poklopac povlačeći ručicu kako biste ga otvorili
(kombi). - Isključite električni konektor tako što
ćete pritisnuti njegov centralni jezičak.
- Izvucite dva zavrtnja za pričvršćivanje sa providnog sklopa.
- Sa spoljašnje strane, izvucite providni blok.
- Uklonite šest zavrtnja za pričvršćivanje nosača sijalice.
- Raširite tri jezička koji služe sa pridržavanje i izvadite sijalicu iz njenog
ležišta.
- Zamenite sijalicu.
