2015 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

Configurazione del veicolo
87
4
TECNOLOGIA
a BORDO
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
Mediante il sistema audio-telematica digitale
Questo frontalino autoradio, situato al
centro del cruscotto, consente di accedere
a dei menu per personalizzare alcuni
equipaggiamenti.
Le informazioni corrispondenti appaiono sul
touch screen.
Sono disponibili nove lingue: tedesco,
inglese, spagnolo, francese, italiano,
olandese, polacco, portoghese, turco. Per ragioni di sicurezza, alcuni menu
sono accessibili solo a contatto
interrotto. Questo tasto del frontalino
permette di accedere al menu
"Regolazioni".
Menu "Regolazioni"
1. "Visualizzazione".
2. "Comandi vocali".
3. "Orologio e Data".
4. "Sicurezza / Aiuto".
5. "Illuminazioni".
6. "Porte & bloccaggio".
7. "Audio".
8. "Telefono / Bluetooth".
9. "Regolazioni radio".
10. "Ripristina Regolazioni" per tornare alle
regolazioni per default del costruttore.
Questo tasto sul display
permette di salire in un menu o
di aumentare un valore.
Questo tasto sul display
permette di scendere in un menu
o di diminuire un valore.
Per maggiori informazioni sull'audio,
il telefono, la radio e la navigazione, i
sotto menu 2 , 7 , 8 e 9 sono dettagliati nella
rubrica "Audio e telematica".
I parametri dei sotto menu 4 ,
5 e 6 variano in funzione degli
equipaggiamenti installati sul veicolo.

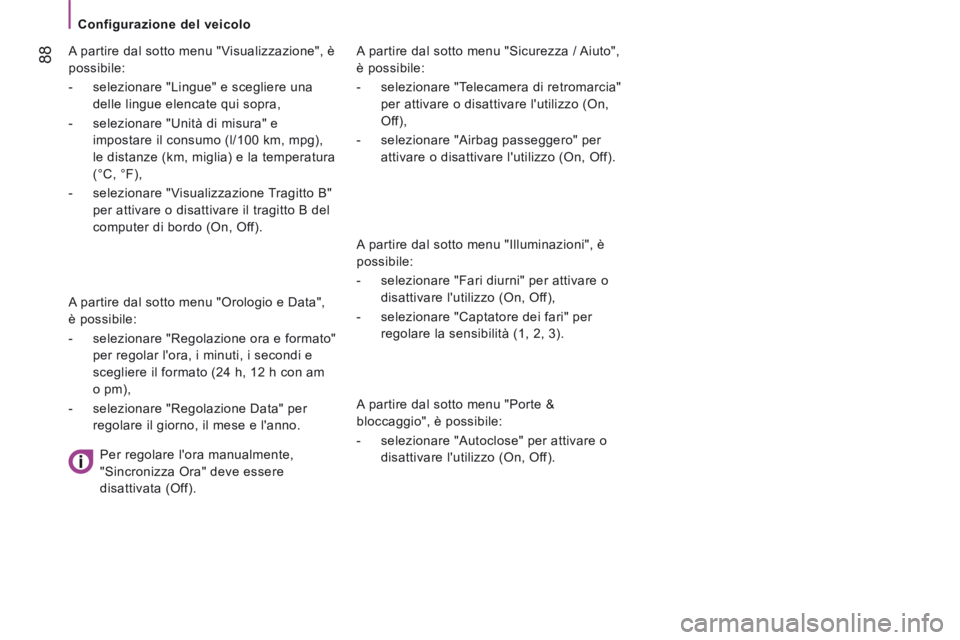

Configurazione del veicolo
88
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
A partire dal sotto menu "Sicurezza / Aiuto",
è possibile:
- selezionare "Telecamera di retromarcia" per attivare o disattivare l'utilizzo (On,
Off),
- selezionare "Airbag passeggero" per attivare o disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Illuminazioni", è
possibile:
- selezionare "Fari diurni" per attivare o disattivare l'utilizzo (On, Off),
- selezionare "Captatore dei fari" per regolare la sensibilità (1, 2, 3).
A partire dal sotto menu "Porte &
bloccaggio", è possibile:
- selezionare "Autoclose" per attivare o disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Visualizzazione", è
possibile:
- selezionare "Lingue" e scegliere una
delle lingue elencate qui sopra,
- selezionare "Unità di misura" e impostare il consumo (l/100 km, mpg),
le distanze (km, miglia) e la temperatura
(°C, °F),
- selezionare "Visualizzazione Tragitto B" per attivare o disattivare il tragitto B del
computer di bordo (On, Off).
A partire dal sotto menu "Orologio e Data",
è possibile:
- selezionare "Regolazione ora e formato" per regolar l'ora, i minuti, i secondi e
scegliere il formato (24 h, 12 h con am
o pm),
- selezionare "Regolazione Data" per regolare il giorno, il mese e l'anno.
Per regolare l'ora manualmente,
"Sincronizza Ora" deve essere
disattivata (Off).

89
4
TECNOLOGIA
a BORDO
Dati del veicolo
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
Utilizzando il tasto TRIP , situato all'estremità
del comando del tergicristallo, si accede alle
informazioni seguenti:
- Autonomia
Indica i chilometri che possono essere percorsi con il carburante rimanente nel
serbatoio, in funzione dei consumi medi
degli ultimi chilometri percorsi. - Velocità media A

Velocità media calcolata dall'ultimo azzeramento del computer (contatto
inserito).
- Durata del percorso A
Indica il tempo trascorso dall'ultimo azzeramento del computer.
- Distanza A

Indica la distanza percorsa dall'ultimo azzeramento del computer.
- Consumo medio A
Indica la quantità media di carburante consumato dall'ultimo azzeramento del
computer.
- Consumo istantaneo A
Quantità media di carburante consumata negli ultimi secondi.
COMPUTER DI BORDO
Se il TRIP B è attivato nel menu MODE :
- Distanza B
- Consumo medio B
- Velocità media B
- Durata del percorso B

90
Dati del veicolo
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
CRONOTACHIGRAFO
Se il veicolo ne è equipaggiato, consente
di memorizzare nell'apparecchio e in una
scheda inserita tutti i dati relativi al veicolo.
Esempio: all'inizio di ogni percorso o ad ogni
cambio di squadra. Quando la scheda è inserita, tutti i dati
possono essere:
-
visualizzati sul display del tachigrafo,
- stampati,
- trasferiti su supporti di memorizzazione
esterni mediante interfaccia. Per maggiori informazioni, consultare la
documentazione fornita dal costruttore del
cronotachigrafo.
Se il veicolo è dotato di un
cronotachigrafo, si raccomanda di
scollegare il morsetto (-) della batteria
(situata sotto il pianale lato sinistro, nella
cabina) in caso di sosta prolungata del
veicolo di oltre 5 giorni.

Parcheggio assistito
91
4
TECNOLOGIA
a BORDO
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
ASSISTENZA SONORA AL PARCHEGGIO POSTERIORE
Se il veicolo ne è equipaggiato, il sistema è
composto da quattro captatori di prossimità
situati sul paraurti posteriore, in grado di
rilevare gli ostacoli: persone, veicoli, alberi,
barriere, che si trovano dietro al veicolo in
manovra.
Tuttavia, vi sono oggetti la cui grandezza
o spessore vengono individuati all'inizio
della manovra, ma che non lo sono più
a fine manovra, come zone cieche tra
i sensori e sotto i sensori. Ad esempio:
paletti, segnalazioni di cantieri o cordoli di
marciapiedi.
L'assistenza al parcheggio posteriore
può essere abbinata alla telecamera di
retromarcia. Attivazione
Inserire la retromarcia con la leva delle
marce.
L'informazione di prossimità è data da un
segnale acustico, sempre più rapido man
mano che il veicolo si avvicina all'ostacolo.
Quando la distanza "dietro al veicolo/
ostacolo" è inferiore a trenta centimetri circa,
il segnale acustico diventa continuato.
Questo sistema non può in alcun caso
sostituire la vigilanza e la responsabilità del
guidatore.
Disattivazione
Togliere la retromarcia e mettere la leva del
cambio in folle.
Malfunzionamento
Se questa spia si accende sul
quadro strumenti, accompagnata
da un messaggio sul display,
rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
Per un corretto utilizzo
In condizioni di cattivo tempo o in inverno,
accertarsi che i captatori non siano coperti
da fango, brina o neve.

Parcheggio assistito
92
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
TELECAMERA DI RETROMARCIA
Se il veicolo ne è equipaggiato, la
telecamera è collocata nella parte
posteriore, all'altezza della terza luce di
stop.
Trasmette le riprese al display posizionato
nella cabina di guida. Questa visione
posteriore è un aiuto per le manovre di
retromarcia.
La telecamera di retromarcia può essere
abbinata all'assistenza al parcheggio
posteriore. Display
La telecamera trasmette le immagini ad un
display LCD a colori da 5 pollici. Questo
display è lo stesso del sistema audio-
telematica digitale.
L'attivazione o la disattivazione avviene
passando dal menu di regolazione del
sistema audio telematica digitale.
Attivazione
La telecamera si attiva non appena si
inserisce la retromarcia e rimane attiva
fino a circa 15 km orari. La telecamera si
disattiva oltre i 18 km orari.
La telecamera si attiva anche, a veicolo
fermo, all'apertura delle porte posteriori.
Disattivazione
Quando si inserisce la marcia in avanti,
l'ultima immagine rimane visualizzata per
circa 5 secondi poi si spegne.
Anche l'ultima immagine resta visualizzata
allo stesso modo, a veicolo fermo, alla
chiusura delle porte posteriori.
Per un corretto utilizzo
Nelle condizioni ottimali del veicolo
(posizione sulla carreggiata, livello di
carico) la zona di visibilità massima coperta
dalla telecamera ha una profondità di
campo di circa 3 m di lunghezza per una
larghezza di 5,5 m.
La zona di visibilità può variare secondo
le condizioni meteorologiche esterne
(luminosità, pioggia, neve, nebbia, ...),
secondo il carico del veicolo ed il suo
posizionamento sulla carreggiata.
Per pulire la telecamera e il display, evitare
di utilizzare un detergente o un attrezzo che
rischi di rigarli.
Utilizzare un panno non abrasivo o un
piumino.

Aiuto al carico
93
4
TECNOLOGIA
a BORDO
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
SOSPENSIONE PNEUMATICA
Se il veicolo è dotato di sospensione
pneumatica, è possibile modificare l'altezza
della soglia posteriore, allo scopo di
facilitare il carico o lo scarico.
Il pannello dei comandi è collocato sulla
plancia di bordo.
Si hanno a disposizione un livello nominale
e 6 livelli di variazione della soglia in
elevazione (da +1 a +3) o in abbassamento
(da -1 a -3). Ciascun livello raggiunto viene
visualizzato sul display del quadro strumenti.
Correzione manuale della soglia di carico
Alzare: regolazione della soglia del
pianale verso l'alto Una pressione veloce del
comando, per selezionare il
livello superiore. Ogni pressione
(diodo acceso) aumenta di un
livello: da +1 a +3.
Una pressione lunga seleziona il livello
massimo (+3). Abbassare: regolazione della soglia del
pianale verso il basso
Una pressione veloce del
comando, per selezionare il
livello inferiore.
Ogni pressione (diodo acceso)
diminuisce di un livello: da -1 a -3.
Una pressione lunga seleziona il livello
minimo (-3).

Aiuto al carico
94
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
Disattivazione
Una pressione dei due comandi
contemporaneamente disattiva il sistema. I
diodi restano accesi. Ritorno alla soglia nominale
Premere più volte in senso inverso rispetto
al livello della posizione visualizzata.
Riattivazione
Una nuova pressione lunga dei due comandi
contemporaneamente riattiva il sistema. I
diodi si spengono.
Correzione automatica della soglia di carico
Oltre una velocità di 20 km/h, il sistema
ristabilisce automaticamente l'altezza della
soglia posteriore al suo livello nominale.
Malfunzionamento
Se sopraggiunge un
malfunzionamento di questo
sistema, questa spia si accende.
Per un corretto utilizzo
Se si marcia con un'altezza di soglia troppo
alta o troppo bassa si rischia di danneggiare
gli elementi sotto la scocca.
L'altezza della soglia può regolarsi
automaticamente in funzione di eventuali
cambiamenti di temperatura o di carico.
Non utilizzare questo comando nei seguenti
casi:
- se i deve lavorare sotto il veicolo,
- per sostituire una ruota,
- trasporto del veicolo via camion, treno, traghetto, nave, ...
Oltre una velocità di 5 km/h, il sistema
si riattiva automaticamente. Far verificare il sistema dalla rete CITROËN
o da un riparatore qualificato.
