2015 CITROEN JUMPER ECO mode

2
Sommario
JUMPER-PAPIER_IT_CHAP00A_SOMMAIRE_ED01-2014
3. ERGONOMIA e CONFORT 43-83
Comando d'illuminazione 44Comando del tergicristallo 47Regolatori di velocità 48Limitatori di velocità 54Sbrinamento e disappannamento 58Riscaldamento / Aria condizionata 60Aria condizionata 62Riscaldamenti supplementari 64Riscaldamento / Climatizzazione posteriore 64Riscaldamento supplementare programmabile 66Sedili anteriori 69Sedili anteriori 71Sedili posteriori 72Cabina allungata 74Allestimenti anteriori 75Allestimenti posteriori 80Retrovisori 82Alzacristalli elettrici 83
Plancia di bordo 4Esterno 6Posto di guida 7Interno 9Caratteristiche - Manutenzione 10Ambiente 11Eco-guida 12
1. COLPO D'OCCHIO 4-134. TECNOLOGIA a BORDO 84-94
Confi gurazione del veicolo 84Computer di bordo 89Cronotachigrafo 90Assistenza al parcheggio posteriore 91Telecamera di retromarcia 92Sospensione pneumatica 93
2. ALL'AVVIAMENTO 14-42
Telecomando 14Chiave 16Allarme 19Porte anteriori - posteriori 20Cabina e vano di carico 22Quadro strumenti 23Spie 24Indicatore di livello del carburante 32Indicatore di temperatura 32Segnalazione pneumatici sgonfi 33Indicatore di manutenzione 35Cambio e volante 36Indicatore di cambio marcia 36Avviamento e arresto 38Partenza assistita in salita 39Stop & Start 40
Questo pittogramma
informa sugli
equipaggiamenti specifi ci
del modello combi. Vetri laterali scorrevoli.
Riscaldamento /
climatizzazione
posteriore. Sedili /
divano posteriori.

22

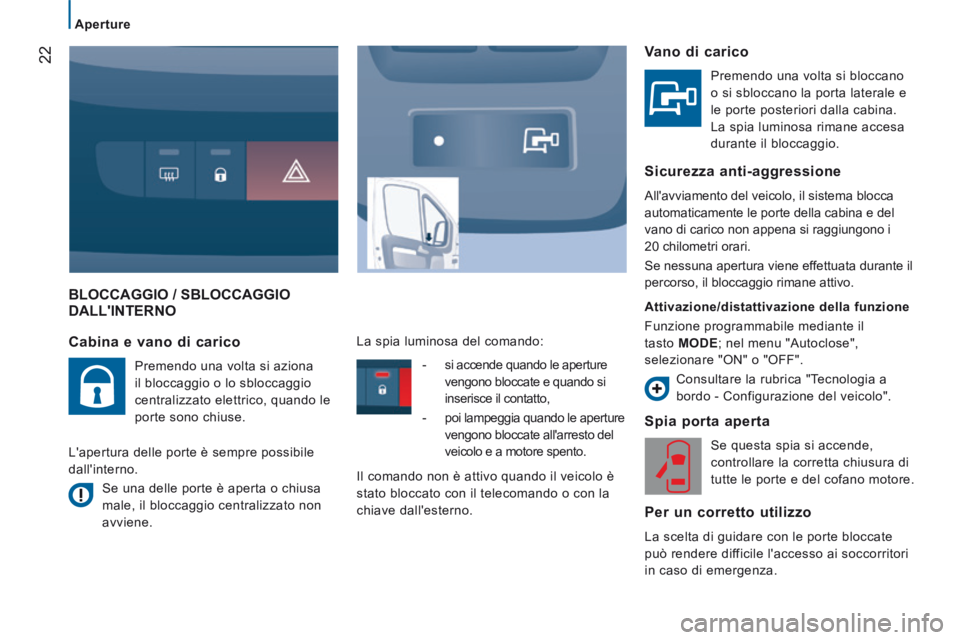

Aperture
JUMPER-PAPIER_IT_CHAP02_PRET A PARTIR_ED01-2014
BLOCCAGGIO / SBLOCCAGGIO DALL'INTERNO
Spia porta aperta
Se questa spia si accende,
controllare la corretta chiusura di
tutte le porte e del cofano motore.
Per un corretto utilizzo
La scelta di guidare con le porte bloccate
può rendere difficile l'accesso ai soccorritori
in caso di emergenza.
Cabina e vano di carico
Premendo una volta si aziona
il bloccaggio o lo sbloccaggio
centralizzato elettrico, quando le
porte sono chiuse.
L'apertura delle porte è sempre possibile
dall'interno. Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non
avviene. La spia luminosa del comando:
Vano di carico
Premendo una volta si bloccano
o si sbloccano la porta laterale e
le porte posteriori dalla cabina.
La spia luminosa rimane accesa
durante il bloccaggio.
Sicurezza anti-aggressione
All'avviamento del veicolo, il sistema blocca
automaticamente le porte della cabina e del
vano di carico non appena si raggiungono i
20 chilometri orari.
Se nessuna apertura viene effettuata durante il
percorso, il bloccaggio rimane attivo.
Attivazione/distattivazione della funzione
Funzione programmabile mediante il
tasto
MODE; nel menu "Autoclose",
selezionare "ON" o "OFF".
Consultare la rubrica "Tecnologia a
bordo - Configurazione del veicolo".
- si accende quando le aperture
vengono bloccate e quando si
inserisce il contatto,
- poi lampeggia quando le aperture vengono bloccate all'arresto del
veicolo e a motore spento.
Il comando non è attivo quando il veicolo è
stato bloccato con il telecomando o con la
chiave dall'esterno.

Posto di guida
29
2
ALL'AVVIAMENTO
JUMPER-PAPIER_IT_CHAP02_PRET A PARTIR_ED01-2014

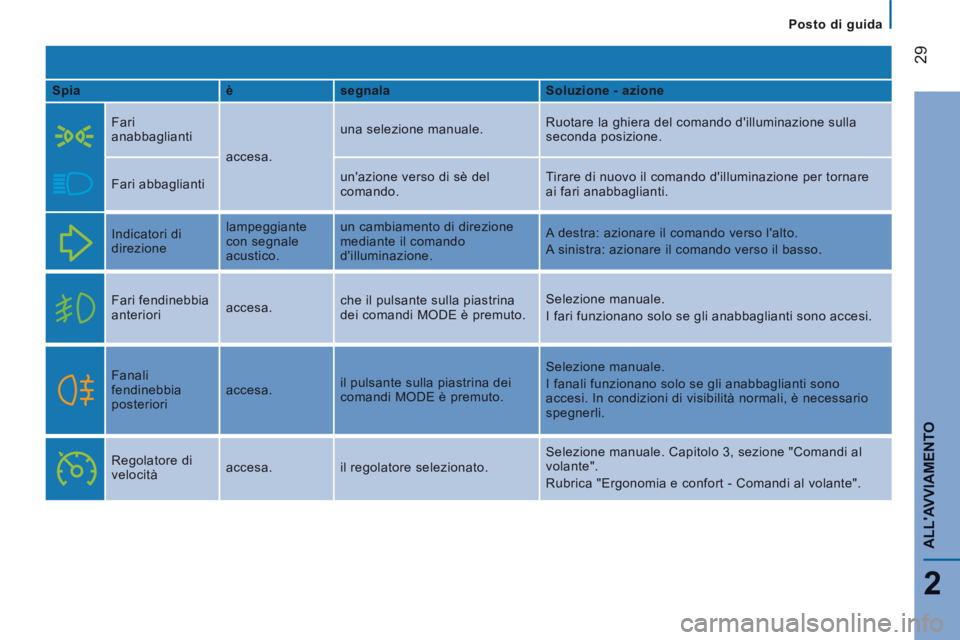

Spia è segnala Soluzione - azione
Fari
anabbaglianti
accesa. una selezione manuale.
Ruotare la ghiera del comando d'illuminazione sulla
seconda posizione.
Fari abbaglianti un'azione verso di sè del
comando. Tirare di nuovo il comando d'illuminazione per tornare
ai fari anabbaglianti.
Indicatori di
direzione lampeggiante
con segnale
acustico. un cambiamento di direzione
mediante il comando
d'illuminazione.
A destra: azionare il comando verso l'alto.
A sinistra: azionare il comando verso il basso.
Fari fendinebbia
anteriori accesa. che il pulsante sulla piastrina
dei comandi MODE è premuto. Selezione manuale.
I fari funzionano solo se gli anabbaglianti sono accesi.
Fanali
fendinebbia
posteriori accesa.
il pulsante sulla piastrina dei
comandi MODE è premuto. Selezione manuale.
I fanali funzionano solo se gli anabbaglianti sono
accesi. In condizioni di visibilità normali, è necessario
spegnerli.
Regolatore di
velocità accesa.
il regolatore selezionato. Selezione manuale. Capitolo 3, sezione "Comandi al
volante".
Rubrica "Ergonomia e confort - Comandi al volante".

Posto di guida
30
JUMPER-PAPIER_IT_CHAP02_PRET A PARTIR_ED01-2014
Display visualizza segnala Soluzione - azione
Temperatura /
Ghiaccio la spia presenza
ghiaccio, la
temperatura
che lampeggia
accompagnata
da un
messaggio sul
display. condizioni climatiche che
possono provocare la presenza
di ghiaccio sulla strada.
Prestare ancora più attenzione e non frenare
bruscamente.
Rubrica "Sicurezza - Sicurezza durante la guida".
Data / Ora una regolazione:
della data,
dell'ora. una configurazione mediante il
menu "MODE".
Rubrica "Tecnologia a bordo - Configurazione del
veicolo".
Altezza del
fascio dei fari una regolazione
dei fari. una posizione da 0 a 3 in
funzione del carico trasportato. Regolare con i pulsanti sulla piastrina dei comandi
MODE.
Rubrica "Ergonomia e confort - Comandi al volante".
Chiave di
manutenzione una chiave di
manutenzione
che rimane
accesa. una periodicità di manutenzione
che sta per scadere.
Consultare la lista delle verifiche nel libretto di
manutenzione e di garanzia, poi effettuare il tagliando di
manutenzione.
Stop & Start accesa.
la messa in modalità STOP
del motore dopo l'arresto del
veicolo. Non appena si desidera ripartire, la spia si spegne ed il
motore si riavvia automaticamente in modalità START.
lampeggia per
alcuni secondi
poi si spegne. l'indisponibilità momentanea
della modalità STOP o
l'attivazione automatica della
modalità START. Casi particolari della modalità STOP e della modalità
START.
Rubrica "All'avviamento - Avviare e spegnere".

Posto di guida
35
2
ALL'AVVIAMENTO
JUMPER-PAPIER_IT_CHAP02_PRET A PARTIR_ED01-2014
INDICATORE DI MANUTENZIONE
Quando si inserisce il contatto, la chiave che
simboleggia l'indicatore di manutenzione si
accende per alcuni secondi: il display informa
della scadenza della prossima manutenzione
da effettuare conformemente a quanto indicato
nel libretto di manutenzione e di garanzia.
Quest'informazione è determinata in funzione
del chilometraggio percorso dalla precedente
manutenzione.
Qualche secondo dopo, il display torna alle
sue consuete funzioni. Una pressione prolungata riporta alla
videata iniziale.
Consultare la rubrica "Tecnologia a
bordo - Configurazione del veicolo".
Degradazione dell'olio motore
Consultare la lista delle verifiche nel
libretto di manutenzione e di garanzia
che è stato consegnato con il veicolo.
Richiamare l'informazione manutenzione
Per accedere in qualsiasi momento alle
indicazioni di manutenzione, premere
leggermente il tasto MODE.
Utilizzare le frecce verso l'alto/basso per
visualizzare le informazioni relative alla
scadenza e all'olio motore.
Premendo nuovamente il tasto MODE si
torna ai vari menu del display. Menu... Scelta... Permette di...
11
Service
Service
(Km/Miglia
prima della
manutenzione)
Visualizzare
i chilometri/
miglia che si
possono ancora
percorrere
prima della
manutenzione.
Olio (Km/
Miglia
prima della
sostituzione)
Visualizzare
i chilometri/
miglia rimanenti
da percorrere
prima della
prossima
sostituzione.
Azzeramento
L'arresto permanente del lampeggiamento
dell'indicatore è realizzabile da parte di un riparatore
qualifi cato equipaggiato di strumento di diagnosi.
Questa 2ª spia, abbinata alla 1ª,
si accende sul quadro strumenti
quando, non essendo stata effettuata
la sostituzione dell'olio, questo ha
superato una nuova soglia di degradazione. Per
evitare deterioramenti e prima di raggiungere
questo livello, far sostituire l'olio motore . Questa spia lampeggia e se il
veicolo è equipaggiato di questa
funzione, appare un messaggio
ad ogni avviamento: il sistema ha
rilevato una degradazione dell'olio motore.
Far sostituire l'olio motore al più presto.
Per le motorizzazioni 3.0 HDi, il regime
motore è limitato a 3 000 giri/minuto, poi a
1 500 giri/minuto finché non viene effettuata
la sostituzione. Procedere alla sostituzione
dell'olio motore per evitare deterioramenti.

Aerazione
64
JUMPER-PAPIER_IT_CHAP03_ERGO ET CONFORT_ED01-2014

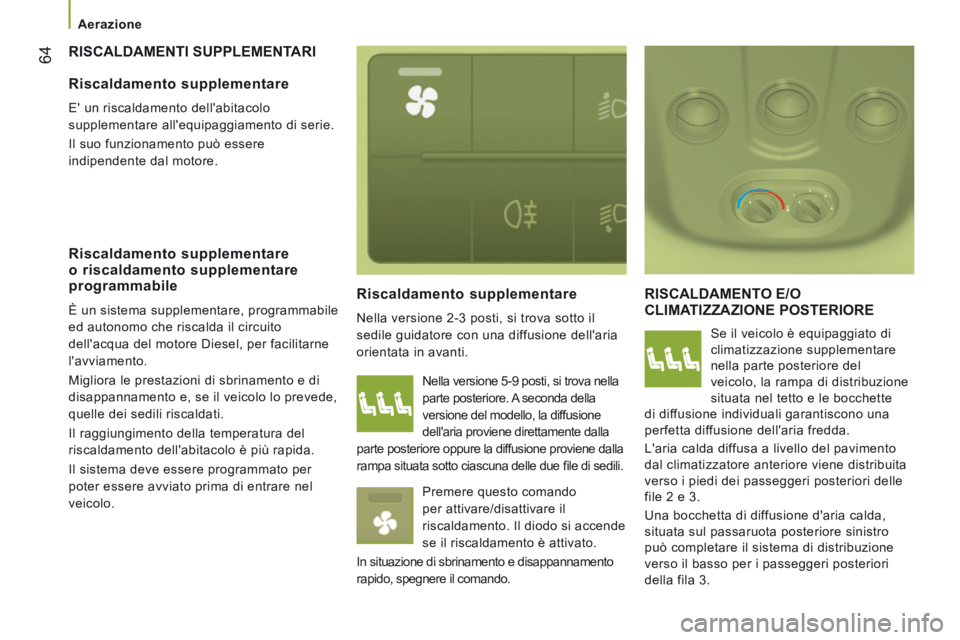

RISCALDAMENTI SUPPLEMENTARI
Riscaldamento supplementare
Nella versione 2-3 posti, si trova sotto il
sedile guidatore con una diffusione dell'aria
orientata in avanti.
RISCALDAMENTO E/O
CLIMATIZZAZIONE POSTERIORE
Se il veicolo è equipaggiato di
climatizzazione supplementare
nella parte posteriore del
veicolo, la rampa di distribuzione
situata nel tetto e le bocchette
di diffusione individuali garantiscono una
perfetta diffusione dell'aria fredda.
L'aria calda diffusa a livello del pavimento
dal climatizzatore anteriore viene distribuita
verso i piedi dei passeggeri posteriori delle
file 2 e 3.
Una bocchetta di diffusione d'aria calda,
situata sul passaruota posteriore sinistro
può completare il sistema di distribuzione
verso il basso per i passeggeri posteriori
della fila 3.
Riscaldamento supplementare
E' un riscaldamento dell'abitacolo
supplementare all'equipaggiamento di serie.
Il suo funzionamento può essere
indipendente dal motore.
Riscaldamento supplementare o riscaldamento supplementare programmabile
È un sistema supplementare, programmabile
ed autonomo che riscalda il circuito
dell'acqua del motore Diesel, per facilitarne
l'avviamento.
Migliora le prestazioni di sbrinamento e di
disappannamento e, se il veicolo lo prevede,
quelle dei sedili riscaldati.
Il raggiungimento della temperatura del
riscaldamento dell'abitacolo è più rapida.
Il sistema deve essere programmato per
poter essere avviato prima di entrare nel
veicolo. Nella versione 5-9 posti, si trova nella
parte posteriore. A seconda della
versione del modello, la diffusione
dell'aria proviene direttamente dalla
parte posteriore oppure la diffusione proviene dalla
rampa situata sotto ciascuna delle due fi le di sedili.
Premere questo comando
per attivare/disattivare il
riscaldamento. Il diodo si accende
se il riscaldamento è attivato.
In situazione di sbrinamento e disappannamento
rapido, spegnere il comando.

89
4
TECNOLOGIA
a BORDO

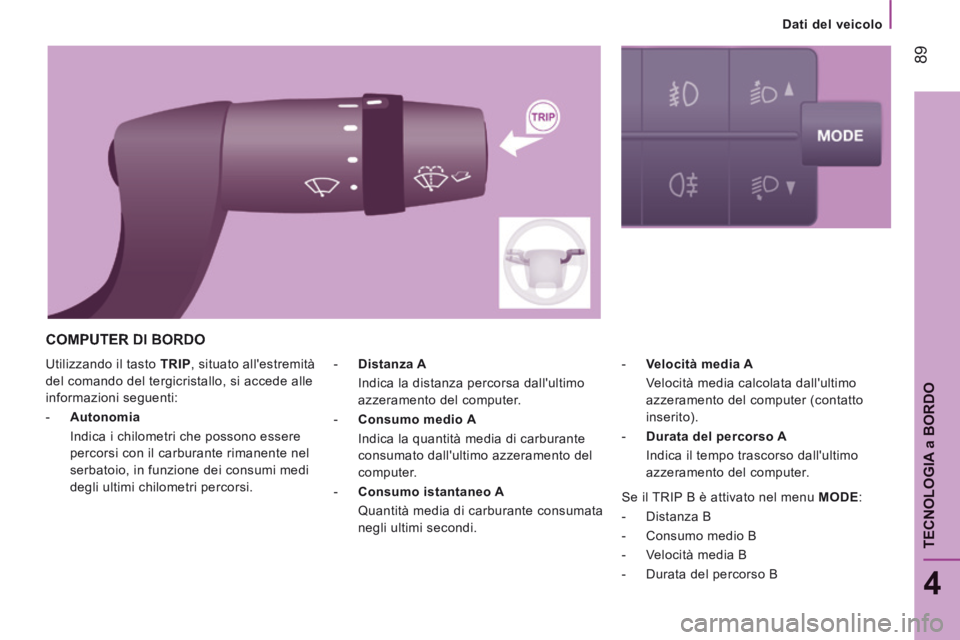

Dati del veicolo
JUMPER-PAPIER_IT_CHAP04_TECHNOLOGIE A BORD_ED01-2014
Utilizzando il tasto TRIP , situato all'estremità
del comando del tergicristallo, si accede alle
informazioni seguenti:
- Autonomia
Indica i chilometri che possono essere percorsi con il carburante rimanente nel
serbatoio, in funzione dei consumi medi
degli ultimi chilometri percorsi. - Velocità media A

Velocità media calcolata dall'ultimo azzeramento del computer (contatto
inserito).
- Durata del percorso A
Indica il tempo trascorso dall'ultimo azzeramento del computer.
- Distanza A

Indica la distanza percorsa dall'ultimo azzeramento del computer.
- Consumo medio A
Indica la quantità media di carburante consumato dall'ultimo azzeramento del
computer.
- Consumo istantaneo A
Quantità media di carburante consumata negli ultimi secondi.
COMPUTER DI BORDO
Se il TRIP B è attivato nel menu MODE :
- Distanza B
- Consumo medio B
- Velocità media B
- Durata del percorso B

117
6

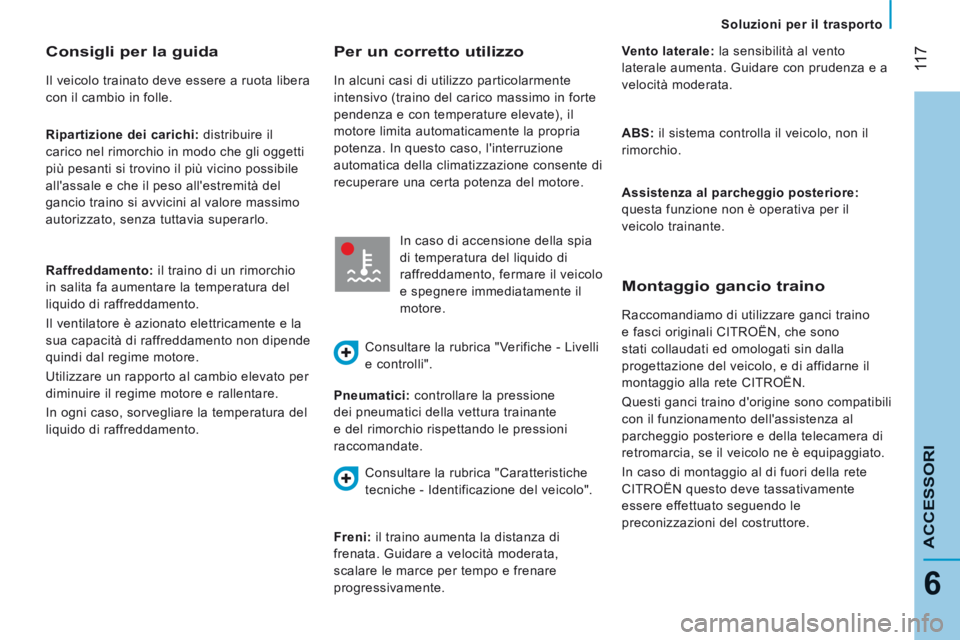

Soluzioni per il trasporto
ACCESSORI
JUMPER-PAPIER_IT_CHAP06_ACCESSOIRES_ED01-2014
Ripartizione dei carichi: distribuire il
carico nel rimorchio in modo che gli oggetti
più pesanti si trovino il più vicino possibile
all'assale e che il peso all'estremità del
gancio traino si avvicini al valore massimo
autorizzato, senza tuttavia superarlo.
Consigli per la guida
Il veicolo trainato deve essere a ruota libera
con il cambio in folle.
Raffreddamento: il traino di un rimorchio
in salita fa aumentare la temperatura del
liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la
sua capacità di raffreddamento non dipende
quindi dal regime motore.
Utilizzare un rapporto al cambio elevato per
diminuire il regime motore e rallentare.
In ogni caso, sorvegliare la temperatura del
liquido di raffreddamento. Pneumatici: controllare la pressione
dei pneumatici della vettura trainante
e del rimorchio rispettando le pressioni
raccomandate.
Montaggio gancio traino
Raccomandiamo di utilizzare ganci traino
e fasci originali CITROËN, che sono
stati collaudati ed omologati sin dalla
progettazione del veicolo, e di affidarne il
montaggio alla rete CITROËN.
Questi ganci traino d'origine sono compatibili
con il funzionamento dell'assistenza al
parcheggio posteriore e della telecamera di
retromarcia, se il veicolo ne è equipaggiato.
In caso di montaggio al di fuori della rete
CITROËN questo deve tassativamente
essere effettuato seguendo le
preconizzazioni del costruttore.
Per un corretto utilizzo
In alcuni casi di utilizzo particolarmente
intensivo (traino del carico massimo in forte
pendenza e con temperature elevate), il
motore limita automaticamente la propria
potenza. In questo caso, l'interruzione
automatica della climatizzazione consente di
recuperare una certa potenza del motore.
In caso di accensione della spia
di temperatura del liquido di
raffreddamento, fermare il veicolo
e spegnere immediatamente il
motore.
Consultare la rubrica "Verifiche - Livelli
e controlli".
Freni: il traino aumenta la distanza di
frenata. Guidare a velocità moderata,
scalare le marce per tempo e frenare
progressivamente. Vento laterale: la sensibilità al vento
laterale aumenta. Guidare con prudenza e a
velocità moderata.
ABS: il sistema controlla il veicolo, non il
rimorchio.
Assistenza al parcheggio posteriore:

questa funzione non è operativa per il
veicolo trainante.
Consultare la rubrica "Caratteristiche
tecniche - Identificazione del veicolo".
