2015 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

Motorizzazioni Diesel
159
9
CARATTERISTICHE TECNICHE
JUMPER-PAPIER_IT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
Qualità del carburante utilizzato per i motori Diesel
I motori Diesel sono perfettamente compatibili con i biocarburanti conformi agli standard europei attuali e futuri (gasolio che rispetta la
norma EN 590 miscelato con un biocarburante che rispetta la norma EN 14214) che possono essere distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7% di Estere Metilico di Acido Grasso).
L'utilizzo del biocarburante B30 è possibile su alcuni motori Diesel; tuttavia, questo utilizzo è condizionato dalla rigorosa applicazione delle
condizioni particolari di manutenzione indicate nel libretto di manutenzione e di garanzia. Consultare la rete CITROËN o un riparatore
qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)carburante (oli vegetali o animali puri o diluiti, nafta ad uso domestico, ecc.) è rigorosamente vietato

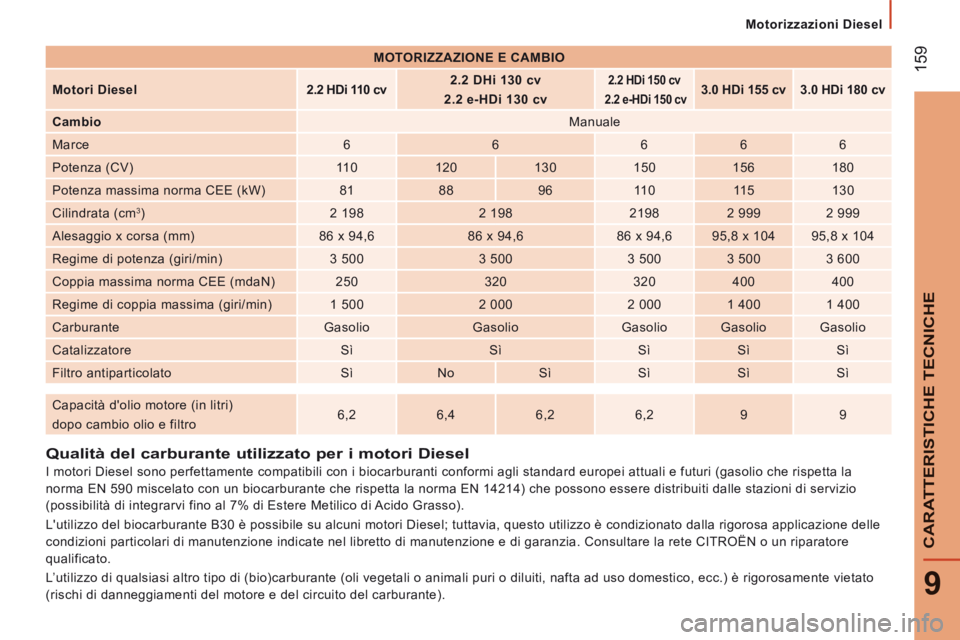

(rischi di danneggiamenti del motore e del circuito del carburante). MOTORIZZAZIONE E CAMBIO

Motori Diesel 2.2 HDi 110 cv 2.2 DHi 130 cv

2.2 e-HDi 130 cv
2.2 HDi 150 cv

2.2 e-HDi 150 cv 3.0 HDi 155 cv 3.0 HDi 180 cv
Cambio Manuale
Marce 6 6 6 6 6
Potenza (CV) 11 0 120 1 3 0 1 5 0 1 5 6 1 8 0
Potenza massima norma CEE (kW) 8 1 8 8 96 11 0 1 1 5 1 3 0
Cilindrata (cm
3 ) 2 198 2 198 2198 2 999 2 999
Alesaggio x corsa (mm) 86 x 94,6 86 x 94,6 86 x 94,6 95,8 x 104 95,8 x 104
Regime di potenza (giri/min) 3 500 3 500 3 500 3 500 3 600
Coppia massima norma CEE (mdaN) 2 5 0 3 2 0 3 2 0 400 400
Regime di coppia massima (giri/min) 1 500 2 000 2 000 1 400 1 400
Carburante Gasolio Gasolio Gasolio Gasolio Gasolio
Catalizzatore S ì S ì S ì S ì S ì
Filtro antiparticolato S ì No S ì S ì S ì S ì

Capacità d'olio motore (in litri)
dopo cambio olio e filtro 6,2
6,4 6,2 6,2 9 9

Masse
160
JUMPER-PAPIER_IT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

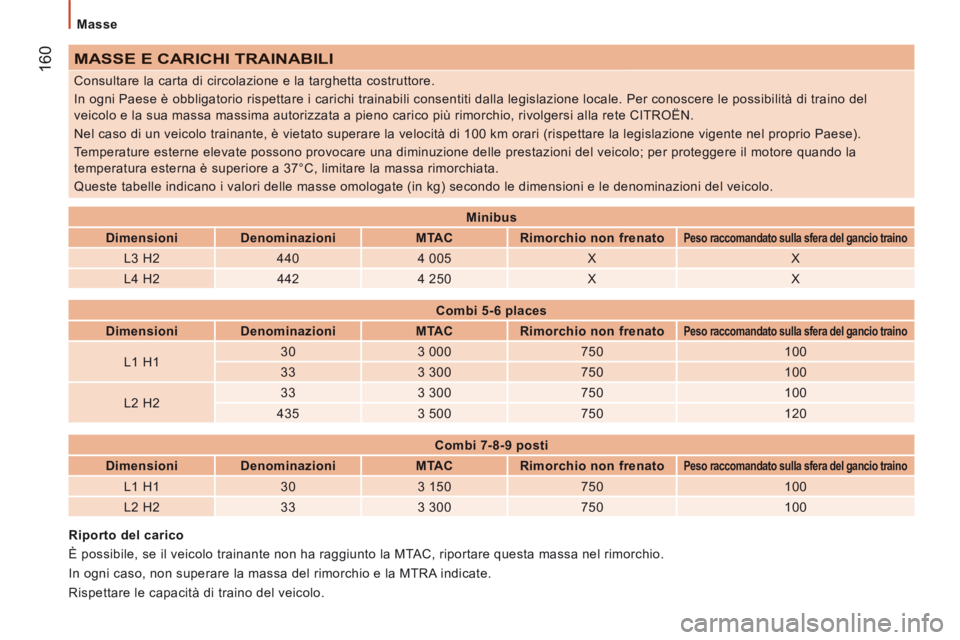

MASSE E CARICHI TRAINABILI
Consultare la carta di circolazione e la targhetta costruttore.
In ogni Paese è obbligatorio rispettare i carichi trainabili consentiti dalla legislazione locale. Per conoscere le possibilità di traino del
veicolo e la sua massa massima autorizzata a pieno carico più rimorchio, rivolgersi alla rete CITROËN.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km orari (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo; per proteggere il motore quando la
temperatura esterna è superiore a 37°C, limitare la massa rimorchiata.
Queste tabelle indicano i valori delle masse omologate (in kg) secondo le dimensioni e le denominazioni del veicolo.
Riporto del carico
È possibile, se il veicolo trainante non ha raggiunto la MTAC, riportare questa massa nel rimorchio.
In ogni caso, non superare la massa del rimorchio e la MTRA indicate.
Rispettare le capacità di traino del veicolo. Minibus

Dimensioni Denominazioni MTAC Rimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L3 H2 440 4 005 X X
L4 H2 442 4 250 X X
Combi 5-6 places
Dimensioni Denominazioni MTAC Rimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L1 H1 3 0
3 000 7 5 0 100
3 3 3 300 7 5 0 100
L2 H2 3 3
3 300 7 5 0 100
4 3 5 3 500 7 5 0 120
Combi 7-8-9 posti
Dimensioni Denominazioni MTAC Rimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L1 H1 3 0 3 150 7 5 0 100
L2 H2 3 3 3 300 7 5 0 100

Masse
161
9
CARATTERISTICHE TECNICHE
JUMPER-PAPIER_IT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

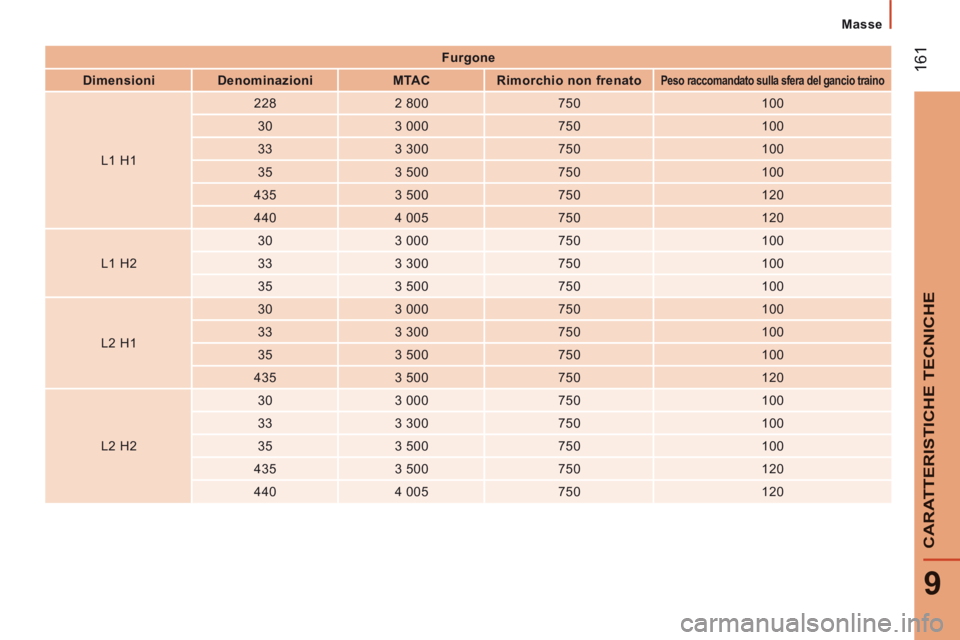

Furgone
Dimensioni Denominazioni MTAC Rimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L1 H1 2 2 8
2 800 7 5 0 100
3 0 3 000 7 5 0 100
3 3 3 300 7 5 0 100
3 5 3 500 7 5 0 100
4 3 5 3 500 7 5 0 120
440 4 005 7 5 0 120
L1 H2 3 0
3 000 7 5 0 100
3 3 3 300 7 5 0 100
3 5 3 500 7 5 0 100
L2 H1 3 0
3 000 7 5 0 100
3 3 3 300 7 5 0 100
3 5 3 500 7 5 0 100
4 3 5 3 500 7 5 0 120
L2 H2 3 0
3 000 7 5 0 100
3 3 3 300 7 5 0 100
3 5 3 500 7 5 0 100
4 3 5 3 500 7 5 0 120
440 4 005 7 5 0 120

Masse
162
JUMPER-PAPIER_IT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

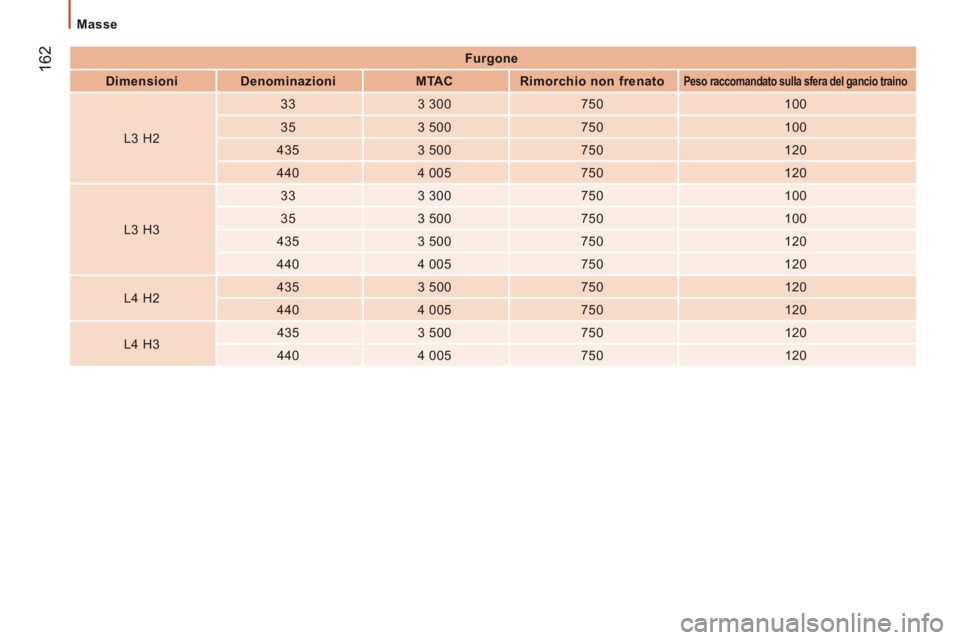

Furgone
Dimensioni Denominazioni MTAC Rimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L3 H2 3 3
3 300 7 5 0 100
3 5 3 500 7 5 0 100
4 3 5 3 500 7 5 0 120
440 4 005 7 5 0 120
L3 H3 3 3
3 300 7 5 0 100
3 5 3 500 7 5 0 100
4 3 5 3 500 7 5 0 120
440 4 005 7 5 0 120
L4 H2 4 3 5
3 500 7 5 0 120
440 4 005 7 5 0 120
L4 H3 4 3 5
3 500 7 5 0 120
440 4 005 7 5 0 120

Identificazione del veicolo
163
9
CARATTERISTICHE TECNICHE
JUMPER-PAPIER_IT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

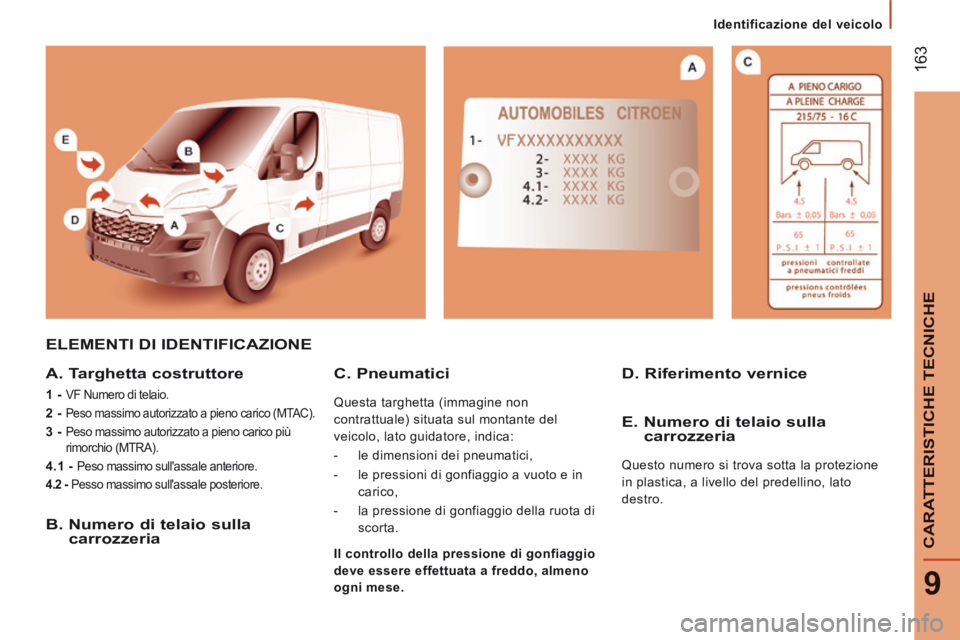

ELEMENTI DI IDENTIFICAZIONE
A. Targhetta costruttore
1 - VF Numero di telaio.

2 -
Peso massimo autorizzato a pieno carico (MTAC).
3 - Peso massimo autorizzato a pieno carico più
rimorchio (MTRA).

4.1 - Peso massimo sull'assale anteriore.
4.2 - Pesso massimo sull'assale posteriore.
B. Numero di telaio sulla carrozzeria
D. Riferimento vernice C. Pneumatici
Questa targhetta (immagine non
contrattuale) situata sul montante del
veicolo, lato guidatore, indica:
- le dimensioni dei pneumatici,
- le pressioni di gonfiaggio a vuoto e in carico ,
- la pressione di gonfiaggio della ruota di scorta.
E. Numero di telaio sulla carrozzeria
Questo numero si trova sotta la protezione
in plastica, a livello del predellino, lato
destro.
Il controllo della pressione di gonfiaggio
deve essere effettuata a freddo, almeno
ogni mese.

164
JUMPER-PAPIER_IT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

10.1
JUMPER-PAPIER_IT_CHAP10A_AUTORADIO_FIAT-TACTILE-1_ED01-2014
ll sistema è protetto in modo da funzionare solo su questo veicolo.
Sistema
AUDIO-TELEMATICA DIGITALE
Per ragioni di sicurezza, il guidatore deve tassativamente effettuare le operazioni che richiedono particolare attenzione a veicolo fermo.
A motore spento e per preservare la carica della batteria, il sistema si spegne dopo l'attivazione della modalità economia d'energia.
SOMMARIO
AUTORADIO MULTIMEDIA - TELEFONO BLUETOOTH -
NAVIGAZIONE GPS
p.
p.
p.
p.
p.
p.
p.
p.
p.
01 Funzionamento generale
02 In breve - Frontalino
05 Media
04 Radio
06 Telefono
07 Navigazione
08 Informazioni veicolo
09 Regolazioni
10 Comandi vocali
03 Comandi al volante p.
10.2
10.4
10.12
10.6
10.20
10.26
10.30
10.32
10.42
10.5

01
" Telefono "
permette di collegare un telefono in Bluetooth.
" Informazioni sul veicolo "
permette di accedere alla temperatura esterna, all'orologio, alla bussola e al computer di bordo.
" Regolazioni "
permette di attivare, disattivare e programmare alcune funzioni di regolazione del sistema e de veicolo.
" Radio "
permette di selezionare le varie modalità della radio e di attivre, disattivare, parametrare alcune funzioni di regolazione.
" Navigazione "
permette di programmare la guida e scegliere la destinazione.
" Sistemi Multimediali "
permette di selezionare le varie modalità musicali e di attivare, disattivare, parametrare alcune funzioni di regolazione.
FUNZIONAMENTO GENERALE
10.2
