2015 CITROEN DS5 HYBRID Kasutusjuhend (in Estonian)

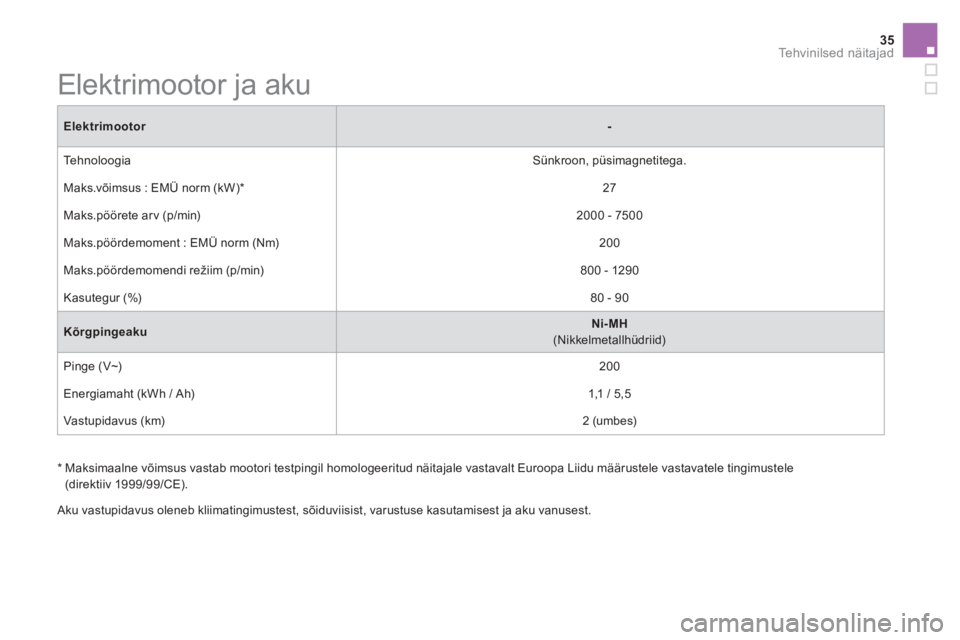

35Tehvinilsed näitajad

Elektrimootor



-


Te h n o l o o g i a

Sünkroon, püsimagnetitega.
Maks.võimsus : EMÜ norm (kW) *
27
Maks.pöörete arv (p/min)
2000 - 7500
Maks.pöördemoment : EMÜ norm (Nm)
200
Maks.pöördemomendi režiim (p/min)
800 - 1290
Kasutegur (%)

80 - 90

Kõrgpingeaku


Ni-MH

(Nikkelmetallhüdriid)
Pinge (V~)

200
Energiamaht (kWh / Ah)

1,1 / 5,5
Vastupidavus (km)

2 (umbes)


















Elektrimootor ja aku


Aku vastupidavus oleneb kliimatingimustest, sõiduviisist, varustuse kasutamisest ja aku vanusest.

*
Maksimaalne võimsus vastab mootori testpingil homologeeritud näitajale vastavalt Euroopa Liidu määrustele vastavatele tingimustele
(direktiiv 1999/99/CE).

Diiselmootorid ja käigukastid



Diiselmootor



HDi 160



Käigukast


ETG6


Elektriliselt juhitav (6 käiku)



Tüüp variant versioon


RHC8


RHCM


Töömaht (cm
3
)

19 97
Silindri läbimõõt x kolvikäik (mm)
85 x 88
Maksimaalne võimsus : EMÜ norm (kW) *
120
Maksimaalne pöörete arv (p/min)
3850
Maksimaalne pöördemoment : EMÜ norm (Nm)
300
Maksimaalse pöördemomendi režiim (p/min)
175 0
Kütus

Diisel
Katalüsaator

Jah
Ta h m a f i l t e r

Jah
Õlimaht (vahetatava filtriga, liitrites)
5,0

*

Maksimaalne võimsus vastab mootori testpingil homologeeritud näitajatele, mis saadi Euroopa määrustele (direktiiv 1999/99/CE) vastavates
tingimustes.

37Tehvinilsed näitajad















Massid ja pukseeritavad koormused (kg)



*
Sõidumass = tühimass + juht (75 kg).

**
Piduritega haagise massi võib registrimassi piires tõsta, kui samavõrra vähendada pukseeriva sõiduki täismassi ; tähelepanu, pukseerimine vähe
koormatud sõidukiga võib nõrgendada selle sõiduki teelpüsivust.
300 kg'se koormuse ülekandmise korral peab juht olema sõidukis üksi ja ilma pagasita.
Diiselmootor



HDi 160



Käigukastid


ETG6


Elektriliselt juhitav (6 käiku)



Tüüp variant versioon


RHC8


RHCM




- Tühimass

1660


- Sõidumass *


173 5


- Täismass

2265


- Registrimass
12% kallakul
2765


- Piduritega haagis (täismassi piires)
10% või 12% kallakul
500


- Piduritega haagis ** (koormuse ülekandmine
registrimassi piires)
800


- Piduriteta haagis

500


- Suurim lubatud koormus haakekonksule
75

Tabelis olevad registrimassid ja haagise koormused on kehtivad kuni 1000 meetrini merepinnast ; haagise koormust tuleb vähendada 10 % võrra iga
järgneva 1000 m kohta.
Pukseeriva sõiduki maksimaalne lubatud kiirus on väiksem (vastavalt riigis kehtivatele seadustele).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur on üle 37°C, vähendage haagise
koormust.

Korduvad küsimused


100% elektriline režiim (heitgaasivaba)



Küsimus



Vastus


Miks ma ei saa alati ZEV
režiimi (Zero Emission
Vehicle) kasutada, kuigi aku on piisavalt täis ? Selline situatsioon on ajutine.
Mõned konkreetsed tingimused ei võimalda valida
ZE V režiimi isegi siis, kui aku on
piisavalt täis, näiteks väga külm ilm, kõrgus merepinnast, udu eemaldamise funktsiooni
töö, kliimaseadme või kütte intensiivne kasutamine, FAP filtri puhastamine.
Miks ilmub aegajalt teade "Elektrirežiimi ei saa
kasutada : toimub FAP puhastamine" ? See teade edastatakse tahmaosakeste filtri (FAP) puhastamise ajal. Tegemist on
normaalse protseduuriga, mis viiakse läbi iga 400 või 500 km järel (intensiivse linnasõidu
korral sagedamini) sarnaselt tavalise HDi diiselmootoriga mudelile.
Tavalise HDi diiselmootoriga mudeli juht selle protseduuri läbiviimist ei märka.
Hybrid4 sõidukis võib see olla tuntav (linnas sõites), sest sel ajal HDi diiselmootor ei
seisku ja ekraanile kuvatakse see teade.
Miks ma ei saa lülitada sõidukit ZEV
režiimile, kui
kasutasin elektrimootorit asendis AUTO
?
ZE

V
režiimi kasutamine on AUTO
omast erinev.

ZEV
režiimile saab lülituda vaid siis, kui aku tase on vähemalt 4 pügalat, et tagada
piisavat energiavaru.

AUTO
režiimil juhib süsteem ise elektrirežiimile lülitumist tingimusi lühema aja jooksul ja
madalama aku tasemega.
Miks on ZEV
režiimil tõusul sõites energiavaru madalam ? Energiavajadus on tõusul sõites suurem, kui tasasel pinnal.
Seega on tõusul sõites parem kasutada AUTO
režiimi, mis valib diiselmootori.
Miks ei lülitu ZEV
režiim automaatselt tagasi sisse, kui
süsteem on vahepeal selle režiimi välja lülitanud ? Eesmärgiks ei ole iga hinna eest ZEV
režiimi eelistada, sest see ei ole alati kõige
säästlikum.
Seetõttu lülitub AUTO
režiim automaatselt sisse.

39Sagedamini esitatavad küsimused

Energia kokkuhoid - Kütuse kokkuhoid



Küsimus



Vastus


Kuidas optimeerida kütusekulu ? Eelistage AUTO
režiimi, sest see valib optimaalse jõuallika, et kütusekulu vähendada.
Sõidustiili tuleb hübriidauto eripäraga kohandada, et seda sõidukit parimal viisil ära
kasutada, näiteks aeglustamiseks eelistage piduripedaalile vajutamisele pigem jala
tõstmist gaasipedaalilt, ennetage pidurdust, et akut ''tasuta'' energiaga laadida (linna
jõudes, valgusfoorile lähenedes, stop-märgi taha peatudes...).
Miks mul ei õnnestu vähendada kütusekulu, kuigi ma
sõidan väga sageli ZEV
režiimil ? Kütusekulu vähendamiseks sobib kõige paremini Auto, mitte ZEV
režiim, sest AUTO

režiimil valitakse optimaalne jõuallikas.

ZEV
režiim (100% elektriline) võimaldab vähendada kütusekulu teatud juhtudel. Samas
kaasneb kõrgepingeaku laadimisega teatud energiakulu.
Seepärast soovitame kasutada võimalikult tihti automaatrežiimi.
Miks näitab pardakompuuter mõnikord linnas sõites
näitab, et kütusekulu on 10 l/100 km ? Ummikutes võib antud hetke kütusekulu näit olla kõrge, kui olete läbinud väga lühikese
maa; sellel ei ole peaaegu mingit mõju ja tegelik keskmine kütusekulu on madal.
Linnas on teie Hybrid4 sõiduki kütusekulu madalam, kui sisepõlemismootoriga sõidukil
(35%).
Miks on minu sõiduki aku tase har va maksimaalne ? Normaalselt töötav aku ongi osaliselt laaditud (keskmiselt 4 - 5 pügalat AUTO
režiimil).
See võimaldab alati langusel sõites või jala gaasipedaalilt tõstes ''tasuta'' energiat toota.
Miks kuvatakse nii palju hoiatussõnumeid, kui kütus
hakkab otsa saama ? Selleks, et te esimesel võimalusel tangiksite ja ei kaotaks võimalust ainult elektrimootoriga
sõita.

Kliimaseade / Soojendus



Küsimus



Vastus


Mulle tundub, et kliimaseadme või kütte kasutamise ajal
sõidab sõiduk palju har vem elektrirežiimiI, kas see on
tõsi ? Mõnikord käivitub HDi diiselmootor kliimaseadme või kütte kasutamisel seniks, kuni on
saavutatud sobiv salongitemperatuur.
Hybrid4 süsteem hakkab lihtsalt veidi hiljem tööle. Viivitus on pikem, kui välistemperatuur
on äärmiselt madal või kõrge.
Mulle tundub, et kui ilm on väga soe ja kliimaseade
töötab, sõidab sõiduk lühemat aega elektrirežiimi. Kas
see on tõsi ? Kui õues on soe, siis on HDi diiselmootori ooterežiimil töötamise ja elektrimootoriga
sõitmise aeg piiratud, et vähendada salongi temperatuuri erinevust valitud temperatuurist.
Väga kuuma ilma korral võib alati vajutada nupule '' ECO OFF
'' ( ZEV
režiim lülitub välja
ja ainult elektrimootoriga ei saa sõita, samuti ei seisata mootorit), et säilitada salongi
jahedana (kliimaseade jääb tööle).

Muu



Küsimus



Vastus


Kas Hybrid4 sõidukiga võib pukseerida ? Oma Hybrid4 sõidukiga pukseerimise võimalused leiate teema ''Tehnilised näitajad'' all
olevast osast ''Massid''.
Pukseerida saab näiteks ühte jet-ski'd või kaherattalist sõidukit.
Piirangute tehniliseks põhjuseks on vajadus säilitada sisepõlemismootori ja
hübriidkomponentide jahutust, sest ka need komponendid on seotud jahutusvedelikuga.
Miks mulle tundub, et mootorpidurdus on liiga tugev ? Kui te tõstate jala piduripedaalilt, hakkab elektrimootor kohe energiat tootma.
Selle tulemuseks on tugevam kiirendus, kui tavalise sõidukil ja ''tasuta'' energia tootmine.

41Tähestikuline indeks
AAku tase .......................................... 5, 10, 25, 27
Andmete projektsioon esiklaasile ................... 15
Haagise lubatud mass .................................... 37
Histogrammi nullimine .................................... 14
HYbrid4 süsteemi käivitamine ........................ 15
HYbrid4 süsteemi seiskamine .................. 15, 18
H
JM K
Massid ............................................................. 37
Mootorid .................................................... 35, 36
Mootoriruumi kaane all ................................... 30
Mootoriruumi kaane avamine ......................... 30
Mootorite ja käigukastide andmed............ 35, 36
Mõõdik ............................................................... 8 Keskkond ........................................................ 24
Kinnitusrihmad ................................................ 31
Kliimaseade .............................................. 22, 25
Kotinagi ........................................................... 31
Kõrgepinge ................................................ 27, 28
Kõrgepingeaku ................................. 5, 27-29, 35
Kõrgepingeaku jahutus ................................... 29
Kõrgepingeaku ventilatsioon .......................... 29
Kõrgepingekaabel ........................................... 28
Käigukang ....................................................... 32
Käivitamine rikke korral .................................. 18
Kütus ............................................................... 24
Kütusekulu ............................................ 9, 12, 24
Kütusekulu histogramm .................................. 12 ECO OFF (nupp) ............................................. 22
Ekraan näidikuplokis ............................. 8, 10, 13
Elektriline seisupidur ........................... 15, 23, 32
Elektrimootor ......................................... 5, 19, 35
Elektrirežiim (ZEV).................. 11, 19, 22, 24, 25
Elektrooniline võti .................................15, 17, 18
Energia taastamine ............................... 9, 11, 24
Energiavool ............................................... 10, 11
D
EDiiselmootor ..................5, 19, 22, 25, 32, 36, 37
Neljarattavedu ..................................... 19, 23, 34
Näidikud ............................................................ 8
N
OP
R
Pagasiriiul ....................................................... 31
Pakiruumi põrand (liikuv) ................................ 31
Pakiruumi varustus ......................................... 31
Panipaigad ...................................................... 31
Pardakompuuter ........................................ 12-14
Pesemine (nõuanded) ..................................... 32
Pesula ............................................................. 32
Platvorm (pukseerimine) ................................. 34
Puutetundlik ekraan ............................ 10, 12, 14
Juhtimisnõuanded ........................................... 23
Jää eemaldamine klaasidelt ........................... 25
Ohikolmnurk .................................................... 31Rattaketid ........................................................ 34
READY (märgutuli) ........................... 8, 9, 28, 30
Rehvid ............................................................. 33
Rehvi parandamise komplekt rehvi ajutiseks
kasutamiseks ................................................ 33
Rehvi purunemine ........................................... 33
Režiimi nupp ......................................... 5, 19, 24
Robotkäigukast ................................5, 15, 23 -25
S
Seiskamine rikke korral................................... 18
Soojendus ................................................. 22, 25
Stop & Start ................................................. 5, 22
Sõiduki käivitamine ................................... 15, 18
Sõiduki peatamine .................................... 15, 18
Sõiduki pukseerimine ..................................... 34
Säästlik juhtimisviis ......................................... 24
Süüde .............................................................. 17
Süüte sisselülitamine ...................................... 17

Udu eemaldamine klaasidelt .......................... 25
12 V aku ............................................................ 5
Võimsus ............................................................. 9
Võimsusnäidik ............................................... 8, 9
Võtit ei tuntud ära ............................................ 18
Võtmeta sissepääs ja käivitamine .......15, 17, 18
Öko-juhtimisviis ............................................... 24
U
V
Ö T
Tahmafilter ...................................................... 25
Tahmaosakeste filtri puhastamine .................. 25
Teekonna nullimine ................................... 13, 14
Tehnilised andmed .................................... 35 -37
Tööriistad ........................................................ 33
