15Praktické informace
Výměna pojistky



)
Pro odepnutí horního obložení zavazadlového prostoru zatáhněte směrem dolů, přičemž
začněte levou stranou.

)
Demontujte obložení zatažením směrem dolů.

)
Vyměňte pojistky.
Při zpětné montáži postupujte v opačném pořadí a začněte spodkem zavazadlového prostoru.


Pojistka v
motorovém prostoru
(maxi- pojistka)

Pojistka č.

Hodnota

Funkce


-

20 A
Otevíratelná střecha

-

20 A
Otevíratelná střecha

Pokud je střecha v zóně B
nelze při přepálení pojistek otevřít zavazadlový prostor. Pro výměnu pojistek a otevření zavazadlového prostoru
nejprve uzavřete střechu manuálně ze zavazadlového prostoru (po odklopení zadních opěradel).

Otevíratelnou střechu chrání tři pojistky.


Pojistky pod krytem zavazadlového prostoru


Pojistka č.

Hodnota
Fonkce

MF08

40 A
Otevíratelná střecha
Maxi-pojistky jsou doplňkovou ochranou
elektrických systémů. Všechny zásahy na
maxi-pojistkách musí být svěřeny ser visní síti
CITROËN nebo odbornému servisu.

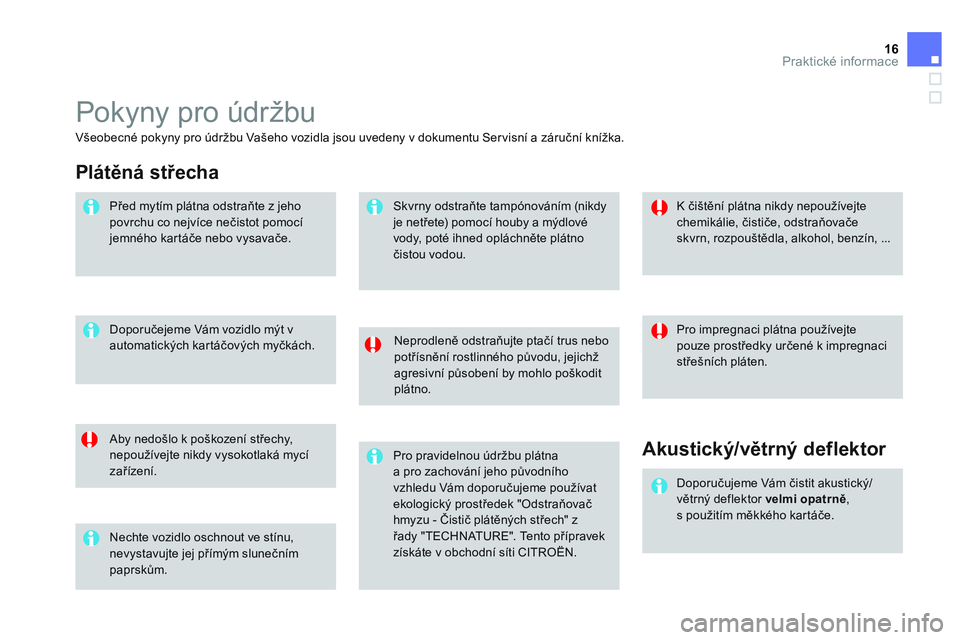

16Praktické informace
Pokyny pro údržbu


Neprodleně odstraňujte ptačí trus nebo
potřísnění rostlinného původu, jejichž
agresivní působení by mohlo poškodit
plátno.

Aby nedošlo k poškození střechy,
nepoužívejte nikdy vysokotlaká mycí
zařízení.
K čištění plátna nikdy nepoužívejte
chemikálie, čističe, odstraňovače
skvrn, rozpouštědla, alkohol, benzín, ...
Všeobecné pokyny pro údržbu Vašeho vozidla jsou uvedeny v dokumentu Ser visní a záruční knížka.

Nechte vozidlo oschnout ve stínu,
nevystavujte jej přímým slunečním
paprskům.
Doporučejeme Vám vozidlo mýt v
automatických kartáčových myčkách.
Skvrny odstraňte tampónováním (nikdy
je netřete) pomocí houby a mýdlové
vody, poté ihned opláchněte plátno
čistou vodou.

Pro impregnaci plátna používejte
pouze prostředky určené k impregnaci
střešních pláten.



Plátěná střecha


Před mytím plátna odstraňte z jeho
povrchu co nejvíce nečistot pomocí
jemného kartáče nebo vysavače.

Pro pravidelnou údržbu plátna
a pro zachování jeho původního
vzhledu Vám doporučujeme používat
ekologický prostředek "Odstraňovač
hmyzu - Čistič plátěných střech" z
řady "TECHNATURE". Tento přípravek
získáte v obchodní síti CITROËN.


Akustický/větrný deflektor


Doporučujeme Vám čistit akustický/
větrný deflektor velmi opatrně
,
s použitím měkkého kartáče.

17Technické charakteristiky

Benzínový motor


PureTech 82



VTi 120



THP 155


THP 150 **



PureTech
110 S&S



THP 165 S&S


THP
15 0 S&S **



Převodovka

BVM
(Mechanická
5-ti stupňová)
BVM
(Mechanická
5-ti stupňová)
BVA
(Automatická
4 stupňová)
BVM6
(Mechanická
6-ti stupňová)
BVM
(Mechanická
5-ti stupňová)
BVM6
(Mechanická
6-ti stupňová)

Typ, varianta, verze:
SB
...

HMZ6
5FS0
5FS9
5FV8
5FN8 **

HNZ6/S
5GZM/S
5GWM/S **


Zdvihový objem (cm
3
)
1 199
1 598
1 598
1 199
1 598
Vr tání x zdvih (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Max. výkon: norma ES (kW) *
60
88
115
11 0 **

81
120
11 0 **

Otáčky při max. výkonu (ot./min)
5 750
6 000
6 000
5 500
6 000
Max. točivý moment: norma EHS (Nm)
11 8
160
240
205
240
Otáčky při max. momentu (ot./min)
2 750
4 250
1 400
1 500
1 750
Palivo
Bezolovnaté
Bezolovnaté
Bezolovnaté
Bezolovnaté
Bezolovnaté
Katalyzátor
Ano
Ano
Ano
Ano
Ano
Obsah oleje v motoru (s výměnou filtru) (l)
3,25
4,25
4,25
3,25
4,25

*
Maximální výkon odpovídá hodnotě homologované na měřicí stolici podle podmínek stanovených evropskou legislativou (direktiva 1999/99/EU).

**
Platí pro Belgii.











Motory - Benzín

18Technické charakteristiky

Benzínový motor


PureTech 82



VTi 120



THP 155


THP 150 *



PureTech
110 S&S



THP 165 S&S


THP
15 0 S&S *



Převodovka

BVM
(Mechanická
5-ti stupňová)
BVM
(Mechanická
5-ti stupňová)
BVA
(Automatická
4 stupňová)
BVM6
(Mechanická
6-ti stupňová)
BVM
(Mechanická
5-ti stupňová)
BVM6
(Mechanická
6-ti stupňová)

Typ, varianta, verze:
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8
*


HNZ6/S
5GZM/S
5GWM/S *



- Pohotovoství hmotnost
1 032
1 088
1 133
1 156
1 090
1 165


- Provozní hmotnost
1 107
1 163
1 208
1 231
1 165
1 240


- Celková hmotnost
1 532
1 575
1 610
1 619
1 598
1 619


- Celková hmotnost jízdní soupravy
svah 12 %
2 332
2 475
2 510
2 519
2 498
2 530


-
Brzděný přívěs (v limitu celk. hmot. jízdní soupravy) svah 12 %
800
900
900
900
900
900


- Brzděný přívěs ** (s přenosem zatížení v
limitu celk. hmot. jízdní soupravy)
1 100
1 150
1 150
1 150
1 150
1 150


- Nebrzděný přívěs
520
570
570
570
520
570


- Doporučené max. svislé zatížení koule
tažného zařízení
46
46
46
46
46
46

*
Platí pro Belgii.

**
Hmotnost brzděného přívěsu m
ůže být zvýšena (v limitu celkové povolené hmotnosti jízdní soupravy), pokud je o stejnou hodnotu sníženo maximální
technicky přípustné zatížení vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.
Hodnoty celkové povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1000 metrů. Uvedená hmotnost přívěsu
musí být snížena o 10 % na každých dalších 1000 metrů.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru. Pokud vnější teplota vystoupí nad 37 °C, omezte hmotnost
taženého přívěsu.













Hmotnosti a přívěsy (kg) - Benzín

19Technické charakteristiky

Naftový motor


e-
HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Převodovka

BVM (Mechanická 5 -ti
stupňová)
ETG6 (Pilotovaná 6 -ti
stupňová)
BVM (Mechanická 5 -ti
stupňová)
BVM6 (Mechanická
6-ti stupňová)

Typ, varianta, verze:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **

Zdvihový objem (cm
3
)
1 560
1 560
1 560
Vr tání x zdvih (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max. výkon: norma EHS (kW) *
68
73
88
85 **

Otáčky při max. výkonu (ot./min)
4 000
3 750
3 500
Max. točivý moment: norma EHS (Nm)
230
254
300
Otáčky max. momentu (ot./min)
1 750
1 750
1 750
Palivo
Nafta
Nafta
Nafta
Katalyzátor
Ano
Ano
Ano
Filtr pevných částic (FAP)
Ano
Ano
Ano
Obsah oleje v motoru (s výměnou filtru) (l)
3,75
3,75
3,75

*
Maximální hmotnost odpovídá hodnot
ě homologované na zkušební stolici podle podmínek definovaných evropskou legislativou
(direktiva 1999/99/CE).

**
Pro Belgii.











Motory - Diesel


.../S: model e-HDi se systémem Stop & Start.

20Technické charakteristiky

Naftový motor


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Převodovka

BVM (Mechanická 5 -ti
stupňová)
ETG6 (Pilotovaná 6 -ti
stupňová)
BVM (Mechanická 5 -ti
stupňová)
BVM6 (Mechanická
6-ti stupňová)

Typ, varianta, verze:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **



- Pohotovostní hmotnost
1 085
1 090
1 148
1 200


- Provozní hmotnost
1 160
1 165
1 223
1 275


- Celková hmotnost
1 625
1 639
1 652
1 665


- Celková hmotnost jízdní soupravy
svah 12 %
2 525
2 539
2 552
2 565


-
Brzděný přívěs (v limitu celk. hmot. jízdní soupravy)


svah 12 %
900
900
900
900


- Brzděný přívěs * (s přenosem zatížení v
limitu celk. hmot. jízdní soupravy)
1 150
1 150
1 150
1 150


- Nebrzděný přívěs
570
570
570
570


- Doporučené max. svislé zatížení koule
tažného zařízení
46
46
46
46
Hodnoty celkové povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1000 metrů. Uvedená hmotnost přívěsu
musí být snížena o 10 % na každých dalších 1000 metrů.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte p
ředpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru. Pokud vnější teplota vystoupí nad 37 °C, omezte hmotnost
taženého přívěsu.
*

Hmotnost brzděného přívěsu může být zvýšena (v limitu celkové povolené hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena hmotnost
vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.

**
Pro Belgii.













Hmotnosti a přívěsy - Diesel (kg)

21Technické charakteristiky




Rozměry (v mm)
