2015 CITROEN C5 Kasutusjuhend (in Estonian)

199
C5_et_Chap08_information_ed01-2014
Lambipirni vahetamine
Esituled
Ksenoontuledega mudel (D1S)
1. Kahefunktsioonilised ksenoontuled (lähituli/kaugtuli) : D1
s
2. Kü

lgvalgustid : HP19
3.
P

äevatuled / gabariittuled (diood)
Esitulede hoolduseks ning HP19
ja D1
s
pirnide
ning dioodtulede vahetamiseks pöörduge
C
i

tr
O
ËN esindusse või kvalifitseeritud
töökotta.
Elektrilöögi oht
Ksenoontuled tuleb lasta vahetada
C
i

tr
O
ËN esinduses või kvalifitseeritud
töökojas.
Kui üks D1
s

lamp rikki läheb, on
soovitav mõlemad välja vahetada.
tu

led on kaetud polükarbonaatklaasiga,
mis on omakorda kaetud lakikihiga :
F

ä

rge puhastage tulesid kuiva
või abrasiivse lapiga ega
puhastusvahendi või lahustiga,
F

k

asutage käsna ja seebivett või
neutraalse pH'ga puhastusvahendit,
F

v

äga määrdunud kohtade
survepesu korral vältige veejoa
pikemat suunamist tuledele ja
nende ümbrusele, et vältida lakikihi
ja tihendite kahjustamist. Enne lambipirni vahetamist peab tuli
olema kustutatud mõni minut varem
(raske põletuse oht).
F
ä
r

ge puutuge lambipirni
sõrmedega, kasutage ebemeid
mitte jätvat lappi.
Kohustuslik on kasutada vaid
ultraviolettkiirgusele vastupidavaid
lampe, et mitte kahjustada esituld.
as

endage läbipõlenud lambipirn alati
sama numbri ja näitajatega pirniga.
8
Praktiline informatsioon

200
C5_et_Chap08_information_ed01-2014
Lähitulede vahetamine
F Eemaldage kaitsekate B.
F V õtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.
F

V
abastage lambipirn metallklambrite
küljest.
F

V
õtke lamp välja.
F

V
ahetage lambipirn välja.
F

Ü
hendage pistik tagasi, kuni see lõpuni
sees on.
F
a
s
etage kaitsekate B tagasi.
Kaugtulede vahetamine
F Eemaldage kaitsekate A .
F L ükake kinnitusvedru eest ära.
F

V
õtke lambipirn välja ja asendage uuega,
järgides paigaldussuunda.
F
a
s
etage kinnitusvedru tagasi.
F
a
s
etage kaitsekate A tagasi.
Halogeentuledega mudel
1. Kaugtuled : H1
2. L ähituled : H7
3.
Ku

r vituled : H7
4.
P

äevatuled / gabariittuled (diood)
Esitulede hoolduseks ning dioodtulede
vahetamiseks pöörduge C
i

tr
O
ËN esindusse
või kvalifitseeritud töökotta.
Praktiline informatsioon

201
C5_et_Chap08_information_ed01-2014

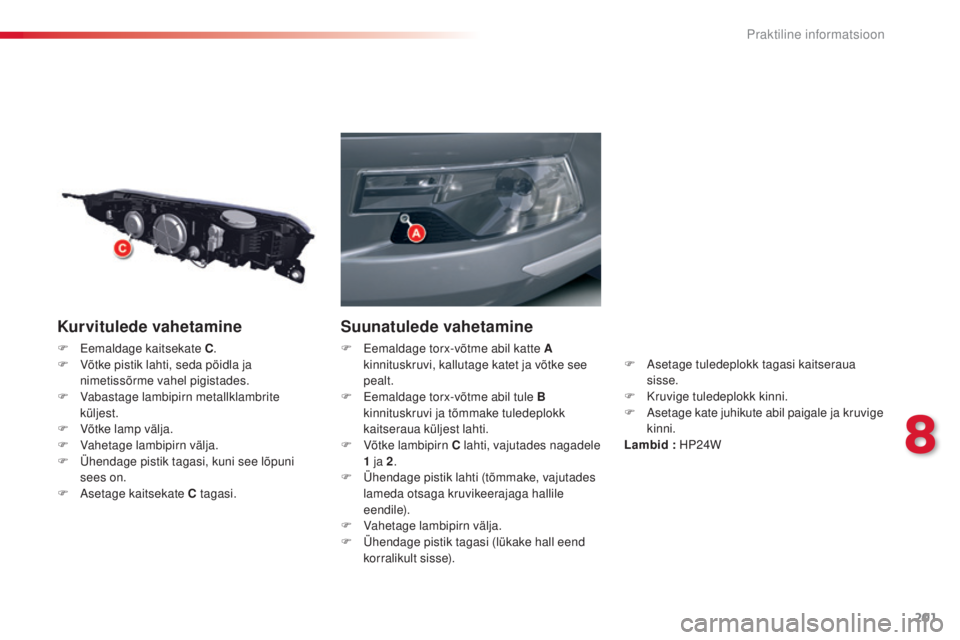

Kurvitulede vahetamine
F Eemaldage kaitsekate C.
F V õtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.
F

V
abastage lambipirn metallklambrite
küljest.
F

V
õtke lamp välja.
F

V
ahetage lambipirn välja.
F

Ü
hendage pistik tagasi, kuni see lõpuni
sees on.
F
a
s
etage kaitsekate C tagasi.
Suunatulede vahetamine
F Eemaldage torx-võtme abil katte A kinnituskruvi, kallutage katet ja võtke see
pealt.
F

E
emaldage torx-võtme abil tule B
kinnituskruvi ja tõmmake tuledeplokk
kaitseraua küljest lahti.
F

V
õtke lambipirn C lahti, vajutades nagadele
1
ja 2.
F

Ü
hendage pistik lahti (tõmmake, vajutades
lameda otsaga kruvikeerajaga hallile
eendile).
F

V
ahetage lambipirn välja.
F

Ü
hendage pistik tagasi (lükake hall eend
korralikult sisse). F
ase tage tuledeplokk tagasi kaitseraua
sisse.
F

K
ruvige tuledeplokk kinni.
F
a
s
etage kate juhikute abil paigale ja kruvige
kinni.
Lambid


: HP24W
8
Praktiline informatsioon

202
C5_et_Chap08_information_ed01-2014
Külgmiste dubleerivate
suunatulede vahetamine
Dubleeriv suunatuli on hermeetiliselt suletud.
Kui lambipirn ei tööta, vahetage dubleeriv
suunatuli välja.
Pöörduge C
i
tr
O
ËN esindusse või
kvalifitseeritud töökotta.
Udutulede vahetamine
F Eemaldage torx-võtme abil katte A
kinnituskruvi, kallutage katet ja eemaldage
see.
F

E
emaldage torx-võtme abil tule B
kinnituskruvi ja tõmmake tuledeplokk
kaitseraua küljest lahti.
F

Ü
hendage pistik D lahti. F
E emaldage lambipirn, seda 1/4 pööret
pöörates.
F

V
ahetage lambipirn välja.
F

Ü
hendage pistik D tagasi.
F
a
se
tage tuledeplokk tagasi kaitseraua
sisse.
F

K
ruvige tuledeplokk kinni.
F
a
s
etage kate juhikute abil paigale ja
kruvige kinni.
Lambid


: H8 Tagasiasetamisel vältige
elektrijuhtmete pigistamist.
Praktiline informatsioon

203
C5_et_Chap08_information_ed01-2014
Tagatuled (Sedaan)
tehke kindlaks läbipõlenud pirn.
1. Pidurituled ja gabariittuled :
P 21
W / 5

W
2.
G

abariittuled

:
r 5 W
3.
T

agurdustuled

: H 21
W
4.
U

dutuled

: H 21
W
5.
Su

unatuled

: PY 21
WPakiruumi luugil asuvate tulede
vahetamine
F Võtke lambipesa H lahti.
F
V
ahetage lambipirn uue vastu.
F
a
s
etage lambipesa H tagasi.
F

K
ontrollige, kas lambipesa H on kinnitatud
kahe klambriga 6 .
F

Ü
hendage pistik G .
F
a
s
etage vooder F tagasi ja kinnitage
klambrite abil.
F
a
v

age pakiruum.
F

E

emaldage lameda kruvikeeraja abil
klambrid 3, mis hoiavad vooderdust tulede
kohal kinni.
F

E

emaldage osaliselt vooderdus F .
F

Ü

hendage pistik G lahti.
8
Praktiline informatsioon

204
C5_et_Chap08_information_ed01-2014
Tiiva küljes olevate tulede vahetamine
F Ühendage pistik B lahti.
F K eerake lahti 2 kinnituskohta C.
F

V
õtke tuli välja. F

V
õtke lambipesa D lahti.
F
V
ahetage lambipirn uue vastu.
F a
s
etage lambipesa D tagasi.
F a
s
etage tuli oma kohale tagasi.
F
K
eerake kinni 2

kinnituskohta C
.
F
Ü
hendage pistik B
.
F a
s
etage vooder A tagasi.
Kinnituskohtade C kinni ja lahti
keeramiseks

võite

kasutada varuratta

võtit.
F
E
emaldage pakiruumi külgvooderduse
luuk A .
s
e

lleks tõmmake luuki pakiruumi
sisemuse suunas ja seejärel üles.
Praktiline informatsioon

205
C5_et_Chap08_information_ed01-2014
Pakiruumi luugil asuvate tulede vahetamine
Tagatuled (Tourer)
tehke kindlaks läbipõlenud lambipirn.
1. Pidurituled ja gabariittuled :
P 21
W/5 W
2.
G

abariittuled

:
r 5 W
3.
T

agurdustuled

: H 21
W
4.
U

dutuled

: H 21
W
5.
Su

unatuled

: PY 21
W F

V
õtke lahti lambipesa J.
F

V
ahetage pirn välja.
F
a
s
etage tagasi lambipesa J ja kontrollige,
kas see on korralikult kinni.
F
a
s
etage tuli oma kohale tagasi.
F

K
eerake kinnitusmutter H kinni.
F

Ü
hendage pistik G.
F
a
s
etage tagasi ja kinnitage plastikkate F.
Kinnitusmutri H keeramiseks võite
kasutada


rattavõtit.
F
a
v
age pakiruum.
F

L
ameda otsaga kruvikeeraja abil
eemaldage plastikkate F .
F

Ü
hendage pistik G lahti.
F

K
eerake lahti kinnitusmutter H.
F

E
emaldage tuli oma asukohast.
8
Praktiline informatsioon

206
C5_et_Chap08_information_ed01-2014
Tiiva küljas asuvate tagatulede vahetamine
F Ühendage pistik B lahti.
F K eerake lahti kinnitusmutter C .
F

V
õtke tuli välja. F

V
õtke lambipesa D lahti.
F
V
ahetage pirn välja.
F a
s
etage lambipesa D tagasi.
F a
s
etage tuli tagasi.
F
K
eerake kinnitusmutter C kinni.
F
Ü
hendage pistik B tagasi.
F a
s
etage vooderdus A tagasi.
Kinnitusmutri C kinni ja lahti keeramiseks võite
kasutada rattavõtit.
Eemaldage pakiruumi külgvooderduse luuk A .s
elleks
:
F
t
õ

mmake luuki pakiruumi sisemuse
suunas.
F
t
õ

mmake luuki üles.
Praktiline informatsioon
