2015 CITROEN BERLINGO MULTISPACE Manual do condutor (in Portuguese)

23
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015
Intervenção em caso de avaria
da bateria
Portas dos passageiros dianteiros e
laterais
e
m caso de avaria da bateria ou do
trancamento centralizado, utilize o
fecho para trancar mecanicamente as
portas.
-

Para abrir a porta e sair do veículo,
puxe o comando interior

.
-

Para trancar a porta, insira a chave
no orifício situado na portae rode-a
em seguida

um oitavo de volta.
Porta do condutor
-
i nsira a chave na fechadura e
rode-a em seguida para a direita
para trancar ou para a esquerda
para destrancar.
PORTA d A MALA TRASEIRA
A partir do interior
(comando de emergência)
e

m caso de um incidente de
funcionamento do destrancamento
centralizado, permite abrir a porta da
mala traseira a partir do interior.
i

ntroduzir uma pequena chave de
fendas no orifício, entre a porta da
mala e o piso. Para destrancar a
fechadura, deslocar o fecho para a
esquerda e empurrar a porta.
Abertura
A partir do exterior
O trancamento/destrancamento
efectua-se com o telecomando.
Para abrir, accionar o comando sob o
tampão e elevar a porta da mala.
e

stá disponível uma correia para
fechar a porta na posição alta.
a

companhar o fecho da porta da
mala até ao ponto de equilíbrio do
respectivo percurso e aplicar uma
última impulsão na porta da mala para
se fechar completamente.
acessos
PrOntO Para Partir
3

24
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015
PORTAS TRASEIRAS
A
partir do exterior
Para abrir, puxea pega na sua
direcção. Puxe a alavanca para abrir a porta do
lado direito.
Para fechar, comece pela porta direita
e, de seguida, feche a porta esquerda.
Com a porta da mala traseira, o pára-
choques traseiro foi reforçado para
servir de degrau, aquando do acesso
ao veículo.
a

s portas traseiras são assimétricas
(2/3 - 1/3), com o lado mais estreito à
direita.
e
stas portas estão equipadas com um
fecho central.
Vidro da porta da mala
O vidro de abertura permite aceder
directamente à traseira do veículo,
sem ter de se abrir a porta.
Abertura
a

pós destrancar o veículo através do
telecomando ou da chave, premir o
comando e puxar o vidro traseiro para
o abrir.
Fecho
Fechar o vidro traseiro premindo
o centro do vidro até fechar
completamente.
a porta da mala traseira e o
respectivo vidro não podem ser
abertos simultaneamente para
evitar danificar o vidro de um modo
geral.
acessos

25
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015

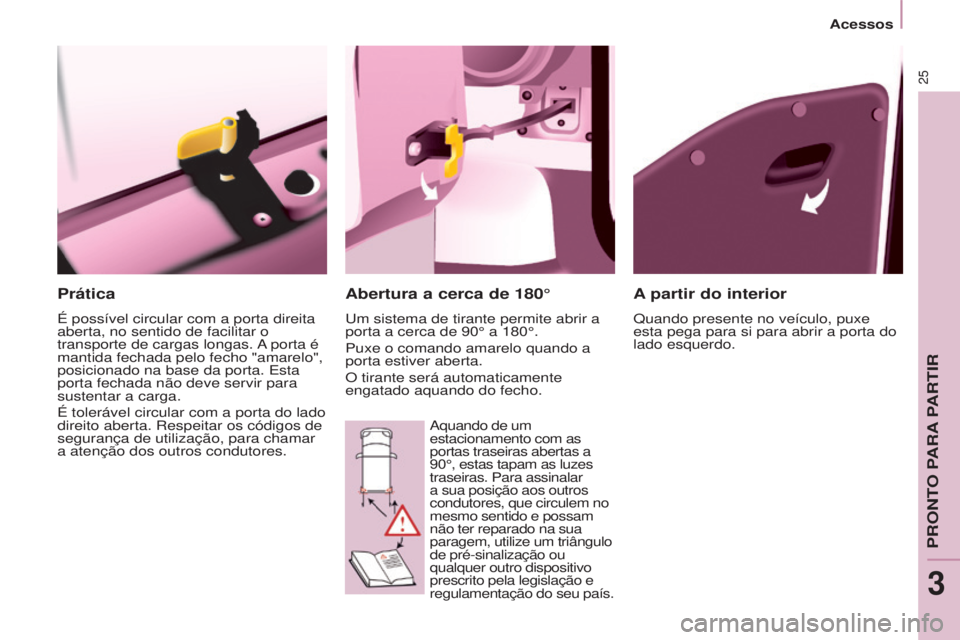

Prática
É possível circular com a porta direita
aberta, no sentido de facilitar o
transporte de cargas longas.
a porta é
mantida fechada pelo fecho "amarelo",
posicionado na base da porta.

e sta
porta fechada não deve servir para
sustentar a carga.
É tolerável circular com a porta do lado
direito aberta.
r espeitar os códigos de
segurança de utilização, para chamar
a atenção dos outros condutores.
A partir do interior
Quando presente no veículo, puxe
esta pega para si para abrir a porta do
lado esquerdo.
Abertura a cerca de 180°
um sistema de tirante permite abrir a
porta a cerca de 90° a 180°.
Puxe o comando amarelo quando a
porta estiver aberta.
O tirante será automaticamente
engatado aquando do fecho.
aquando de um
estacionamento com as
portas traseiras abertas a
90°, estas tapam as luzes
traseiras. Para assinalar
a sua posição aos outros
condutores, que circulem no
mesmo sentido e possam
não ter reparado na sua
paragem, utilize um triângulo
de pré-sinalização ou
qualquer outro dispositivo
prescrito pela legislação e
regulamentação do seu país.
acessos
PrOntO Para Partir
3

26
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015

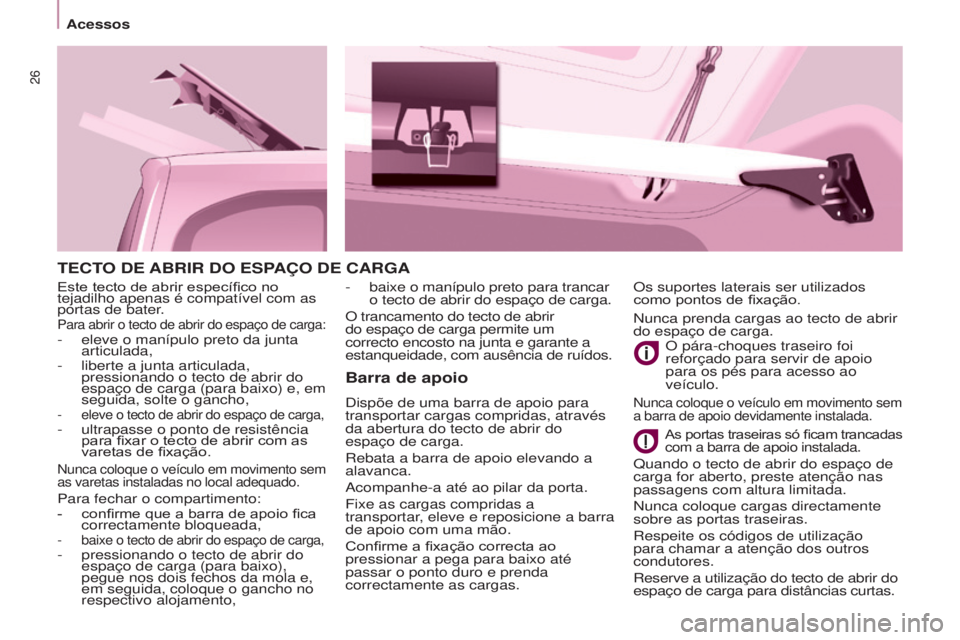

TECTO dE ABRIR d O ESPAÇO d E CARGA
Barra de apoio
dispõe de uma barra de apoio para
transportar cargas compridas, através
da abertura do tecto de abrir do
espaço de carga.
r

ebata a barra de apoio elevando a
alavanca.
a

companhe-a até ao pilar da porta.
Fixe as cargas compridas a
transportar, eleve e reposicione a barra
de apoio com uma mão.
Confirme a fixação correcta ao
pressionar a pega para baixo até
passar o ponto duro e prenda
correctamente as cargas. O pára-choques traseiro foi
reforçado para servir de apoio
para os pés para acesso ao
veículo.
As portas traseiras só ficam trancadas
com a barra de apoio instalada.
Quando o tecto de abrir do espaço de
carga for aberto, preste atenção nas
passagens com altura limitada.
n

unca coloque cargas directamente
sobre as portas traseiras.
r

espeite os códigos de utilização
para chamar a atenção dos outros
condutores.
r

eserve a utilização do tecto de abrir do
espaço de carga para distâncias curtas. Os suportes laterais ser utilizados
como pontos de fixação.
-

baixe o manípulo preto para trancar


o tecto de abrir do espaço de carga.
O trancamento do tecto de abrir
do espaço de carga permite um
correcto encosto na junta e garante a
estanqueidade, com ausência de ruídos.
Este tecto de abrir específico no
tejadilho apenas é compatível com as
portas de bater.
Para abrir o tecto de abrir do espaço de carga:- eleve o manípulo preto da junta
articulada,
-

liberte a junta articulada,
pressionando o tecto de abrir do
espaço de carga (para baixo) e, em
seguida, solte o gancho,
- eleve o tecto de abrir do espaço de carga,- ultrapasse o ponto de resistência
para fixar o tecto de abrir com as
varetas de fixação.
nunca coloque o veículo em movimento sem
as varetas instaladas no local adequado.
Para fechar o compartimento:
-
confirme que a barra de apoio fica
correctamente bloqueada,
- baixe o tecto de abrir do espaço de carga,- pressionando o tecto de abrir do
espaço de carga (para baixo),
pegue nos dois fechos da mola e,
em seguida, coloque o gancho no
respectivo alojamento,
n
unca prenda cargas ao tecto de abrir
do espaço de carga.
nunca coloque o veículo em movimento sem
a barra de apoio devidamente instalada.
acessos

27
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015
TRANCAMENTO
CENTRALI
z A d O
uma primeira pressão
permite o fecho centralizado
do veículo, quando todas as
portas são fechadas.
Luz avisadora de abertura
O díodo de comando:
-

pisca quando os trincos são
trancados e o motor está desligado,
-


acende-se quando os trincos são
destrancados e quando a ignição é
ligada.
Segurança antiagressão
se esta luz avisadora se
acender , verificar o fecho
correcto do conjunto dos
trincos do veículo.
Trancamento em circulação
a

quando do arranque do veículo,
assim que se alcançam os 10 km/h,
o sistema tranca as portas. Ouve-se
um ruído característico de fecho
centralizado. O díodo de comando
no painel central do painel de bordo
acende-se.
d

urante um trajecto, a abertura
de uma porta desencadeia o
destrancamento total do veículo.
Activação/desactivação da função
Com a ignição ligada,
efectuar uma pressão longa
neste botão para activar ou
neutralizar a função.
Circular com as portas trancadas
pode dificultar o acesso dos
socorros ao habitáculo em caso
de emergência.
u

ma segunda pressão permite o
destrancamento centralizado do
veículo.
O comando fica inactivo quando o
veículo tiver sido trancado através do
telecomando ou da chave a partir do
exterior.
a abertura das portas é sempre
possível a partir do interior

.
acessos
PrOntO Para Partir
3

Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015
28
Ecrãs
1. Conta-quilómetros/milhas.
2. e crã.
3.
n ível de combustível, temperatura
do líquido de refrigeração.
4.

Conta-rotações.
5.

r einiciação do conta-quilómetros
diário/do indicador de revisão.
6.
r eóstato de iluminação do quadro
de bordo. Nível 1
qUAdRO dE BORdOV
isoresEcrãs
as informações são apresentadas
a bordo do veículo sob formas de
apresentação diferentes de acordo
com o equipamento do veículo.
Nível 2

com a tablete táctil
Posto de condução

Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015
29
Consola central com ecrã
quadro de bordo sem ecrã
-
r
ode para a esquerda: é
apresentado o formato 24H ou
12H,
-
r
ode para a direita para
seleccionar 24H ou 12H,
-
r
ode para a esquerda para
terminar de acertar a hora.
a

pós cerca de 30 segundos sem
acção, o ecrã regressa à apresentação
actual.
dATA E h ORA
Consola central sem ecrã
sequência de apresentação -
a hora é ligada consoante o
modelo (versão). O acesso ao
acerto da "
d ata" apenas está
activo quando a versão do
modelo propõe uma data com
todas as letras.
Para acertar a hora do
relógio, utilizar o botão
esquerdo do quadro de
bordo.
-
r
ode para a esquerda: os minutos
acendem-se de forma intermitente,
-
r
ode para a direita para aumentar
os minutos (mantenha o botão
para a direita para percorrer
rapidamente),
-
r
ode para a esquerda: as horas
acendem-se de forma intermitente,
-
r
ode para a direita para aumentar
as horas (mantenha o botão para a
direita para percorrer rapidamente),
Posto de condução
PrOntO Para Partir
3

Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed01-2015
30
Ecrã C
Prima a tecla MENU.
s

eleccione com as setas a
função PERSONALI
z
AÇÃO
CONFIGURAÇÃO.
Prima para validar a
selecção.
s

eleccione com as setas a
função CONFIGURAÇÃO
d

O ECRÃ.
Prima para validar a
selecção.
s

eleccione com as setas a
função ACERTAR
d
ATA E
h

ORA. Prima para validar a
selecção.
a

juste os parâmetros um a
um validando com a tecla
OK.
s

eleccione, em seguida,
o separador OK no ecrã e
validar.
Posto de condução
