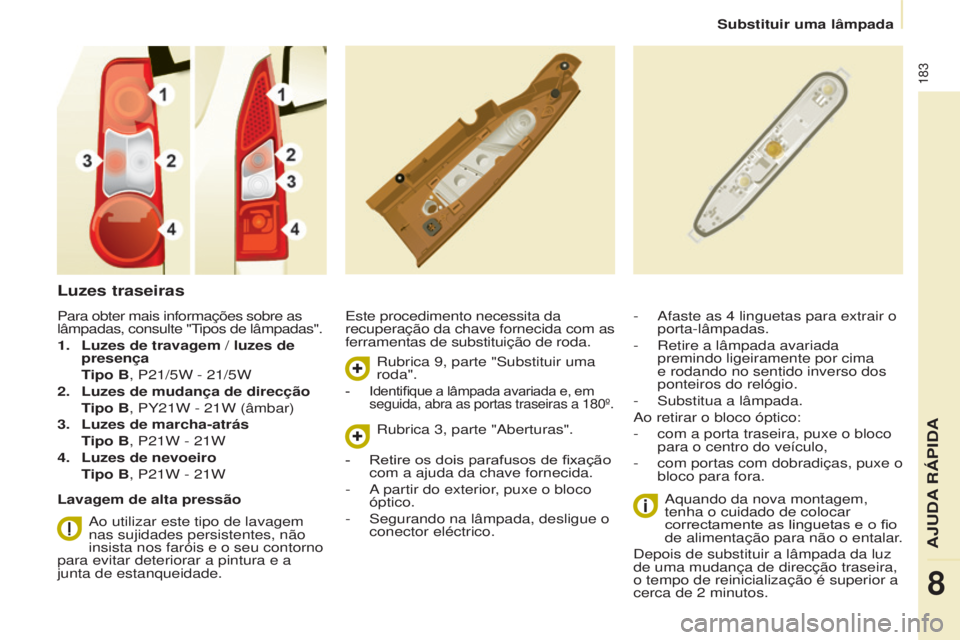

Luzes traseiras
este procedimento necessita da
recuperação da chave fornecida com as
ferramentas de substituição de roda.
a

quando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fio
de alimentação para não o entalar.
d

epois de substituir a lâmpada da luz
de uma mudança de direcção traseira,
o tempo de reinicialização é superior a
cerca de 2
minutos.
-
a faste as 4 linguetas para extrair o
porta-lâmpadas.
-
r etire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
-
s ubstitua a lâmpada.
a

o retirar o bloco óptico:
-

com a porta traseira, puxe o bloco
para o centro do veículo,
-


com portas com dobradiças, puxe o
bloco para fora.
Para obter mais informações sobre as


lâmpadas, consulte "
tipos de lâmpadas".
1.

Luzes de travagem

/ luzes de
presença
T

ipo B, P21/5W - 21/5W
2.

Luzes de mudança de direcção


T

ipo B, PY21W - 21W (âmbar)
3.

Luzes de marcha-atrás


T

ipo B, P21W - 21W
4.

Luzes de nevoeiro


T

ipo B, P21W - 21W
Lavagem de alta pressão
a

o utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.
r

ubrica 9, parte " s ubstituir uma
roda".
- Identifique a lâmpada avariada e, em
seguida, abra as portas traseiras a 180º.
rubrica 3, parte "aberturas".
-

Retire os dois parafusos de fixação
com a ajuda da chave fornecida.
-

a
partir do exterior
, puxe o bloco
óptico.
-
s egurando na lâmpada, desligue o
conector eléctrico.
aJuda r

184
Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015

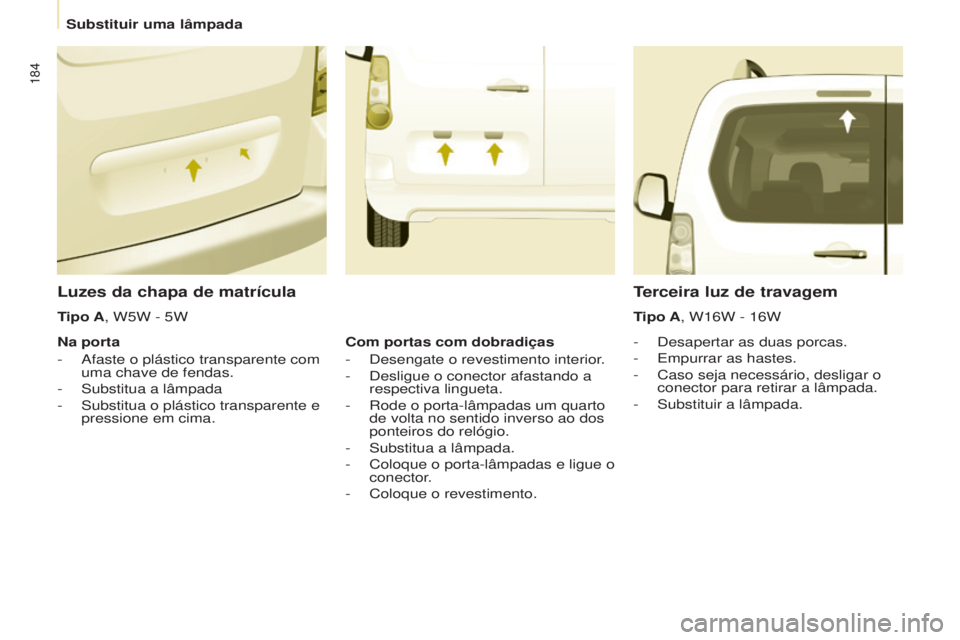

Luzes da chapa de matrícula
- desapertar as duas porcas.
- e mpurrar as hastes.
-

Caso seja necessário, desligar o
conector para retirar a lâmpada.
-

s ubstituir a lâmpada.
Terceira luz de travagem
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Na porta
-
a
faste o plástico transparente com
uma chave de fendas.
-
s
ubstitua a lâmpada
-
s
ubstitua o plástico transparente e
pressione em cima. Com portas com dobradiças
-
d
esengate o revestimento interior.
-
d
esligue o conector afastando a
respectiva lingueta.
-
r
ode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
-
s
ubstitua a lâmpada.
-

Coloque o porta-lâmpadas e ligue o
conector

.
-

Coloque o revestimento.
substituir uma lâmpada

185
Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015
SUBSTITUIR UM FUSÍVEL
as caixas de fusíveis estão
localizadas:
-

na parte inferior do painel de bordo
do lado esquerdo (por trás da
tampa),
-


sob o capot do motor (junto da
bateria).
a

s designações comunicadas
referem-se aos fusíveis que possam
ser substituídos pelo utilizador com
a ajuda do alicate, localizado atrás
do porta-objectos do painel de
bordo do lado direito. Para efectuar
outras intervenções, contacte a rede
CITROËN ou uma oficina qualificada.
Remoção e colocação de um
fusível
Substitua sistematicamente um
fusível com defeito por um fusível
de caIibre equivalente.
Para os profissionais: para
obter informações completas
relativamente aos fusíveis e relés,
consulte o esquema dos "Métodos"
através da rede.
a C

itr
OË
n
declina toda a
responsabilidade pelos custos
originados pela reparação do seu
veículo ou falhas resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede C
itr
OË
n
e não instalados
de acordo com as prescrições,
especialmente quando o consumo do
conjunto dos aparelhos suplementares
ligados ultrapassar os 10

miliamperes.
a
ntes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-lo.
●
Utilize o alicate.
aJuda r

186
Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015
Fusíveis do painel de bordo
incline a tampa para aceder aos
fusíveis. Fusíveis
F
a
mperes
Aa tribuição
1 15
l
impa-vidros traseiro
2 -
l

ivre
3 5
a

irbag
4 10
a

r condicionado, tomada de diagnóstico, comando
do retrovisor, cablagem das luzes
5 30
e

levador dos vidros
6 30 Fechaduras
7 5
l

uz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20
a

uto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30
tomada de 12

V traseira e dianteira
10 15 Coluna central 11 15
d

ispositivo anti-roubo de corrente fraca
12 15
s

ensor de chuva e de luminosidade, airbag
13 5 Quadro de bordo
14 15
a

juda ao estacionamento, comandos do ar
condicionado automático, Kit mãos-livres
15 30 Fechaduras
16 -
l

ivre
17 40
d

escongelamento do óculo traseiro/retrovisores
substituir um fusível

187
Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015
Fusíveis do habitáculo
Fusíveis Fa mperes
Aa tribuição
1 -
l

ivre
2 20 Bancos aquecidos
3 -
l

ivre
4 15
r

elé dos retrovisores rebatíveis
5 15 Relé de tomada para equipamento frigorífico
aJuda r

188
Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015
Fusíveis sob o capot do motor
após abrir o capot, solte e incline a
caixa correspondente para aceder aos
fusíveis. Fusíveis
F
a
mperes
Aa tribuição
1 20 Controlo do motor
2 15
avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba do lava-faróis
5 15 Componentes do motor
6 10
s

ensor angular do volante, es C
7 10 Contactor stop, contactor da embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
parque
10 30
e

lementos do motor
11 40
l

ivre
12 30
l

impa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10
l

uz de estrada direita
16 10
l

uz de estrada esquerda
17 15
l

uz de cruzamento direita
18 15
l

uz de cruzamento esquerda
substituir um fusível

189
Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015
Colocação das escovas
dianteiras em posição particularSubstituição de uma escova do
pára-brisas
- levante a haste,
- d esencaixe a escova e retirá-la,
-

Monte a escova nova,
-


Baixe a haste.
Substituição da escova traseira
- levante a haste, soltar a escova e
retirá-la.
-

Monte a escova nova e baixe a
haste.
SUBSTITUIR UMA ESCOVA
d O LIMPA - VI d ROS
- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular). Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros.
aJuda r

190
Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed01-2015
Sem elevação
(quatro rodas no solo)
deve utilizar sempre uma barra de
reboque.
SER REBOCAdO
este procedimento necessita que
seja recuperada a argola de reboque
fornecida com as ferramentas de
substituição de roda.
Pela frente:
- desencaixe a tampa, pressionando
na parte inferior;
-
a parafuse a argola de reboque até
ao batente.
Pela traseira:
- desencaixe a tampa com uma
moeda ou da parte plana da argola
de reboque,
-
a parafuse a argola de reboque
amovível até ao batente.
n
um reboque com o motor
desligado não há assistência de
travagem nem de direcção.
Com elevação
(só duas rodas no solo)
É preferível elevar o veículo com um
sistema de elevação profissional. Veículos com caixa de velocidades
mecânica (versão diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja
em ponto morto, o incumprimento pode
provocar a deterioração dos elementos
de transmissão, de travagem e a
ausência de assistência de travagem
no arranque do motor.
r

ubrica 9, parte "
s
ubstituir uma
roda".
Fazer rebocar o seu veículo
