RIEMPIMENTO DEL SERBATOIO
Livello minimo carburante
Rifornimento
i

l rifornimento di carburante deve
avvenire a motore spento.
-
a prire lo sportellino del serbatoio.
-
i nserire la chiave e girare di un
quarto di giro.
-

T
ogliere il tappo ed agganciarlo alla
staffa collocata sulla parte interna
dello sportellino.
a

l momento del rifornimento, un
sistema meccanico impedisce
l'apertura della porta laterale sinistra.
Quando lo sportello del serbatoio è
aperto, fare in modo che nessuno cerchi
di far scorrere questa porta.
dopo aver chiuso lo sportello, la porta
laterale scorrevole può bloccarsi; spingere
la porta per chiuderla e poi aprirla.
Quando il livello minimo del
serbatoio viene raggiunto,
questa spia luminosa si
accende.
u
n'etichetta incollata all'interno dello
sportellino ricorda il tipo di carburante
da utilizzare.
i
l rabbocco di carburante deve
superare i 5 litri per essere preso
in considerazione dalla sonda del
carburante.
L'apertura del tappo può causare
una rumorosità legata all'aspirazione
dell'aria. Tale depressione,
assolutamente normale, è provocata
dalla tenuta del circuito del carburante.
Quando si effettua il pieno, non
superare il terzo scatto della pistola
di rifornimento, altrimenti potrebbero
verificarsi dei malfunzionamenti.
La capacità del serbatoio è di circa 60 litri.
-
d opo aver riempito il serbatoio,
bloccare il tappo e richiudere lo
sportellino.
Carburante utilizzato per i
motori benzina
i motori benzina sono compatibili
con i biocarburanti benzina di tipo
E10
(contenenti il 10% di etanolo),
conformi alle norme europee
EN 228
e EN 15376.
i

carburanti di tipo E85 (contenenti
fino all'85% di etanolo) sono
esclusivamente riservati ai veicoli
commercializzati per questo tipo di
carburante (veicoli BioFlex). La qualità
di etanolo deve rispettare la norma
europea EN 15293.
Quando la spia si accende per la prima
volta, rimangono 8

litri circa, secondo
lo stile di guida e la motorizzazione.
Effettuare tassativamente un rifornimento
di carburante per evitare la panne.
Per non rischiare di danneggiare
i sistemi di antinquinamento e
d'iniezione, evitare che nel serbatoio
rimanga poco carburante.
VERiFiCHE
7
Carburante

DIESEL
160
Berlingo-2-VP_it_Chap07_Verification_ed01-2015Berlingo-2-VP_it_Chap07_Verification_ed01-2015
CIRCUITO DEL CARBURANTE
DISA

TTIVATO
in caso di urto violento, un dispositivo
interrompe automaticamente l'afflusso
di carburante verso il motore.
i

l lampeggiamento di questa
spia è accompagnato da un
messaggio sul display.
Verificare l'assenza di odore e di
perdite di carburante all'esterno del
veicolo e ripristinare l'afflusso:
-

interrompere il contatto

(posizione
s T
o
P),
-

estrarre la chiave di contatto,
-


reinserire la chiave di contatto,
-


inserire il contatto ed avviare il
motore.
POMPA DI REINNESCO
D IESEL
attenersi alla rubrica 7, parte
"V ano motore".
Carburante utilizzato per i
motori Diesel
i motori diesel sono compatibili con i
biocarburanti conformi agli standard
europei attuali e futuri (gasolio che
rispetta la norma EN 590
miscelato
con un biocarburante che rispetta la
norma EN 14214) che possono essere
distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7% di
Estere Metilico di
a

cido Grasso).
L'utilizzo del biocarburante B30
è
possibile su alcuni motori
d iesel.
Tuttavia, questo utilizzo, anche se
occasionale, necessita l'applicazione
rigorosa delle condizioni particolari
di manutenzione. Rivolgersi alla
rete C
i TR o ËN o ad un riparatore
qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischi
di danneggiamenti del motore e del
circuito del carburante).i n caso di mancanza di carburante, è
necessario reinnescare il circuito.
-

Riempire il serbatoio di carburante
con almeno cinque litri di gasolio.
-

a zionare la pompa manuale di
reinnesco, situata nel vano motore
sotto al coperchietto di protezione.
-
a zionare il motorino d'avviamento,
fino all'avviamento del motore.
Carburante

161
Berlingo-2-VP_it_Chap07_Verification_ed01-2015Berlingo-2-VP_it_Chap07_Verification_ed01-2015
BLUEHDI
ADDITIVO A D B LUE
®
La tecnologia
L'adBlue® è la Marca commerciale
della soluzione necessaria al
funzionamento dell'
s CR.
i
veicoli BlueH d i sono equipaggiati
di un serbatoio specifico dell'AdBlue
®
della capacità di 17

litri.
È dotato di un bocchettone situato a
sinistra del tappo del serbatoio del
carburante e chiuso da un tappo blu.
i

l riempimento del serbatoio
a

dBlue
®
potrà essere effettuato con bidoni da
5

o 10

litri o con flaconi da 1,89

litri o
ancora durante una sosta alla stazione
di servizio, equipaggiata di pompa
di rifornimento specifica AdBlue
® per
veicoli leggeri.
Il BlueHDi ha l'obiettivo di ridurre fino
al 90% le emissioni di N
o
x (ossidi
d'azoto) nell'aria grazie ad un sistema
che permette di trasformare i N
o
x
in vapore acqueo e in azoto in un
catalizzatore dedicato, l'
s
CR (
s
elected
Catalytic Reduction).
Questo obiettivo risponde alle norme
d'emissione "Euro" adottate dall'
u
nione
Europea, in vista della limitazione
delle emissioni inquinanti dei motori a
combustione.
La generazione dei motori BlueH
d
i
permette di rispettare la norma
europea "Euro 6" mediante un
serbatoio destinato a ricevere
l'
a
dBlue
® per il trattamento dei gas di
scarico.
a

ll'occorrenza questa operazione
potrà essere effettuata al primo
passaggio del veicolo presso
un'officina della rete CITROËN o
presso un riparatore qualificato.
attenzione, le pompe di rifornimento ad
erogazione elevata, adatte esclusivamente
ai serbatoi dei cambio e degli autocarri,
presenti in alcune stazioni di servizio, non
sono adatte alle autovetture, nè ai veicoli
commerciali leggeri (furgoni).
Non utilizzare mai queste pompe di
rifornimento.
VERiFiCHE
7
additivo adBlue®

162
Berlingo-2-VP_it_Chap07_Verification_ed01-2015Berlingo-2-VP_it_Chap07_Verification_ed01-2015
Per un corretto utilizzo
Quando la riserva del liquido
a

dBlue
® contenuto nel serbatoio
è sufficiente, non appare alcuna
informazione.
Tuttavia, non appena la riserva
contenuta nel serbatoio raggiunge
la soglia di 2
400 km (1 500 miglia)
rimanente da percorrere, si verrà
avvertiti da vari segnali temporanei
(spia, messaggio, segnale sonoro)
che s'intensificheranno man mano che
aumenta il chilometraggio percorso,
fino a diventare fissi.
Man mano che si percorrono
chilometri, la riserva diminuisce, gli
allarmi s'intensificano ed il messaggio
diventa fissa.
Quando il serbatoio dell'
a dBlue
®
è vuoto, il riavviamento diventa
impossibile.
s

i consiglia vivamente di non attendere
gli allarmi successivi per effettuare
il rabbocco di additivo
a

dBlue
® e di
effettuarlo al più presto.
Riempimento del serbatoio
dell'additivo
Per i veicoli leggeri, i bidoni da 5

o
10

litri ed i flaconi da 1,89

litri, sono
commercializzati dalla rete C
i
TR
o
ËN,
in attesa che siano equipaggiati di
pompe di rifornimento di
a

dBlue
®.
s

e si intende effettuare da soli il
riempimento del serbatoio
a

dBlue
®,
accertarsi di disporre di un tubo di
riempimento adatto, fornito o non con
il bidone.
additivo adBlue®

163
Berlingo-2-VP_it_Chap07_Verification_ed01-2015Berlingo-2-VP_it_Chap07_Verification_ed01-2015

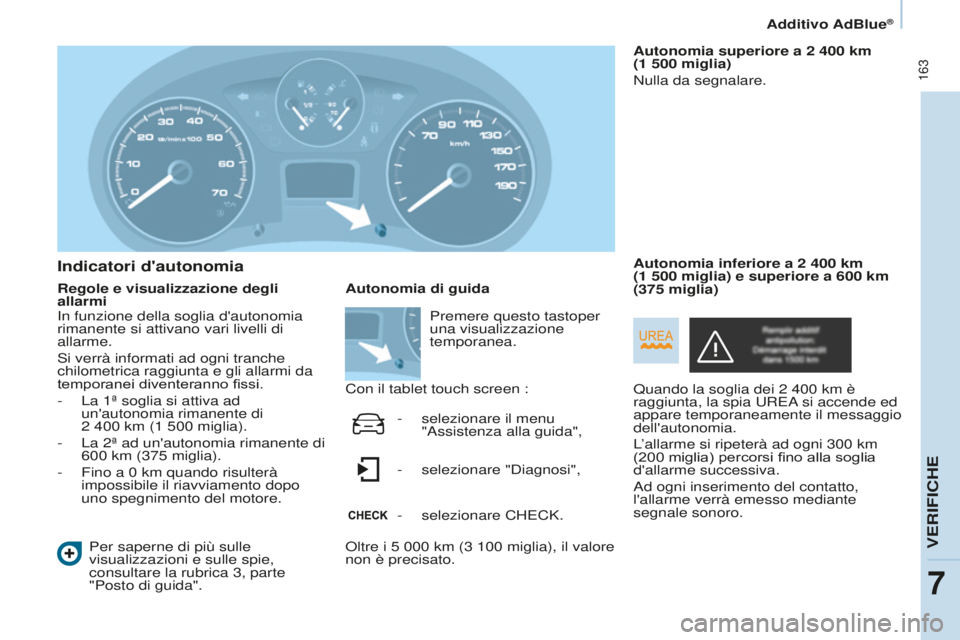

Indicatori d'autonomia
Regole e visualizzazione degli
allarmiPer saperne di più sulle
visualizzazioni e sulle spie,
consultare la rubrica 3, parte
"Posto di guida". Autonomia superiore a 2
400 km
(1 500 miglia)
Nulla da segnalare.
Quando la soglia dei 2
400 km è
raggiunta, la spia
u RE a
si accende ed
appare temporaneamente il messaggio
dell'autonomia.
L

’allarme si ripeterà ad ogni 300 km
(200
miglia) percorsi fino alla soglia
d'allarme successiva.
a

d ogni inserimento del contatto,
l'allarme verrà emesso mediante
segnale sonoro. Autonomia inferiore a 2 400 km
(1 500 miglia) e superiore a 600 km
(375 miglia)
Autonomia di guida
Con il tablet touch screen :
o

ltre i 5 000 km (3 100 miglia), il valore
non è precisato. Premere questo tastoper
una visualizzazione
temporanea.
-

selezionare il menu
"

a ssistenza alla guida",
-

selezionare "
d iagnosi",
-

selezionare CHECK.
i
n funzione della soglia d'autonomia
rimanente si attivano vari livelli di
allarme.
s

i verrà informati ad ogni tranche
chilometrica raggiunta e gli allarmi da
temporanei diventeranno fissi.
-

La 1ª soglia si attiva ad
un'autonomia rimanente di
2

400 km (1 500 miglia).
-

La 2ª ad un'autonomia rimanente di
600

km (375 miglia).
-

Fino a 0
km quando risulterà
impossibile il riavviamento dopo
uno spegnimento del motore.
VERiFiCHE
7
additivo adBlue®

164
Berlingo-2-VP_it_Chap07_Verification_ed01-2015Berlingo-2-VP_it_Chap07_Verification_ed01-2015
Quando viene raggiunta la soglia di
600 km, la spia u RE a lampeggia,
la spia
s ervice si accende,
accompagnata da un messaggio
sull'autonomia di guida.
L’allarme verrà ripetuto ogni
30
secondi con attualizzazione
dell’autonomia rimanente ogni 50
km
(30
miglia) percorsi.
a

d ogni inserimento del contatto,
l'allarme verrà emesso mediante un
segnale sonoro.
A 0
km il dispositivo regolamentare,
installato sul veicolo, impedirà
l'avviamento.
i
l livello 0 di additivo
a
dBlue
® viene
raggiunto.
i

l livello delle emissioni inquinanti
del veicolo non è più conforme alla
regolamentazione "Euro 6" ed il motore
non si avvia.
Per poter riavviare il veicolo, si deve
effettuare un rabbocco di
a

dBlue
® di
almeno 4

litri.
-
a
ggiungere il contenuto nel
serbatoio (attraverso il bocchettone
con il tappo blu).
-
i
nserire il contatto senza avviare il
motore.
-
a
ttendere 10

secondi prima di
avviare il motore.
Autonomia inferiore a 600

km
(375

miglia) e superiore a 0

km
Avviamento impossibile, panne
dovuta a mancanza di additivo
AdBlue
® nel serbatoio
Evitare di raggiungere il livello
di autonomia di 0

km !
L'allarme verrà ripetuto durante la
guida, finché il livello di additivo non
sarà stato rabboccato a sufficienza.
s

enza un rabbocco di liquido nel
serbatoio specifico, si rischia la panne
del veicolo.
s

uccessivamente, effettuare un
rabbocco supplementare del
serbatoio la cui capacità è di
17

litri.
o

ppure rivolgersi alla rete
C
i
TR o ËN o ad un riparatore
qualificato.
additivo adBlue®

165
Berlingo-2-VP_it_Chap07_Verification_ed01-2015Berlingo-2-VP_it_Chap07_Verification_ed01-2015
Malfunzionamento dell'SCR
Le spie uREa, service e autodiagnosi
motore si accendono.
a

d ogni inserimento del contatto, il
segnale sonoro ed un messaggio
confermano un'anomalia del sistema
antinquinamento.
s

e si tratta di un'anomalia temporanea,
l'allarme sparisce quando il livello delle
emissioni inquinanti allo scarico torna
ad essere conforme alla norma. Anomalia confermata
o

ltre ai segnali precedenti, la spia
u

RE a
lampeggia e l’autonomia
autorizzata verrà visualizzata in
chilometri (miglia).
L'allarme ogni 30
secondi verrà
ripreso con attualizzazione
dell’autonomia ogni 50 km.
a

ppena possibile, rivolgersi alla
rete C i TR o ËN o ad un riparatore
qualificato.s i rischia di non poter più avviare il
motore del veicolo. Avviamento vietato, dopo i
1
100 km (700 miglia)
Segnalazionea
d ogni tentativo di avviamento, si
attiva l'allarme e appare il messaggio
"
a nomalia antinquin: a
vviamento
vietato".
T

uttavia, dopo 50 km (30 miglia)
percorsi con l'allarme fisso
delle spie accese, l'anomalia è
confermata.
u

n dispositivo antiavviamento del
motore sarà attivato automaticamente
oltre i 1
100 km (700 miglia) percorsi
da questa conferma.
a

ppena possibile, rivolgersi alla
rete C
i TR o ËN o ad un riparatore
qualificato.
VERiFiCHE
7
additivo adBlue®

166
Berlingo-2-VP_it_Chap07_Verification_ed01-2015Berlingo-2-VP_it_Chap07_Verification_ed01-2015
Riempimento / Rabbocchi di
additivo AdBlue®
Precauzioni da seguire
u
tilizzare solamemente additivo
a

dBlue
® conforme alla norma iso
22241.
L'additivo
a dBlue
® è una soluzione a
base d'urea.
Questo liquido non è infiammabile, è
incolore e inodore.
Conservarlo in un luogo fresco.
Bidone (5

o 10

l), flacone (1,89 l) di
AdBlue
®
Verificare la validità della data di
scadenza.
Leggere i consigli presenti
sull'etichetta.
a

ccertarsi di disporre di un tubo di
riempimento adatto, fornito o non con
il bidone.
Riempimento
in caso di colature, asciugare
il bordo dell'imboccatura del
serbatoio con un panno umido.
i

n caso di proiezione del liquido
a

dBlue
®, sciacquare immediatamente
con acqua fredda, o pulirsi con un
panno umido.
s

e l'additivo si è cristallizzato,
eliminarlo con una spugna e con acqua
calda.
a

ccertarsi che il veicolo sia
parcheggiato su suolo piano e
orizzontale.
Versare il contenuto del bidone /
flacone nel serbatoio dedicato.
d

opo il riempimento del serbatoio
dell'additivo, rispettare le seguenti
regole :
-
i nserire il contatto senza avviare.
-
a ttendere 10 secondi prima di
avviare il motore.
Non gettare il bidone / flacone
di
a dBlue
® vuoto con i rifiuti
domestici.
Gettarli in un contenitore apposito o
riconsegnarli ad un punto vendita.
additivo adBlue®
