2015 CITROEN BERLINGO ELECTRIC Kezelési útmutató (in Hungarian)

23
INDULÁSRA KÉSZE
N




Nyitás





Belülről

A bal oldali ajtószárny nyitásához
húzza a kilincset maga felé.

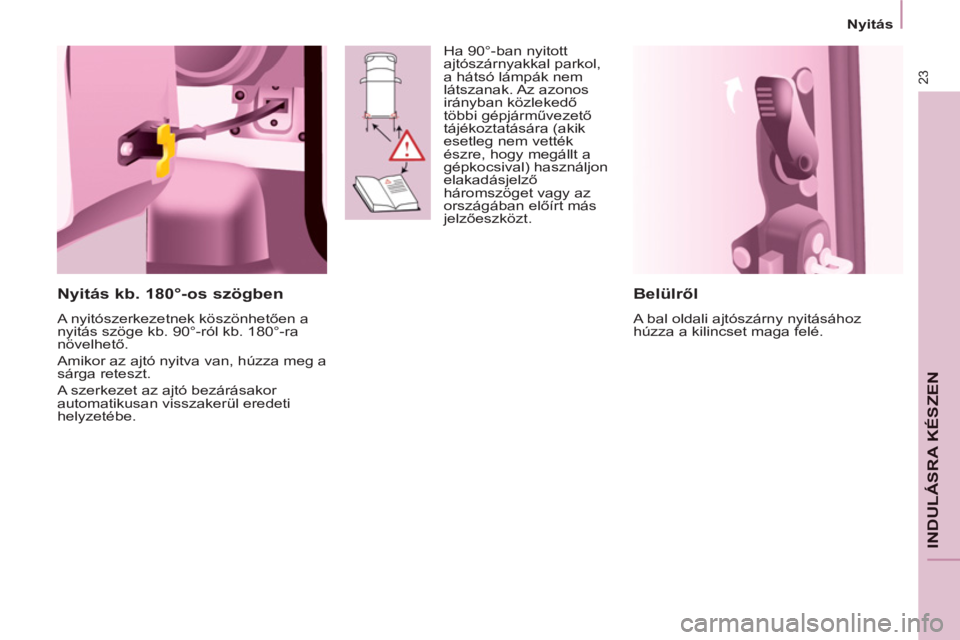

Nyitás kb. 180°-os szögben

A nyitószerkezetnek köszönhetően a
nyitás szöge kb. 90°-ról kb. 180°-ra
növelhető.
Amikor az ajtó nyitva van, húzza meg a
sárga reteszt.
A szerkezet az ajtó bezárásakor
automatikusan visszakerül eredeti
helyzetébe. Ha 90°-ban nyitott
ajtószárnyakkal parkol,
a hátsó lámpák nem
látszanak. Az azonos
irányban közlekedő
többi gépjárművezető
tájékoztatására (akik
esetleg nem vették
észre, hogy megállt a
gépkocsival) használjon
elakadásjelző
háromszöget vagy az
országában előírt más
jelzőeszközt.

24
Nyitás

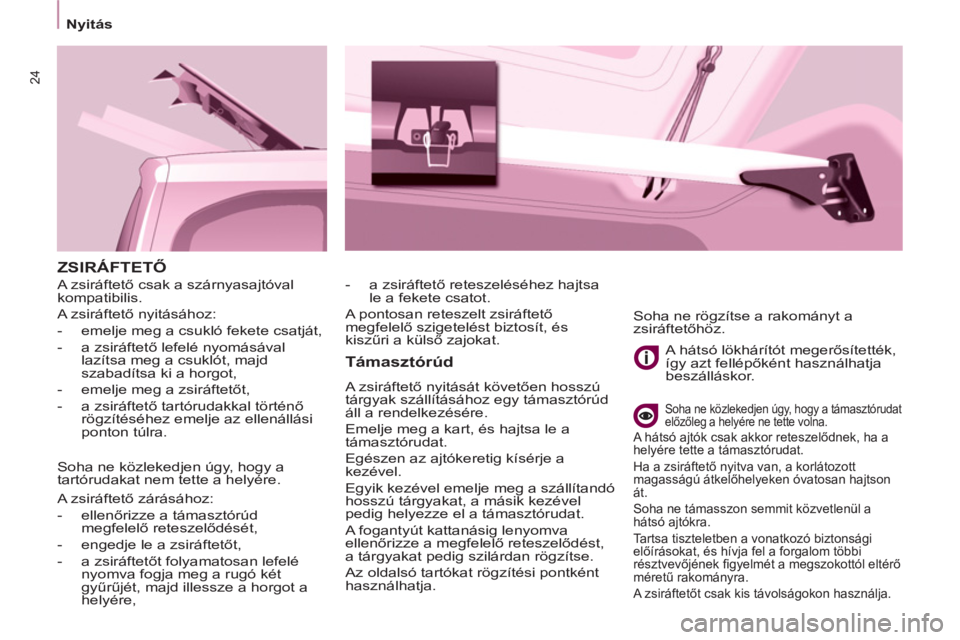

ZSIRÁFTETŐ

Támasztórúd

A zsiráftető nyitását követően hosszú
tárgyak szállításához egy támasztórúd
áll a rendelkezésére.
Emelje meg a kart, és hajtsa le a
támasztórudat.
Egészen az ajtókeretig kísérje a
kezével.
Egyik kezével emelje meg a szállítandó
hosszú tárgyakat, a másik kezével
pedig helyezze el a támasztórudat.
A fogantyút kattanásig lenyomva
ellenőrizze a megfelelő reteszelődést,
a tárgyakat pedig szilárdan rögzítse.
Az oldalsó tartókat rögzítési pontként
használhatja.
A hátsó lökhárítót megerősítették,
így azt fellépőként használhatja
beszálláskor.


Soha ne közlekedjen úgy, hogy a támasztórudat
előzőleg a helyére ne tette volna.


- a zsiráftető reteszeléséhez hajtsa
le a fekete csatot.
A pontosan reteszelt zsiráftető
megfelelő szigetelést biztosít, és
kiszűri a külső zajokat.
A zsiráftető zárásához:


- ellenőrizze a támasztórúd
megfelelő reteszelődését,

- engedje le a zsiráftetőt,

- a zsiráftetőt folyamatosan lefelé
nyomva fogja meg a rugó két
gyűrűjét, majd illessze a horgot a
helyére,
A zsiráftető csak a szárnyasajtóval
kompatibilis.
A zsiráftető nyitásához:


- emelje meg a csukló fekete csatját,

- a zsiráftető lefelé nyomásával
lazítsa meg a csuklót, majd
szabadítsa ki a horgot,

- emelje meg a zsiráftetőt,

- a zsiráftető tartórudakkal történő
rögzítéséhez emelje az ellenállási
ponton túlra.

Soha ne közlekedjen úgy, hogy a
tartórudakat nem tette a helyére.
Soha ne rögzítse a rakományt a
zsiráftetőhöz.

A hátsó ajtók csak akkor reteszelődnek, ha a
helyére tette a támasztórudat.
Ha a zsiráftető nyitva van, a korlátozott
magasságú átkelőhelyeken óvatosan hajtson
át.
Soha ne támasszon semmit közvetlenül a
hátsó ajtókra.
Tartsa tiszteletben a vonatkozó biztonsági
előírásokat, és hívja fel a forgalom többi
résztvevőjének fi gyelmét a megszokottól eltérő
méretű rakományra.
A zsiráftetőt csak kis távolságokon használja.

25
INDULÁSRA KÉSZE
N




Nyitás

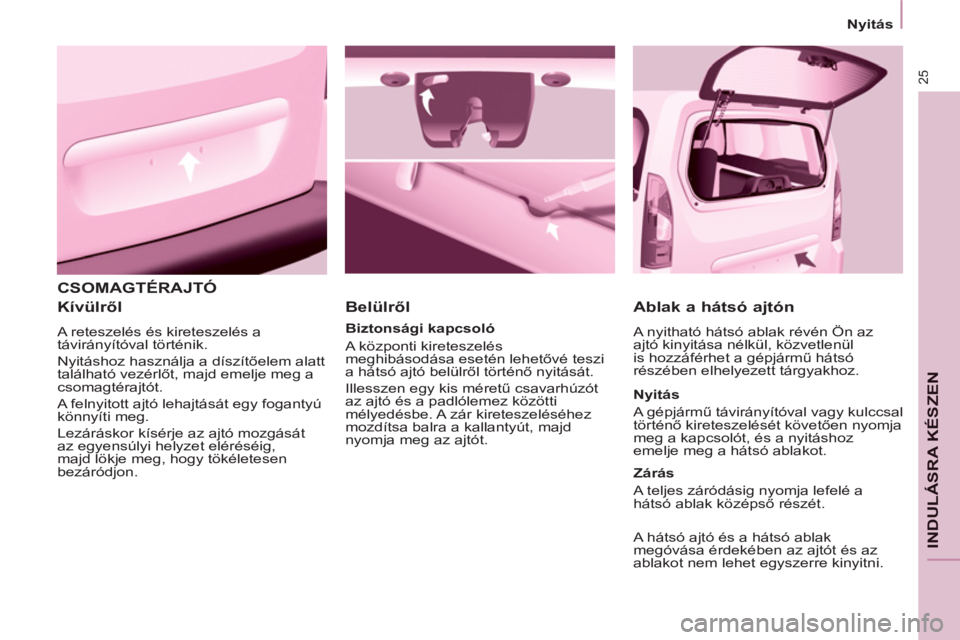

CSOMAGTÉRAJTÓ

Kívülről

A reteszelés és kireteszelés a
távirányítóval történik.
Nyitáshoz használja a díszítőelem alatt
található vezérlőt, majd emelje meg a
csomagtérajtót.
A felnyitott ajtó lehajtását egy fogantyú
könnyíti meg.
Lezáráskor kísérje az ajtó mozgását
az egyensúlyi helyzet eléréséig,
majd lökje meg, hogy tökéletesen
bezáródjon.


Belülről


Biztonsági kapcsoló
A központi kireteszelés
meghibásodása esetén lehetővé teszi
a hátsó ajtó belülről történő nyitását.
Illesszen egy kis méretű csavarhúzót
az ajtó és a padlólemez közötti
mélyedésbe. A zár kireteszeléséhez
mozdítsa balra a kallantyút, majd
nyomja meg az ajtót.



Ablak a hátsó ajtón

A nyitható hátsó ablak révén Ön az
ajtó kinyitása nélkül, közvetlenül
is hozzáférhet a gépjármű hátsó
részében elhelyezett tárgyakhoz.

Nyitás
A gépjármű távirányítóval vagy kulccsal
történő kireteszelését követően nyomja
meg a kapcsolót, és a nyitáshoz
emelje meg a hátsó ablakot.

Zárás
A teljes záródásig nyomja lefelé a
hátsó ablak középső részét.

A hátsó ajtó és a hátsó ablak
megóvása érdekében az ajtót és az
ablakot nem lehet egyszerre kinyitni.

26
Nyitás

A reteszelt ajtókkal való
közlekedés vészhelyzetben
megnehezítheti a segítségére
sietők bejutását az utastérbe.

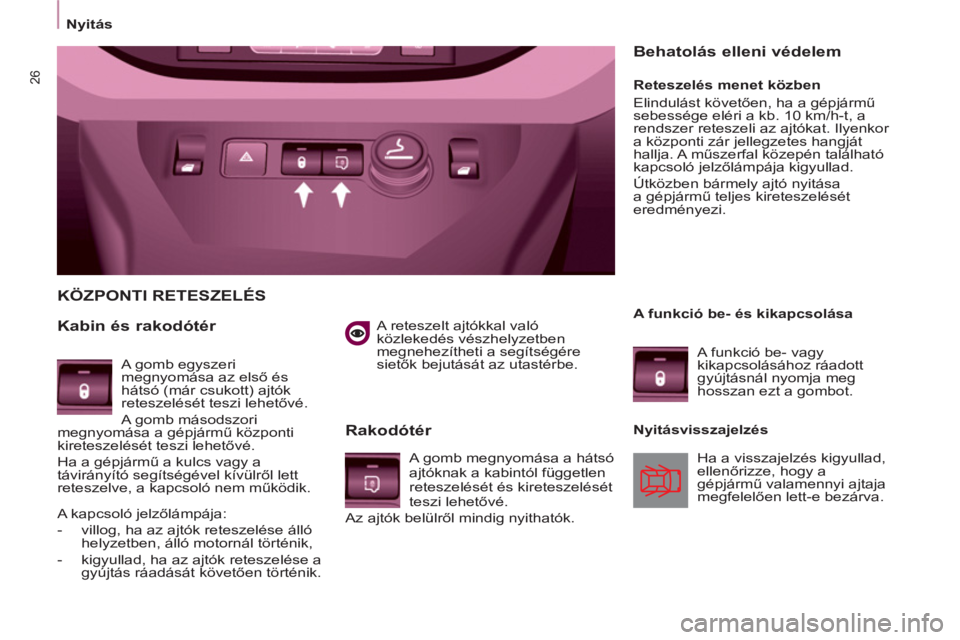

KÖZPONTI RETESZELÉS

Kabin és rakodótér

Rakodótér


Reteszelés menet közben
Elindulást követően, ha a gépjármű
sebessége eléri a kb. 10 km/h-t, a
rendszer reteszeli az ajtókat. Ilyenkor
a központi zár jellegzetes hangját
hallja. A műszerfal közepén található
kapcsoló jelzőlámpája kigyullad.
Útközben bármely ajtó nyitása
a gépjármű teljes kireteszelését
eredményezi.


Behatolás elleni védelem

A gomb egyszeri
megnyomása az első és
hátsó (már csukott) ajtók
reteszelését teszi lehetővé.
A gomb másodszori
megnyomása a gépjármű központi
kireteszelését teszi lehetővé.
Ha a gépjármű a kulcs vagy a
távirányító segítségével kívülről lett
reteszelve, a kapcsoló nem működik.
A funkció be- és kikapcsolása
A funkció be- vagy
kikapcsolásához ráadott
gyújtásnál nyomja meg
hosszan ezt a gombot.

Nyitásvisszajelzés

Ha a visszajelzés kigyullad,
ellenőrizze, hogy a
gépjármű valamennyi ajtaja
megfelelően lett-e bezárva.
A gomb megnyomása a hátsó
ajtóknak a kabintól független
reteszelését és kireteszelését
teszi lehetővé.
Az ajtók belülről mindig nyithatók.
A kapcsoló jelzőlámpája:


- villog, ha az ajtók reteszelése álló
helyzetben, álló motornál történik,

- kigyullad, ha az ajtók reteszelése a
gyújtás ráadását követően történik.

2


Vezetőhely

27
INDULÁSRA KÉSZE
N

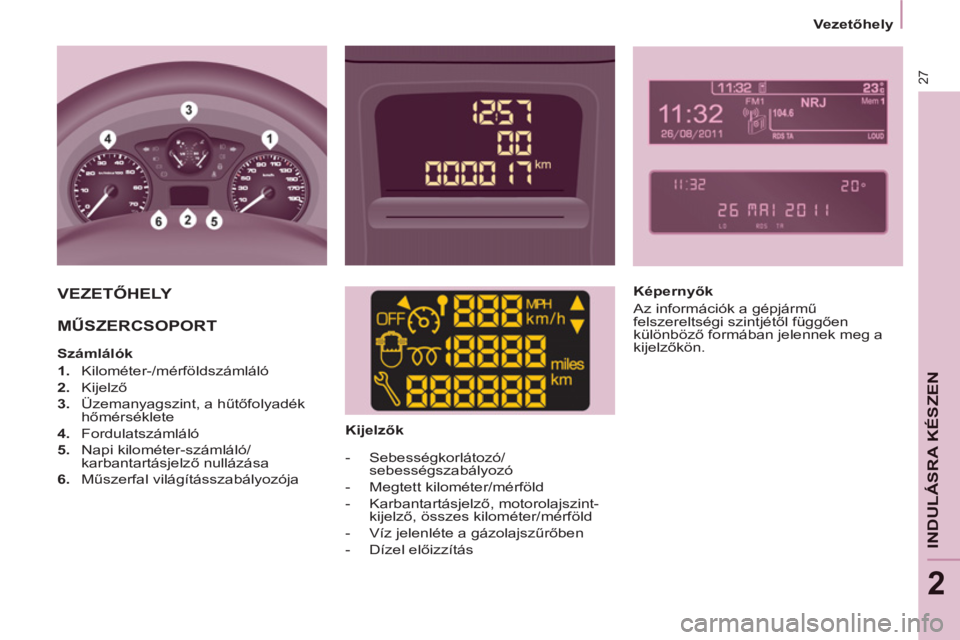

VEZETŐHELY
MŰSZERCSOPORT



Számlálók


1.
Kilométer-/mérföldszámláló

2.
Kijelző

3.
Üzemanyagszint, a hűtőfolyadék
hőmérséklete

4.
Fordulatszámláló

5.
Napi kilométer-számláló/
karbantartásjelző nullázása

6.
Műszerfal világításszabályozója



Kijelzők


- Sebességkorlátozó/
sebességszabályozó

- Megtett kilométer/mérföld

- Karbantartásjelző, motorolajszint-
kijelző, összes kilométer/mérföld

- Víz jelenléte a gázolajszűrőben

- Dízel előizzítás


Képernyők
Az információk a gépjármű
felszereltségi szintjétől függően
különböző formában jelennek meg a
kijelzőkön.

Vezetőhely
28


Középkonzol képernyővel


Műszercsoport képernyő nélkül

- az órák előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot),

- fordítsa balra: a 24 vagy 12 órás
időformátum jelenik meg,

- a 24 vagy 12 órás időformátum
kiválasztásához fordítsa jobbra,

- a pontos idő beállításának
befejezéséhez fordítsa balra.
Ha kb. 30 másodpercig nem kezd
semmilyen műveletbe, a kijelző
visszatér az alapkijelzéshez.

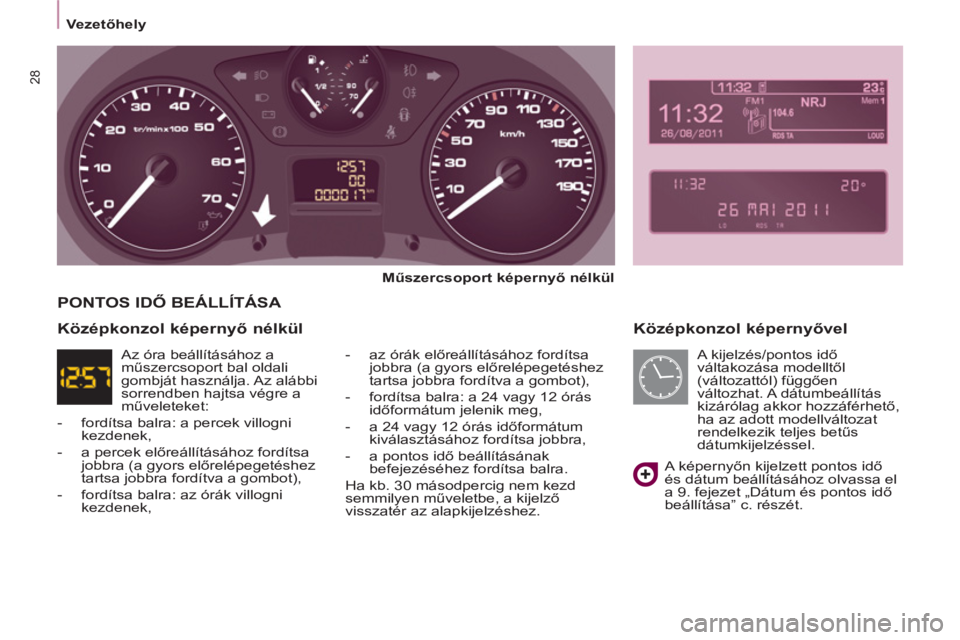

PONTOS IDŐ BEÁLLÍTÁSA

A képernyőn kijelzett pontos idő
és dátum beállításához olvassa el
a 9. fejezet „Dátum és pontos idő
beállítása” c. részét.


Középkonzol képernyő nélkül

Az óra beállításához a
műszercsoport bal oldali
gombját használja. Az alábbi
sorrendben hajtsa végre a
műveleteket:


- fordítsa balra: a percek villogni
kezdenek,

- a percek előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot),

- fordítsa balra: az órák villogni
kezdenek, A kijelzés/pontos idő
váltakozása modelltől
(változattól) függően
változhat. A dátumbeállítás
kizárólag akkor hozzáférhető,
ha az adott modellváltozat
rendelkezik teljes betűs
dátumkijelzéssel.

2


Vezetőhely

29
INDULÁSRA KÉSZE
N

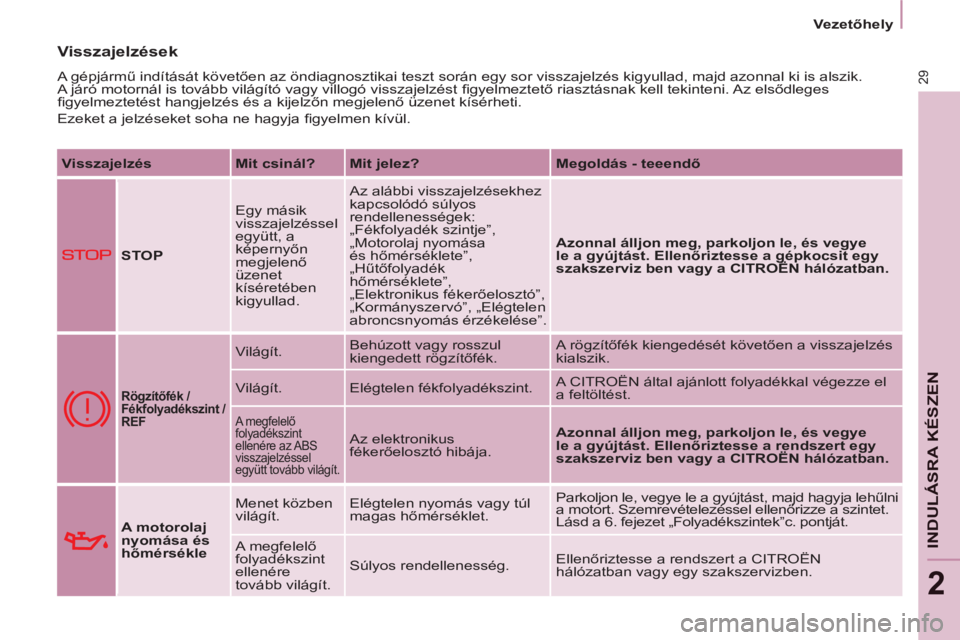

Visszajelzések

A gépjármű indítását követően az öndiagnosztikai teszt során egy sor visszajelzés kigyullad, majd azonnal ki is alszik.
A járó motornál is tovább világító vagy villogó visszajelzést fi gyelmeztető riasztásnak kell tekinteni. Az elsődleges
fi gyelmeztetést hangjelzés és a kijelzőn megjelenő üzenet kísérheti.
Ezeket a jelzéseket soha ne hagyja fi gyelmen kívül.

Visszajelzés

Mit csinál?

Mit jelez?

Megoldás - teeendő



STOP

Egy másik
visszajelzéssel
együtt, a
képernyőn
megjelenő
üzenet
kíséretében
kigyullad. Az alábbi visszajelzésekhez
kapcsolódó súlyos
rendellenességek:
„Fékfolyadék szintje”,
„Motorolaj nyomása
és hőmérséklete”,
„Hűtőfolyadék
hőmérséklete”,
„Elektronikus fékerőelosztó”,
„Kormányszervó”, „Elégtelen
abroncsnyomás érzékelése”.
Azonnal álljon meg, parkoljon le, és vegye
le a gyújtást. Ellenőriztesse a gépkocsit egy

szakszerviz ben vagy a CITROËN hálózatban.


Rögzítőfék /
Fékfolyadékszint /
REF

Világít. Behúzott vagy rosszul
kiengedett rögzítőfék. A rögzítőfék kiengedését követően a visszajelzés
kialszik.
Világít. Elégtelen fékfolyadékszint. A CITROËN által ajánlott folyadékkal végezze el
a feltöltést.
A megfelelő
folyadékszint
ellenére az ABS
visszajelzéssel
együtt tovább világít.
Az elektronikus
fékerőelosztó hibája.
Azonnal álljon meg, parkoljon le, és vegye
le a gyújtást. Ellenőriztesse a rendszert egy

szakszerviz ben vagy a CITROËN hálózatban.

A motorolaj
nyomása és
hőmérsékle
Menet közben
világít. Elégtelen nyomás vagy túl
magas hőmérséklet. Parkoljon le, vegye le a gyújtást, majd hagyja lehűlni
a motort. Szemrevételezéssel ellenőrizze a szintet.
Lásd a 6. fejezet „Folyadékszintek”c. pontját.
A megfelelő
folyadékszint
ellenére
tovább világít. Súlyos rendellenesség. Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.

Vezetőhely
30

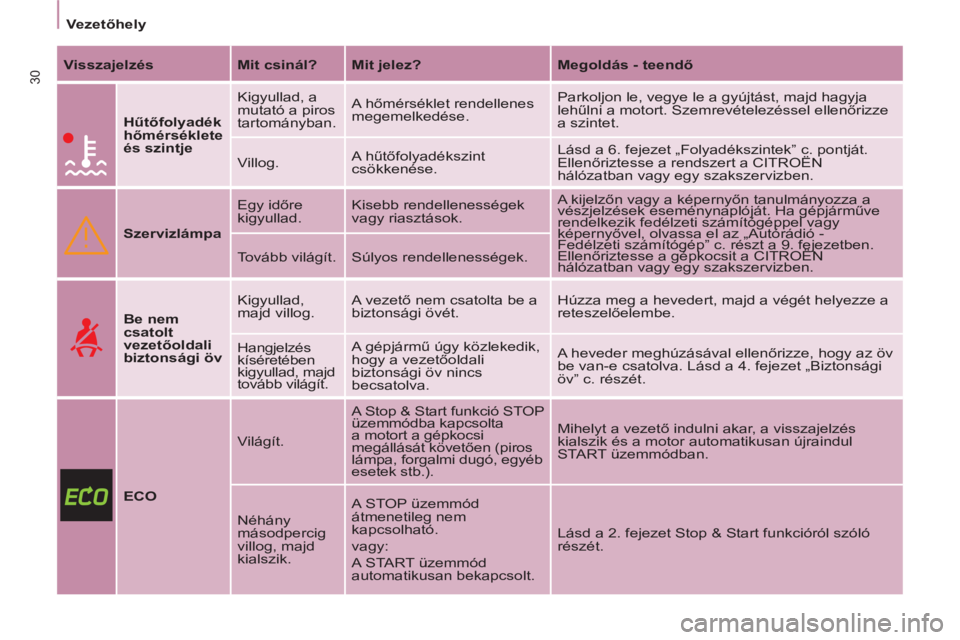

Visszajelzés

Mit csinál?

Mit jelez?

Megoldás - teendő




Hűtőfolyadék
hőmérséklete
és szintje
Kigyullad, a
mutató a piros
tartományban. A hőmérséklet rendellenes
megemelkedése. Parkoljon le, vegye le a gyújtást, majd hagyja
lehűlni a motort. Szemrevételezéssel ellenőrizze
a szintet.
Villog. A hűtőfolyadékszint
csökkenése. Lásd a 6. fejezet „Folyadékszintek” c. pontját.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.


Szervizlámpa
Egy időre
kigyullad. Kisebb rendellenességek
vagy riasztások. A kijelzőn vagy a képernyőn tanulmányozza a
vészjelzések eseménynaplóját. Ha gépjárműve
rendelkezik fedélzeti számítógéppel vagy
képernyővel, olvassa el az „Autórádió -
Fedélzeti számítógép” c. részt a 9. fejezetben.
Ellenőriztesse a gépkocsit a CITROËN
hálózatban vagy egy szakszervizben. Tovább világít. Súlyos rendellenességek.




Be nem
csatolt
vezetőoldali
biztonsági öv
Kigyullad,
majd villog. A vezető nem csatolta be a
biztonsági övét. Húzza meg a hevedert, majd a végét helyezze a
reteszelőelembe.
Hangjelzés
kíséretében
kigyullad, majd
tovább világít. A gépjármű úgy közlekedik,
hogy a vezetőoldali
biztonsági öv nincs
becsatolva. A heveder meghúzásával ellenőrizze, hogy az öv
be van-e csatolva. Lásd a 4. fejezet „Biztonsági
öv” c. részét.


ECO
Világít. A Stop & Start funkció STOP
üzemmódba kapcsolta
a motort a gépkocsi
megállását követően (piros
lámpa, forgalmi dugó, egyéb
esetek stb.). Mihelyt a vezető indulni akar, a visszajelzés
kialszik és a motor automatikusan újraindul
START üzemmódban.
Néhány
másodpercig
villog, majd
kialszik. A STOP üzemmód
átmenetileg nem
kapcsolható.
vagy:
A START üzemmód
automatikusan bekapcsolt. Lásd a 2. fejezet Stop & Start funkcióról szóló
részét.
