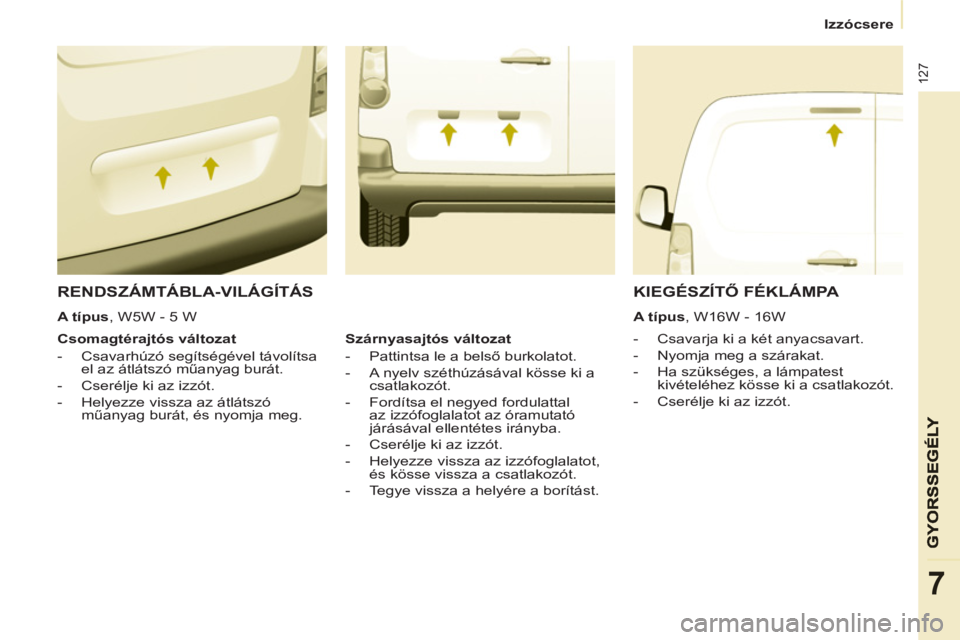

Izzócsere
127
7
RENDSZÁMTÁBLA-VILÁGÍTÁS




- Csavarja ki a két anyacsavart.

- Nyomja meg a szárakat.

- Ha szükséges, a lámpatest
kivételéhez kösse ki a csatlakozót.

- Cserélje ki az izzót.


Csomagtérajtós változat


- Csavarhúzó segítségével távolítsa
el az átlátszó műanyag burát.

- Cserélje ki az izzót.

- Helyezze vissza az átlátszó
műanyag burát, és nyomja meg.


KIEGÉSZÍTŐ FÉKLÁMPA


A típus , W16W - 16W

Szárnyasajtós változat


- Pattintsa le a belső burkolatot.

- A nyelv széthúzásával kösse ki a
csatlakozót.

- Fordítsa el negyed fordulattal
az izzófoglalatot az óramutató
járásával ellentétes irányba.

- Cserélje ki az izzót.

- Helyezze vissza az izzófoglalatot,
és kösse vissza a csatlakozót.

- Tegye vissza a helyére a borítást.



A típus
, W5W - 5 W

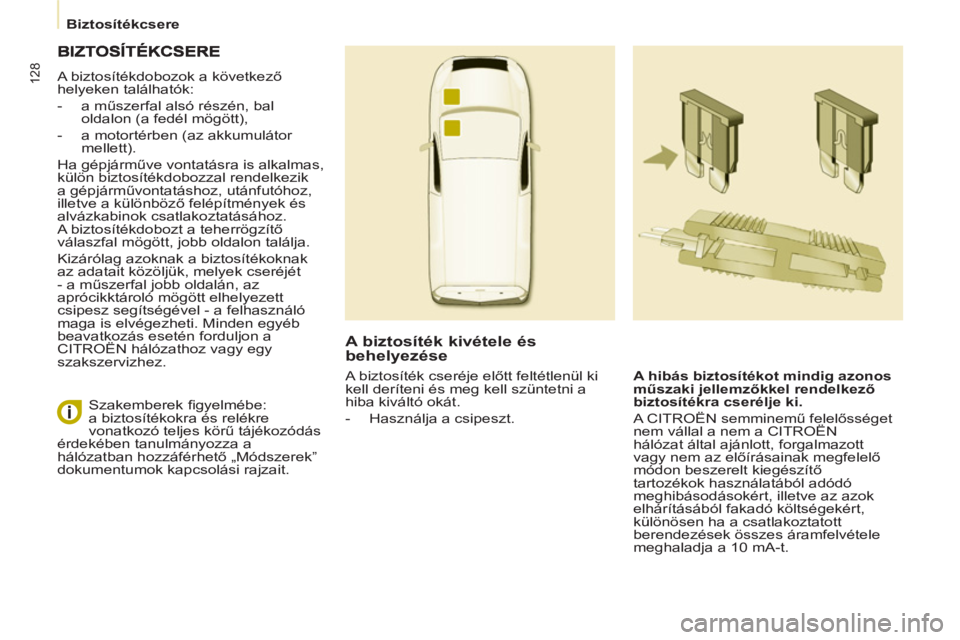

Biztosítékcsere

128
A biztosítékdobozok a következő
helyeken találhatók:


- a műszerfal alsó részén, bal
oldalon (a fedél mögött),

- a motortérben (az akkumulátor
mellett).
Ha gépjárműve vontatásra is alkalmas,
külön biztosítékdobozzal rendelkezik
a gépjárművontatáshoz, utánfutóhoz,
illetve a különböző felépítmények és
alvázkabinok csatlakoztatásához.
A biztosítékdobozt a teherrögzítő
válaszfal mögött, jobb oldalon találja.
Kizárólag azoknak a biztosítékoknak
az adatait közöljük, melyek cseréjét
- a műszerfal jobb oldalán, az
aprócikktároló mögött elhelyezett
csipesz segítségével - a felhasználó
maga is elvégezheti. Minden egyéb
beavatkozás esetén forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.

A biztosíték kivétele és
behelyezése

A hibás biztosítékot mindig azonos
műszaki jellemzőkkel rendelkező
biztosítékra cserélje ki.

A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN
hálózat által ajánlott, forgalmazott
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő
tartozékok használatából adódó
meghibásodásokért, illetve az azok
elhárításából fakadó költségekért,
különösen ha a csatlakoztatott
berendezések összes áramfelvétele
meghaladja a 10 mA-t. Szakemberek fi gyelmébe:
a biztosítékokra és relékre
vonatkozó teljes körű tájékozódás
érdekében tanulmányozza a
hálózatban hozzáférhető „Módszerek”
dokumentumok kapcsolási rajzait. A biztosíték cseréje előtt feltétlenül ki
kell deríteni és meg kell szüntetni a
hiba kiváltó okát.


- Használja a csipeszt.

Biztosítékcsere
129
7

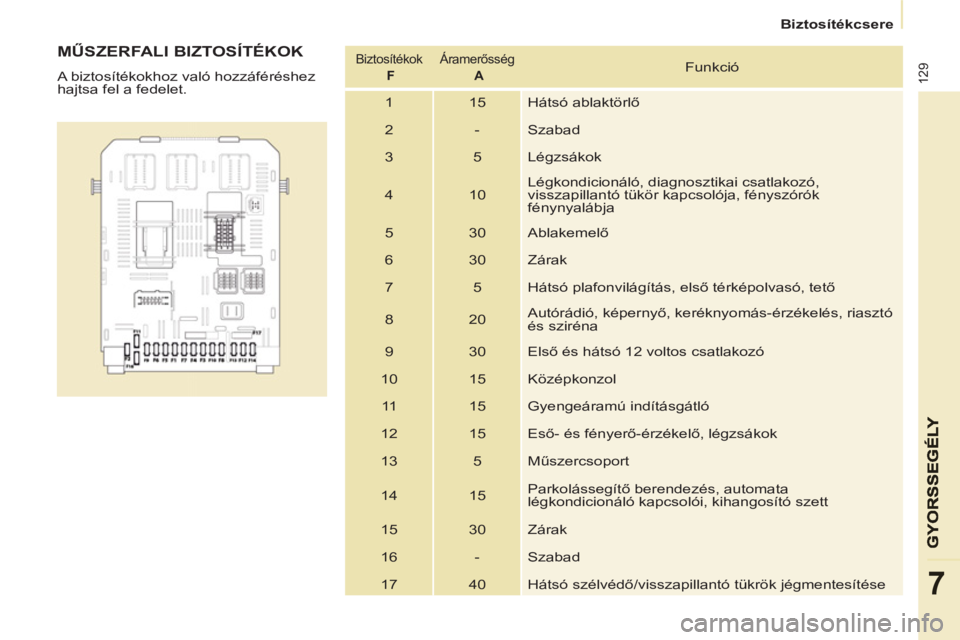

MŰSZERFALI BIZTOSÍTÉKOK

A biztosítékokhoz való hozzáféréshez
hajtsa fel a fedelet.
Biztosítékok
F Áramerősség
A
Funkció
1 15 Hátsó ablaktörlő
2 - Szabad
3 5 Légzsákok
4 10 Légkondicionáló, diagnosztikai csatlakozó,
visszapillantó tükör kapcsolója, fényszórók
fénynyalábja
5 30 Ablakemelő
6 30 Zárak
7 5 Hátsó plafonvilágítás, első térképolvasó, tető
8 20 Autórádió, képernyő, keréknyomás-érzékelés, riasztó
és sziréna
9 30 Első és hátsó 12 voltos csatlakozó
10 15 Középkonzol
11 15 Gyengeáramú indításgátló
12 15 Eső- és fényerő-érzékelő, légzsákok
13 5 Műszercsoport
14 15 Parkolássegítő berendezés, automata
légkondicionáló kapcsolói, kihangosító szett
15 30 Zárak
16 - Szabad
17 40 Hátsó szélvédő/visszapillantó tükrök jégmentesítése

Biztosítékcsere

130

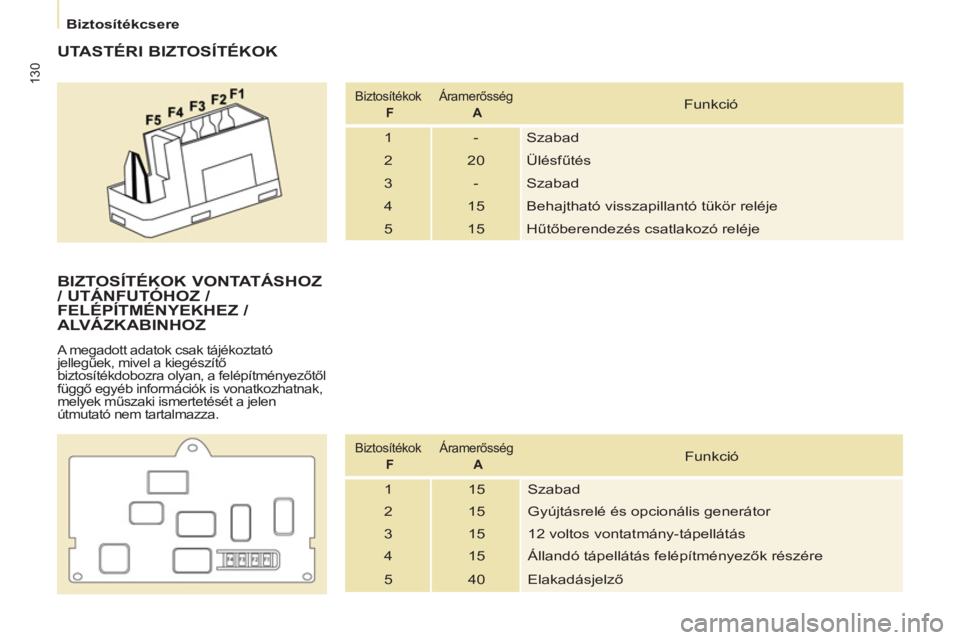

UTASTÉRI BIZTOSÍTÉKOK

Biztosítékok
F Áramerősség
A
Funkció
1 - Szabad
2 20 Ülésfűtés
3 - Szabad
4 15 Behajtható visszapillantó tükör reléje
5 15 Hűtőberendezés csatlakozó reléje


BIZTOSÍTÉKOK VONTATÁSHOZ
/ UTÁNFUTÓHOZ /
FELÉPÍTMÉNYEKHEZ /
ALVÁZKABINHOZ
A megadott adatok csak tájékoztató
jellegűek, mivel a kiegészítő
biztosítékdobozra olyan, a felépítményezőtől
függő egyéb információk is vonatkozhatnak,
melyek műszaki ismertetését a jelen
útmutató nem tartalmazza.
Biztosítékok
F Áramerősség
A
Funkció
1 15 Szabad
2 15 Gyújtásrelé és opcionális generátor
3 15 12 voltos vontatmány-tápellátás
4 15 Állandó tápellátás felépítményezők részére
5 40 Elakadásjelző

Biztosítékcsere
131
7

MOTORTÉRI BIZTOSÍTÉKOK

A biztosítékokhoz való hozzáféréshez
a motorháztető felhajtását követően
pattintsa ki és nyissa fel a doboz
fedelét.

Biztosítékok
F Áramerősség
A
Funkció
1 20 Motorellenőrzés
2 15 Kürt
3 10 Első és hátsó ablaktörlő-szivattyú
4 20 Fényszórómosó-szivattyú vagy LED
5 15 Motoralkatrészek
6 10 Kormányszög-érzékelő, ESC
7 10 Fékérintkező, tengelykapcsoló-érzékelő
8 25 Önindító
9 10 Fényszórók fénynyalábállító motorja, park
vezérlőegység
10 30 Motoralkatrészek
11 40 Szabad
12 30 Ablaktörlő
13 40 Intelligens kiszolgálóegység
14 30 Szivattyú
15 10 Jobb oldali távolsági fényszóró
16 10 Bal oldali távolsági fényszóró
17 15 Jobb oldali tompított fényszóró
18 15 Bal oldali tompított fényszóró

Ablaktörlőlapát cseréje

132


Első ablaktörlő lapátok
speciális helyzete


- Ha a gyújtás levételét követő egy
percen belül lefelé mozdítja az
ablaktörlő-kapcsolót, a lapátok
a függőleges szélvédőkerettel
párhuzamos helyzetbe állnak
(karbantartási helyzet).
Az első lapát cseréje


- Emelje fel a kart.

- Pattintsa ki és szerelje le a lapátot.

- Szerelje fel az új lapátot.

- Hajtsa vissza a kart.
Az ablaktörlő lapátok eredeti helyzetbe
történő visszahelyezéséhez adja rá a
gyújtást, és működtesse az ablaktörlő-
kapcsolót.
A hátsó lapát cseréje


- Emelje fel a kart, pattintsa ki és
szerelje le a lapátot.

- Szerelje fel az új lapátot és hajtsa
vissza a kart.



ABLAKTÖRLŐ LAPÁT CSERÉJE

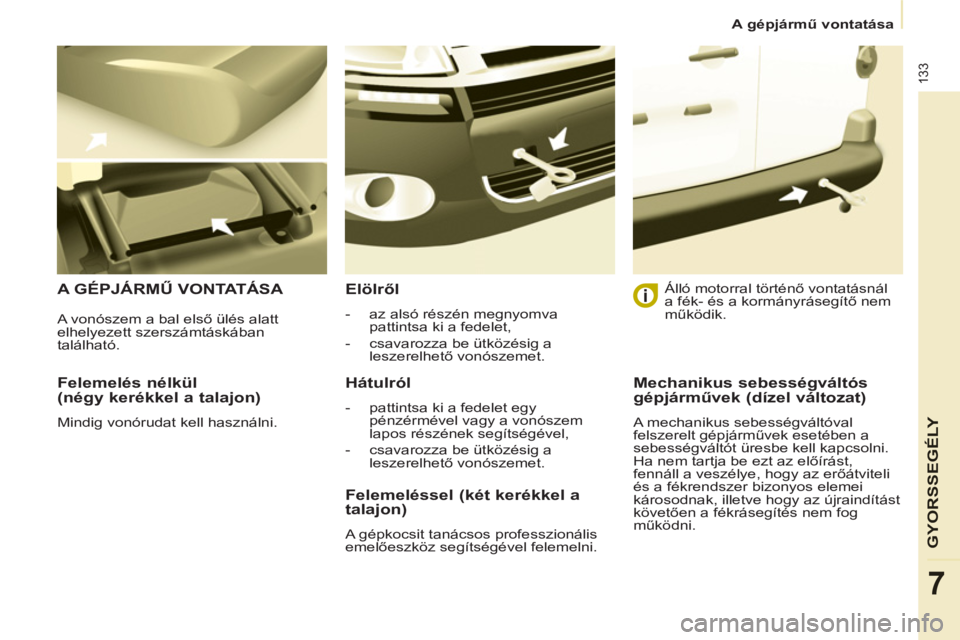

A gépjármű vontatása

133
GYORSSEGÉLY
7


Felemelés nélkül
(négy kerékkel a talajon)
Mindig vonórudat kell használni.

A GÉPJÁRMŰ VONTATÁSA
Elölről



- az alsó részén megnyomva
pattintsa ki a fedelet,

- csavarozza be ütközésig a
leszerelhető vonószemet.



Hátulról



- pattintsa ki a fedelet egy
pénzérmével vagy a vonószem
lapos részének segítségével,

- csavarozza be ütközésig a
leszerelhető vonószemet.

Álló motorral történő vontatásnál
a fék- és a kormányrásegítő nem
működik.


Felemeléssel (két kerékkel a
talajon)
A gépkocsit tanácsos professzionális
emelőeszköz segítségével felemelni. A vonószem a bal első ülés alatt
elhelyezett szerszámtáskában
található.

Mechanikus sebességváltós
gépjárművek (dízel változat)

A mechanikus sebességváltóval
felszerelt gépjárművek esetében a
sebességváltót üresbe kell kapcsolni.
Ha nem tartja be ezt az előírást,
fennáll a veszélye, hogy az erőátviteli
és a fékrendszer bizonyos elemei
károsodnak, illetve hogy az újraindítást
követően a fékrásegítés nem fog
működni.

134

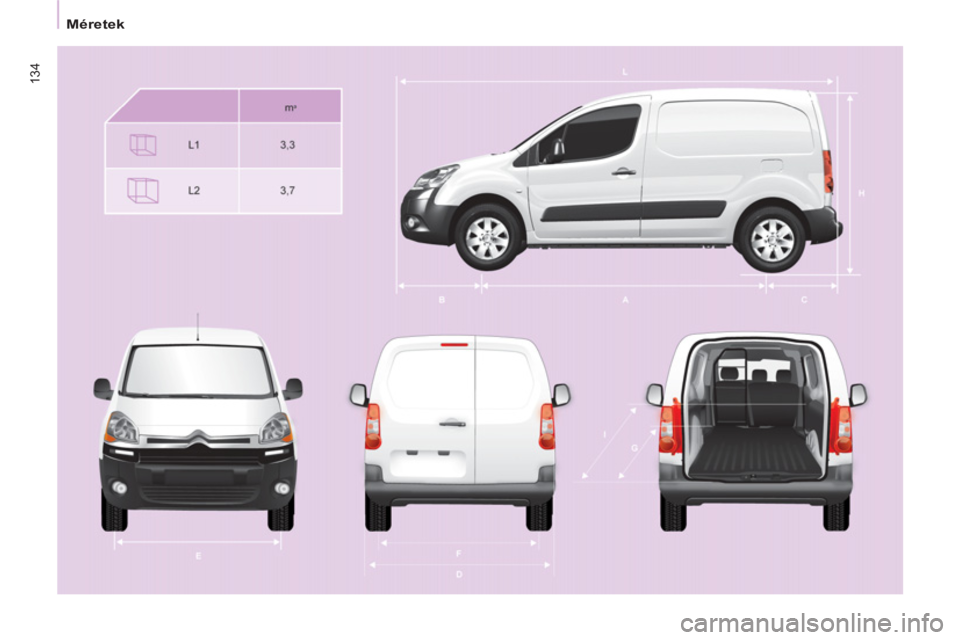

Méretek
