2015 Alfa Romeo Giulietta Εγχειρίδιο χρήσης (in Greek)

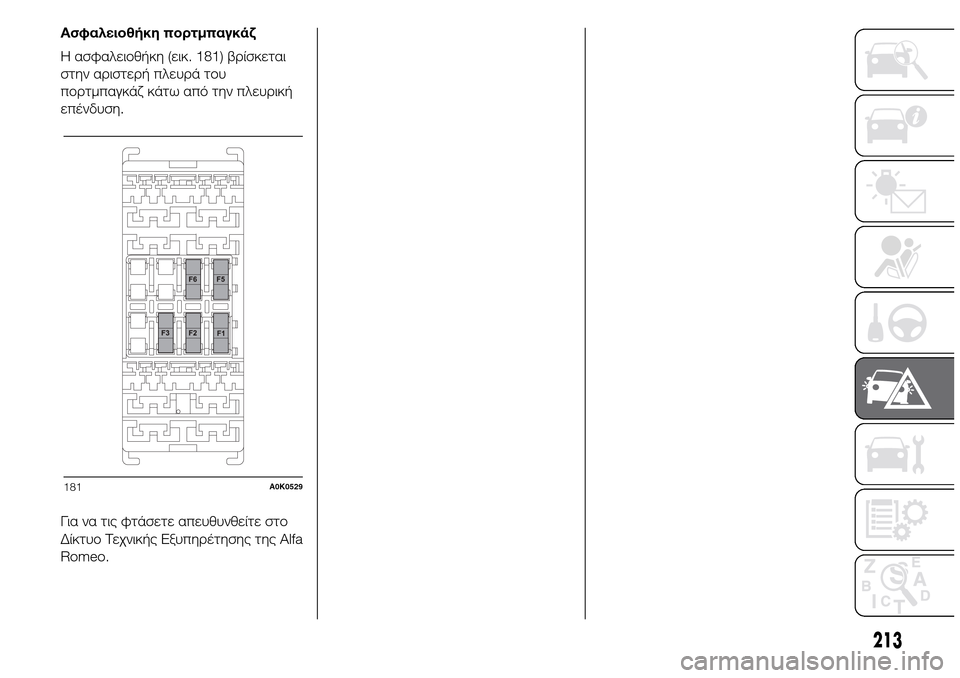

Ασφαλειοθήκη πορτμπαγκάζ
Η ασφαλειοθήκη (εικ. 181) βρίσκεται
στην αριστερή πλευρά του
πορτμπαγκάζ κάτω από την πλευρική
επένδυση.
Για να τις φτάσετε απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa
Romeo.
181A0K0529
213

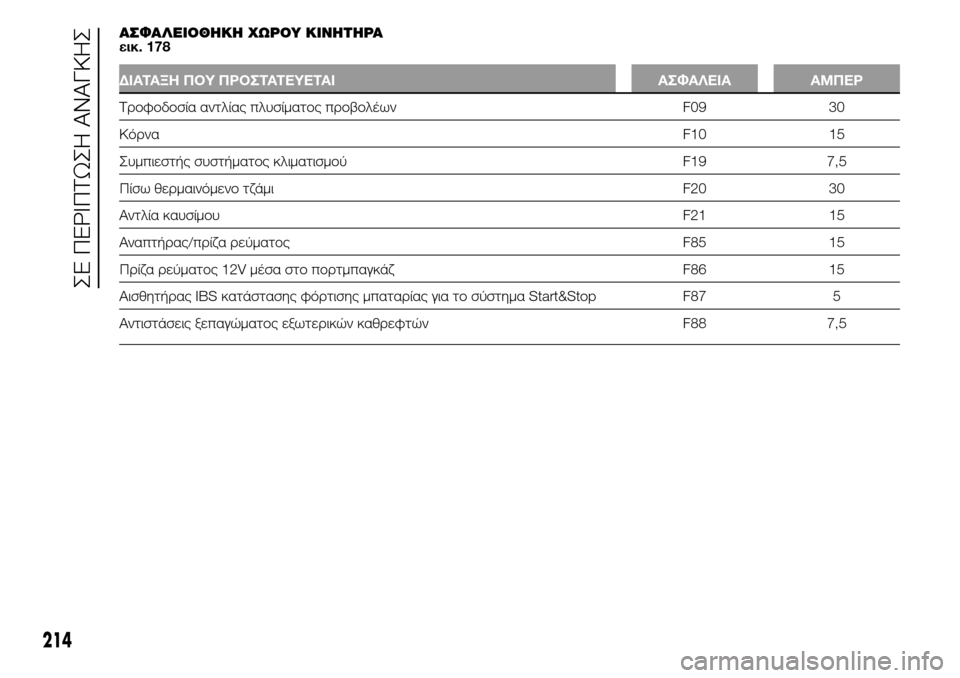

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 178
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Τροφοδοσία αντλίας πλυσίματος προβολέων F09 30
ΚόρναF10 15
Συμπιεστής συστήματος κλιματισμού F19 7,5
Πίσω θερμαινόμενο τζάμι F20 30
Αντλία καυσίμουF21 15
Αναπτήρας/πρίζα ρεύματος F85 15
Πρίζα ρεύματος 12V μέσα στο πορτμπαγκάζ F86 15
Αισθητήρας IBS κατάστασης φόρτισης μπαταρίας για το σύστημα Start&Stop F87 5
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F88 7,5
214
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

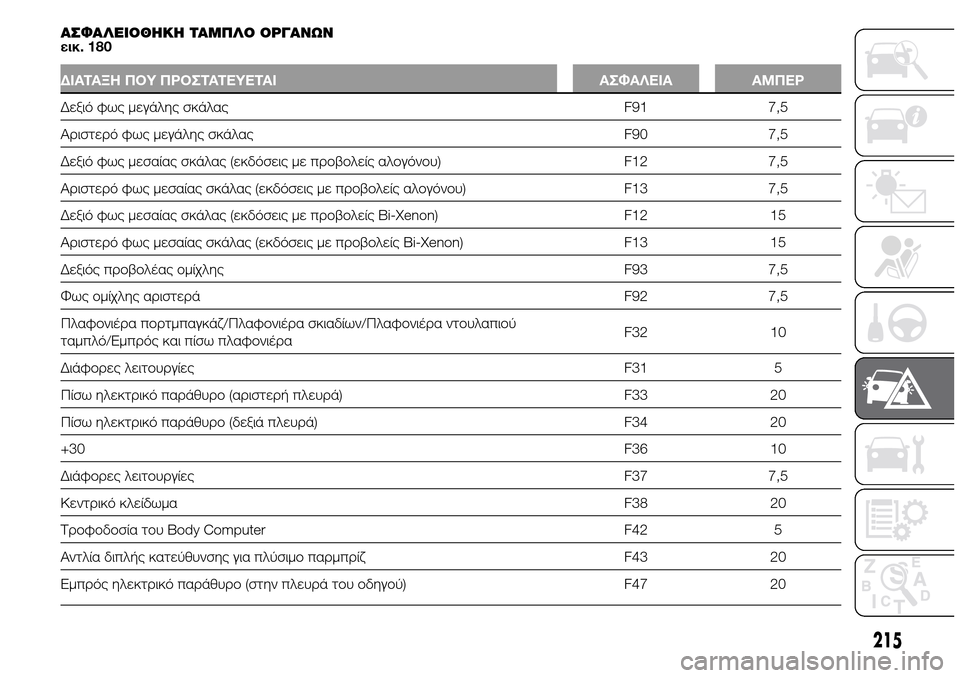

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
εικ. 180
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Δεξιό φως μεγάλης σκάλας F91 7,5
Αριστερό φως μεγάλης σκάλας F90 7,5
Δεξιό φως μεσαίας σκάλας (εκδόσεις με προβολείς αλογόνου) F12 7,5
Αριστερό φως μεσαίας σκάλας (εκδόσεις με προβολείς αλογόνου) F13 7,5
Δεξιό φως μεσαίας σκάλας (εκδόσεις με προβολείς Bi-Xenon) F12 15
Αριστερό φως μεσαίας σκάλας (εκδόσεις με προβολείς Bi-Xenon) F13 15
Δεξιός προβολέας ομίχλης F93 7,5
Φως ομίχλης αριστερά F92 7,5
Πλαφονιέρα πορτμπαγκάζ/Πλαφονιέρα σκιαδίων/Πλαφονιέρα ντουλαπιού
ταμπλό/Εμπρός και πίσω πλαφονιέραF32 10
Διάφορες λειτουργίες F31 5
Πίσω ηλεκτρικό παράθυρο (αριστερή πλευρά) F33 20
Πίσω ηλεκτρικό παράθυρο (δεξιά πλευρά) F34 20
+30F36 10
Διάφορες λειτουργίες F37 7,5
Κεντρικό κλείδωμα F38 20
Τροφοδοσία του Body Computer F42 5
Αντλία διπλής κατεύθυνσης για πλύσιμο παρμπρίζ F43 20
Εμπρός ηλεκτρικό παράθυρο (στην πλευρά του οδηγού) F47 20
215

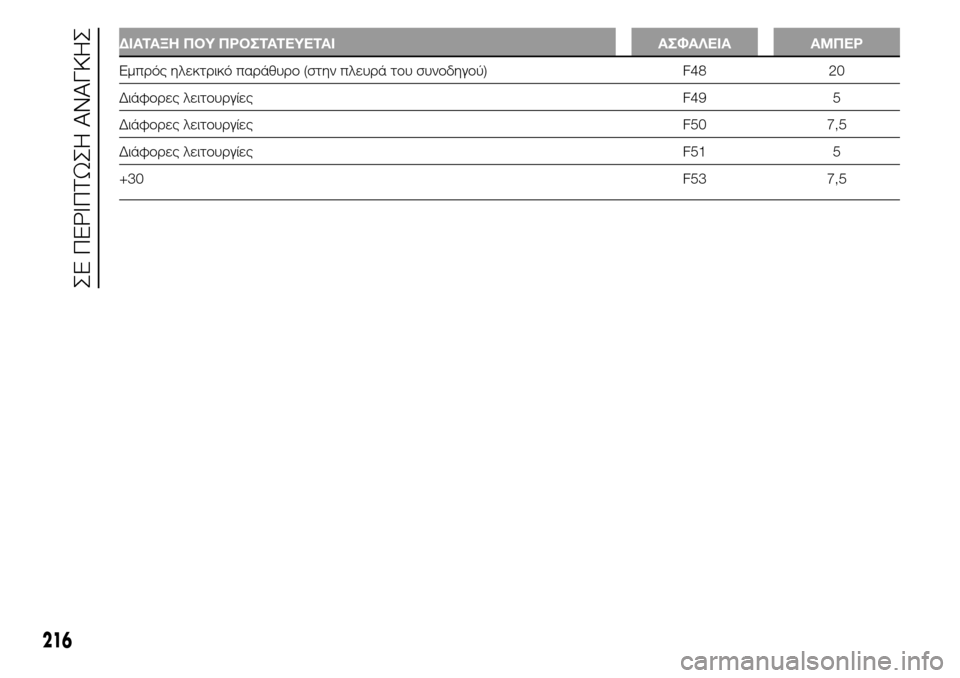

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικό παράθυρο (στην πλευρά του συνοδηγού) F48 20
Διάφορες λειτουργίες F49 5
Διάφορες λειτουργίες F50 7,5
Διάφορες λειτουργίες F51 5
+30F53 7,5
216
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

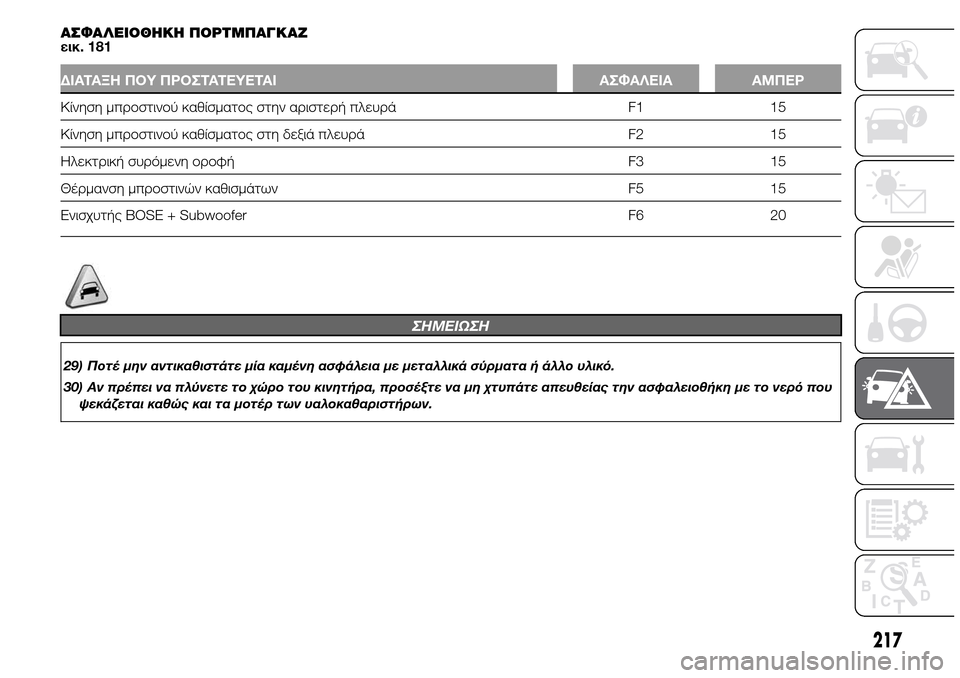

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
εικ. 181
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κίνηση μπροστινού καθίσματος στην αριστερή πλευρά F1 15
Κίνηση μπροστινού καθίσματος στη δεξιά πλευρά F2 15
Ηλεκτρική συρόμενη οροφή F3 15
Θέρμανση μπροστινών καθισμάτων F5 15
Ενισχυτής BOSE + Subwoofer F6 20
ΣHMEIΩΣH
29) Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα ή άλλο υλικό.
30) Αν πρέπει να πλύνετε το χώρο του κινητήρα, προσέξτε να μη χτυπάτε απευθείας την ασφαλειοθήκη με το νερό που
ψεκάζεται καθώς και τα μοτέρ των υαλοκαθαριστήρων.
217

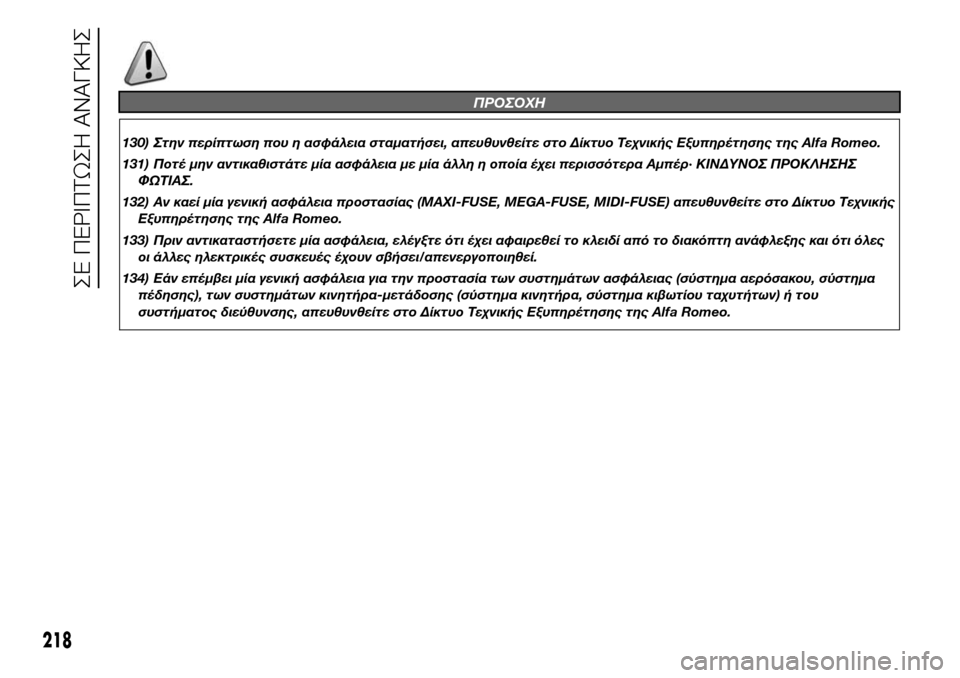

ΠΡΟΣΟΧΗ
130) Στην περίπτωση που η ασφάλεια σταματήσει, απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa Romeo.
131) Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ
ΦΩΤΙΑΣ.
132) Αν καεί μία γενική ασφάλεια προστασίας (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.
133) Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει αφαιρεθεί το κλειδί από το διακόπτη ανάφλεξης και ότι όλες
οι άλλες ηλεκτρικές συσκευές έχουν σβήσει/απενεργοποιηθεί.
134) Εάν επέμβει μία γενική ασφάλεια για την προστασία των συστημάτων ασφάλειας (σύστημα αερόσακου, σύστημα
πέδησης), των συστημάτων κινητήρα-μετάδοσης (σύστημα κινητήρα, σύστημα κιβωτίου ταχυτήτων) ή του
συστήματος διεύθυνσης, απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa Romeo.
218
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

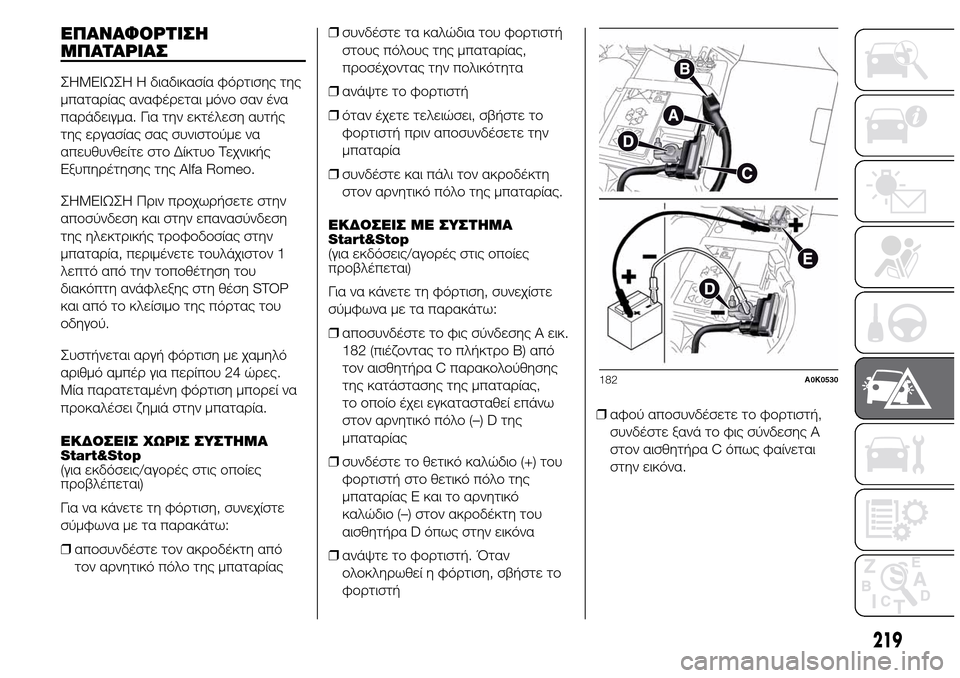

ΕΠΑΝΑΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ
ΣHMEIΩΣH Η διαδικασία φόρτισης της
μπαταρίας αναφέρεται μόνο σαν ένα
παράδειγμα. Για την εκτέλεση αυτής
της εργασίας σας συνιστούμε να
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.
ΣHMEIΩΣH Πριν προχωρήσετε στην
αποσύνδεση και στην επανασύνδεση
της ηλεκτρικής τροφοδοσίας στην
μπαταρία, περιμένετε τουλάχιστον 1
λεπτό από την τοποθέτηση του
διακόπτη ανάφλεξης στη θέση STOP
και από το κλείσιμο της πόρτας του
οδηγού.
Συστήνεται αργή φόρτιση με χαμηλό
αριθμό αμπέρ για περίπου 24 ώρες.
Μία παρατεταμένη φόρτιση μπορεί να
προκαλέσει ζημιά στην μπαταρία.
ΕΚΔΟΣΕΙΣ ΧΩΡΙΣ ΣΥΣΤΗΜΑ
Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒αποσυνδέστε τον ακροδέκτη από
τον αρνητικό πόλο της μπαταρίας❒συνδέστε τα καλώδια του φορτιστή
στους πόλους της μπαταρίας,
προσέχοντας την πολικότητα
❒ανάψτε το φορτιστή
❒όταν έχετε τελειώσει, σβήστε το
φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒συνδέστε και πάλι τον ακροδέκτη
στον αρνητικό πόλο της μπαταρίας.
ΕΚΔΟΣΕΙΣ ΜΕ ΣΥΣΤΗΜΑ
Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒αποσυνδέστε το φις σύνδεσης A εικ.
182 (πιέζοντας το πλήκτρο Β) από
τον αισθητήρα C παρακολούθησης
της κατάστασης της μπαταρίας,
το οποίο έχει εγκατασταθεί επάνω
στον αρνητικό πόλο (–) D της
μπαταρίας
❒συνδέστε το θετικό καλώδιο (+) του
φορτιστή στο θετικό πόλο της
μπαταρίας E και το αρνητικό
καλώδιο (–) στον ακροδέκτη του
αισθητήρα D όπως στην εικόνα
❒ανάψτε το φορτιστή. Όταν
ολοκληρωθεί η φόρτιση, σβήστε το
φορτιστή❒αφού αποσυνδέσετε το φορτιστή,
συνδέστε ξανά το φις σύνδεσης Α
στον αισθητήρα C όπως φαίνεται
στην εικόνα.
182A0K0530
219

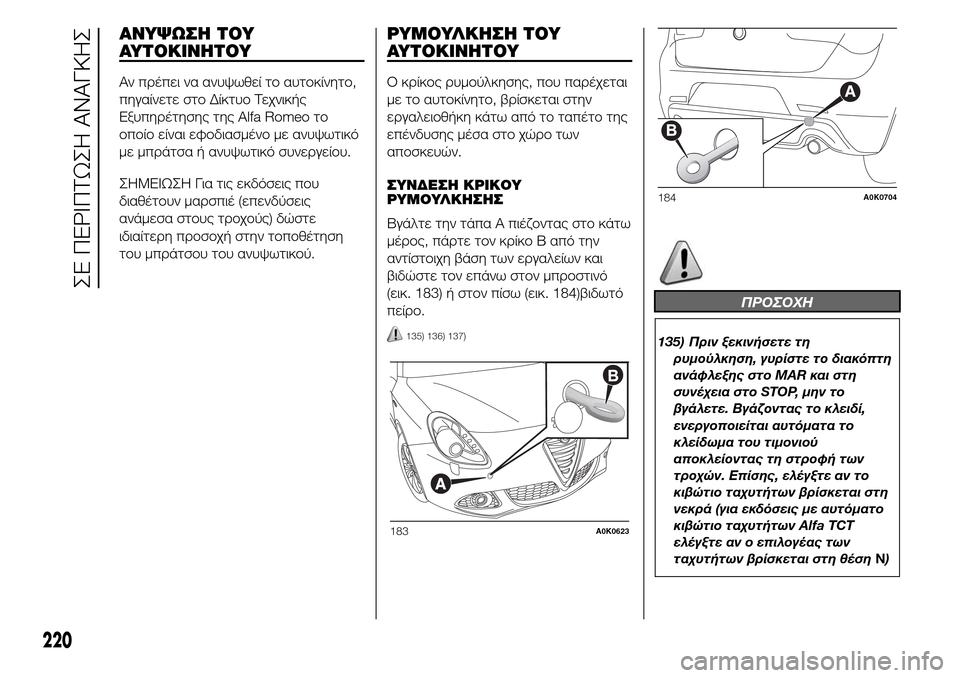

ΑΝΥΨΩΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
Αν πρέπει να ανυψωθεί το αυτοκίνητο,
πηγαίνετε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo το
οποίο είναι εφοδιασμένο με ανυψωτικό
με μπράτσα ή ανυψωτικό συνεργείου.
ΣHMEIΩΣH Για τις εκδόσεις που
διαθέτουν μαρσπιέ (επενδύσεις
ανάμεσα στους τροχούς) δώστε
ιδιαίτερη προσοχή στην τοποθέτηση
του μπράτσου του ανυψωτικού.
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
Ο κρίκος ρυμούλκησης, που παρέχεται
με το αυτοκίνητο, βρίσκεται στην
εργαλειοθήκη κάτω από το ταπέτο της
επένδυσης μέσα στο χώρο των
αποσκευών.
ΣΥΝΔΕΣΗ ΚΡΙΚΟΥ
ΡΥΜΟΥΛΚΗΣΗΣ
Βγάλτε την τάπα A πιέζοντας στο κάτω
μέρος, πάρτε τον κρίκο B από την
αντίστοιχη βάση των εργαλείων και
βιδώστε τον επάνω στον μπροστινό
(εικ. 183) ή στον πίσω (εικ. 184)βιδωτό
πείρο.
135) 136) 137)
ΠΡΟΣΟΧΗ
135) Πριν ξεκινήσετε τη
ρυμούλκηση, γυρίστε το διακόπτη
ανάφλεξης στο MAR και στη
συνέχεια στο STOP, μην το
βγάλετε. Βγάζοντας το κλειδί,
ενεργοποιείται αυτόματα το
κλείδωμα του τιμονιού
αποκλείοντας τη στροφή των
τροχών. Επίσης, ελέγξτε αν το
κιβώτιο ταχυτήτων βρίσκεται στη
νεκρά (για εκδόσεις με αυτόματο
κιβώτιο ταχυτήτων Alfa TCT
ελέγξτε αν ο επιλογέας των
ταχυτήτων βρίσκεται στη θέσηN)
183A0K0623
184A0K0704
220
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
