2015.75 OPEL KARL Priručnik za vlasnika (in Croatian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
64 Instrumenti i kontrole

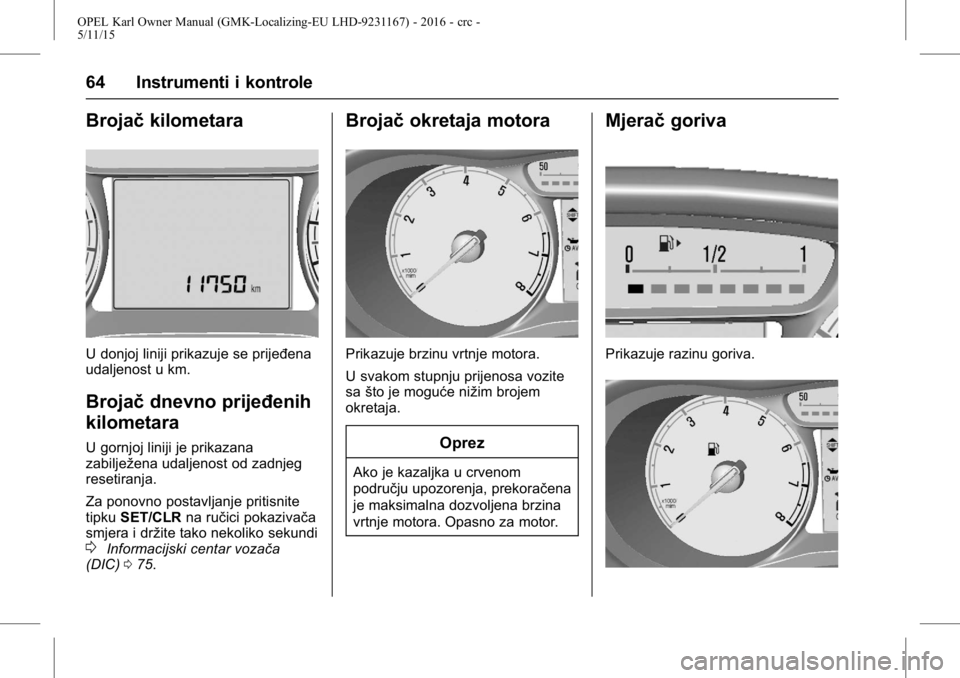

Brojačkilometara
U donjoj liniji prikazuje se prijeđena
udaljenost u km.
Brojačdnevno prijeđenih
kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Za ponovno postavljanje pritisnite
tipku SET/CLR na ručici pokazivača
smjera i držite tako nekoliko sekundi
0Informacijski centar vozača
(DIC) 075.
Brojač okretaja motora
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite
sašto je moguće nižim brojem
okretaja.
Oprez
Ako je kazaljka u crvenom
području upozorenja, prekoračena
je maksimalna dozvoljena brzina
vrtnje motora. Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 65

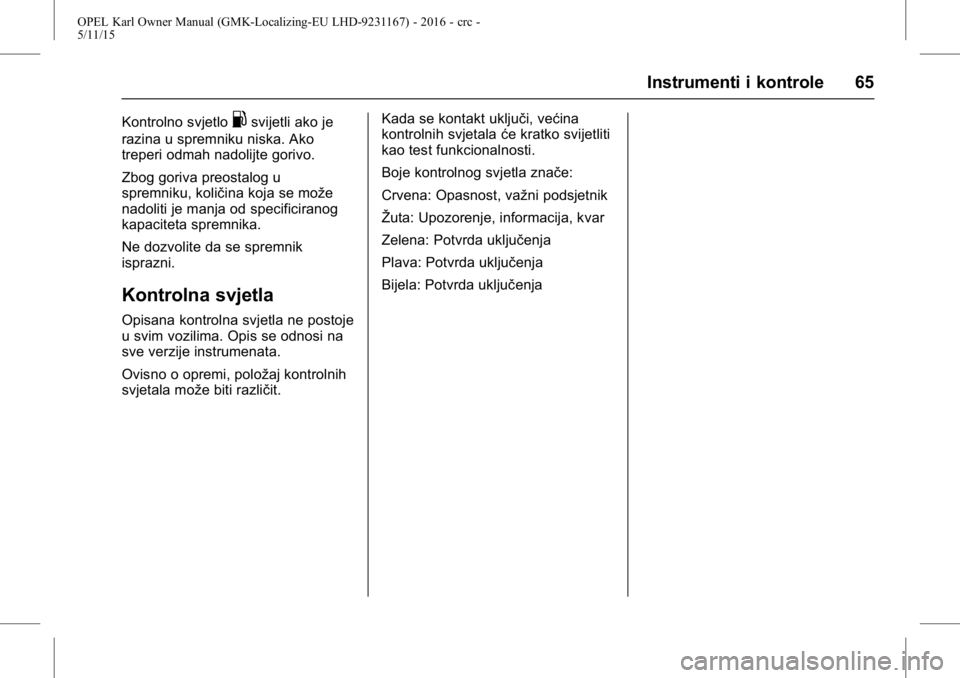

Kontrolno svjetlo.svijetli ako je
razina u spremniku niska. Ako
treperi odmah nadolijte gorivo.
Zbog goriva preostalog u
spremniku, količina koja se može
nadoliti je manja od specificiranog
kapaciteta spremnika.
Ne dozvolite da se spremnik
isprazni.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
svjetala može biti različit. Kada se kontakt uključi, većina
kontrolnih svjetala
će kratko svijetliti
kao test funkcionalnosti.
Boje kontrolnog svjetla znače:
Crvena: Opasnost, važni podsjetnik
Žuta: Upozorenje, informacija, kvar
Zelena: Potvrda uključenja
Plava: Potvrda uključenja
Bijela: Potvrda uključenja

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
66 Instrumenti i kontrole

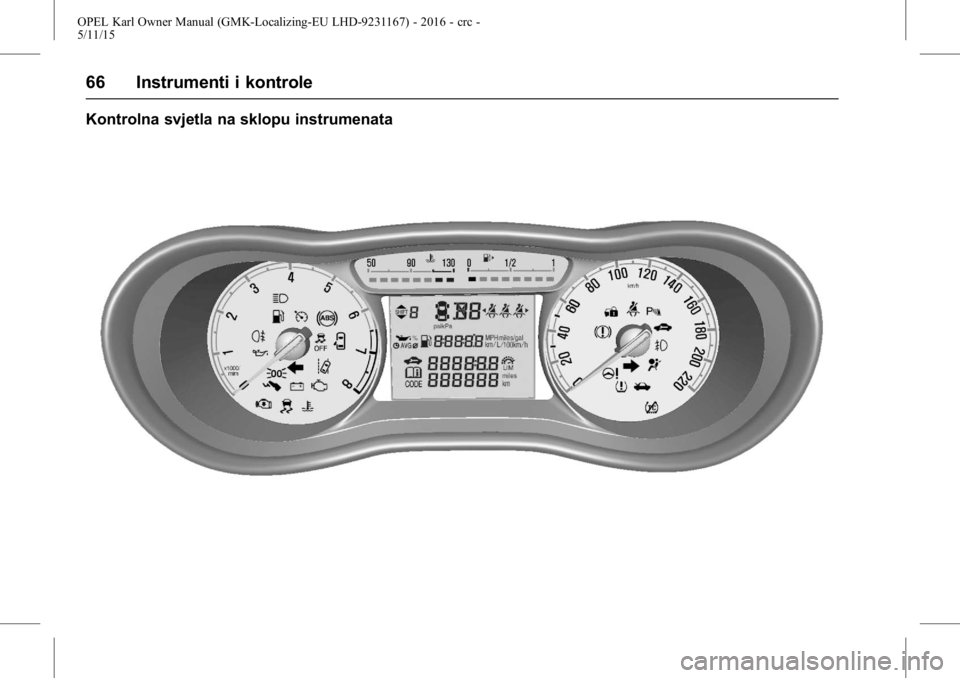

Kontrolna svjetla na sklopu instrumenata

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 67

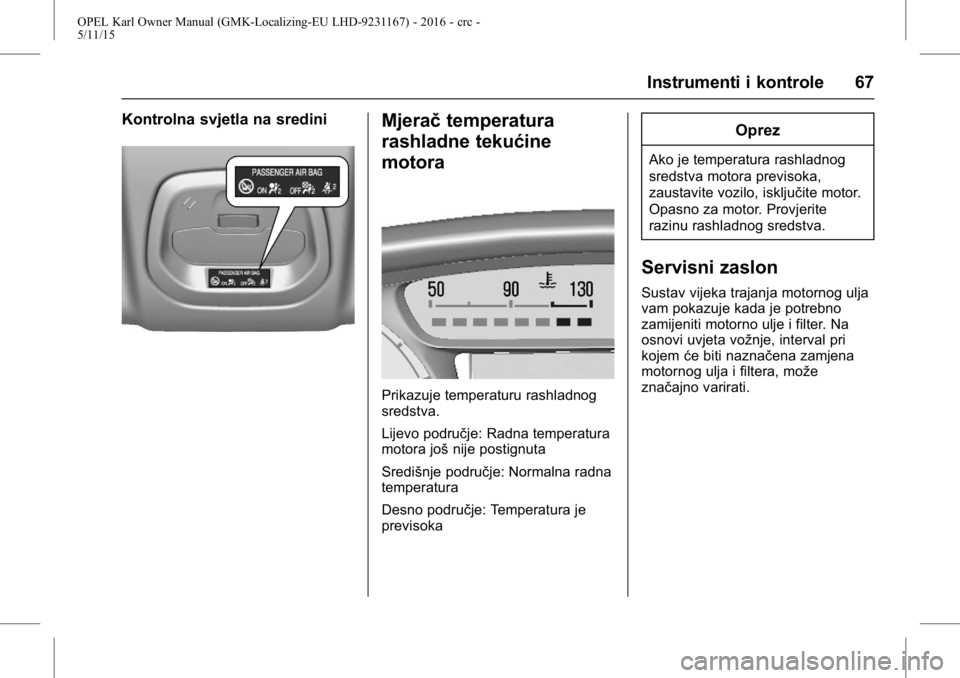

Kontrolna svjetla na srediniMjeračtemperatura
rashladne tekućine
motora
Prikazuje temperaturu rashladnog
sredstva.
Lijevo područje: Radna temperatura
motora još nije postignuta
Središnje područje: Normalna radna
temperatura
Desno područje: Temperatura je
previsoka
Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može
značajno varirati.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
68 Instrumenti i kontrole
Izbornik i funkcija se mogu odabrati
prekidačima na poluzi pokazivača
smjera.Za prikaz preostalog vijeka
motornog ulja:
Pritisnite tipku
MENUza odabir
izbornika s informacijama o vozilu.
Okrenite kotačić za podešavanje za
odabir preostalog vijeka
trajanja ulja.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite tipku SET/CLRza
poništavanje. Kontakt mora biti
uključen, dok motor ne radi. Nakon
što sustav izračuna da je
vijek trajanja motornog ulja pri kraju,
na zaslonu informacijskog centra
vozača prikazuje se poruka Change
Engine Oil Soon (Ubrzo zamijenite
ulje) ili šifra upozorenja. Obratite se
radionici unutar jednog tjedna ili 500
km (što se prije dogodi) radi
zamjene motornog ulja i filtera.
Informacijski centar vozača
0
Informacijski centar vozača
(DIC) 075.
Servisne informacije
0Servisne
informacije 0198.
Pokazivač smjera
G
svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 69
Zamjenažarulje0Zamjena
žarulje 0165.
Osigurači
0Osigurači 0171.
Pokazivači smjera
0Signali
skretanja i promjene trake 087.
Podsjetnici za
nekorištenje sigurnosnog
pojasa
Podsjetnik za sigurnosni pojas
na prednjim sjedalima
>svijetli ili treperi crveno.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi dok se
sigurnosni pojas ne veže.
Vezanje sigurnosnog pojasa
0
Sigurnosni pojas s pričvršćenjem u
tri točke 037.
Status sigurnosnog pojasa na
stražnjim sjedalima
>treperi ili je stalno upaljeno na
zaslonu informacijskog centra
vozača.
Treperi
Nakon kretanja kada sigurnosni
pojas nije vezan.
Vezanje sigurnosnog pojasa
0
Sigurnosni pojas s pričvršćenjem u
tri točke 037.
Kontrolno svjetlo zračnog
jastuka i zatezača
sigurnosnog pojasa
9
svijetli crveno.
Prilikom uključenja kontakta
kontrolno svjetlo ostaje upaljeno
nekoliko sekundi. Ako se ne upali, ili
ako se ne ugasi nakon četiri
sekunde ili svijetli u vožnji, postoji
kvar na sustavu zračnih jastuka.
Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće. Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem
9.
{Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sigurnosni pojas, zračni jastuci
0
Sigurnosni pojasevi 035, Zračni
jastuci 038.
Kontrolna lampica za
uključen-isključen zračni
jastuk
/
svijetli žuto.
Svijetli nekoliko sekundi nakon
uključenja kontakta. Suvozačev
zračni jastuk je aktiviran.
+svijetli žuto.
Suvozačev zračni jastuk je
deaktiviran
0Prekidač za
uključenje-isključenje zračnog
jastuka 043.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
70 Instrumenti i kontrole
{Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača. Opasnost od ozljeda
opasnih poživot za odraslu
osobu s deaktiviranim zračnim
jastukom suvozača.
Kontrolno svjetlo sustava
punjenja
"
svijetli crveno.
Zasvijetli kada se uključi kontakt i
gasi se kratko nakon pokretanja
motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti
prekinuto. Servo uređaj kočnice
može prestati raditi. Zatražite pomoć
radionice.
Kontrolno svjetlo kvara
*
svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i
gasi se kratko nakon pokretanja
motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Kontrolna lampica za
skori servis vozila
B
svijetli žuto.
Dodatno se prikazuje šifra
upozorenja.
Vozilo je potrebno servisirati. Zatražite pomoć
radionice.
Poruke vozila
0Poruke za
vozilo 080.
Kontrolno svjetlo
upozorenja za sustav
kočnica i spojke
$
svijetli crveno.
Razina tekućine kočnice i spojke je
preniska
0Kočna tekućina 0162.
{Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Pritisnite papučicu
#svijetli ili treperi žuto.
Papučicu spojke treba pritisnuti
kako bi se motor pokrenuo u načinu
rada Autostop.
Sustav stop-start
0Značajka
automatskog pokretanja/
zaustavljanja motora 0139.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 71
Treperi
Papučicu spojke treba pritisnuti za
glavno pokretanje motora
0
Značajka automatskog pokretanja/
zaustavljanja motora0139,
0
Razrađivanje novog vozila 0137.
Kontrolno svjetlo
upozorenja sustava protiv
blokiranja kotača (ABS)
!
svijetli žuto.
Svijetli nekoliko sekundi nakon što
je uključen kontakt. Sustav je
spreman za rad kada se kontrolna
lampica ugasi.
Ne ugasi li se kontrolno svjetlo
nakon nekoliko sekundi ili ako
svijetli za vrijeme vožnje, došlo je
do greške u ABS-u. Kočni sustav će
i dalje funkcionirati ali bez ABS
regulacije.
Sustav protiv blokiranja kotača
0
Sustav protiv blokiranja kotača
(ABS) 0143.
Svjetlo za promjenu
stupnja prijenosa
Kada je preporučeno prebacivanje u
niži ilii viši stupanj prijenosa zbog
uštede goriva, prikazuje se
*ilik
s brojem sljedećeg nižeg ili višeg
stupnja prijenosa.
Kontrolno svjetlo
progresivnog upravljača
m
svijetli žuto.
Kvar na sustavu električnog servo
upravljača (EPS). To može dovesti
do veće ili manje sile potrebne za
upravljanje. Kontaktirajte radionicu.
Sustav stop-start
0Značajka
automatskog pokretanja/
zaustavljanja motora 0139.
Upozoravajuća lampica
za napuštanje voznog
traka (LDW)
@
svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad. Treperi
žuto
Sustav prepoznaje nenamjernu
promjenu trake.
Kontrolno svjetlo
ultrazvučne pomoći pri
parkiranju
X
svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
0
Pomoćpri parkiranju (pomoć pri
parkiranju straga) 0148.
