72 Instrumenti i kontrole
Lampica indikatora
elektroničke kontrole
stabilnosti (ESC)
d
svijetli ili treperižuto.
Svijetli
Postoji greška u sustavu.
Vožnja se može nastaviti. Vozna
stabilnost se ipak može pogoršati
ovisno o uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen.
Snaga motora može biti smanjena i
vozilo može automatski malo kočiti.
Kontrolno svjetlo
isključene elektroničke
kontrole stabilnosti (ESC)
d
svijetli žuto.
Sustav je deaktiviran.
Kontrolno svjetlo
isključenog sustava
kontrole
proklizavanja (TCS)
i
svijetli žuto.
Sustav je deaktiviran.
Kontrolno svjetlo
upozorenja za
temperaturu rashladne
tekućine motora
C
svijetli crveno.
Ovo svjetlo Vam govori da je
rashladna tekućina motora
pregrijana.
Ako ste vozilo koristili u normalnim
uvjetima, trebate se isključiti iz
prometa, zaustaviti vozilo i pustiti da
motor radi u praznom hodu nekoliko
minuta.
Ako se svjetlo ne ugasi, trebate
isključiti motor i kontaktirati
radionicu što je prije moguće.
Preporučamo da kontaktirate Vašeg
ovlaštenog servisera.
Kontrolno svjetlo sustava
nadzora tlaka u gumama
7
svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak
u gumi.
Treperi
Kvar na sustavu ili je ugrađena
guma bez senzora tlaka (npr.
rezervni kotač). Nakon 60 - 90
sekundi kontrolno svjetlo stalno
svijetli. Kontaktirajte radionicu.
Sustav nadzora tlaka u gumama
0
Tire Pressure (Tlak u gumi) 0178.
Kontrolno svjetlo tlaka
motornog ulja
:
svijetli crveno.
Zasvijetli kada se uključi kontakt i
gasi se kratko nakon pokretanja
motora.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 73
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
Ako se kontrolno svjetlo tlaka
motornog ulja uključi tijekom vožnje,
isključite se iz prometa, isključite
motor i provjerite razinu ulja. 1. Pritisnite spojku.
2. Odaberite stupanj praznog hoda, postavite polugu
mjenjača u N.
3. Napustite prometni tok što je
prije moguće, bez ometanja
drugih vozila.
4. Isključite kontakt.
{Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Funkcija Autostop
pojačivača kočenja i dalje je
djelatna.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom
bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici
0Motorno
ulje 0160.
Upozoravajuća lampica
za nisku razinu goriva
.
svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska. Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik
isprazni.
Katalizator
0Katalizator
0142.
Način rada za automatsko
zaustavljanje
h
pali se dok je uključena funkcija
Autostop - automatskog
zaustavljanja motora.
Sustav stop-start
0Pokretanje
motora 0138.
Kontrolno svjetlo blokade
paljenja
A
treperi žuto.
Kvar na sustavu blokade motora.
Motor se ne može pokrenuti.
Kontrolno svjetlo za
smanjenu snagu motora
w
svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
74 Instrumenti i kontrole
Kontrolno svjetlo
uključenih dugih svjetala
3
svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
i tijekom upozorenja prednjim
svjetlima
0Kontrole za vanjsko
svjetlo 085.
Kontrolna lampica
prednjeg svjetla za maglu
#
svijetli zeleno.
Uključena su prednja svjetla za
maglu
0Prednja svjetla za
maglu 087.
Kontrolno svjetlo
stražnjeg svjetla za maglu
s
svijetli žuto.
Uključeno je stražnje svjetlo za
maglu
0Stražnja svjetla za
maglu 087.
Kontrolno svjetlo
stražnjeg svjetla
;
svijetli zeleno.
Uključena su vanjska svjetla
0
Kontrole za vanjsko svjetlo 085.
Kontrolno svjetlo
tempomata
I
svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Određena brzina se pohranjuje.
Tempomat
0Tempomat 0150.
Svjetlo za pritvoren
poklopac motora
i
upaljeno je dok je poklopac
motora otvoren.
Značajka automatskog
zaustavljanja/pokretanja motora
0
Značajka automatskog pokretanja/
zaustavljanja motora 0139.
Kontrolna lampica za
pritvorena vrata
U
svijetli crveno.
Otvorena su vrata ili vrata
prtljažnika.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

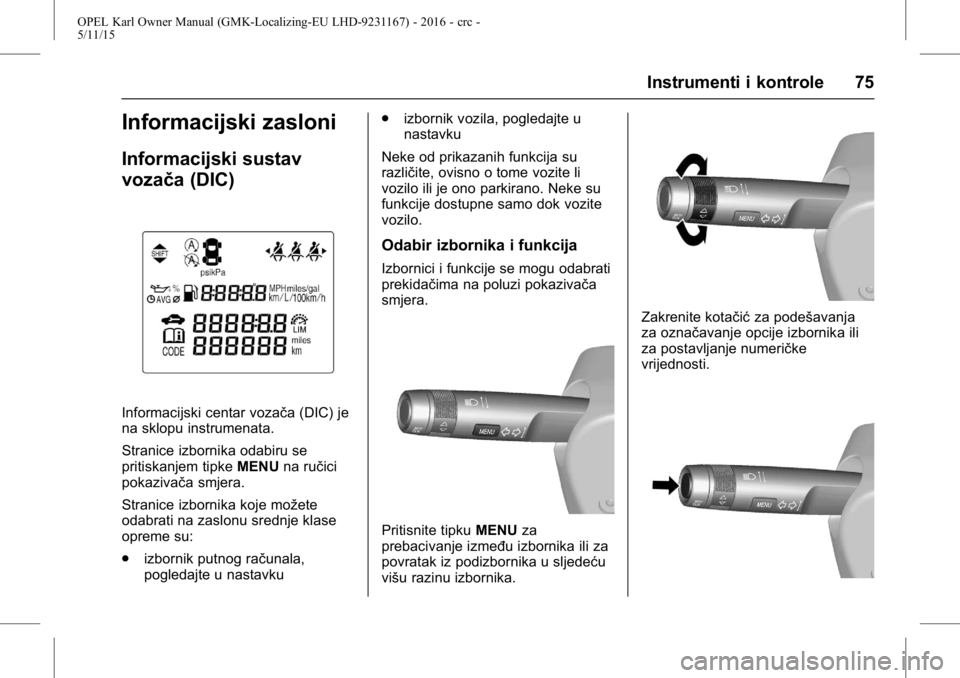

Instrumenti i kontrole 75
Informacijski zasloni
Informacijski sustav
vozača (DIC)
Informacijski centar vozača (DIC) je
na sklopu instrumenata.
Stranice izbornika odabiru se
pritiskanjem tipkeMENUna ručici
pokazivača smjera.
Stranice izbornika koje možete
odabrati na zaslonu srednje klase
opreme su:
. izbornik putnog računala,
pogledajte u nastavku .
izbornik vozila, pogledajte u
nastavku
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li
vozilo ili je ono parkirano. Neke su
funkcije dostupne samo dok vozite
vozilo.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite tipku MENUza
prebacivanje između izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Zakrenite kotačić za podešavanja
za označavanje opcije izbornika ili
za postavljanje numeričke
vrijednosti.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

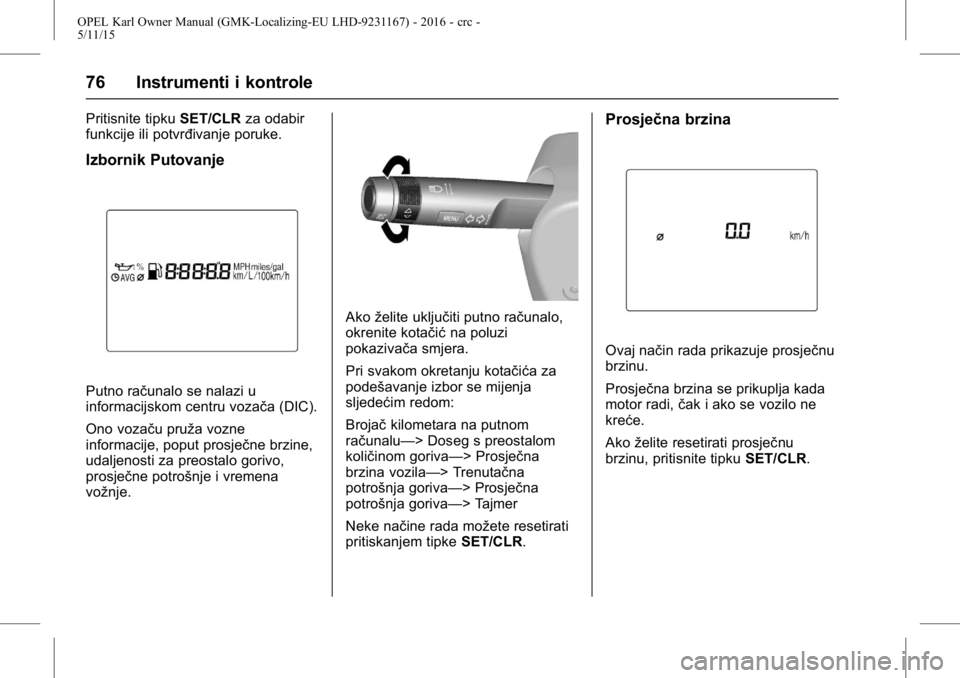

76 Instrumenti i kontrole
Pritisnite tipkuSET/CLRza odabir
funkcije ili potvrđivanje poruke.
Izbornik Putovanje
Putno računalo se nalazi u
informacijskom centru vozača (DIC).
Ono vozaču pruža vozne
informacije, poput prosječne brzine,
udaljenosti za preostalo gorivo,
prosječne potrošnje i vremena
vožnje.
Ako želite uključiti putno računalo,
okrenite kotačić na poluzi
pokazivača smjera.
Pri svakom okretanju kotačića za
podešavanje izbor se mijenja
sljedećim redom:
Brojač kilometara na putnom
računalu—> Doseg s preostalom
količinom goriva—> Prosječna
brzina vozila—> Trenutačna
potrošnja goriva—> Prosječna
potrošnja goriva—> Tajmer
Neke načine rada možete resetirati
pritiskanjem tipke SET/CLR.
Prosječna brzina
Ovaj način rada prikazuje prosječnu
brzinu.
Prosječna brzina se prikuplja kada
motor radi,čak i ako se vozilo ne
kreće.
Ako želite resetirati prosječnu
brzinu, pritisnite tipku SET/CLR.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

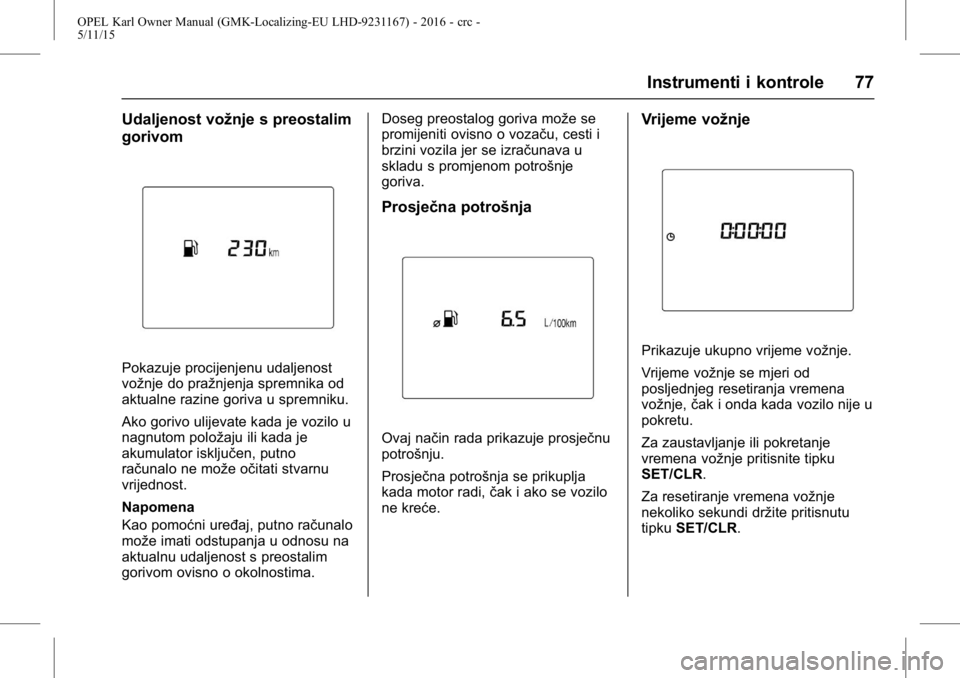

Instrumenti i kontrole 77
Udaljenost vožnje s preostalim
gorivom
Pokazuje procijenjenu udaljenost
vožnje do pražnjenja spremnika od
aktualne razine goriva u spremniku.
Ako gorivo ulijevate kada je vozilo u
nagnutom položaju ili kada je
akumulator isključen, putno
računalo ne može očitati stvarnu
vrijednost.
Napomena
Kao pomoćni uređaj, putno računalo
može imati odstupanja u odnosu na
aktualnu udaljenost s preostalim
gorivom ovisno o okolnostima.Doseg preostalog goriva može se
promijeniti ovisno o vozaču, cesti i
brzini vozila jer se izračunava u
skladu s promjenom potrošnje
goriva.
Prosječna potrošnja
Ovaj način rada prikazuje prosječnu
potrošnju.
Prosječna potrošnja se prikuplja
kada motor radi,
čak i ako se vozilo
ne kreće.
Vrijeme vožnje
Prikazuje ukupno vrijeme vožnje.
Vrijeme vožnje se mjeri od
posljednjeg resetiranja vremena
vožnje, čak i onda kada vozilo nije u
pokretu.
Za zaustavljanje ili pokretanje
vremena vožnje pritisnite tipku
SET/CLR.
Za resetiranje vremena vožnje
nekoliko sekundi držite pritisnutu
tipku SET/CLR.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
78 Instrumenti i kontrole
Napomena
Prosječna brzina, udaljenost za
preostalo gorivo i prosječna
potrošnja mogu se razlikovati od
stvarnih vrijednosti ovisno o
uvjetima vožnje, načinu vožnje ili
brzini vozila.
Brojačdnevno prijeđenih
kilometara
Brojač dnevno prijeđenih kilometara
pokazuje zabilježenu udaljenost
nakon određenog resetiranja.
Za resetiranje nekoliko sekundi
držite pritisnutu tipku SET/CLR.
Trenutna potrošnja goriva
Prikaz trenutne potrošnje.
Izbornik vozila
Možete odabrati sljedeći redoslijed:
.
vijek trajanja motornog ulja
. postavka jedinica
. proučavanje-učitavanje gume
. učitavanje gume
. postavljanje jezika
Svaki izbornik možete odabrati
okretanjem kotačića na poluzi
pokazivača smjera.
Vijek trajanja motornog ulja
Prikazuje predviđeni preostali
korisni vijek trajanja ulja.
Ako je prikazan broj 98, to znači da
je preostalo 98% vijeka trajanja ulja.
Kada je preostali vijek trajanja ulja
kratak, informacijski centar vozača
(DIC) prikazuje tu poruku vozila.
Motorno ulje trebate što prije
zamijeniti.
Nakon zamjene motornog ulja
potrebno je resetirati sustav za
starost motornog ulja. Za resetiranje
nekoliko sekundi držite pritisnutu
tipku SET/CLR.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

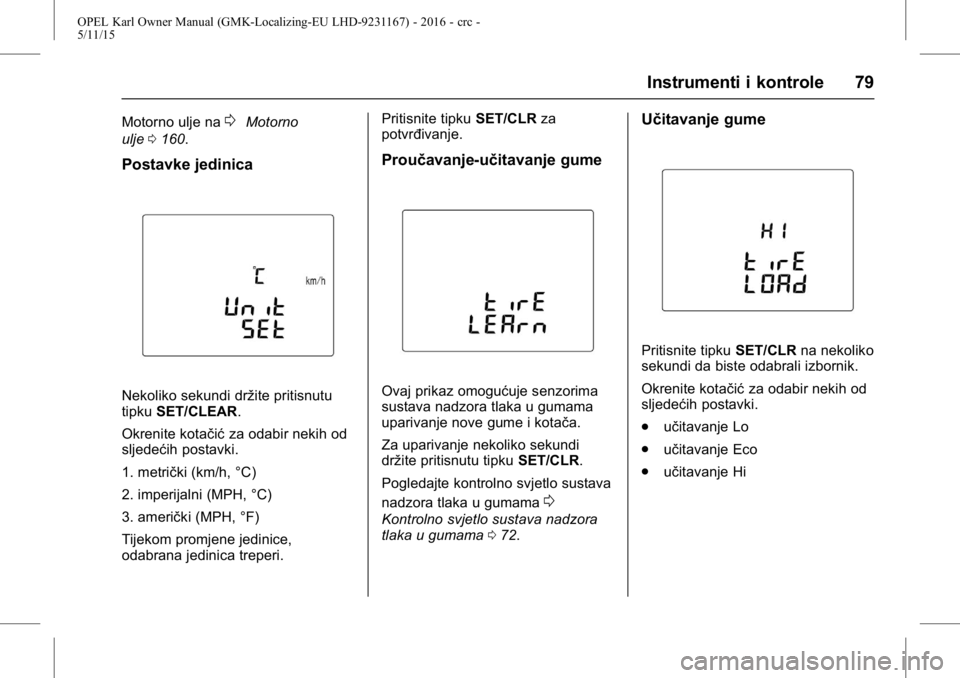

Instrumenti i kontrole 79
Motorno ulje na0Motorno
ulje 0160.
Postavke jedinica
Nekoliko sekundi držite pritisnutu
tipku SET/CLEAR.
Okrenite kotačić za odabir nekih od
sljedećih postavki.
1. metrički (km/h, °C)
2. imperijalni (MPH, °C)
3. američki (MPH, °F)
Tijekom promjene jedinice,
odabrana jedinica treperi. Pritisnite tipku
SET/CLRza
potvrđivanje.
Proučavanje-učitavanje gume
Ovaj prikaz omogućuje senzorima
sustava nadzora tlaka u gumama
uparivanje nove gume i kotača.
Za uparivanje nekoliko sekundi
držite pritisnutu tipku SET/CLR.
Pogledajte kontrolno svjetlo sustava
nadzora tlaka u gumama
0
Kontrolno svjetlo sustava nadzora
tlaka u gumama 072.
Učitavanje gume
Pritisnite tipku SET/CLRna nekoliko
sekundi da biste odabrali izbornik.
Okrenite kotačić za odabir nekih od
sljedećih postavki.
. učitavanje Lo
. učitavanje Eco
. učitavanje Hi
