2015.75 OPEL KARL Priručnik za vlasnika (in Croatian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
8 Ukratko

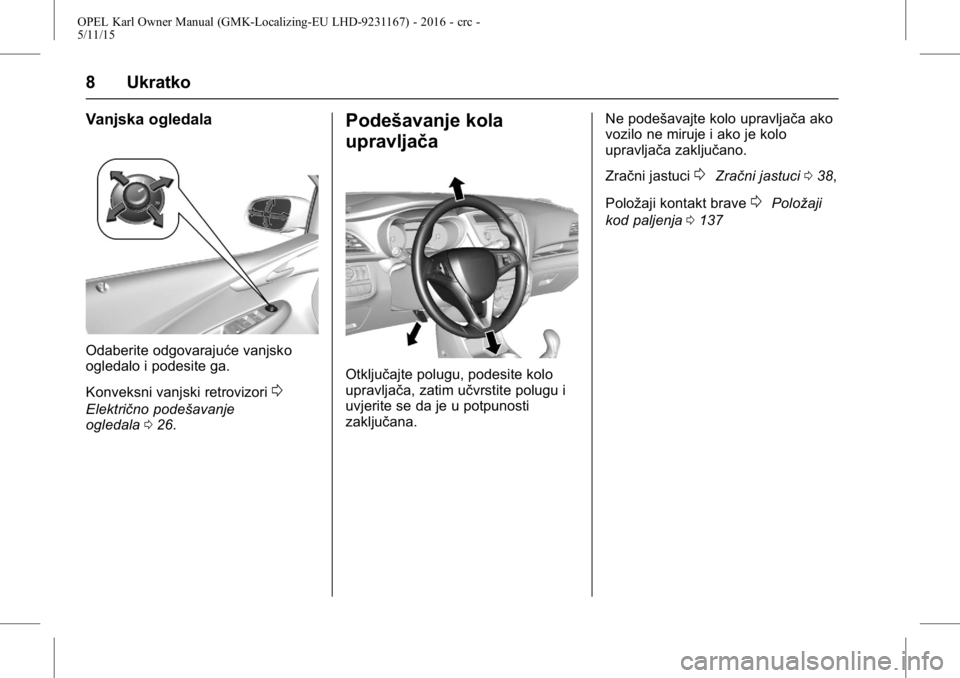

Vanjska ogledala
Odaberite odgovarajuće vanjsko
ogledalo i podesite ga.
Konveksni vanjski retrovizori
0
Električno podešavanje
ogledala026.
Podešavanje kola
upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana. Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Zračni jastuci
0Zračni jastuci
038,
Položaji kontakt brave
0Položaji
kod paljenja 0137

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 9

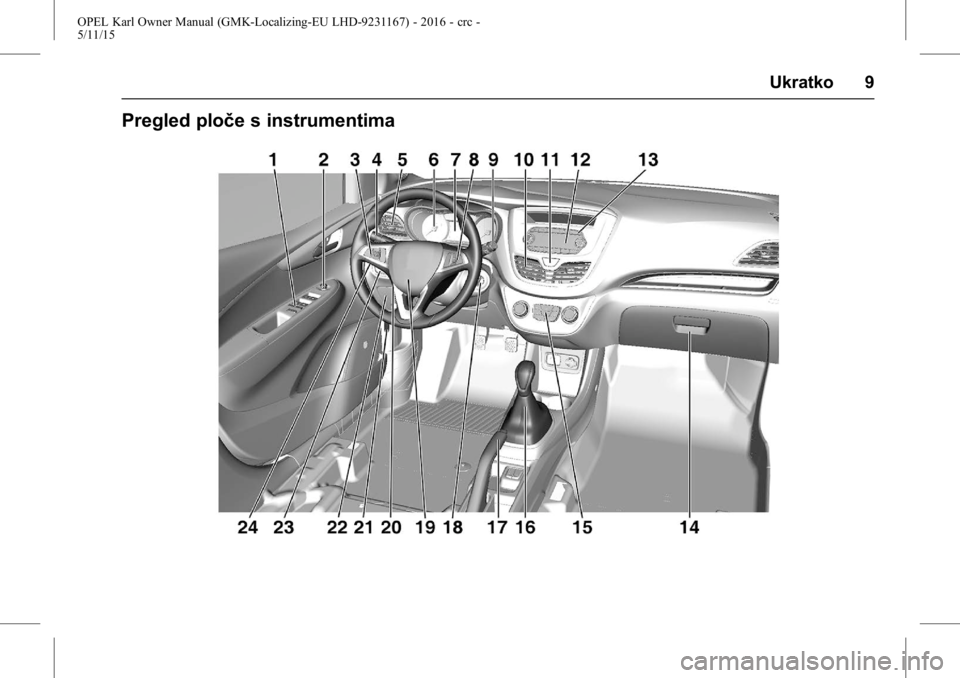

Pregled ploče s instrumentima

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
10 Ukratko
1. Električni podizači stakla nastranici Električni prozori 027.
Sustav središnjeg
zaključavanja na stranici
Središnje zaključavanje 020.
2. Vanjski retrovizori na stranici Konveksni retrovizori 026.
3. Tempomat, ograničivač brzine
na stranici Sustavi za pomoć
vozaču 0150.
Grijano kolo upravljača na
stranici Grijano kolo
upravljača 060.
4. Signali skretanja i promjene prometnog traka, upozorenje
prednjim svjetlima, kratko i
dugo svjetlo na stranici Signali
skretanja i promjene
trake 087.
Svjetlo za izlazak na stranici
Svjetlo za izlazak 090.
Pozicijska svjetla na stranici
Pozicijska svjetla 088.
5. Bočni uvodnici zraka na stranici Fiksni uvodnici
zraka 0134. 6. Instrumenti na stranici
Podešavanje kola
upravljača 059.
7. Informacijski centar vozača na stranici Informacijski centar
vozača (DIC) 075.
8. Kontrole na kolu upravljača na stranici Kontrole na kolu
upravljača 059.
9. Brisač vjetrobransko stakla,
sustav pranja vjetrobranskog
stakla, stražnji brisač stakla,
sustav pranja stražnjeg stakla
na stranici Brisač/uređaj za
pranje vjetrobranskog
stakla 061.
10. Središnji uvodnici zraka na stranici Prilagodljivi uvodnici
zraka 0134.
11. Uključivanje svih pokazivača smjera na stranici Uključivanje
svih pokazivača smjera 086.
12. Informativni prikazi na stranici Pregled 093.
13. Infotainment sustav na stranici Rad099. 14. Pretinac za odlaganje na strani
suvozača Pretinac za
odlaganje na strani
suvozača 051.
15. Sustav kontrole klima uređaja na stranici Sustav elektroničke
kontrole klima uređaja 0130.
16. Ručica mjenjača, ručni mjenjač na stranici Ručni
mjenjač 0143.
17. Parkirna kočnica na stranici Parkirna kočnica 0144.
18. Kontakt brava sa zaključavanjem kola upravljača
na stranici Položaji kod
paljenja 0137.
19. Sirena na stranici Sirena060.
Zračni jastuk vozača na stranici
Zračni jastuci 038.
20. Podešavanje kola upravljača na stranici Podešavanje kola
upravljača 059.
21. Ručica za odbravljenje poklopca motora na stranici
Poklopac motora 0159.
22. Kućište osigurača na stranici Osigurači 0171.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 11
23. Sustav kontrole proklizavanjana stranici Sustav kontrole
proklizavanja (TCS) 0145.
Automatsko pokretanje/
zaustavljanje motora –sustav
start-stop na stranici Značajka
automatskog pokretanja/
zaustavljanja motora –sustav
start-stop 0139.
Način rada za gradsku vožnju
na stranici Elektronički sustav
za nadzor stabilnosti
(ESC) 0146.
Upozorenje za napuštanje
prometnog traka na stranici
Upozorenje za napuštanje
prometnog traka (LDW) 0153.
24. Prekidač svjetala,
Podešavanje snopa prednjih
svjetala,
Prednja svjetla za maglu,
Stražnje svjetlo za maglu,
Osvjetljenje instrumenata na
stranici Kontrole za vanjsko

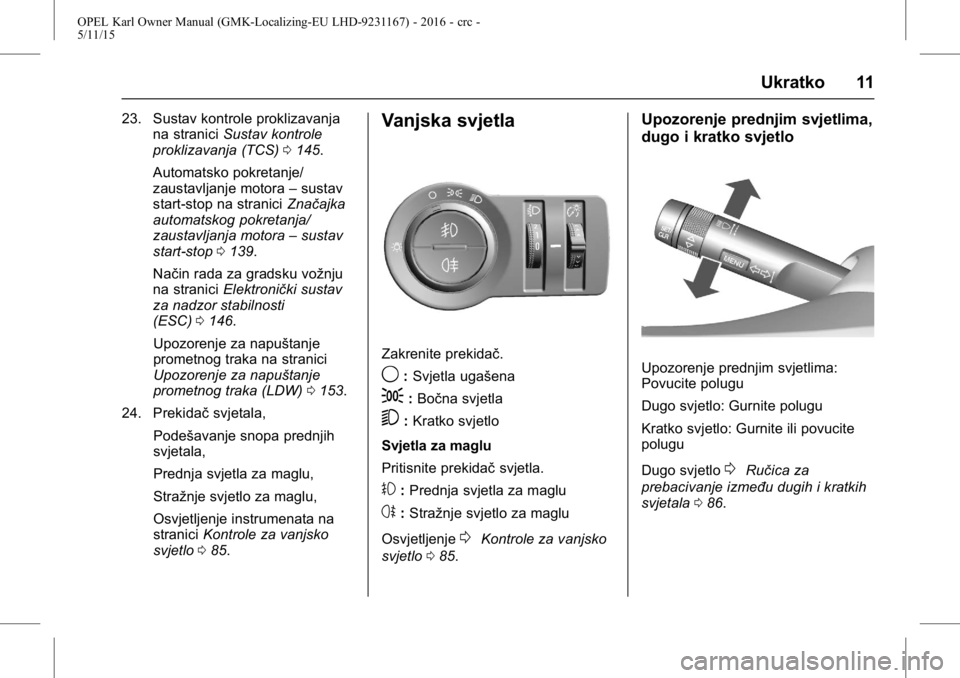

svjetlo 085.Vanjska svjetla
Zakrenite prekidač.
9:Svjetla ugašena
;:Bočna svjetla
5:Kratko svjetlo
Svjetla za maglu
Pritisnite prekidač svjetla.
#:Prednja svjetla za maglu
s:Stražnje svjetlo za maglu
Osvjetljenje
0Kontrole za vanjsko
svjetlo 085.
Upozorenje prednjim svjetlima,
dugo i kratko svjetlo
Upozorenje prednjim svjetlima:
Povucite polugu
Dugo svjetlo: Gurnite polugu
Kratko svjetlo: Gurnite ili povucite
polugu
Dugo svjetlo
0Ručica za
prebacivanje između dugih i kratkih
svjetala 086.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
12 Ukratko

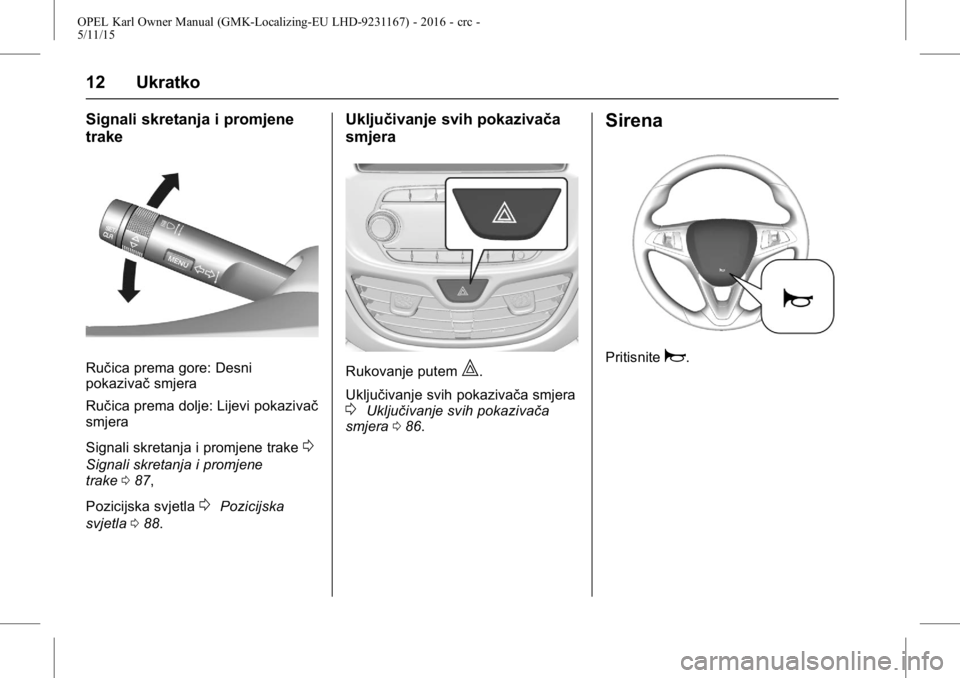

Signali skretanja i promjene
trake
Ručica prema gore: Desni
pokazivačsmjera
Ručica prema dolje: Lijevi pokazivač
smjera
Signali skretanja i promjene trake
0
Signali skretanja i promjene
trake 087,
Pozicijska svjetla
0Pozicijska
svjetla 088.
Uključivanje svih pokazivača
smjera
Rukovanje putem|.
Uključivanje svih pokazivača smjera
0Uključivanje svih pokazivača
smjera 086.
Sirena
Pritisnitea.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 13

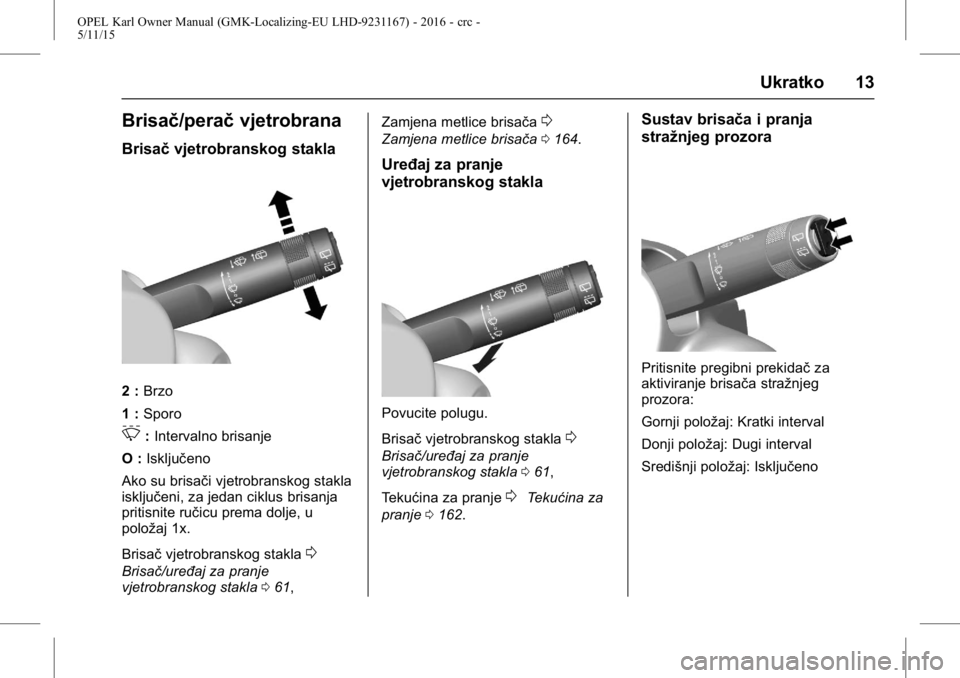

Brisač/peračvjetrobrana
Brisačvjetrobranskog stakla
2 :Brzo
1 : Sporo
3:Intervalno brisanje
O : Isključeno
Ako su brisači vjetrobranskog stakla
isključeni, za jedan ciklus brisanja
pritisnite ručicu prema dolje, u
položaj 1x.
Brisač vjetrobranskog stakla
0
Brisač/uređaj za pranje
vjetrobranskog stakla 061, Zamjena metlice brisača
0
Zamjena metlice brisača
0164.
Uređaj za pranje
vjetrobranskog stakla
Povucite polugu.
Brisač vjetrobranskog stakla
0
Brisač/uređaj za pranje
vjetrobranskog stakla 061,
Tekućina za pranje
0Tekućina za
pranje 0162.
Sustav brisača i pranja
stražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg
prozora:
Gornji položaj: Kratki interval
Donji položaj: Dugi interval
Središnji položaj: Isključeno

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
14 Ukratko

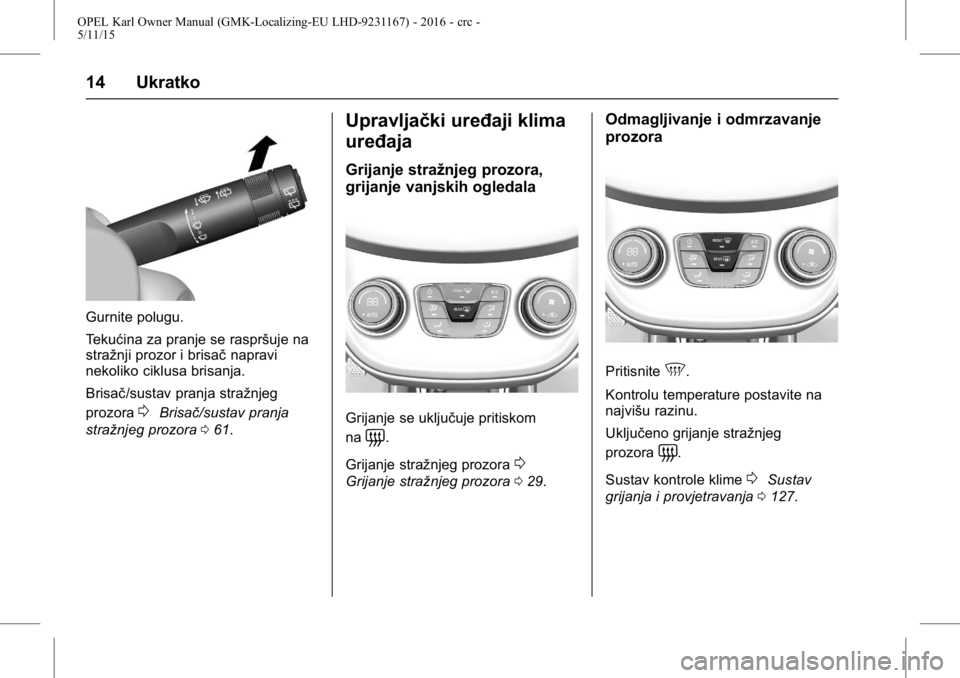

Gurnite polugu.
Tekućina za pranje se raspršuje na
stražnji prozor i brisačnapravi
nekoliko ciklusa brisanja.
Brisač/sustav pranja stražnjeg
prozora
0Brisač/sustav pranja
stražnjeg prozora 061.
Upravljački uređaji klima
uređaja
Grijanje stražnjeg prozora,
grijanje vanjskih ogledala
Grijanje se uključuje pritiskom
na
=.
Grijanje stražnjeg prozora
0
Grijanje stražnjeg prozora 029.
Odmagljivanje i odmrzavanje
prozora
Pritisnite5.
Kontrolu temperature postavite na
najvišu razinu.
Uključeno grijanje stražnjeg
prozora
=.
Sustav kontrole klime
0Sustav
grijanja i provjetravanja 0127.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 15

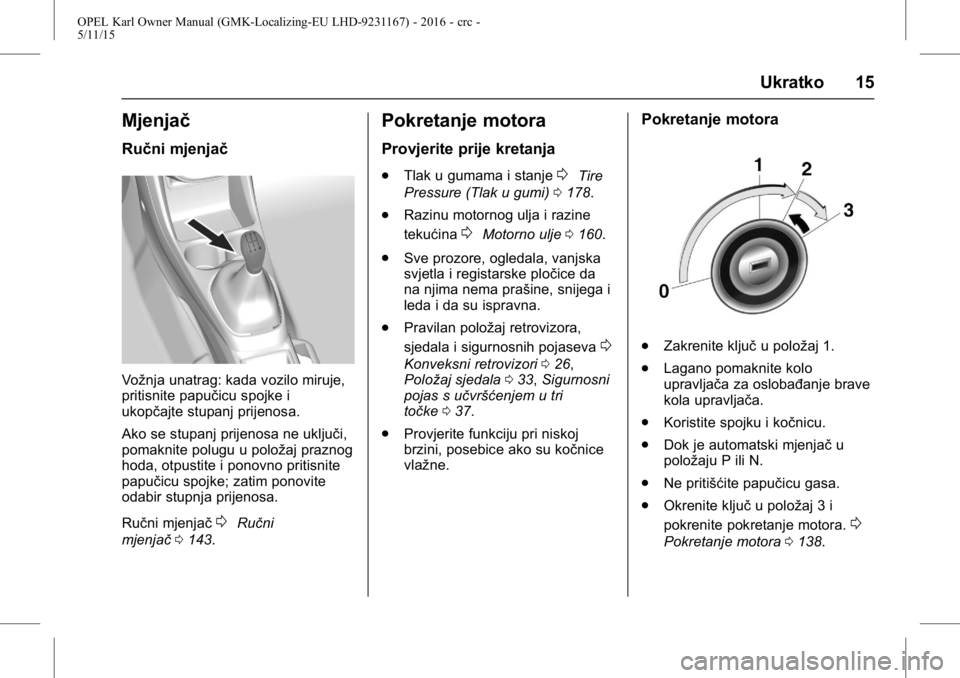

Mjenjač
Ručni mjenjač
Vožnja unatrag: kada vozilo miruje,
pritisnite papučicu spojke i
ukopčajte stupanj prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ručni mjenjač
0Ručni
mjenjač 0143.
Pokretanje motora
Provjerite prije kretanja
.
Tlak u gumama i stanje0Tire
Pressure (Tlak u gumi) 0178.
. Razinu motornog ulja i razine
tekućina
0Motorno ulje 0160.
. Sve prozore, ogledala, vanjska
svjetla i registarske pločice da
na njima nema prašine, snijega i
leda i da su ispravna.
. Pravilan položaj retrovizora,
sjedala i sigurnosnih pojaseva
0
Konveksni retrovizori 026,
Položaj sjedala 033, Sigurnosni
pojas s učvršćenjem u tri
točke 037.
. Provjerite funkciju pri niskoj
brzini, posebice ako su kočnice
vlažne.
Pokretanje motora
.Zakrenite ključ u položaj 1.
. Lagano pomaknite kolo
upravljača za oslobađanje brave
kola upravljača.
. Koristite spojku i kočnicu.
. Dok je automatski mjenjač u
položaju P ili N.
. Ne pritišćite papučicu gasa.
. Okrenite ključ u položaj 3 i
pokrenite pokretanje motora.
0
Pokretanje motora 0138.
