176 Manutenzione del veicolo
Fari e luci di parcheggio

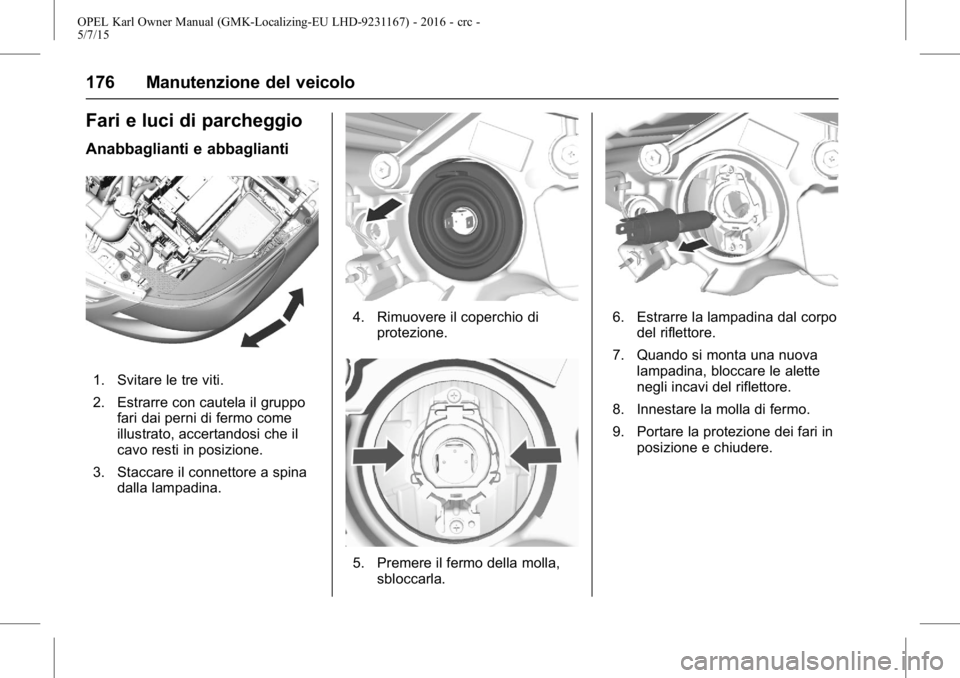

Anabbaglianti e abbaglianti
1. Svitare le tre viti.
2. Estrarre con cautela il gruppofari dai perni di fermo come
illustrato, accertandosi che il
cavo resti in posizione.
3. Staccare il connettore a spina dalla lampadina.
4. Rimuovere il coperchio di
protezione.
5. Premere il fermo della molla,sbloccarla.
6. Estrarre la lampadina dal corpodel riflettore.
7. Quando si monta una nuova lampadina, bloccare le alette
negli incavi del riflettore.
8. Innestare la molla di fermo.
9. Portare la protezione dei fari in posizione e chiudere.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 177
Luci diurne/parcheggio
1. Ruotare il portalampada insenso antiorario e rimuoverlo.
2. Staccare la lampadina dalportalampada e sostituirla.
3. Inserire il portalampada nel riflettore e ruotarlo in senso
orario.
Proiettori fendinebbia
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Indicatori di direzione
anteriori
1. Ruotare il portalampada insenso antiorario e rimuoverlo.
2. Ruotare la lampadina in sensoantiorario e rimuoverla dal
portalampada.
3. Sostituire la lampadina.
4. Inserire il portalampada nel riflettore e ruotarlo in senso
orario.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
178 Manutenzione del veicolo
Luci posteriori
Luci posteriori, indicatore di
direzione, luci di arresto e luci
di retromarcia
1. Svitare le due viti.
2. Rimuovere il gruppo otticoposteriore. Assicurarsi che il
passacavi rimanga in
posizione.
3. Luci posteriori/luci di arresto (1)
Luce indicatore di direzione (2)
Luci posteriori ausiliarie (3)
Luce di retromarcia (lato
passeggero)/Retronebbia (lato
conducente) (4).4. Ruotare il portalampada insenso antiorario.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 179
5. Togliere il portalampada.Spingere leggermente la
lampadina nel portalampada,
ruotarla in senso antiorario,
rimuoverla e sostituirla.
6. Inserire il portalampada nel gruppo luci posteriori e
avvitarlo in sede.
Collegare il connettore del
cavo. Installare il gruppo ottico
posteriore nella carrozzeria e
serrare le viti. Chiudere i
coperchi e agganciarli.

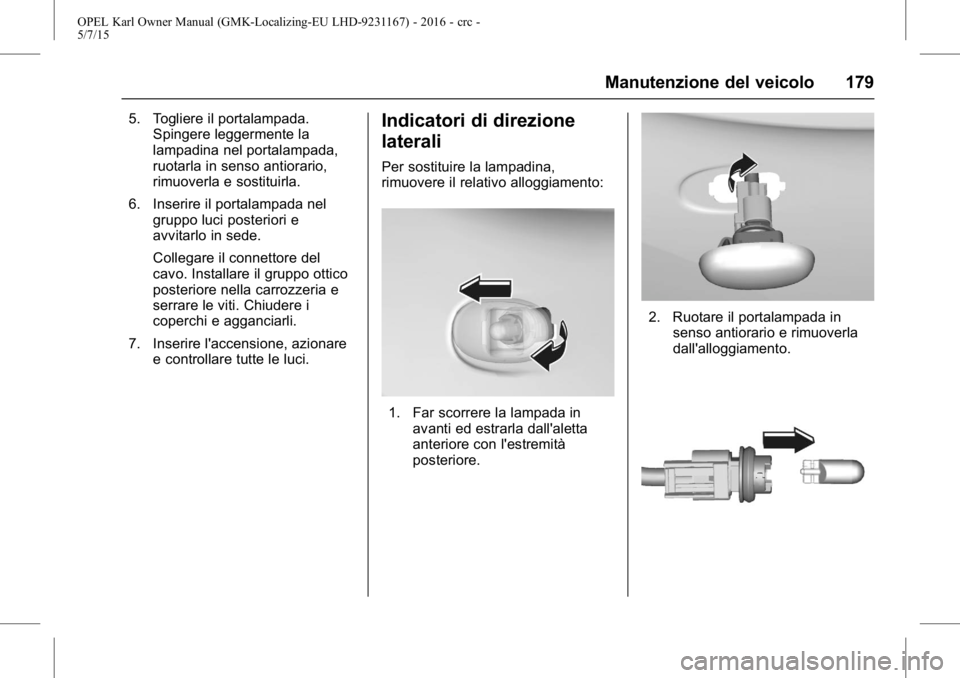

7. Inserire l'accensione, azionare e controllare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina,
rimuovere il relativo alloggiamento:
1. Far scorrere la lampada inavanti ed estrarla dall'aletta
anteriore con l'estremità
posteriore.
2. Ruotare il portalampada insenso antiorario e rimuoverla
dall'alloggiamento.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
180 Manutenzione del veicolo
3. Estrarre la lampadina dalportalampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità anteriore nell'aletta anteriore, far
scorrere in avanti e inserire
l'estremità posteriore.

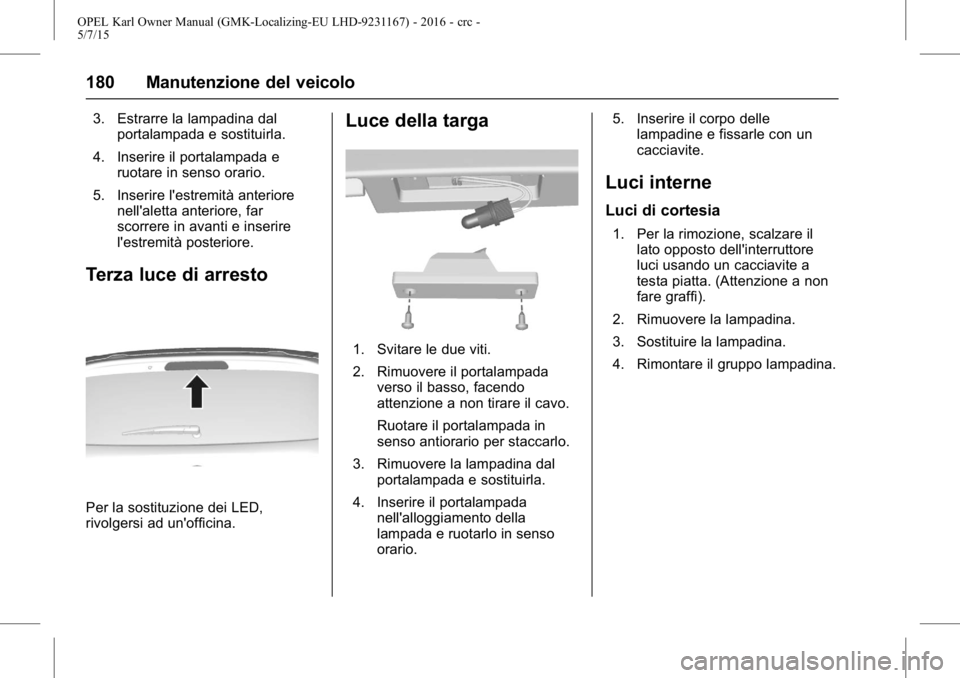

Terza luce di arresto
Per la sostituzione dei LED,
rivolgersi ad un'officina.
Luce della targa
1. Svitare le due viti.
2. Rimuovere il portalampada
verso il basso, facendo
attenzione a non tirare il cavo.
Ruotare il portalampada in
senso antiorario per staccarlo.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada nell'alloggiamento della
lampada e ruotarlo in senso
orario. 5. Inserire il corpo delle
lampadine e fissarle con un
cacciavite.
Luci interne
Luci di cortesia
1. Per la rimozione, scalzare illato opposto dell'interruttore
luci usando un cacciavite a
testa piatta. (Attenzione a non
fare graffi).
2. Rimuovere la lampadina.
3. Sostituire la lampadina.
4. Rimontare il gruppo lampadina.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 181

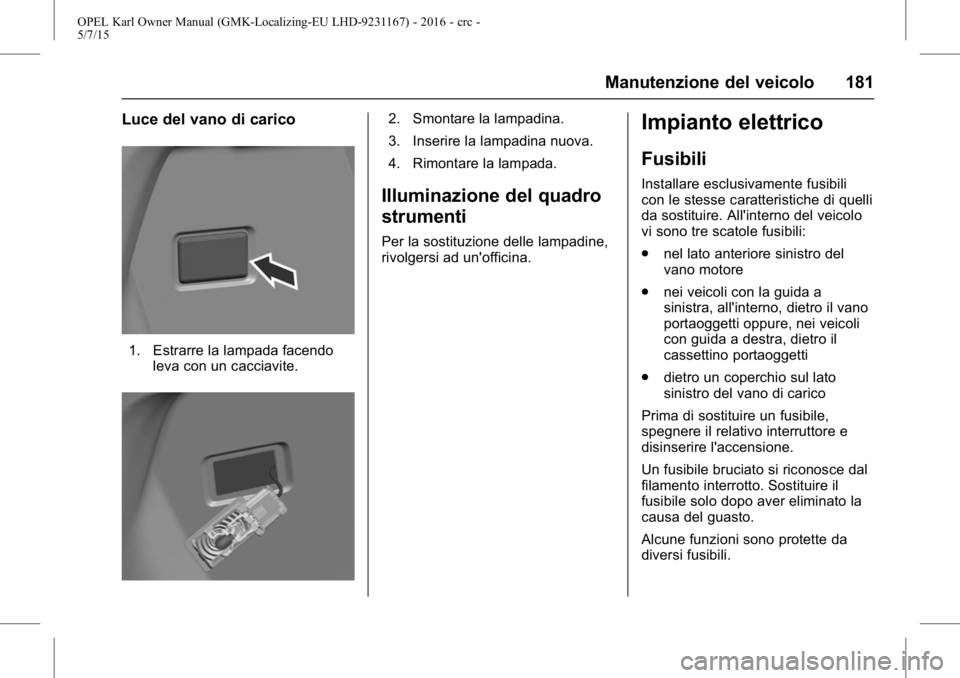

Luce del vano di carico
1. Estrarre la lampada facendoleva con un cacciavite.
2. Smontare la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lampada.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Impianto elettrico
Fusibili
Installare esclusivamente fusibili
con le stesse caratteristiche di quelli
da sostituire. All'interno del veicolo
vi sono tre scatole fusibili:
.nel lato anteriore sinistro del
vano motore
. nei veicoli con la guida a
sinistra, all'interno, dietro il vano
portaoggetti oppure, nei veicoli
con guida a destra, dietro il
cassettino portaoggetti
. dietro un coperchio sul lato
sinistro del vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il
fusibile solo dopo aver eliminato la
causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
182 Manutenzione del veicolo
Alcuni fusibili potrebbero anche non

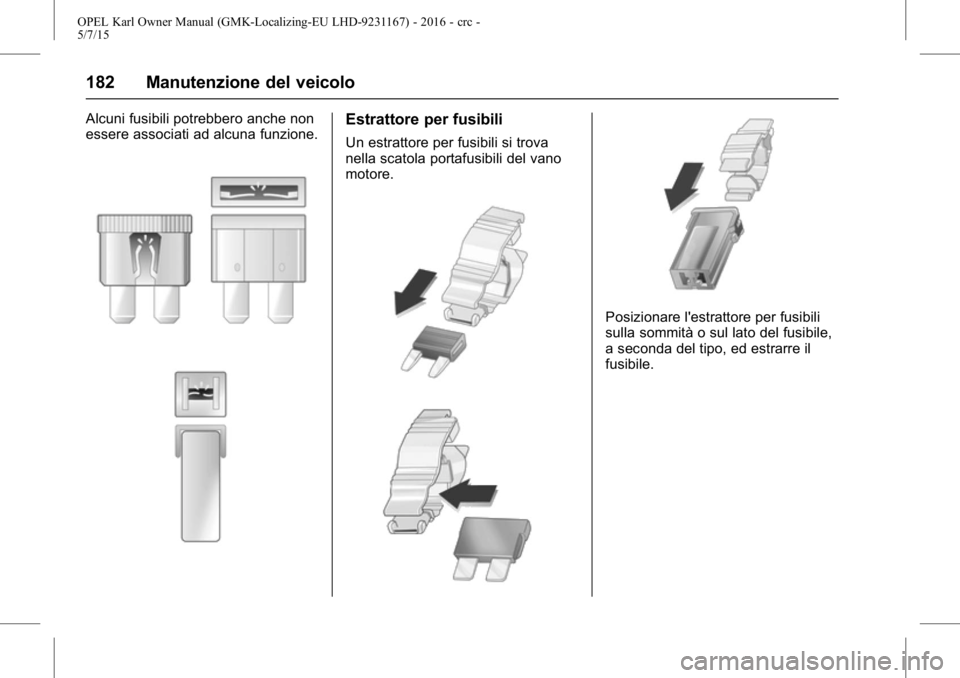

essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova
nella scatola portafusibili del vano
motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile,
a seconda del tipo, ed estrarre il
fusibile.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 183

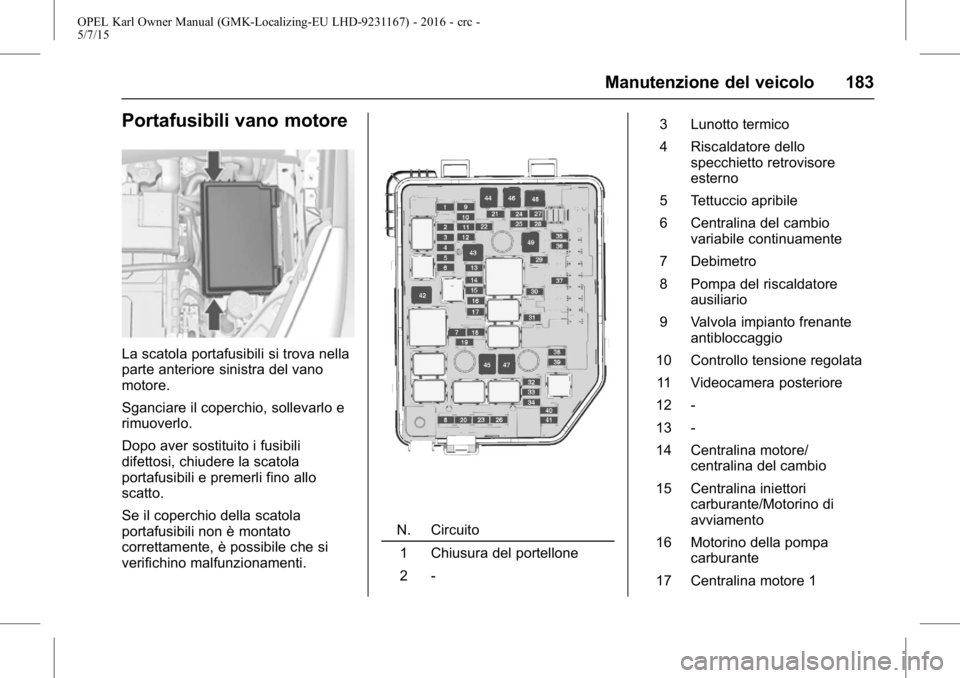

Portafusibili vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare il coperchio, sollevarlo e
rimuoverlo.
Dopo aver sostituito i fusibili
difettosi, chiudere la scatola
portafusibili e premerli fino allo
scatto.
Se il coperchio della scatola
portafusibili non è montato
correttamente, è possibile che si
verifichino malfunzionamenti.
N. Circuito1 Chiusura del portellone
2 - 3 Lunotto termico
4 Riscaldatore dello
specchietto retrovisore
esterno
5 Tettuccio apribile
6 Centralina del cambio variabile continuamente
7 Debimetro
8 Pompa del riscaldatore ausiliario
9 Valvola impianto frenante antibloccaggio
10 Controllo tensione regolata 11 Videocamera posteriore
12 -
13 -
14 Centralina motore/ centralina del cambio
15 Centralina iniettori carburante/Motorino di
avviamento
16 Motorino della pompa carburante
17 Centralina motore 1
