2015.75 OPEL KARL Manuale di uso e manutenzione (in Italian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
8 In breve
Specchietti retrovisori esterni
Selezionare lo specchietto
retrovisore esterno desiderato e
regolarne la posizione.
Specchietti esterni convessi
0
Regolazione elettrica026.
Regolazione del volante
Sbloccare la leva, regolare la
posizione del volante, quindi
riportare la leva in posizione iniziale
e accertarsi che sia completamente
bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag
0Sistema
airbag 039,
Posizioni di accensione
0Posizioni
della chiave nel blocchetto di
accensione 0146.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
In breve 9
Panoramica del cruscotto

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
10 In breve
1. Alzacristalli a paginaAlzacristalli elettrici 028.
Chiusura centralizzata a
pagina Chiusura
centralizzata 021.
2. Specchietti esterni a pagina Specchietti convessi 026.
3. Controllo automatico della velocità di crociera, limitatore di
velocità a pagina Sistemi di
assistenza al
conducente 0159.
Volante riscaldato a pagina
Volante riscaldato 062.
4. Segnali di svolta e di cambio corsia di marcia, avvisatore
ottico, anabbaglianti e
abbaglianti a pagina Segnali di
svolta e di cambio della corsia
di marcia 090.
Luci in uscita a pagina Luci in
uscita 094.
Luci di parcheggio a pagina
Luci di parcheggio 092.
5. Bocchette di ventilazione laterali a pagina Bocchette di
ventilazione fisse 0142. 6. Strumentazione a pagina
Regolazione del volante 062.
7. Driver Information Center a pagina Driver Information
Center (DIC) 078.
8. Comandi al volante a pagina Comandi al volante 062.
9. Tergi parabrezza, lavaparabrezza, tergilunotto,
lava lunotto a pagina
Tergilavacristalli 063.
10. Bocchette di ventilazione centrali a pagina Bocchette di
ventilazione regolabili 0141.
11. Segnalatori di emergenza a pagina Segnalatori di
emergenza 090.
12. Info-display a pagina Panoramica 098.
13. Sistema Infotainment a pagina Funzionamento 0104.
14. Cassettino portaoggetti a pagina Vano portaoggetti 055.
15. Sistema di climatizzazione a pagina Sistema di
climatizzazione
elettronico 0137. 16. Leva del cambio, cambio
manuale a pagina Cambio
automatico 0152.
17. Freno di stazionamento a pagina Freno di
stazionamento 0153.
18. Interruttore di accensione con bloccasterzo a pagina
Posizioni della chiave nel
blocchetto di
accensione 0146.
19. Avvisatore acustico a pagina Avvisatore acustico 063.
Airbag conducente a pagina
Sistema airbag 039.
20. Regolazione del volante a pagina Regolazione del
volante 062.
21. Leva di sblocco del cofano a pagina Cofano 0169.
22. Scatola portafusibili a pagina Fusibili 0181.
23. Sistema di controllo della trazione a pagina Sistema di
controllo della trazione
(TCS) 0154.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
In breve 11
Start/stop automatico del
motore a paginaSistema start/
stop del motore
automatico 0148.
Modalità Città a pagina
Controllo elettronico della
stabilità (ESC) 0155.
Avviso di abbandono corsia di
marcia a pagina Avvisatore di
cambio accidentale della corsia
di marcia (LDW) 0162.
24. Interruttore dei fari, Regolazione profondità luci,
Fendinebbia,
Retronebbia,
Illuminazione della
strumentazione a pagina

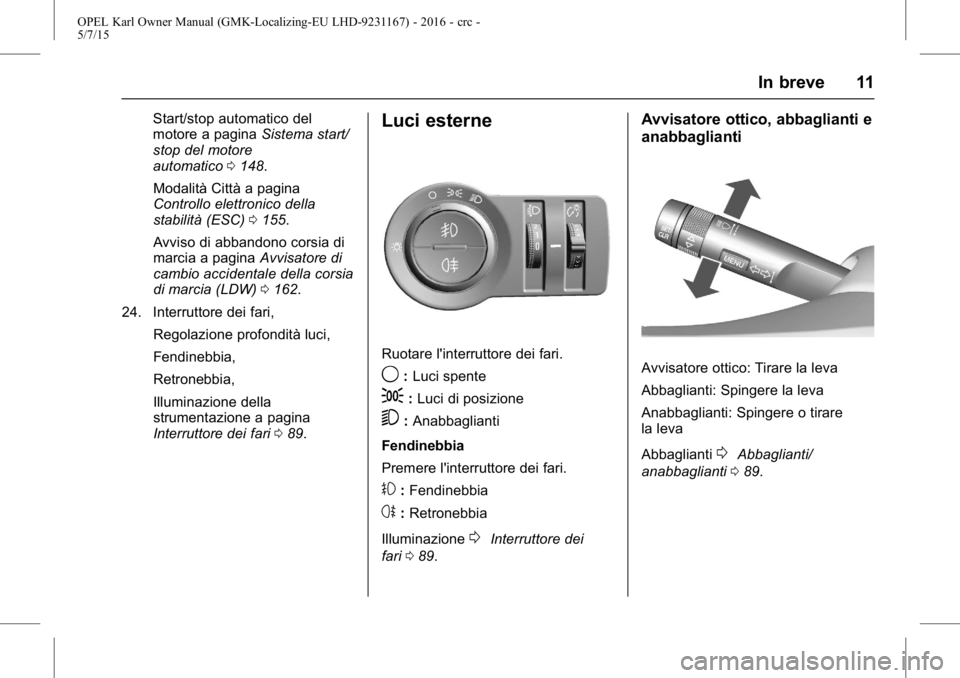

Interruttore dei fari 089.Luci esterne
Ruotare l'interruttore dei fari.
9:Luci spente
;:Luci di posizione
5:Anabbaglianti
Fendinebbia
Premere l'interruttore dei fari.
#: Fendinebbia
s:Retronebbia
Illuminazione
0Interruttore dei
fari 089.
Avvisatore ottico, abbaglianti e
anabbaglianti
Avvisatore ottico: Tirare la leva
Abbaglianti: Spingere la leva
Anabbaglianti: Spingere o tirare
la leva
Abbaglianti
0Abbaglianti/
anabbaglianti 089.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
12 In breve

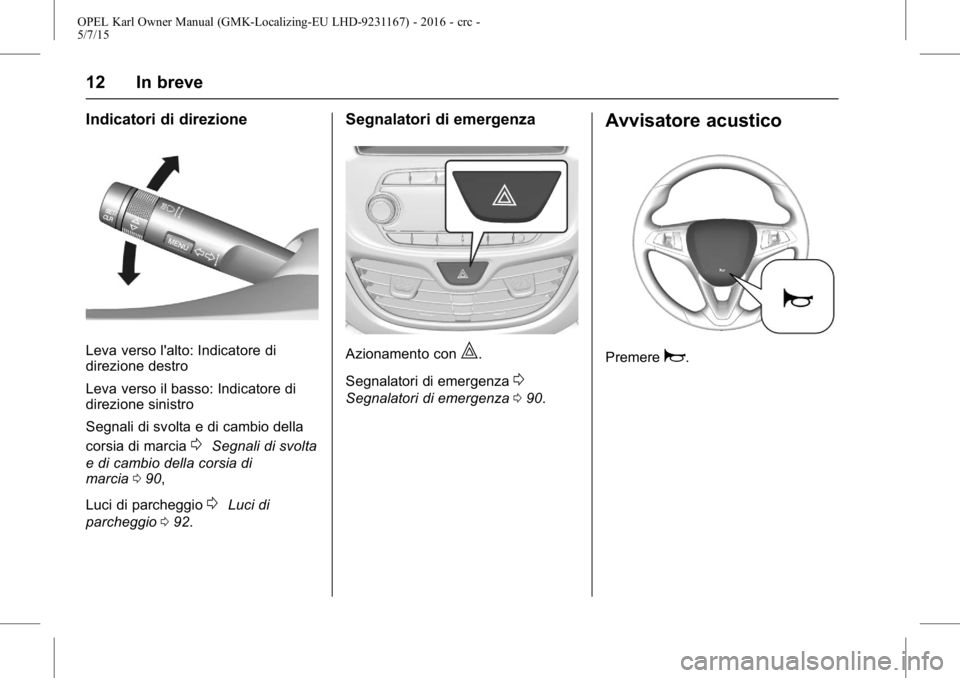

Indicatori di direzione
Leva verso l'alto: Indicatore di
direzione destro
Leva verso il basso: Indicatore di
direzione sinistro
Segnali di svolta e di cambio della
corsia di marcia
0Segnali di svolta
e di cambio della corsia di
marcia 090,
Luci di parcheggio
0Luci di
parcheggio 092.
Segnalatori di emergenza
Azionamento con|.
Segnalatori di emergenza
0
Segnalatori di emergenza 090.
Avvisatore acustico
Premerea.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
In breve 13

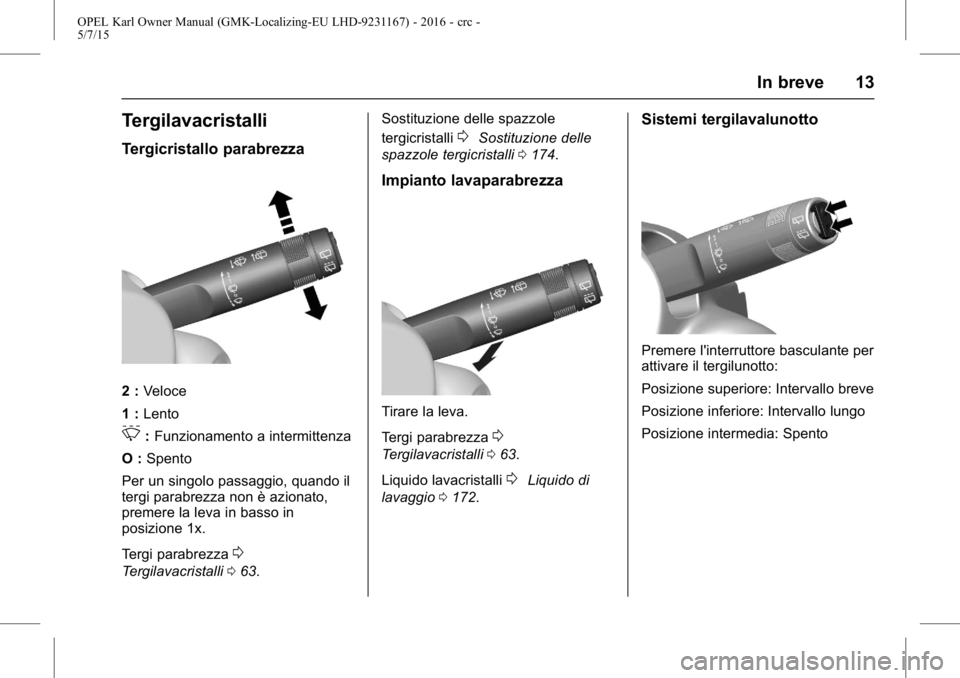

Tergilavacristalli
Tergicristallo parabrezza
2 :Veloce
1 : Lento
3:Funzionamento a intermittenza
O : Spento
Per un singolo passaggio, quando il
tergi parabrezza non è azionato,
premere la leva in basso in
posizione 1x.
Tergi parabrezza
0
Tergilavacristalli 063. Sostituzione delle spazzole
tergicristalli
0Sostituzione delle
spazzole tergicristalli 0174.
Impianto lavaparabrezza
Tirare la leva.
Tergi parabrezza
0
Tergilavacristalli 063.
Liquido lavacristalli
0Liquido di
lavaggio 0172.
Sistemi tergilavalunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
Posizione superiore: Intervallo breve
Posizione inferiore: Intervallo lungo
Posizione intermedia: Spento

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
14 In breve

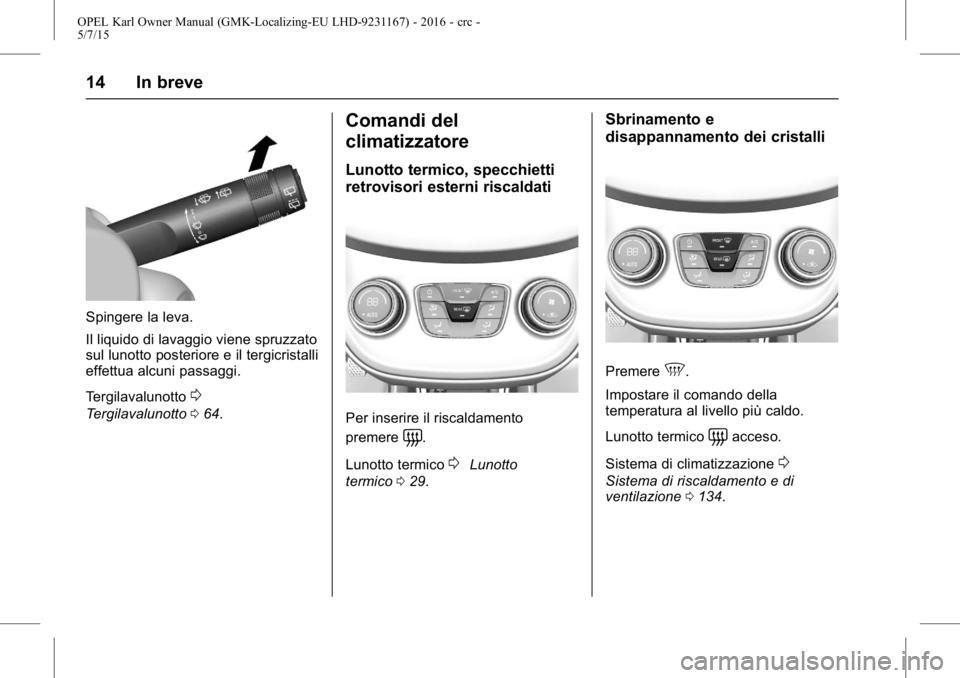

Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli
effettua alcuni passaggi.
Tergilavalunotto
0
Tergilavalunotto064.
Comandi del
climatizzatore
Lunotto termico, specchietti
retrovisori esterni riscaldati
Per inserire il riscaldamento
premere
=.
Lunotto termico
0Lunotto
termico 029.
Sbrinamento e
disappannamento dei cristalli
Premere5.
Impostare il comando della
temperatura al livello più caldo.
Lunotto termico
=acceso.
Sistema di climatizzazione
0
Sistema di riscaldamento e di
ventilazione 0134.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
In breve 15

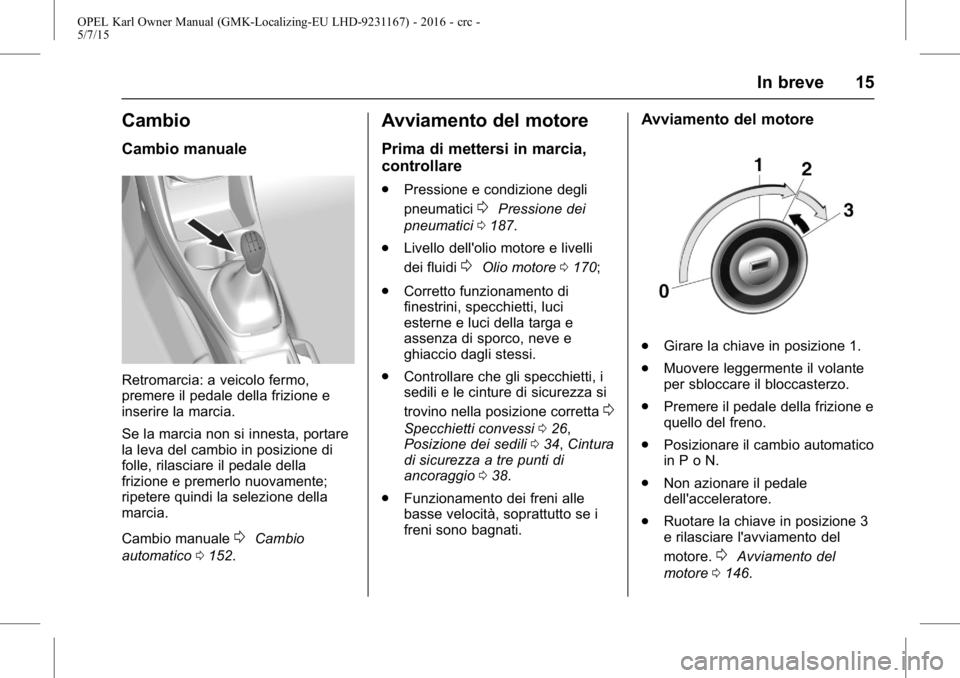

Cambio
Cambio manuale
Retromarcia: a veicolo fermo,
premere il pedale della frizione e
inserire la marcia.
Se la marcia non si innesta, portare
la leva del cambio in posizione di
folle, rilasciare il pedale della
frizione e premerlo nuovamente;
ripetere quindi la selezione della
marcia.
Cambio manuale
0Cambio
automatico 0152.
Avviamento del motore
Prima di mettersi in marcia,
controllare
.
Pressione e condizione degli
pneumatici
0Pressione dei
pneumatici 0187.
. Livello dell'olio motore e livelli
dei fluidi
0Olio motore 0170;
. Corretto funzionamento di
finestrini, specchietti, luci
esterne e luci della targa e
assenza di sporco, neve e
ghiaccio dagli stessi.
. Controllare che gli specchietti, i
sedili e le cinture di sicurezza si
trovino nella posizione corretta
0
Specchietti convessi 026,
Posizione dei sedili 034, Cintura
di sicurezza a tre punti di
ancoraggio 038.
. Funzionamento dei freni alle
basse velocità, soprattutto se i
freni sono bagnati.
Avviamento del motore
.Girare la chiave in posizione 1.
. Muovere leggermente il volante
per sbloccare il bloccasterzo.
. Premere il pedale della frizione e
quello del freno.
. Posizionare il cambio automatico
in P o N.
. Non azionare il pedale
dell'acceleratore.
. Ruotare la chiave in posizione 3
e rilasciare l'avviamento del
motore.
0Avviamento del
motore 0146.
