2015.75 OPEL KARL Manuale di uso e manutenzione (in Italian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
168 Manutenzione del veicolo
Informazioni generali
Accessori e modifiche
Consigliamo l'uso di ricambi e
accessori originali e componenti
omologati realizzati appositamente
per il veicolo in questione. Non
possiamo fornire alcuna garanzia
sull'affidabilità di altri prodotti, anche
se omologati a norma o approvati in
altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio
cambiamenti delle centraline
elettroniche (chip tuning).
Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il
recupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere
parcheggiato per diversi mesi:
.Lavare e incerare il veicolo.
. Far controllare la cera protettiva
del vano motore e del
sottoscocca.
. Pulire e proteggere
opportunamente le tenute in
gomma.
. Riempire completamente il
serbatoio carburante.
. Cambiare l'olio motore.
. Scaricare il serbatoio del liquido
di lavaggio.
. Controllare l'antigelo del liquido
di raffreddamento ed
anticorrosione.
. Regolare la pressione dei
pneumatici al valore specificato
per il pieno carico. .
Parcheggiare il veicolo in un
luogo asciutto e ben ventilato.
Innestare la prima o la
retromarcia. Impedire al veicolo
che si possa spostare.
. Non azionare il freno di
stazionamento.
. Aprire il cofano, chiudere tutte le
portiere e bloccare il veicolo.
. Scollegare il morsetto dal
terminale negativo della batteria
del veicolo. Assicurarsi di
disattivare tutti i sistemi, come
ad esempio l'impianto di allarme
antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
.Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
. Controllare la pressione dei
pneumatici.
. Riempire il serbatoio del liquido
di lavaggio.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 169
.Controllare il livello dell'olio
motore.
. Controllare il livello del
refrigerante.
. Se necessario rimontare la
targa.
Recupero dei veicoli al
termine del ciclo di vita
Le informazioni sui centri di
demolizione e sul riciclaggio dei
veicoli da rottamare sono disponibili
sul nostro sito web. Affidare questi
lavori solo ad un centro di
riciclaggio autorizzato.
I veicoli a gas devono essere
riciclati da un centro autorizzato per
lo smaltimento di questo tipo di
veicoli.
Controlli del veicolo
Effettuare interventi di
manutenzione da soli
{Avvertenza
Controllare il vano motore solo
con l'accensione disattivata.
La ventola di raffreddamento
inizia a funzionare anche con
l'accensione disattivata.
{Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
170 Manutenzione del veicolo
Premere la chiusura di sicurezza e
aprire il cofano.
Bloccare l'asta di supporto del
cofano.Se il cofano viene aperto durante un
Autostop, il motore si riavvia
automaticamente per motivi di
sicurezza.
Chiusura
Prima di chiudere il cofano,
spingere l'asta di supporto nella
relativa sede. Abbassare il cofano e
lasciarlo cadere nella chiusura da
un'altezza bassa (20-25 cm).
Controllare che il cofano sia chiuso.
Attenzione
Non premere il cofano
nell'aggancio per evitare
ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio a intervalli regolari, per
prevenire danni al motore.
Verificare che sia utilizzato l'olio
motore corretto. Liquidi e lubrificanti
raccomandati
0Liquidi e
lubrificanti raccomandati 0210. Controllare con il veicolo su una
superficie piana. Il motore deve
essere a temperatura di esercizio e
deve essere stato spento per
almeno 5 minuti.
Estrarre l'astina, pulirla con uno
straccio, inserirla sull'arresto
maniglia, estrarla e verificare il
livello dell'olio motore.
Inserire l'astina sull'arresto della
maniglia e farla ruotare di
mezzo giro.Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 171
Si consiglia di utilizzare olii motore
della stessa qualità di quello
utilizzato per l'ultimo cambio
dell'olio.
Il livello dell'olio motore non deve
superare il segnoMAXsull'astina di
livello.
Attenzione
In caso di riempimento eccessivo,
scaricare o aspirare l'olio in
eccesso.
Capacità
0Capacità e
specifiche 0221. Inserire correttamente il tappo e
serrarlo.
Refrigerante motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-28 °C.
Nei Paesi nordici con temperatura
atmosferica molto bassa, il liquido
refrigerante inserito in fabbrica
garantisce una protezione antigelo
fino a circa -37 °C.
Attenzione
Utilizzare esclusivamente un
antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello di refrigerante troppo
basso può causare danni al
motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di
raffreddamento dovrebbe essere al
di sopra della tacca di riempimento.
{Avvertenza
Lasciare raffreddare il motore
prima di aprire il tappo. Aprire il
tappo con cautela, lasciando
fuoriuscire lentamente la
pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante
concentrato e acqua di rubinetto. Se
non è disponibile concentrato di

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
172 Manutenzione del veicolo
liquido di raffreddamento, utilizzare
acqua di rubinetto pulita. Chiudere il
tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
controllare la concentrazione
dell'antigelo e riparare la causa
della perdita del liquido refrigerante.
Liquido lavavetri
Rabboccare con acqua pulita
mescolata con una quantità idonea
di liquido di lavaggio contenente
antigelo.
Attenzione
Soltanto il fluido di lavaggio con
una concentrazione adeguata di
antigelo è in grado di fornire una
protezione a basse temperature o
a un calo improvviso della
temperatura.
L'utilizzo di un liquido di lavaggio
contenente isopropanolo può
danneggiare le luci esterne.
Freni
Nel caso di uno spessore minimo
delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma
si devono sostituire le guarnizioni
dei freni appena possibile.
Dopo il montaggio di nuove
guarnizioni dei freni, evitare frenate
brusche durante i primi viaggi.
Liquido dei freni
{Avvertenza
Il liquido dei freni è velenoso e
corrosivo. Evitare il contatto con
occhi, pelle, tessuti e superfici
verniciate.
Il livello del liquido dei freni deve
essere tra i segniMINeMAX.
Se il livello del liquido è inferiore al
riferimento MIN, rivolgersi a un
officina.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 173

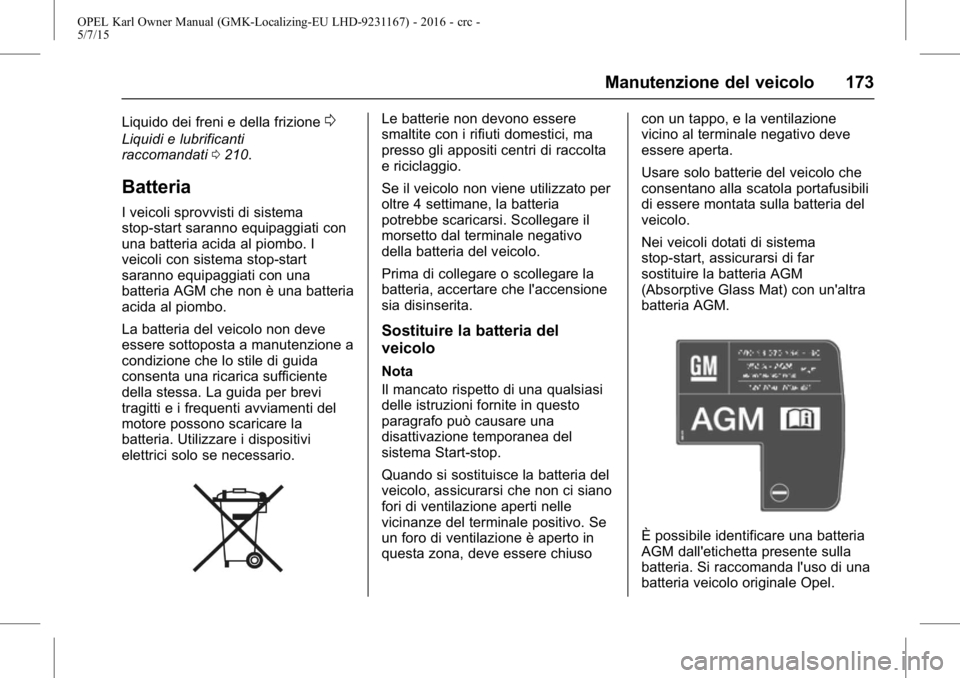

Liquido dei freni e della frizione0
Liquidi e lubrificanti
raccomandati0210.
Batteria
I veicoli sprovvisti di sistema
stop-start saranno equipaggiati con
una batteria acida al piombo. I
veicoli con sistema stop-start
saranno equipaggiati con una
batteria AGM che non è una batteria
acida al piombo.
La batteria del veicolo non deve
essere sottoposta a manutenzione a
condizione che lo stile di guida
consenta una ricarica sufficiente
della stessa. La guida per brevi
tragitti e i frequenti avviamenti del
motore possono scaricare la
batteria. Utilizzare i dispositivi
elettrici solo se necessario.
Le batterie non devono essere
smaltite con i rifiuti domestici, ma
presso gli appositi centri di raccolta
e riciclaggio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo
della batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Sostituire la batteria del
veicolo
Nota
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questo
paragrafo può causare una
disattivazione temporanea del
sistema Start-stop.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle
vicinanze del terminale positivo. Se
un foro di ventilazione è aperto in
questa zona, deve essere chiuso con un tappo, e la ventilazione
vicino al terminale negativo deve
essere aperta.
Usare solo batterie del veicolo che
consentano alla scatola portafusibili
di essere montata sulla batteria del
veicolo.
Nei veicoli dotati di sistema
stop-start, assicurarsi di far
sostituire la batteria AGM
(Absorptive Glass Mat) con un'altra
batteria AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla
batteria. Si raccomanda l'uso di una
batteria veicolo originale Opel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
174 Manutenzione del veicolo
Nota
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, il funzionamento del sistema
Start-stop potrebbe risultarne
compromesso.
Si consiglia di far sostituire la
batteria del veicolo da un'officina.
Sistema Start-stop
0Sistema
Start-stop automatico 0148.
Ricaricare la batteria del
veicolo
{Avvertenza
Nei veicoli dotati di sistema
Start-stop, assicurarsi che il
potenziale di carica non superi i
14,6 Volt quando si usa un
caricabatteria. In caso contrario,
la batteria del veicolo potrebbe
subire danni.
Avviamento di emergenza
0
Avviamento di emergenza 0203.
Etichetta di segnalazione
Significato dei simboli:
.
Vietato fumare, usare fiamme
libere e produrre scintille.
. Proteggere sempre gli occhi. I
gas esplosivi possono causare
cecità o lesioni.
. Tenere la batteria del veicolo
fuori dalla portata dei bambini.
. La batteria del veicolo contiene
acido solforico, che potrebbe
causare cecità o lesioni gravi.
. Per maggiori informazioni,
vedere il Manuale d'uso e
manutenzione. .
In prossimità della batteria del
veicolo potrebbe essere
presente del gas esplosivo.
Sostituzione delle
spazzole tergicristalli
Spazzola tergicristalli del
parabrezza
Sollevare il braccio del tergicristallo.
Premere la leva di sblocco e
staccare la spazzola del
tergicristalli.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Manutenzione del veicolo 175

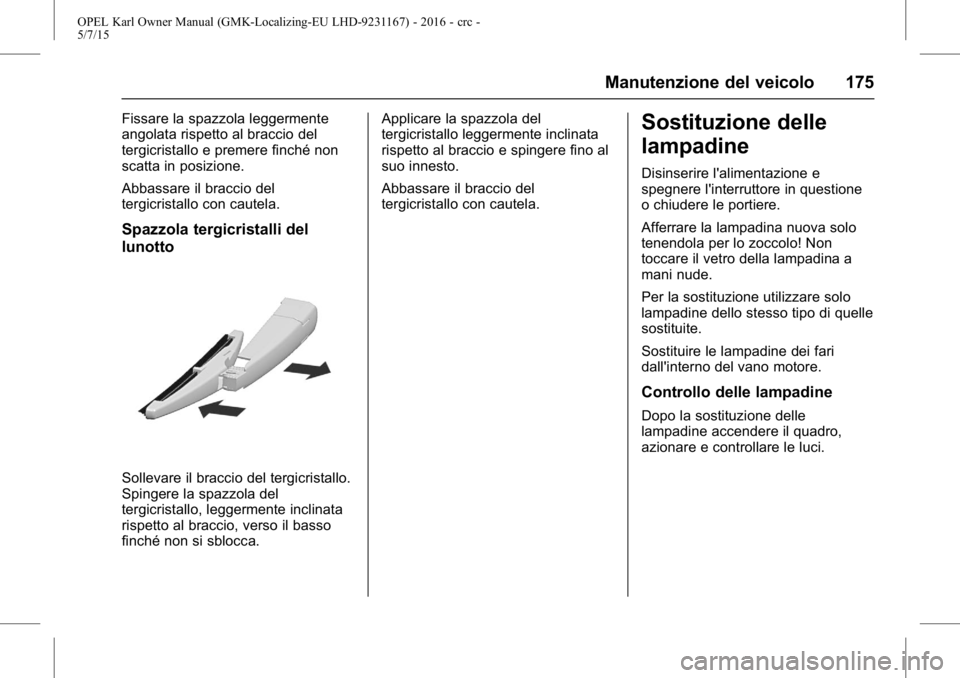

Fissare la spazzola leggermente
angolata rispetto al braccio del
tergicristallo e premere finché non
scatta in posizione.
Abbassare il braccio del
tergicristallo con cautela.
Spazzola tergicristalli del
lunotto
Sollevare il braccio del tergicristallo.
Spingere la spazzola del
tergicristallo, leggermente inclinata
rispetto al braccio, verso il basso
finché non si sblocca.Applicare la spazzola del
tergicristallo leggermente inclinata
rispetto al braccio e spingere fino al
suo innesto.
Abbassare il braccio del
tergicristallo con cautela.
Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione
o chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo! Non
toccare il vetro della lampadina a
mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari
dall'interno del vano motore.
Controllo delle lampadine
Dopo la sostituzione delle
lampadine accendere il quadro,
azionare e controllare le luci.
