2015.5. PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

15
3008_hr_Chap01_controle-marche_ed01-2015

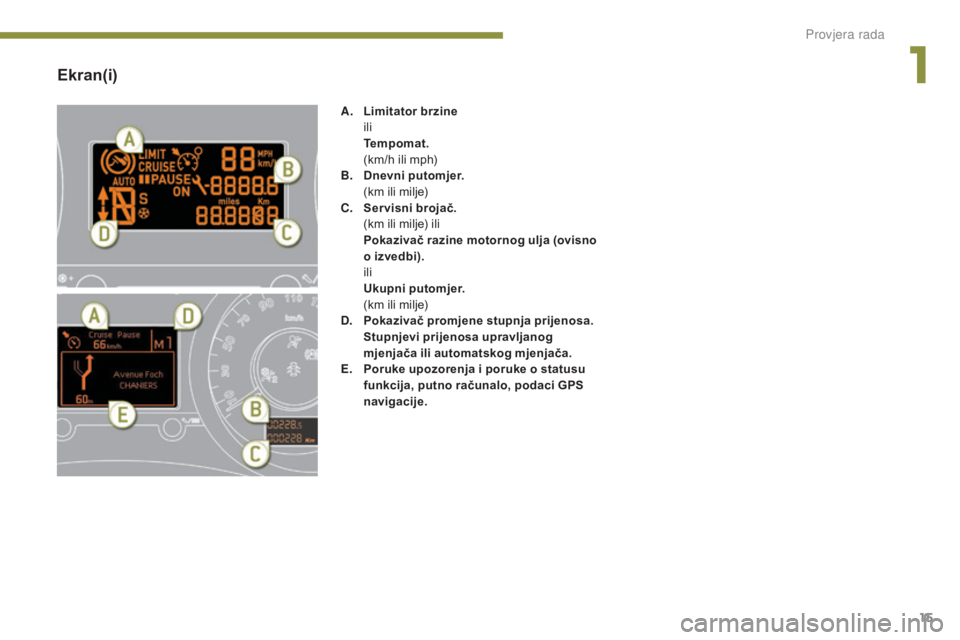

Ekran(i)
A. Limitator brzine ili


T
empomat.
(

km/h ili mph)
B.
D

nevni putomjer.
(

km ili milje)
C.
S

ervisni brojač.
(

km ili milje) ili


P
okazivač razine motornog ulja (ovisno
o izvedbi).
i

li


U
kupni putomjer.
(

km ili milje)
D.
P

okazivač promjene stupnja prijenosa.
S

tupnjevi prijenosa upravljanog
mjenjača ili automatskog mjenjača.
E.
P

oruke upozorenja i poruke o statusu
funkcija, putno računalo, podaci GPS
navigacije.
1
Provjera rada

16
3008_hr_Chap01_controle-marche_ed01-2015
Kontrolne žaruljice
Nakon uključivanja kontakta
Neke žaruljice upozorenja pale se na nekoliko
sekunda nakon uključivanja kontakta.
Te žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi.
Pridružena upozorenja
Paljenje nekih žaruljica može biti
praćeno zvučnim signalom i porukom na
višenamjenskom ekranu.
Žaruljice obavještavaju vozača o radu nekog sustava (žaruljice uključenosti ili isključenosti) ili o pojavljivanju neke neispravnosti (žaruljice upozorenja).
Žaruljica može biti stalno upaljena ili
može bljeskati.
Neke žaruljice pale se na oba načina.
Način paljenja žaruljice treba povezati
s radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila
neispravnost.
Žaruljice uključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija uključena.Žaruljica je upaljenaUzrok Rješenja/napomene
Lijevi
pokazivač
smjera bljeska uz zvuk.
Sklopka svjetala je pomaknuta prema
dolje.
Desni
pokazivač
smjera bljeska uz zvuk.
Sklopka svjetala je pomaknuta prema
gore.
Pozicijska
svjetla stalno.
Sklopka svjetala je u položaju
"pozicijskih svjetala".
Kratko svjetlo stalno. Sklopka svjetala je u položaju
"kratkog svjetla".
Dugo svjetlo stalno. Sklopku svjetala povukli ste prema
sebi. Povucite sklopku za povratak na kratko svjetlo.
Provjera rada

17
3008_hr_Chap01_controle-marche_ed01-2015

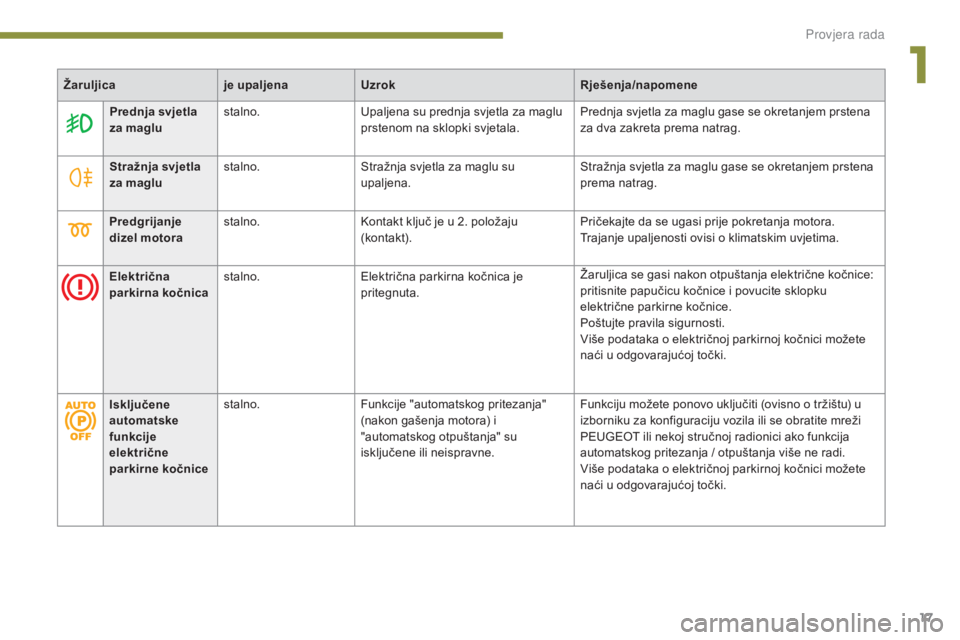

Žaruljicaje upaljenaUzrok Rješenja/napomene
Električna
parkirna kočnica stalno.
Električna parkirna kočnica je
pritegnuta. Žaruljica se gasi nakon otpuštanja električne kočnice:
pritisnite papučicu kočnice i povucite sklopku
električne parkirne kočnice.
Poštujte pravila sigurnosti.
Više podataka o električnoj parkirnoj kočnici možete
naći u odgovarajućoj točki.
Isključene
automatske
funkcije
električne
parkirne kočnice stalno.
Funkcije "automatskog pritezanja"
(nakon gašenja motora) i
"automatskog otpuštanja" su
isključene ili neispravne. Funkciju možete ponovo uključiti (ovisno o tržištu) u
izborniku za konfiguraciju vozila ili se obratite mreži
PEUGEOT ili nekoj stručnoj radionici ako funkcija
automatskog pritezanja / otpuštanja više ne radi.
Više podataka o električnoj parkirnoj kočnici možete
naći u odgovarajućoj točki.
Predgrijanje
dizel motora
stalno.
Kontakt ključ je u 2. položaju
(kontak t). Pričekajte da se ugasi prije pokretanja motora.
Trajanje upaljenosti ovisi o klimatskim uvjetima.
Prednja svjetla
za maglu
stalno.
Upaljena su prednja svjetla za maglu
prstenom na sklopki svjetala. Prednja svjetla za maglu gase se okretanjem prstena
za dva zakreta prema natrag.
Stražnja svjetla
za maglu stalno.
Stražnja svjetla za maglu su
upaljena. Stražnja svjetla za maglu gase se okretanjem prstena
prema natrag.
1
P

18
3008_hr_Chap01_controle-marche_ed01-2015
Pritisnuta
papučica kočncestalno.
Papučica kočnice nije pritisnuta. Papučicu kočnice morate do kraja pritisnuti u
sljedećim slučajevima:
-

p
okretanje motora uz upravljani mjenjač (ručica
mjenjača u položaju N ),
-

r
učno otpuštanje parkirne kočnice.
bljeska. Uz upravljani mjenjač, ako vozilo
predugo održavate na nagibu
pritiskanjem papučice gasa, spojka
se pregrijava. Zakočite vozilo pritiskom na papučicu kočnice i/ili
električnom parkirnom kočnicom.
Mjerenje
raspoloživog
mjesta za
parkiranje stalno.
Funkcija mjerenja raspoloživog
mjesta je uključena. Za isključivanje funkcije, pritisnite odgovarajuću tipku.
bljeska. Sustav mjeri raspoloživo mjesto. Nakon završetka mjerenja, žaruljica ponovo stalno
svijetli.
Stop & Star t stalno. Nakon zaustavljanja vozila (semafor,
znak obaveznog zaustavljanja,
zastoj...), sustav Stop & Start je
stavio motor u režim STOP. Čim želite ponovo krenuti, žaruljica se gasi, a motor
se automatski pokreće u režimu START.
bljeska nekoliko
sekunda, zatim se
gasi. Režim STOP trenutno nije dostupan.
ili
Automatski je uključen režim START.
Više podataka o sustavu Stop & Start možete naći u
odgovarajućoj točki.
Žaruljica
je upaljenaUzrok Rješenja/napomene
Provjera rada

19
3008_hr_Chap01_controle-marche_ed01-2015
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom i porukom na višenamjenskom ekranu.Žaruljica je upaljenaUzrok Rješenja/napomene
Sustav zračnog
jastuka
suvozača stalno.
Prekidač u pretincu za rukavice
okrenut je u položaj "OFF".
Prednji zračni jastuk suvozača je
isključen.
Tada možete postaviti dječju
sjedalicu leđima u smjeru vožnje,
osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja
za zračne jastuke). Za ponovno uključivanje prednjeg zračnog jastuka
suvozača, okrenite prekidač u položaj "
ON".
Tada ne postavljajte dječju sjedalicu leđima u smjeru
vožnje.
Žaruljice upozorenja
Paljenje jedne od ovih žaruljica, dok motor radi ili u vožnji, upozorava na pojavljivanje neke neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica upozorenja, vozač mora detaljnije utvrditi o čemu je riječ, čitanjem pridružene poruke na višenamjenskom
ekranu.
U slučaju problema, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Žaruljica je upaljenaUzrok Rješenja/napomene
STOP stalno, sama ili uz još
neku drugu žaruljicu
upozorenja, zvučni
signal i poruku na
ekranu. Žaruljica se pali u slučaju teže
neispravnosti u kočnicama, servo
upravljaču, krugu motornog ulja ili u
krugu rashladne tekućine.
Obavezno zaustavite vozilo, u najboljim uvjetima
sigurnosti, jer bi se motor mogao ugasiti u vožnji.
Parkirajte se, prekinite kontakt i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
1
Provjera rada

20
3008_hr_Chap01_controle-marche_ed01-2015
Serviceprivremeno, uz
poruku. Otkrivanje jedne ili više manjih
neispravnosti za koje nema posebne
žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na
ekranu.
Neke neispravnosti možete i sami riješiti, poput
otvorenih vrata ili početka zasićenja pročistača
čestica (čim to dopuste uvjeti u prometu, potrebna
je regeneracija pročistača čestica; vozite brzinom
najmanje 60
km/h do gašenja žaruljice).
U slučaju drugih neispravnosti, poput neispravnosti
sustava otkrivanja preniskog tlaka u gumama, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
stalno, uz poruku. Otkrivanje jedne ili više većih neispravnosti za koje nema posebne
žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na
ekranu i obavezno se obratite mreži PEUGEOT ili
nekoj stručnoj radionici.
stalno, uz bljeskanje
sličice ključa
održavanja, koja
zatim postaje stalno
upaljena. Prekoračen rok održavanja.
Samo u izvedbi s dizel motorom Blue HDi.
Potrebno je što prije izvršiti održavanje vozila.
Žaruljica
je upaljenaUzrok Rješenja/napomene
P

21
3008_hr_Chap01_controle-marche_ed01-2015
Žaruljicaje upaljenaUzrok Rješenja/napomene
Električna
parkirna kočnica bljeska.
Električna parkirna kočnica ne
priteže se automatski.
Pritezanje/otpuštanje je neispravno. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Parkirajte vozilo na ravnoj (horizontalnoj) podlozi,
uključite neki stupanj prijenosa (uz automatski mjenjač
postavite ručicu u položaj P
), prekinite kontakt i obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Neispravnost
električne
parkirne kočnice stalno.
Neispravnost električne parkirne
kočnice. Obratite se što prije mreži PEUGEOT ili nekoj stručnoj
radionici.
Više podataka o električnoj parkirnoj kočnici možete
naći u odgovarajućoj točki.
Kočnice stalno, uz žaruljicu
S T O P. Značajan pad razine tekućine za
kočnice. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dolijte odgovarajuću tekućinu za kočnice PEUGEOT.
Ako se problem time ne riješi, dajte provjeriti krug u
mreži PEUGEOT ili u nekoj stručnoj radionici.
+ stalno, uz žaruljicu
neispravnosti
električne parkirne
kočnice, ako je ona
otpuštena.Neispravnost kruga kočnica.
Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
+ stalno, uz žaruljice
STOP i ABS.Neispravnost elektroničkog
razdjelnika kočenja (REF). Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Sprečavanje
blokiranja
kotača (ABS) stalno.
Neispravnost sustava
sprečavanja blokiranja
kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i što prije se
obratite mreži PEUGEOT ili nekoj stručnoj radionici.
1
Provjera rada

22
3008_hr_Chap01_controle-marche_ed01-2015
Žaruljicaje upaljenaUzrok Rješenja/napomene
Sustav
autodijagnostike
motora bljeska.
Neispravnost sustava kontrole
motora. Opasnost od uništenja katalizatora.
Dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
stalno. Neispravnost sustava pročišćavanja. Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se što prije mreži PEUGEOT
ili nekoj stručnoj radionici.
Rezerva goriva stalno, s kazaljkom u
crvenom području. U trenutku prvog paljenja, u
spremniku ima još oko
6
litara goriva.
Tada se počinje trošiti rezerva goriva. Obavezno dolijte goriva kako se spremnik ne bi
ispraznio.
Ova žaruljica ponovo se pali nakon svakog
uključivanja kontakta, tako dugo dok u spremnik ne
ulijete dovoljnu količinu goriva.
Zapremina spremnika: oko 60
litara.
Spremnik se nikada ne smije potpuno isprazniti, jer bi
se mogli oštetiti sustavi pročišćavanja i ubrizgavanja.


M
aksimalna
temperatura
rashladne
tekućine stalno, s kazaljkom u
crvenom području.
Previsoka temperatura u krugu
hlađenja motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Pričekajte da se motor ohladi i dolijte rashladne
tekućine ako je potrebno.
Ako problem i dalje postoji, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Tlak
motornog ulja stalno.
Neispravnost kruga
podmazivanja motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Dinamičko
održavanje
stabilnosti

(CDS/ASR) bljeska.
Aktivirao se sustav CDS/ASR. Sustav optimizira voznost i poboljšava stabilno
držanje smjera vozila, u slučaju slabog prianjanja ili
skretanja s putanje.
stalno. Sustav CDS/ASR je neispravan. Dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
