2015.5. PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

95
3008_hr_Chap05_amenagements_ed01-2015

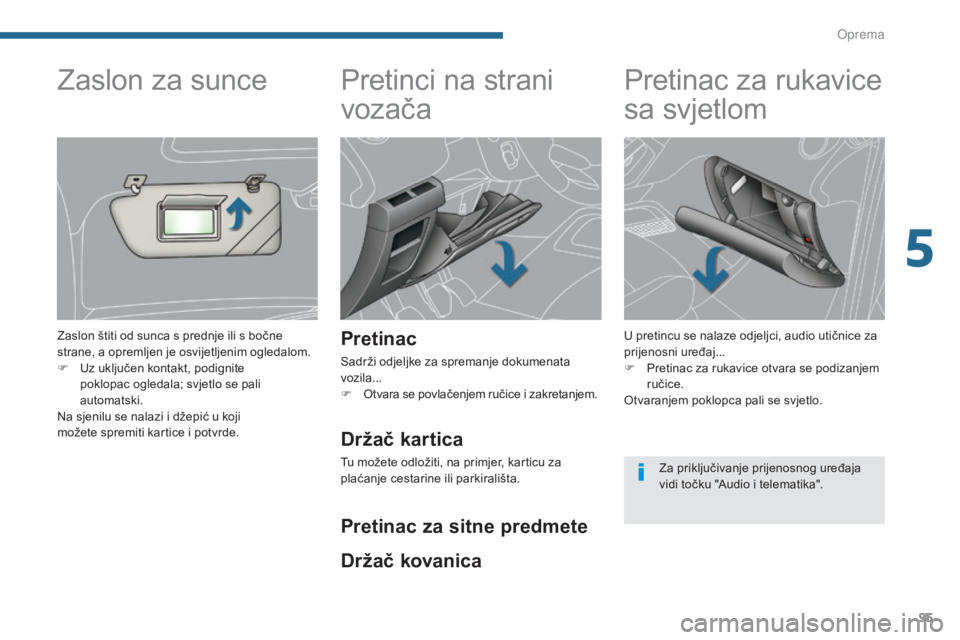

Pretinci na strani
vozača
Pretinac
Sadrži odjeljke za spremanje dokumenata
vozila...
F
O
tvara se povlačenjem ručice i zakretanjem.
Pretinac za rukavice
sa svjetlom
U pretincu se nalaze odjeljci, audio utičnice za
prijenosni uređaj...
F
P
retinac za rukavice otvara se podizanjem
ručice.
Otvaranjem poklopca pali se svjetlo.
Zaslon za sunce
Zaslon štiti od sunca s prednje ili s bočne
strane, a opremljen je osvijetljenim ogledalom.
F

U
z uključen kontakt, podignite
poklopac ogledala; svjetlo se pali
automatski.
Na sjenilu se nalazi i džepić u koji
možete spremiti kartice i potvrde.
Držač kartica
Tu možete odložiti, na primjer, karticu za
plaćanje cestarine ili parkirališta.
Držač kovanica Pretinac za sitne predmete
Za priključivanje prijenosnog uređaja
vidi točku "Audio i telematika".
5
O

96
3008_hr_Chap05_amenagements_ed01-2015

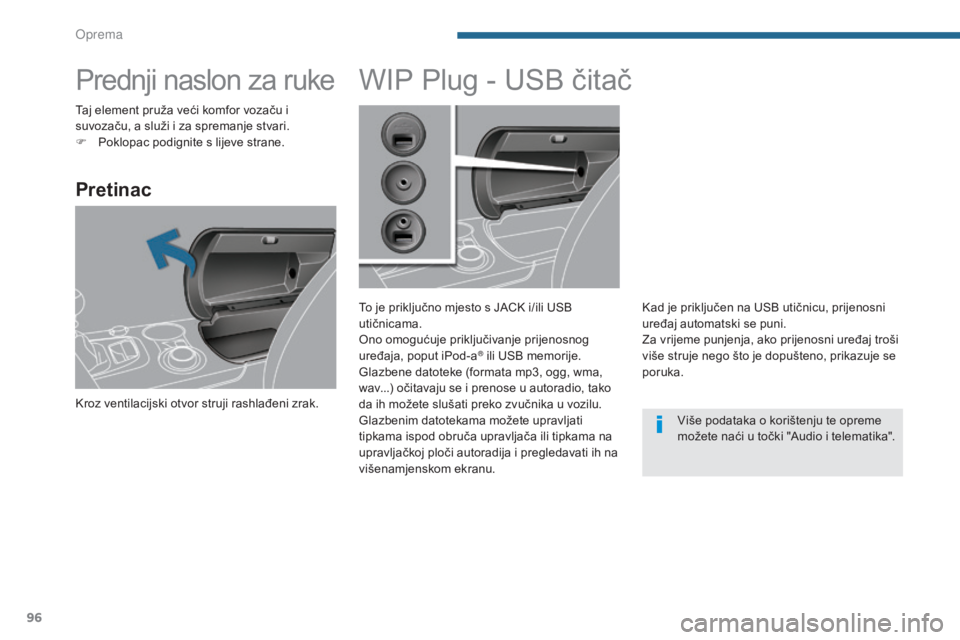

Prednji naslon za ruke
Pretinac
Kroz ventilacijski otvor struji rashlađeni zrak.
WIP Plug - USB čitač
To je priključno mjesto s JACK i/ili USB
utičnicama.
Ono omogućuje priključivanje prijenosnog
uređaja, poput iPod-a
® ili USB memorije.
Glazbene datoteke (formata mp3, ogg, wma,
wav...) očitavaju se i prenose u autoradio, tako
da ih možete slušati preko zvučnika u vozilu.
Glazbenim datotekama možete upravljati
tipkama ispod obruča upravljača ili tipkama na
upravljačkoj ploči autoradija i pregledavati ih na
višenamjenskom ekranu. Kad je priključen na USB utičnicu, prijenosni
uređaj automatski se puni.
Za vrijeme punjenja, ako prijenosni uređaj troši
više struje nego što je dopušteno, prikazuje se
poruka.
Taj element pruža veći komfor vozaču i
suvozaču, a služi i za spremanje stvari.
F

P

oklopac podignite s lijeve strane.
Više podataka o korištenju te opreme
možete naći u točki "Audio i telematika".
Oprema

97
3008_hr_Chap05_amenagements_ed01-2015

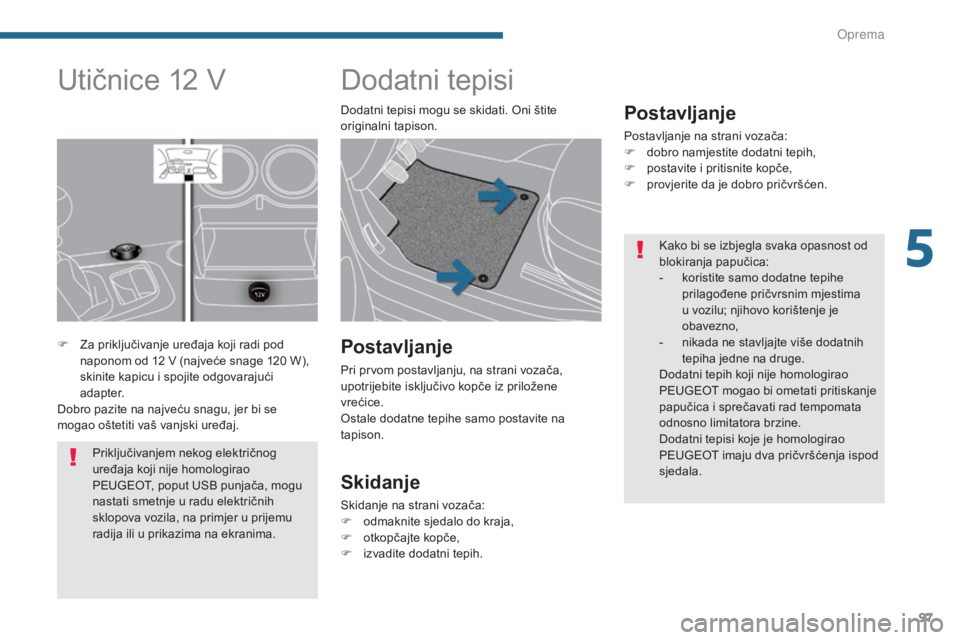

Dodatni tepisi
Postavljanje
Postavljanje na strani vozača:
F d obro namjestite dodatni tepih,
F

p
ostavite i pritisnite kopče,
F

p
rovjerite da je dobro pričvršćen.
Postavljanje
Pri prvom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene
vrećice.
Ostale dodatne tepihe samo postavite na
tapison.
Skidanje
Skidanje na strani vozača:
F o dmaknite sjedalo do kraja,
F

o
tkopčajte kopče,
F

i
zvadite dodatni tepih.
Utičnice 12 V
F Za priključivanje uređaja koji radi pod naponom od 12 V (najveće snage 120 W),
skinite kapicu i spojite odgovarajući
adapter.
Dobro pazite na najveću snagu, jer bi se
mogao oštetiti vaš vanjski uređaj. Dodatni tepisi mogu se skidati. Oni štite
originalni tapison.
Kako bi se izbjegla svaka opasnost od
blokiranja papučica:
-
k
oristite samo dodatne tepihe
prilagođene pričvrsnim mjestima
u vozilu; njihovo korištenje je
obavezno,
- n ikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati pritiskanje
papučica i sprečavati rad tempomata
odnosno limitatora brzine.
Dodatni tepisi koje je homologirao
PEUGEOT imaju dva pričvršćenja ispod
sjedala.
Priključivanjem nekog električnog
uređaja koji nije homologirao
PEUGEOT, poput USB punjača, mogu
nastati smetnje u radu električnih
sklopova vozila, na primjer u prijemu
radija ili u prikazima na ekranima.
5
O

98
3008_hr_Chap05_amenagements_ed01-2015

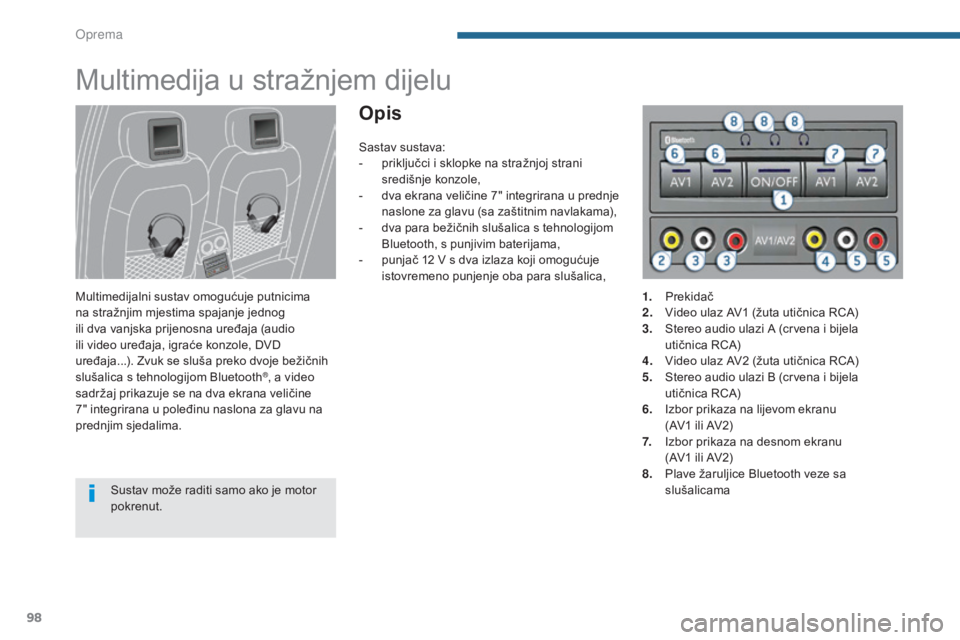

Multimedija u stražnjem dijelu
Multimedijalni sustav omogućuje putnicima
na stražnjim mjestima spajanje jednog
ili dva vanjska prijenosna uređaja (audio
ili video uređaja, igraće konzole, DVD
uređaja...). Zvuk se sluša preko dvoje bežičnih
slušalica s tehnologijom Bluetooth
®, a video
sadržaj prikazuje se na dva ekrana veličine
7"

integrirana u poleđinu naslona za glavu na
prednjim sjedalima.
Opis
Sustav može raditi samo ako je motor
pokrenut. Sastav sustava:
-

p
riključci i sklopke na stražnjoj strani
središnje konzole,
-
d
va ekrana veličine 7" integrirana u prednje
naslone za glavu (sa zaštitnim navlakama),
-
d
va para bežičnih slušalica s tehnologijom
Bluetooth, s punjivim baterijama,
-
p
unjač 12 V s dva izlaza koji omogućuje
istovremeno punjenje oba para slušalica,
1.
P
rekidač
2.
V
ideo ulaz AV1 (žuta utičnica RCA)
3.
S
tereo audio ulazi A (crvena i bijela
utičnica RCA)
4.
V
ideo ulaz AV2 (žuta utičnica RCA)
5.
S
tereo audio ulazi B (crvena i bijela
utičnica RCA)
6.
I
zbor prikaza na lijevom ekranu
(AV1 ili AV2)
7.
I
zbor prikaza na desnom ekranu
(AV1 ili AV2)
8.
P
lave žaruljice Bluetooth veze sa
slušalicama
Oprema

99
3008_hr_Chap05_amenagements_ed01-2015
1. Prekidač ekrana
2. Tipke za podešavanje slike
Na slušalicama se nalazi prekidač,
plava žaruljica veze i birač kanala
(A ili B).
Rad
F Uz pokrenut motor, priključite prijenosni uređaj na konektore RCA (na primjer, s
AV1
na lijevoj strani).
F

P
ritisnite prekidač na upravljačkoj ploči.
Pali se žaruljica, kao i žaruljice AV1.
F

D
uže pritisnite prekidač, njegova žaruljica
bljeska plavom bojom.
F

D
uže pritisnite prekidač na upravljačkoj
ploči. Sparivanje sa slušalicama
je završeno kad plave žaruljice na
slušalicama i na sustavu postanu stalno
upaljene.
F

P
onovite postupak za druge slušalice.
F

P
ritisnite prekidač na ekranu ako je
priključen video uređaj.
F

P
okrenite reprodukciju na prijenosnom
uređaju. Na multimedijalni sustav mogu se spojiti
i treće slušalice Bluetooth, koje nisu
priložene.
Kad je sjedalo suvozača u položaju
stolića, preporučuje se zaštititi ekran
priloženim navlakama.
Te navlake služe i za prekrivanje svakog
ekrana.
F

V
ideo izvor može se promijeniti u svakom
trenutku (tipkom 6 ili 7 na upravljačkoj
ploči: pali se žaruljica izabranog izvora).
Isto vrijedi i za audio kanal (pomoću birača
na slušalicama).
5
Oprema

100
3008_hr_Chap05_amenagements_ed01-2015

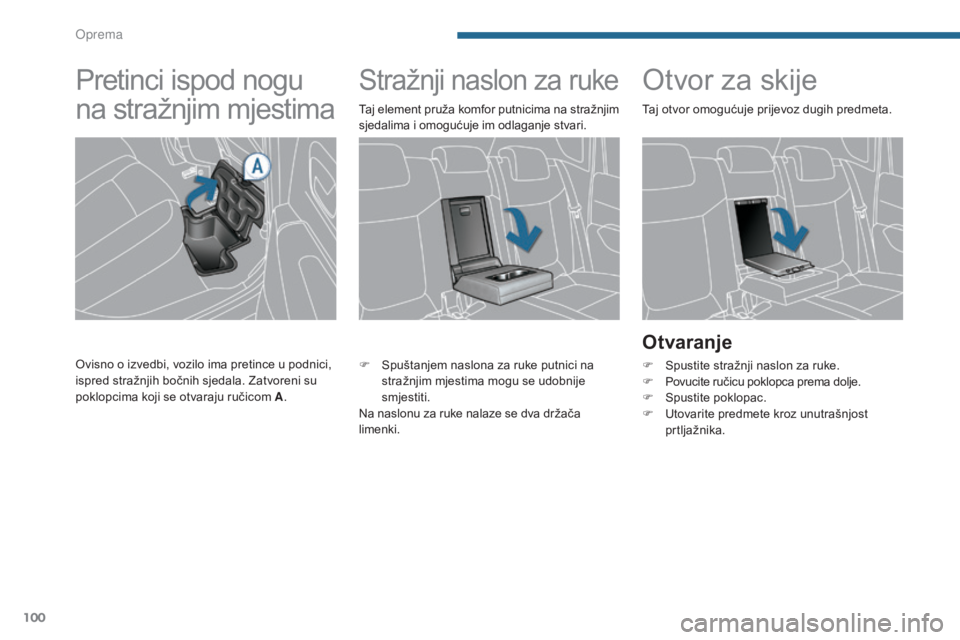

Stražnji naslon za rukeOtvor za skije
Otvaranje
F Spustite stražnji naslon za ruke.
F P ovucite ručicu poklopca prema dolje.
F

Sp
ustite poklopac.
F

U
tovarite predmete kroz unutrašnjost
prtljažnika.
F
S
puštanjem naslona za ruke putnici na
stražnjim mjestima mogu se udobnije
smjestiti.
Na naslonu za ruke nalaze se dva držača
limenki. Taj element pruža komfor putnicima na stražnjim
sjedalima i omogućuje im odlaganje stvari. Taj otvor omogućuje prijevoz dugih predmeta.
Pretinci ispod nogu
na stražnjim mjestima
Ovisno o izvedbi, vozilo ima pretince u podnici,
ispred stražnjih bočnih sjedala. Zatvoreni su
poklopcima koji se otvaraju ručicom A
.
Oprema

101
3008_hr_Chap05_amenagements_ed01-2015
Automatski
Pritiskom na sklopku sjenilo se potpuno
otvara odnosno zatvara. Ponovnim pritiskom
pomicanje se prekida.

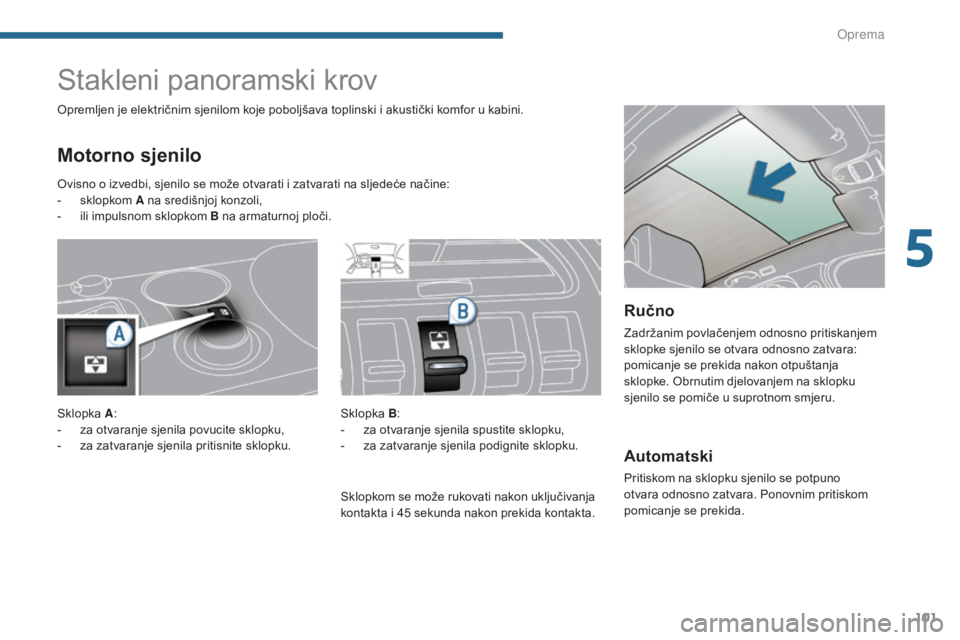

Stakleni panoramski krov
Motorno sjenilo
Opremljen je električnim sjenilom koje poboljšava toplinski i akustički komfor u kabini.Sklopka B:
-

z
a otvaranje sjenila spustite sklopku,
-

z
a zatvaranje sjenila podignite sklopku.
Ručno
Zadržanim povlačenjem odnosno pritiskanjem
sklopke sjenilo se otvara odnosno zatvara:
pomicanje se prekida nakon otpuštanja
sklopke. Obrnutim djelovanjem na sklopku
sjenilo se pomiče u suprotnom smjeru.
Ovisno o izvedbi, sjenilo se može otvarati i zatvarati na sljedeće načine:
-
s

klopkom
A na središnjoj konzoli,
-

i

li impulsnom sklopkom B na armaturnoj ploči.
Sklopka A:
-

z

a otvaranje sjenila povucite sklopku,
-

z

a zatvaranje sjenila pritisnite sklopku. Sklopkom se može rukovati nakon uključivanja
kontakta i 45

sekunda nakon prekida kontakta.
5
Oprema

102
3008_hr_Chap05_amenagements_ed01-2015
Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku prilikom
zatvaranja, ono će se zaustaviti i malo vratiti
natrag.
Reinicijalizacija: nakon ponovnog spajanja
akumulatora ili u slučaju neispravnosti za
vrijeme pomicanja sjenila, možda će biti
potrebno reinicijalizirati sustav:
F

P
ritisnite sklopku do potpunog zatvaranja ili
otvaranja sjenila.
F

D
ržite sklopku pritisnutu najmanje
3
sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvrđuje
njegova reinicijalizacija. Ako se sjenilo bezrazložno otvori
prilikom zatvaranja, odmah nakon
njegova zaustavljanja.
F

P
ovlačite sklopku do potpunog
otvaranja sjenila.
F

P
ritisnite sklopku do potpunog
zatvaranja sjenila.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.
U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno ga je
pokrenuti u suprotnom smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko i ništa ne ometa
njegovo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom pomicanja
sjenila.
O
