2015.5. PEUGEOT 3008 Manual del propietario (in Spanish)

183
3008_es_Chap09_verifications_ed01-2015
Sistema anticonfusión de carburante (diésel)*
Al introducir la pistola de gasolina en un
depósito diésel, esta hace tope con la válvula.
El sistema permanece bloqueado, impidiendo
el llenado.
No insista e introduzca una pistola de diésel. Dispositivo mecánico que impide repostar gasolina en un vehículo que funcione con gasoil,
evitando así los daños que este tipo de incidente ocasiona en el motor.
El sistema anticonfusión, situado en la entrada del depósito, puede verse al retirar el tapón.
Funcionamiento
Es posible utilizar una garrafa para
llenar el depósito.
Para garantizar un correcto repostaje,
acerque la boquilla de la garrafa sin
ponerla en contacto directo con la
válvula del sistema anticonfusión y
vierta el carburante lentamente.
Desplazamientos al extranjero
Debido a que las pistolas de repostaje de
diésel pueden ser diferentes según el país, el
sistema anticonfusión de carburante puede
imposibilitar el llenado del depósito.
No todos los vehículos con motor diésel van
equipados con sistema anticonfusión de
carburante, por ese motivo, en caso de viajar
al extranjero, se aconseja comprobar en la red
PEUGEOT si el vehículo se adecúa a los equipos
de distribución del país por el cual va a circular.
* Según el país de comercialización.
9
Revisiones

184
3008_es_Chap09_verifications_ed01-2015
Inmovilización por falta de carburante (diésel)
Otros motores
F Efectúe un repostaje de al menos cinco litros de gasoil.
F

A
bra el capó.
F

S
i es necesario, suelte la tapa estilo del
motor para acceder a la bomba de cebado.
F

A
ccione la bomba de cebado hasta que se
endurezca (la primera vez que presione, el
sistema puede oponer resistencia).
F

A
ccione el motor de arranque para
que el motor se ponga en marcha (si el
motor no arranca a la primera, espere
aproximadamente 15


segundos y repita el
proceso).
F

S
i, tras varios intentos, el motor no
arranca, vuelva a accionar la bomba de
cebado y luego el arranque.
F

V
uelva a colocar la tapa estilo y fíjela.
F

C
ierre el capó.
Para los vehículos equipados con un motor
diésel, en caso de agotar la reserva, será
necesario cebar el circuito de carburante.
Para todas las versiones salvo BlueHDi,
consulte la imagen del compartimento motor
correspondiente.
Para más información relativa al
sistema anticonfusión de carburante
diésel, consulte el apartado
correspondiente.
Si el motor no arranca a la primera, no
insista y repita el procedimiento.
Motores BlueHDi
F Efectúe un repostaje de al menos cinco litros de gasoil.
F

P
onga el contacto (sin arrancar el motor).
F

E
spere 6

segundos aproximadamente y
corte el contacto.
F

R
epita la operación 10

veces.
F

A
ccione el motor de arranque hasta
arrancar el motor.
Revisiones

185
3008_es_Chap09_verifications_ed01-2015

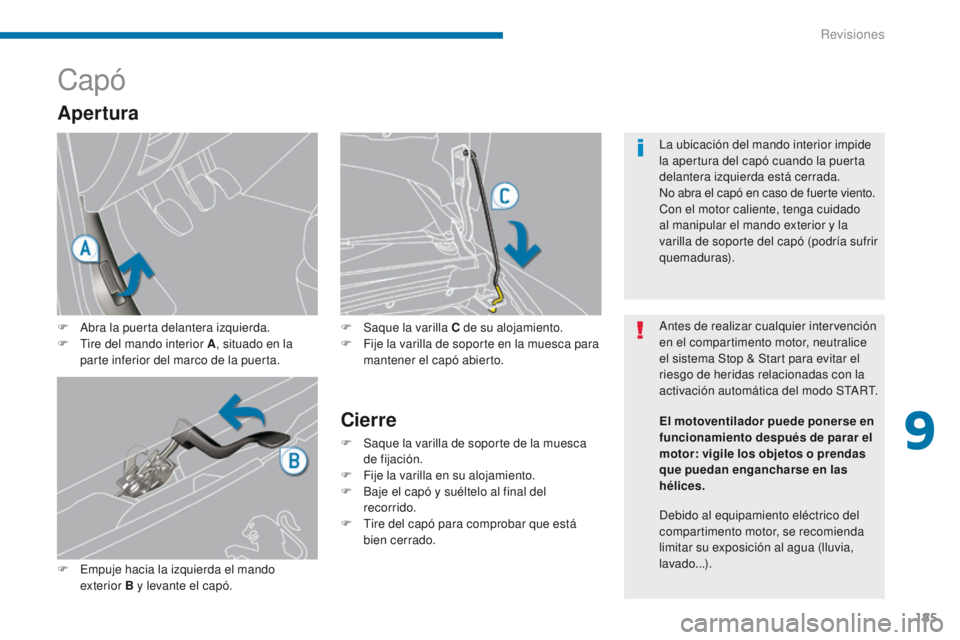

Capó
F Abra la puerta delantera izquierda.
F T ire del mando interior A , situado en la
parte inferior del marco de la puerta.
F

E
mpuje hacia la izquierda el mando
exterior B y levante el capó.
Cierre
F Saque la varilla de soporte de la muesca de fijación.
F

F
ije la varilla en su alojamiento.
F

B
aje el capó y suéltelo al final del
recorrido.
F

T
ire del capó para comprobar que está
bien cerrado.
Apertura
F Saque la varilla C de su alojamiento.
F F ije la varilla de soporte en la muesca para
mantener el capó abierto. Antes de realizar cualquier intervención
en el compartimento motor, neutralice
el sistema Stop & Start para evitar el
riesgo de heridas relacionadas con la
activación automática del modo START. La ubicación del mando interior impide
la apertura del capó cuando la puerta
delantera izquierda está cerrada.
No abra el capó en caso de fuerte viento.
Con el motor caliente, tenga cuidado
al manipular el mando exterior y la
varilla de soporte del capó (podría sufrir
quemaduras).
Debido al equipamiento eléctrico del
compartimento motor, se recomienda
limitar su exposición al agua (lluvia,
lavado...). El motoventilador puede ponerse en
funcionamiento después de parar el
motor: vigile los objetos o prendas
que puedan engancharse en las
hélices.
9
Revisiones

186
3008_es_Chap09_verifications_ed01-2015

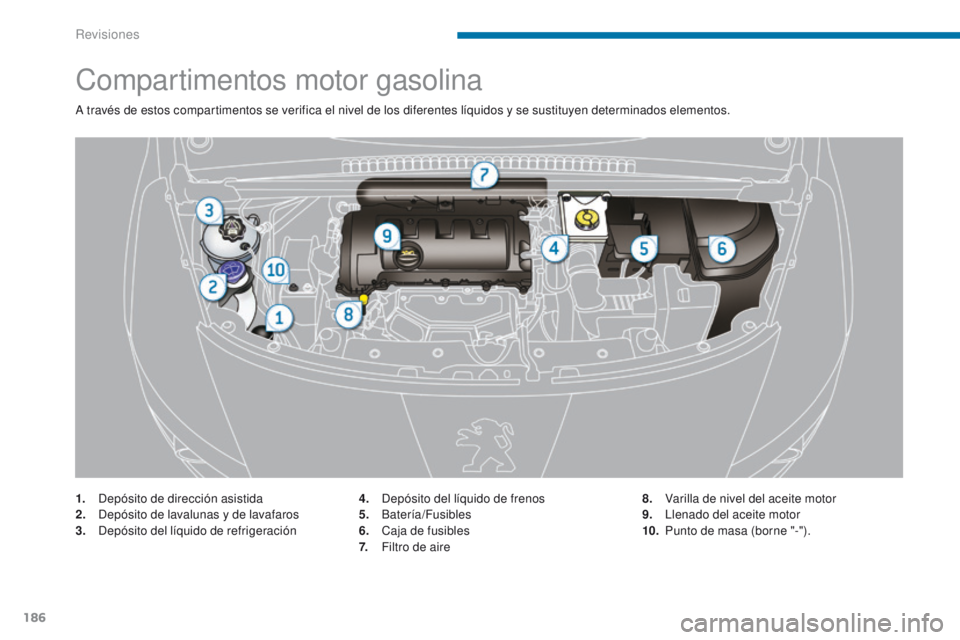

Compartimentos motor gasolina
A través de estos compartimentos se verifica el nivel de los diferentes líquidos y se sustituyen determinados elementos.
1.
D
epósito de dirección asistida
2.
D

epósito de lavalunas y de lavafaros
3.
D

epósito del líquido de refrigeración 4.
D

epósito del líquido de frenos
5.


Batería/Fusibles
6.
C

aja de fusibles
7.
F

iltro de aire8.
V

arilla de nivel del aceite motor
9.
L

lenado del aceite motor
10.
P

unto de masa (borne "-").
Revisiones

187
3008_es_Chap09_verifications_ed01-2015
Compartimentos motor diésel
A través de estos compartimentos se verifica el nivel de los diferentes líquidos, se sustituyen determinados elementos y se ceba el depósito de carburante.
1.
D
epósito de dirección asistida
2.
D

epósito de lavalunas y lavafaros
3.
D

epósito del líquido de refrigeración
4.
D

epósito del líquido de frenos 5.


Batería/Fusibles
6.
C

aja de fusibles
7.
F

iltro de aire
8.
V

arilla de nivel de aceite del motor9.
L

lenado de aceite del motor
10.
B

omba de cebado*
11.
P

unto de masa (borne "-")
* Según motorización.
9
Revisiones

188
3008_es_Chap09_verifications_ed01-2015

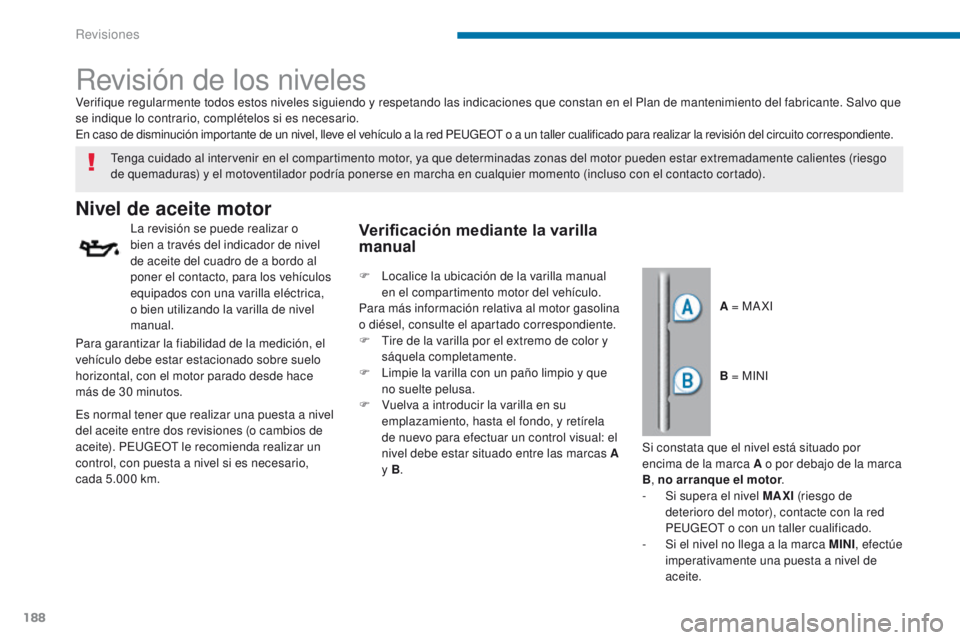

Revisión de los niveles
Nivel de aceite motor
La revisión se puede realizar o
bien a través del indicador de nivel
de aceite del cuadro de a bordo al
poner el contacto, para los vehículos
equipados con una varilla eléctrica,
o bien utilizando la varilla de nivel
manual.
Verifique regularmente todos estos niveles siguiendo y respetando las indicaciones que constan en el Plan de mantenimiento del fabricante. Salvo que
se indique lo contrario, complételos si es necesario.
En caso de disminución importante de un nivel, lleve el vehículo a la red PEUGEOT o a un taller cualificado para realizar la revisión del circuito correspondiente.
A = MA XI
Tenga cuidado al intervenir en el compartimento motor, ya que determinadas zonas del motor pueden estar extremadamente calientes (riesgo
de quemaduras) y el motoventilador podría ponerse en marcha en cualquier momento (incluso con el contacto cortado).
Para garantizar la fiabilidad de la medición, el
vehículo debe estar estacionado sobre suelo
horizontal, con el motor parado desde hace
más de 30 minutos. B = MINI
Es normal tener que realizar una puesta a nivel
del aceite entre dos revisiones (o cambios de
aceite). PEUGEOT le recomienda realizar un
control, con puesta a nivel si es necesario,
cada 5.000


km.Verificación mediante la varilla
manual
Si constata que el nivel está situado por
encima de la marca A o por debajo de la marca
B, no arranque el motor .
-

S
i supera el nivel MAXI (riesgo de
deterioro del motor), contacte con la red
PEUGEOT o con un taller cualificado.
-

S
i el nivel no llega a la marca MINI , efectúe
imperativamente una puesta a nivel de
aceite.
F

L

ocalice la ubicación de la varilla manual
en el compartimento motor del vehículo.
Para más información relativa al motor gasolina
o diésel, consulte el apartado correspondiente.
F

T

ire de la varilla por el extremo de color y
sáquela completamente.
F

L

impie la varilla con un paño limpio y que
no suelte pelusa.
F

V

uelva a introducir la varilla en su
emplazamiento, hasta el fondo, y retírela
de nuevo para efectuar un control visual: el
nivel debe estar situado entre las marcas A
y B .
Revisiones

189
3008_es_Chap09_verifications_ed01-2015

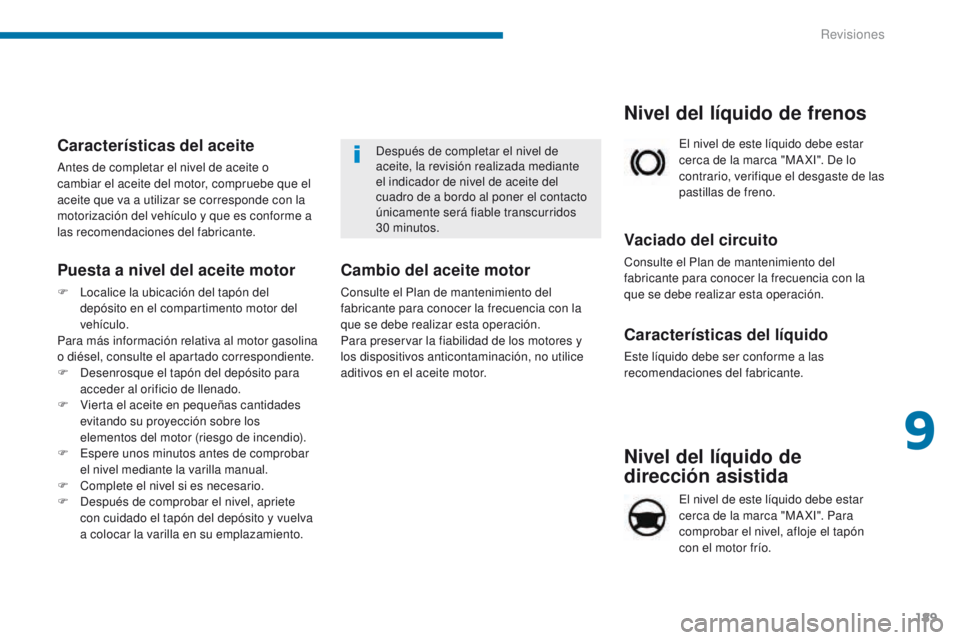

Nivel del líquido de
dirección asistida
El nivel de este líquido debe estar
cerca de la marca "MA XI". Para
comprobar el nivel, afloje el tapón
con el motor frío.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
Vaciado del circuito
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.El nivel de este líquido debe estar
cerca de la marca "MA XI". De lo
contrario, verifique el desgaste de las
pastillas de freno.
Nivel del líquido de frenos
Después de completar el nivel de
aceite, la revisión realizada mediante
el indicador de nivel de aceite del
cuadro de a bordo al poner el contacto
únicamente será fiable transcurridos
30


minutos.Características del aceite
Antes de completar el nivel de aceite o
cambiar el aceite del motor, compruebe que el
aceite que va a utilizar se corresponde con la
motorización del vehículo y que es conforme a
las recomendaciones del fabricante.
Cambio del aceite motor
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Para preservar la fiabilidad de los motores y
los dispositivos anticontaminación, no utilice
aditivos en el aceite motor.
Puesta a nivel del aceite motor
F Localice la ubicación del tapón del depósito en el compartimento motor del
vehículo.
Para más información relativa al motor gasolina
o diésel, consulte el apartado correspondiente.
F

D
esenrosque el tapón del depósito para
acceder al orificio de llenado.
F

V
ierta el aceite en pequeñas cantidades
evitando su proyección sobre los
elementos del motor (riesgo de incendio).
F

E
spere unos minutos antes de comprobar
el nivel mediante la varilla manual.
F

C
omplete el nivel si es necesario.
F

D
espués de comprobar el nivel, apriete
con cuidado el tapón del depósito y vuelva
a colocar la varilla en su emplazamiento.
9
Revisiones

190
3008_es_Chap09_verifications_ed01-2015

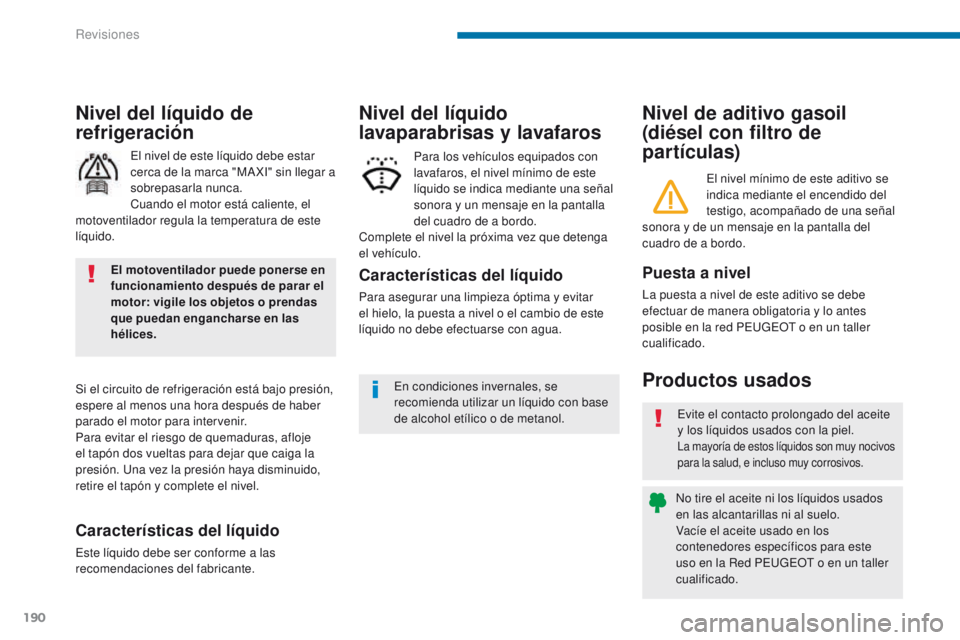

Nivel de aditivo gasoil
(diésel con filtro de
partículas)
Productos usados
Puesta a nivel
La puesta a nivel de este aditivo se debe
efectuar de manera obligatoria y lo antes
posible en la red PEUGEOT o en un taller
cualificado.
Características del líquido
Para asegurar una limpieza óptima y evitar
el hielo, la puesta a nivel o el cambio de este
líquido no debe efectuarse con agua.Para los vehículos equipados con
lavafaros, el nivel mínimo de este
líquido se indica mediante una señal
sonora y un mensaje en la pantalla
del cuadro de a bordo.
Complete el nivel la próxima vez que detenga
el vehículo.
Nivel del líquido
lavaparabrisas y lavafaros
El nivel mínimo de este aditivo se
indica mediante el encendido del
testigo, acompañado de una señal
sonora y de un mensaje en la pantalla del
cuadro de a bordo.
Evite el contacto prolongado del aceite
y los líquidos usados con la piel.
La mayoría de estos líquidos son muy nocivos
para la salud, e incluso muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red PEUGEOT o en un taller
cualificado.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante. El nivel de este líquido debe estar
cerca de la marca "MA XI" sin llegar a
sobrepasarla nunca.
Cuando el motor está caliente, el
motoventilador regula la temperatura de este
líquido.
Si el circuito de refrigeración está bajo presión,
espere al menos una hora después de haber
parado el motor para intervenir.
Para evitar el riesgo de quemaduras, afloje
el tapón dos vueltas para dejar que caiga la
presión. Una vez la presión haya disminuido,
retire el tapón y complete el nivel.
Nivel del líquido de
refrigeración
El motoventilador puede ponerse en
funcionamiento después de parar el
motor: vigile los objetos o prendas
que puedan engancharse en las
hélices.
En condiciones invernales, se
recomienda utilizar un líquido con base
de alcohol etílico o de metanol.
Revisiones
