Sõiduki hooldamine247
NrAhel50Esitulede reguleerimine / kohan‐
duvad esituled51Õhusiiber52Lisasoojendi / diiselmootor53Käigukasti juhtplokk / mootori
juhtplokk54Vaakumpump / näidikuplokk /
soojendussüsteem / kliimasead‐
mesüsteem
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada kate ja pöörata see alla.

248Sõiduki hooldamine
NrAhel1Püsikiiruse regulaator / kiiruspii‐
rang / adaptiivne püsikiiruse
regulaator / juhtseadised roolil2Välisvalgustus / kere juhtmoodul3Välisvalgustus / kere juhtmoodul4Infotainment-süsteem5Infotainment-süsteem / näidik6Pistikupesa / sigaretisüütel7Pistikupesa8Vasak lähituli / kere juhtmoodul9Parem lähituli / kere juhtmoodul / turvapadja moodul10Ukselukud / kere juhtmoodul11Siseventilaator12–13–14Diagnostikapistik15Turvapadi16Pistikupesa17Kliimaseadmesüsteem18LogistikaNrAhel19Kere juhtmoodul20Kere juhtmoodul21Näidikuplokk / vargusvastane
alarmsüsteem22Süüteandur23Kere juhtmoodul24Kere juhtmoodul25–26–

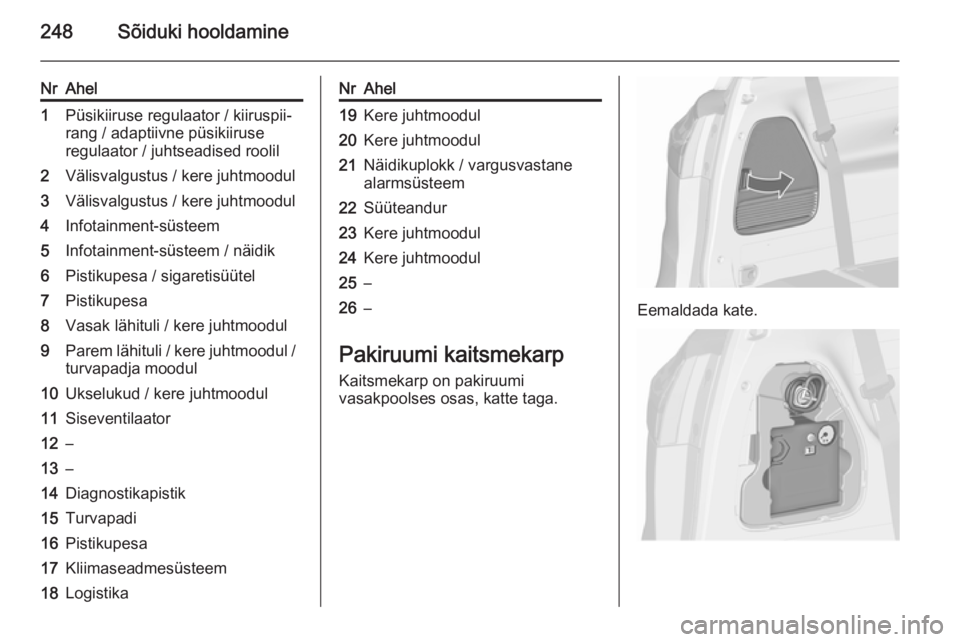

Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.

Sõiduki hooldamine249
Kui varustuses on
rehviparanduskomplekt, võtke kogu
karp välja.
Kaitsmete ülesandedNrAhel1–2Haagise pistikupesa3Parkimisabi4Selektiivne katalüütiline redut‐
seerimissüsteem5–6–7Elektriajamiga iste8–9Selektiivne katalüütiline redut‐
seerimissüsteem10Lämmastikoksiidi andur11Haagise moodul / haagise pisti‐
kupesa12Haagisemoodul13Haagise pistikupesa14–15–16Sisepeegel / tahavaatekaamera17PistikupesaNrAhel18–19Rooliratta soojendus20Päikesevari21Soojendusega esiistmed22–23–24Selektiivne katalüütiline redut‐
seerimissüsteem25–26–27–28–29–30–31–32Aktiivamortisaatorite süsteem /
sõidurajalt kõrvalekaldumise
hoiatussüsteem

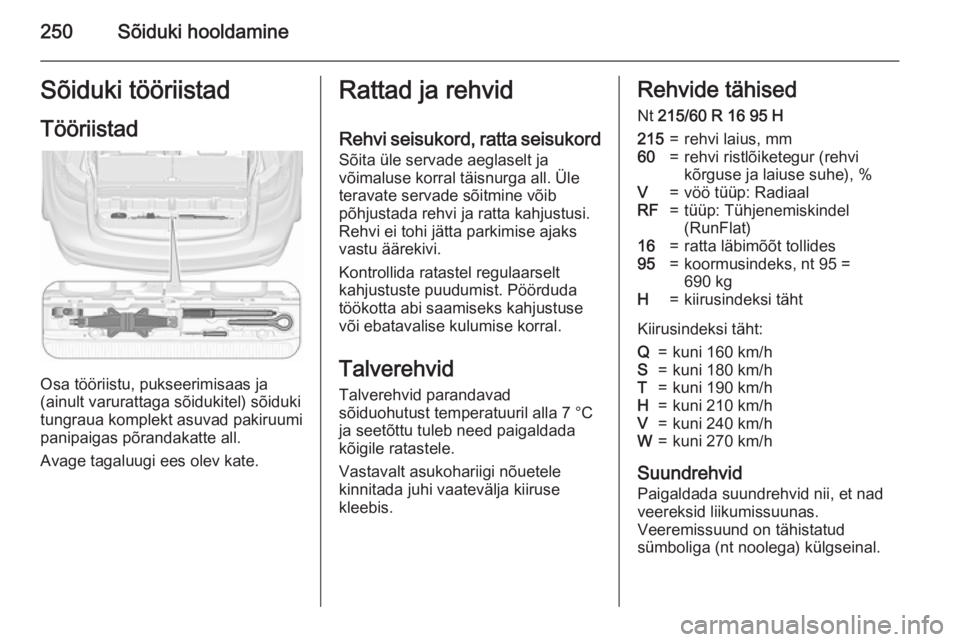

250Sõiduki hooldamineSõiduki tööriistad
Tööriistad
Osa tööriistu, pukseerimisaas ja
(ainult varurattaga sõidukitel) sõiduki
tungraua komplekt asuvad pakiruumi
panipaigas põrandakatte all.
Avage tagaluugi ees olev kate.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks vastu äärekivi.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Pöörduda
töökotta abi saamiseks kahjustuse või ebatavalise kulumise korral.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.Rehvide tähised
Nt 215/60 R 16 95 H215=rehvi laius, mm60=rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %V=vöö tüüp: RadiaalRF=tüüp: Tühjenemiskindel
(RunFlat)16=ratta läbimõõt tollides95=koormusindeks, nt 95 =
690 kgH=kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/h
Suundrehvid
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.

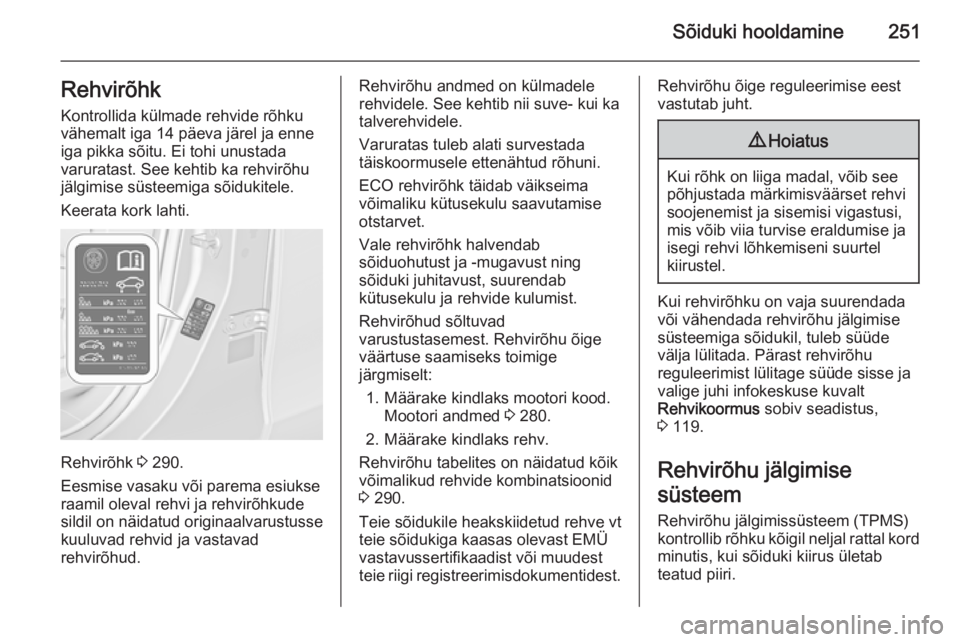

Sõiduki hooldamine251RehvirõhkKontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 290.
Eesmise vasaku või parema esiukse
raamil oleval rehvi ja rehvirõhkude
sildil on näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 280.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 290.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada. Pärast rehvirõhu
reguleerimist lülitage süüde sisse ja
valige juhi infokeskuse kuvalt
Rehvikoormus sobiv seadistus,
3 119.
Rehvirõhu jälgimise
süsteem
Rehvirõhu jälgimissüsteem (TPMS)
kontrollib rõhku kõigil neljal rattal kord
minutis, kui sõiduki kiirus ületab
teatud piiri.

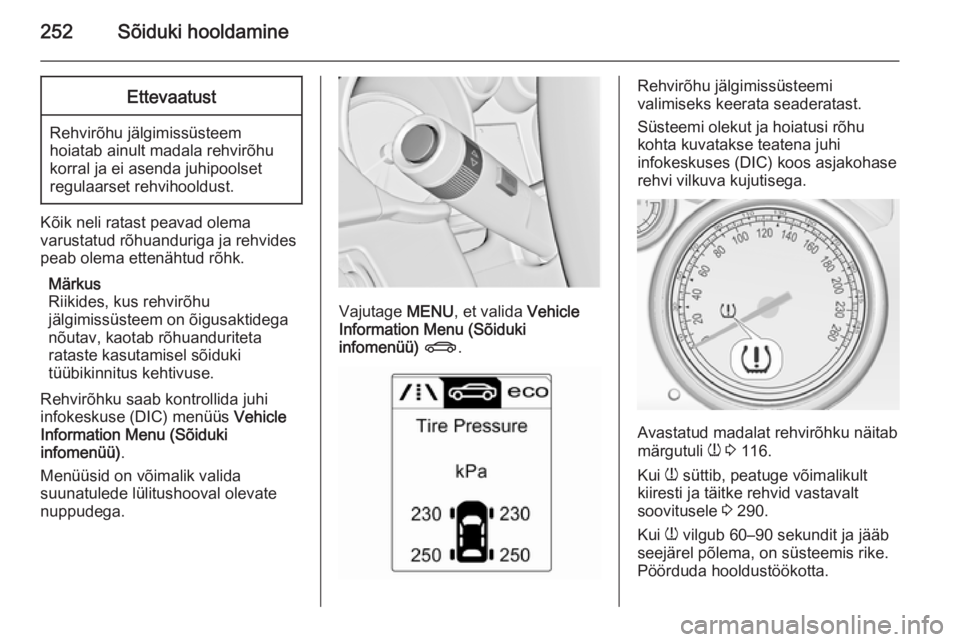

252Sõiduki hooldamineEttevaatust
Rehvirõhu jälgimissüsteemhoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse (DIC) menüüs Vehicle
Information Menu (Sõiduki
infomenüü) .
Menüüsid on võimalik valida
suunatulede lülitushooval olevate nuppudega.
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) X .
Rehvirõhu jälgimissüsteemi
valimiseks keerata seaderatast.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses (DIC) koos asjakohase rehvi vilkuva kujutisega.
Avastatud madalat rehvirõhku näitab
märgutuli w 3 116.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 290.
Kui w vilgub 60–90 sekundit ja jääb
seejärel põlema, on süsteemis rike. Pöörduda hooldustöökotta.

Sõiduki hooldamine253
Pärast rehvide täitmist võib olla
vajalik veidi sõita rehvirõhu väärtuste
uuendamiseks juhi infokeskuses. Sel
ajal võib süttida w.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast veidi
aega sõitmist, võib see näidata
madalat rõhku. Kontrollida
rehvirõhku.
Sõidukiteated 3 125.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Ajutisel varurattal pole rõhuandureid.
Rehvirõhu jälgimissüsteem nendel
ratastel ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem tööle.
Turul saadavate vedelate
rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.Välised suure võimsusega
raadioseadmed võivad segada
rehvirõhu jälgimissüsteemi.
Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Sissekeeratava
anduri puhul asendage ventiili
südamik ja rõngastihend.
Fiksaatoriga anduri puhul asendage
terve ventiili vars.

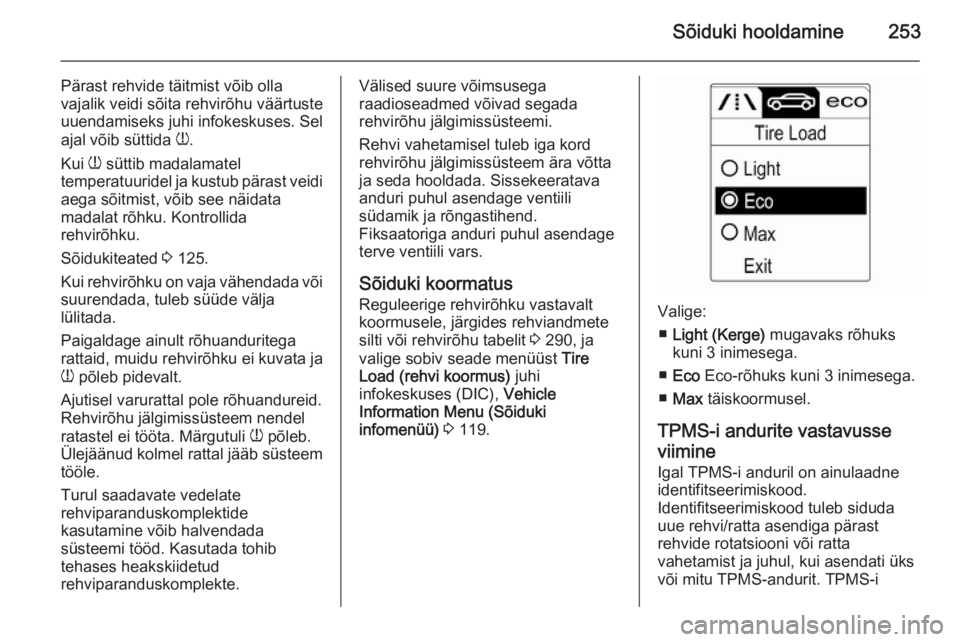

Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 290, ja
valige sobiv seade menüüst Tire
Load (rehvi koormus) juhi
infokeskuses (DIC), Vehicle
Information Menu (Sõiduki
infomenüü) 3 119.
Valige:
■ Light (Kerge) mugavaks rõhuks
kuni 3 inimesega.
■ Eco Eco-rõhuks kuni 3 inimesega.
■ Max täiskoormusel.
TPMS-i andurite vastavusse viimine
Igal TPMS-i anduril on ainulaadne
identifitseerimiskood.
Identifitseerimiskood tuleb siduda
uue rehvi/ratta asendiga pärast
rehvide rotatsiooni või ratta
vahetamist ja juhul, kui asendati üks
või mitu TPMS-andurit. TPMS-i

254Sõiduki hooldamine
andurid tuleb vastavusse viia ka
pärast varurehvi asendamist
teerehviga, milles on TPMS-i andur.
Pärast järgmist süüte sisselülitamist
peaksid rikke märgutuli w ja
hoiatusteade või -kood kaduma.
Andurite sidumiseks rehvi/ratta
asendiga kasutatakse TPMS-i
õppimistööriista järgmises
järjekorras: vasakpoolne esirehv, parempoolne esirehv, parempoolnetagarehv ja vasakpoolne tagarehv.
Suunatule märgutuli jooksva aktiivse
asendi juures vilgub kuni andur on
seotud.
Pöörduge hoolduseks või
õppimistööriista ostmiseks töökotta.
Esimese rehvi/ratta sidumiseks on
aega 2 minutit ja nelja rehvi/ratta
sidumiseks on aega kokku 5 minutit.
Kui kulub rohkem aega, peatub
vastavusse viimine ja seda tuleb
uuesti alustada.
TPMS-i andurite vastavusse
viimiseks toimige järgmiselt.1. Rakendage seisupidur;
automaatkäigukastiga sõiduki
puhul seade käigukang
asendisse P.
2. Keerake süüde sisse.
3. Vajutage suunatulede hooval MENU , et valida juhi infokeskuses
(DIC) Vehicle Information Menu
(Sõiduki infomenüü) .
4. Kerige seaderatast, et valida rehvirõhu menüü.
5. Andurite vastavusse viimise alustamiseks vajutage nuppu
SET/CLR . Peaks ilmuma teade,
milles teil palutakse protsessiga
nõustuda.
6. Valiku kinnitamiseks vajutage uuesti nuppu SET/CLR. Kostub
kaks helisignaali, mis näitab, et
vastuvõtja on õppimisrežiimis.
7. Alustage vasakpoolsest esirehvist.
8. Seadke õppimistööriist vastu rehvi külgseina, ventiili varre
lähedale. Seejärel vajutage
nuppu TPMS-i anduri
aktiveerimiseks. Helisignaali piiksnäitab, et anduri
identifitseerimiskood on selle
rehvi- ja rattaasendiga
vastavusse viidud.
9. Jätkake parempoolse esirehviga ja korrake 8. sammus kirjeldatud
toiminguid.
10. Jätkake parempoolse tagarehviga ja korrake
8. sammus kirjeldatud toiminguid.
11. Jätkake vasakpoolse tagumise rehviga ja korrake 8. sammus
kirjeldatud toiminguid.
Helisignaali kaks piiksu näitavad,
et anduri identifitseerimiskood on
vasakpoolse tagumise rehviga
vastavusse viidud, ning TPMS-i
andurite vastavusse viimine
lülitub välja.
12. Lülitage süüde välja.
13. Seadke kõigile neljale rehvile soovitatud õhurõhu tase, nagu
rehvirõhu kleebisel näidatud.
14. Veenduge, et rehvikoormuse olek
on seatud vastavalt valitud rõhule 3 119.
