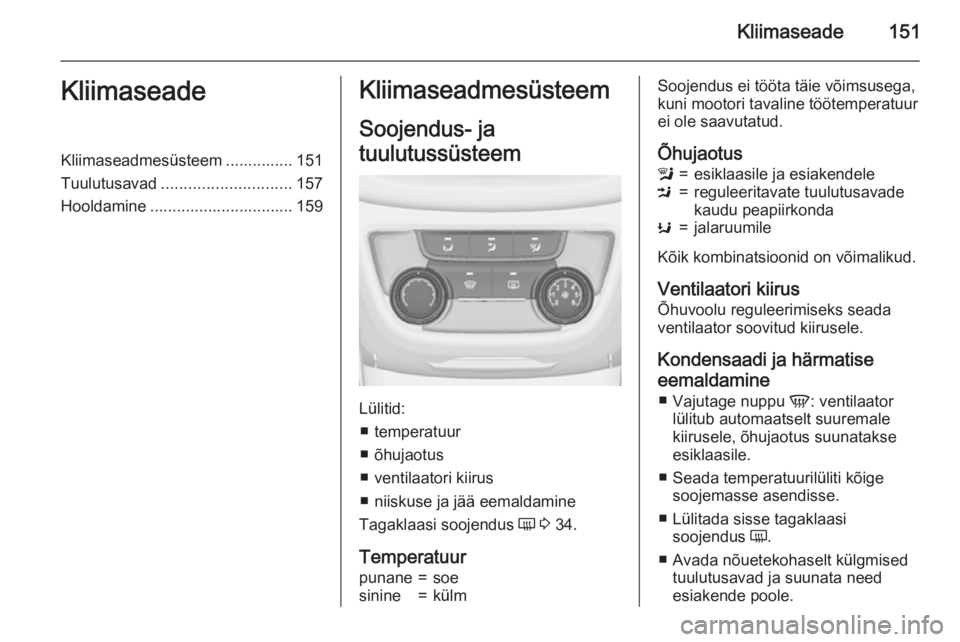

Kliimaseade151KliimaseadeKliimaseadmesüsteem ............... 151
Tuulutusavad ............................. 157
Hooldamine ................................ 159Kliimaseadmesüsteem
Soojendus- ja
tuulutussüsteem
Lülitid: ■ temperatuur
■ õhujaotus
■ ventilaatori kiirus
■ niiskuse ja jää eemaldamine
Tagaklaasi soojendus Ü 3 34.
Temperatuur
punane=soesinine=külmSoojendus ei tööta täie võimsusega,
kuni mootori tavaline töötemperatuur ei ole saavutatud.
Õhujaotusl=esiklaasile ja esiakendeleM=reguleeritavate tuulutusavade
kaudu peapiirkondaK=jalaruumile
Kõik kombinatsioonid on võimalikud.
Ventilaatori kiirus Õhuvoolu reguleerimiseks seada
ventilaator soovitud kiirusele.
Kondensaadi ja härmatise eemaldamine ■ Vajutage nuppu V: ventilaator
lülitub automaatselt suuremale kiirusele, õhujaotus suunatakse
esiklaasile.
■ Seada temperatuurilüliti kõige soojemasse asendisse.
■ Lülitada sisse tagaklaasi soojendus Ü.
■ Avada nõuetekohaselt külgmised tuulutusavad ja suunata need
esiakende poole.

152KliimaseadeKliimaseadmesüsteem
Lisaks soojendus- ja
tuulutussüsteemile on
kliimaseadmesüsteemis järgmised
nupud:
n=jahutus4=siseõhuringlus
Soojendusega istmed ß 3 44,
soojendusega rooliratas * 3 100.
Jahutus n
Jahutuse sisselülitamiseks vajutage
n . Sisselülitatud olekut näitab nupul
põlev märgutuli. Jahutus töötab ainult
sisselülitatud mootoriga ning kui
kliimaseadme ventilaator on sisse
lülitatud.
Jahutuse väljalülitamiseks vajutage
uuesti n.
Kliimaseadmesüsteem jahutab ja
kuivatab sisenevat õhku kohe, kui
välistemperatuur ületab veidi
külmumistemperatuuri. Nii saab
moodustuda kondensaat ja tilkuda
sõiduki alt.
Kui jahutamine või kuivatamine ei ole vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Aktiveeritud jahutus võib pärssida
automaatseiskumisi.
Siseõhu ringluse süsteem 4
Siseõhu ringlussüsteemi
aktiveerimiseks vajutage 4.
Sisselülitatud olekut näitab nupul olev märgutuli.
Siseõhu ringlussüsteemi
inaktiveerimiseks vajutage uuesti
4 .9Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Kui soojas ja väga niiskes
keskkonnas suunatakse esiklaasile
jahe õhk, võib esiklaasi välispind
uduseks tõmbuda. Kui esiklaasi
välispind tõmbub uduseks, lülitage
sisse esiklaasipuhasti ja lülitage
välja l.
Maksimaalne jahutus
Avada lühikeseks ajaks aken, et kuum õhk saaks kiiresti hajuda.
■ Lülitada sisse jahutus n.
■ Siseõhuringluse süsteem 4 on
sisse lülitatud.
■ Vajutada õhujaotuse valikulülitit M.

Kliimaseade153

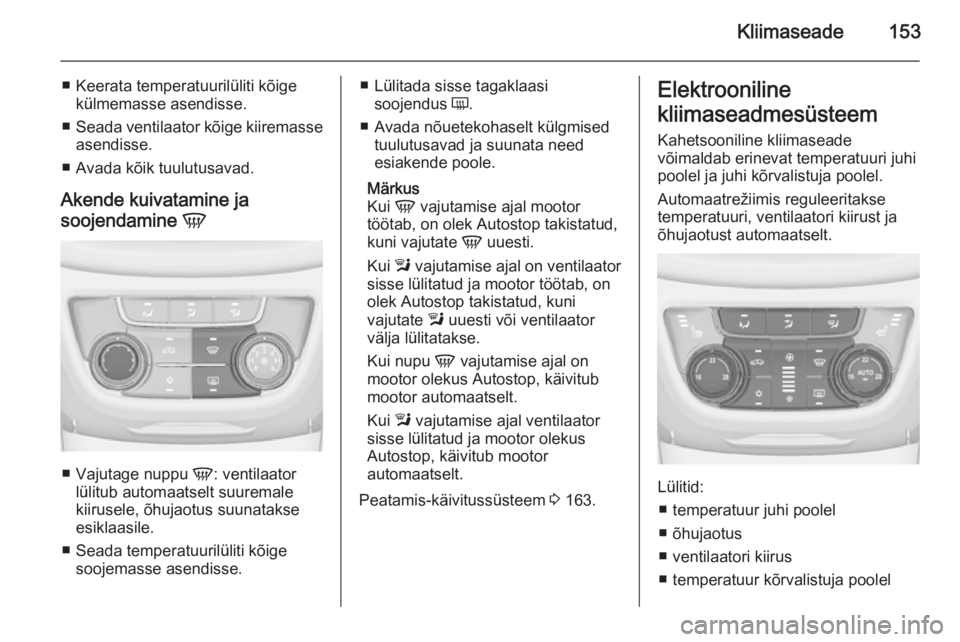

■ Keerata temperatuurilüliti kõigekülmemasse asendisse.
■ Seada ventilaator kõige kiiremasse
asendisse.
■ Avada kõik tuulutusavad.
Akende kuivatamine ja
soojendamine V
■
Vajutage nuppu V: ventilaator
lülitub automaatselt suuremale kiirusele, õhujaotus suunatakse
esiklaasile.
■ Seada temperatuurilüliti kõige soojemasse asendisse.
■ Lülitada sisse tagaklaasi
soojendus Ü.
■ Avada nõuetekohaselt külgmised tuulutusavad ja suunata need
esiakende poole.
Märkus
Kui V vajutamise ajal mootor
töötab, on olek Autostop takistatud,
kuni vajutate V uuesti.
Kui l vajutamise ajal on ventilaator
sisse lülitatud ja mootor töötab, on
olek Autostop takistatud, kuni
vajutate l uuesti või ventilaator
välja lülitatakse.
Kui nupu V vajutamise ajal on
mootor olekus Autostop, käivitub
mootor automaatselt.
Kui l vajutamise ajal ventilaator
sisse lülitatud ja mootor olekus
Autostop, käivitub mootor
automaatselt.
Peatamis-käivitussüsteem 3 163.Elektrooniline
kliimaseadmesüsteem
Kahetsooniline kliimaseade
võimaldab erinevat temperatuuri juhi
poolel ja juhi kõrvalistuja poolel.
Automaatrežiimis reguleeritakse
temperatuuri, ventilaatori kiirust ja
õhujaotust automaatselt.
Lülitid:
■ temperatuur juhi poolel
■ õhujaotus
■ ventilaatori kiirus
■ temperatuur kõrvalistuja poolel

154Kliimaseade

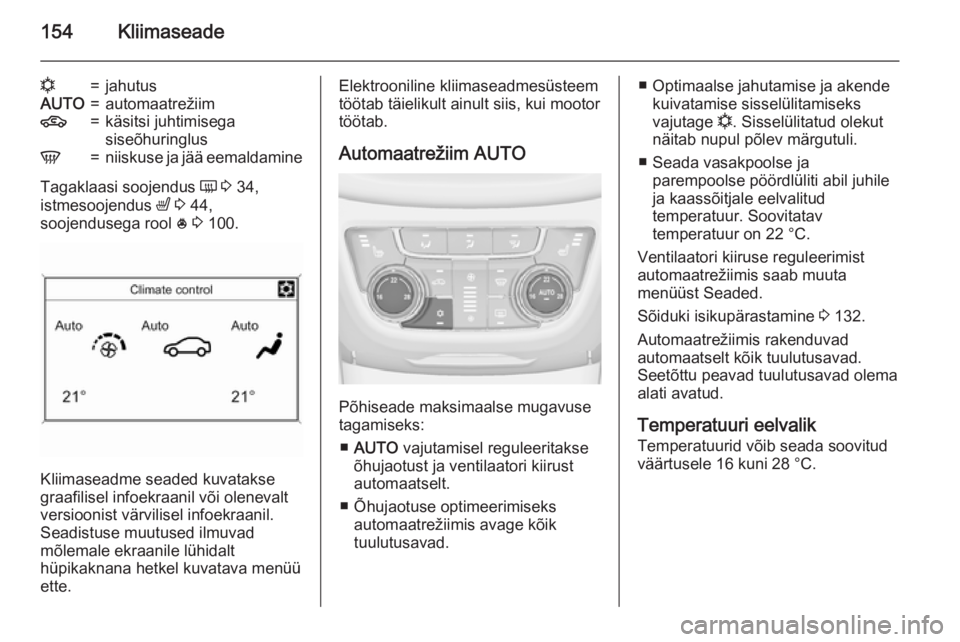

n=jahutusAUTO=automaatrežiim4=käsitsi juhtimisega
siseõhuringlusV=niiskuse ja jää eemaldamine
Tagaklaasi soojendus Ü 3 34,
istmesoojendus ß 3 44,
soojendusega rool * 3 100.
Kliimaseadme seaded kuvatakse
graafilisel infoekraanil või olenevalt
versioonist värvilisel infoekraanil. Seadistuse muutused ilmuvad
mõlemale ekraanile lühidalt
hüpikaknana hetkel kuvatava menüü
ette.
Elektrooniline kliimaseadmesüsteem
töötab täielikult ainult siis, kui mootor
töötab.
Automaatrežiim AUTO
Põhiseade maksimaalse mugavuse
tagamiseks:
■ AUTO vajutamisel reguleeritakse
õhujaotust ja ventilaatori kiirust
automaatselt.
■ Õhujaotuse optimeerimiseks automaatrežiimis avage kõik
tuulutusavad.
■ Optimaalse jahutamise ja akende
kuivatamise sisselülitamiseks
vajutage n. Sisselülitatud olekut
näitab nupul põlev märgutuli.
■ Seada vasakpoolse ja parempoolse pöördlüliti abil juhile
ja kaassõitjale eelvalitud
temperatuur. Soovitatav
temperatuur on 22 °C.
Ventilaatori kiiruse reguleerimist
automaatrežiimis saab muuta
menüüst Seaded.
Sõiduki isikupärastamine 3 132.
Automaatrežiimis rakenduvad
automaatselt kõik tuulutusavad.
Seetõttu peavad tuulutusavad olema
alati avatud.
Temperatuuri eelvalik
Temperatuurid võib seada soovitud
väärtusele 16 kuni 28 °C.

Kliimaseade155

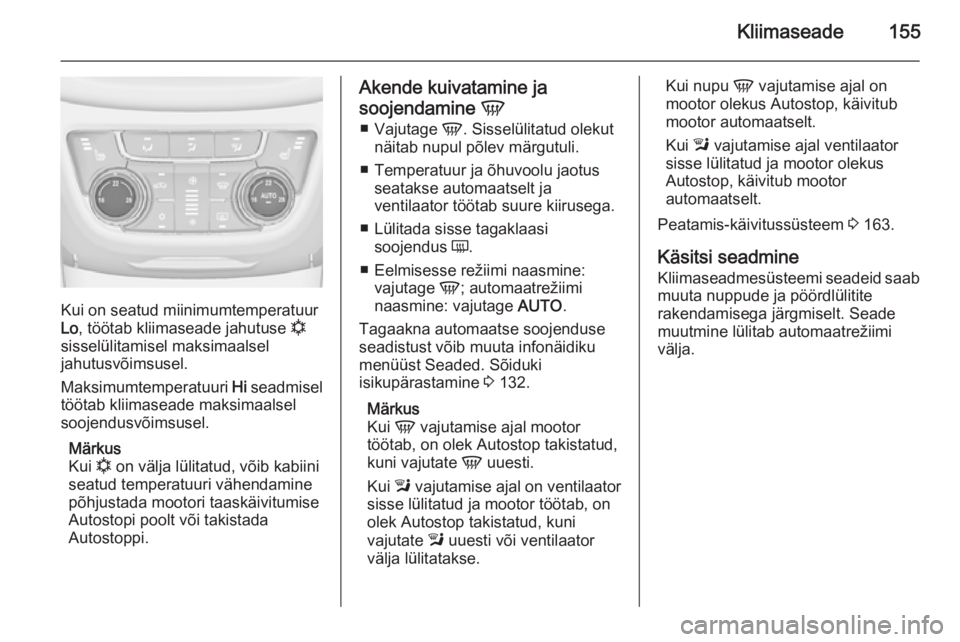

Kui on seatud miinimumtemperatuur
Lo , töötab kliimaseade jahutuse n
sisselülitamisel maksimaalsel
jahutusvõimsusel.
Maksimumtemperatuuri Hi seadmisel
töötab kliimaseade maksimaalsel
soojendusvõimsusel.
Märkus
Kui n on välja lülitatud, võib kabiini
seatud temperatuuri vähendamine
põhjustada mootori taaskäivitumise
Autostopi poolt või takistada
Autostoppi.
Akende kuivatamine ja
soojendamine V
■ Vajutage V. Sisselülitatud olekut
näitab nupul põlev märgutuli.
■ Temperatuur ja õhuvoolu jaotus seatakse automaatselt ja
ventilaator töötab suure kiirusega.
■ Lülitada sisse tagaklaasi soojendus Ü.
■ Eelmisesse režiimi naasmine: vajutage V; automaatrežiimi
naasmine: vajutage AUTO.
Tagaakna automaatse soojenduse
seadistust võib muuta infonäidiku
menüüst Seaded. Sõiduki
isikupärastamine 3 132.
Märkus
Kui V vajutamise ajal mootor
töötab, on olek Autostop takistatud,
kuni vajutate V uuesti.
Kui l vajutamise ajal on ventilaator
sisse lülitatud ja mootor töötab, on
olek Autostop takistatud, kuni
vajutate l uuesti või ventilaator
välja lülitatakse.Kui nupu V vajutamise ajal on
mootor olekus Autostop, käivitub mootor automaatselt.
Kui l vajutamise ajal ventilaator
sisse lülitatud ja mootor olekus
Autostop, käivitub mootor
automaatselt.
Peatamis-käivitussüsteem 3 163.
Käsitsi seadmine
Kliimaseadmesüsteemi seadeid saab muuta nuppude ja pöördlülitite
rakendamisega järgmiselt. Seade
muutmine lülitab automaatrežiimi
välja.

156Kliimaseade

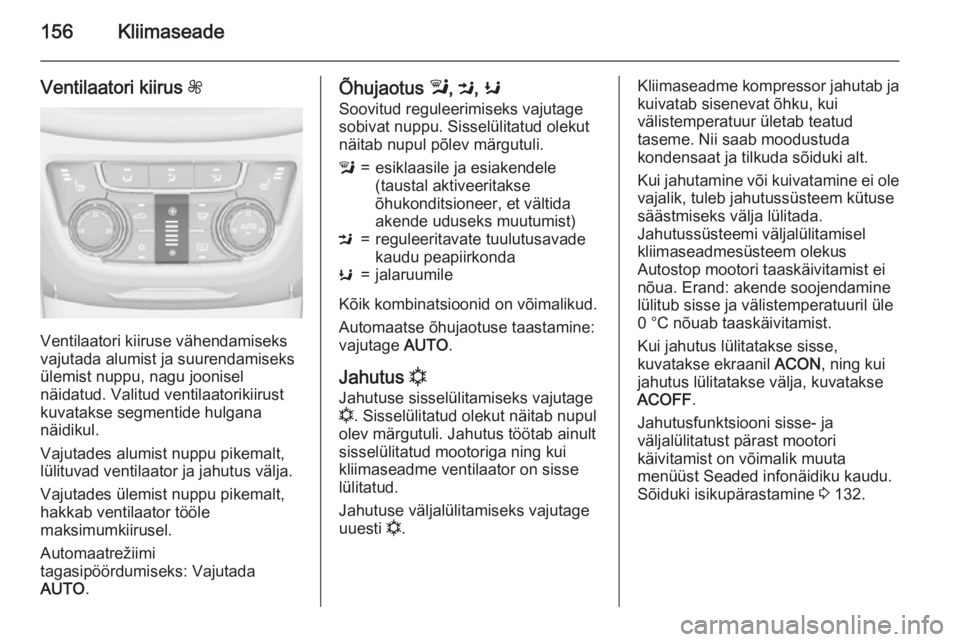

Ventilaatori kiirus Z
Ventilaatori kiiruse vähendamiseks
vajutada alumist ja suurendamiseks
ülemist nuppu, nagu joonisel
näidatud. Valitud ventilaatorikiirust
kuvatakse segmentide hulgana
näidikul.
Vajutades alumist nuppu pikemalt,
lülituvad ventilaator ja jahutus välja.
Vajutades ülemist nuppu pikemalt,
hakkab ventilaator tööle
maksimumkiirusel.
Automaatrežiimi
tagasipöördumiseks: Vajutada
AUTO .
Õhujaotus l, M , K
Soovitud reguleerimiseks vajutage sobivat nuppu. Sisselülitatud olekut
näitab nupul põlev märgutuli.l=esiklaasile ja esiakendele
(taustal aktiveeritakse
õhukonditsioneer, et vältida
akende uduseks muutumist)M=reguleeritavate tuulutusavade
kaudu peapiirkondaK=jalaruumile
Kõik kombinatsioonid on võimalikud.
Automaatse õhujaotuse taastamine:
vajutage AUTO.
Jahutus n
Jahutuse sisselülitamiseks vajutage
n . Sisselülitatud olekut näitab nupul
olev märgutuli. Jahutus töötab ainult
sisselülitatud mootoriga ning kui
kliimaseadme ventilaator on sisse
lülitatud.
Jahutuse väljalülitamiseks vajutage
uuesti n.
Kliimaseadme kompressor jahutab ja
kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.
Kui jahutamine või kuivatamine ei ole
vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Jahutussüsteemi väljalülitamisel
kliimaseadmesüsteem olekus
Autostop mootori taaskäivitamist ei
nõua. Erand: akende soojendamine
lülitub sisse ja välistemperatuuril üle
0 °C nõuab taaskäivitamist.
Kui jahutus lülitatakse sisse,
kuvatakse ekraanil ACON, ning kui
jahutus lülitatakse välja, kuvatakse
ACOFF .
Jahutusfunktsiooni sisse- ja
väljalülitatust pärast mootori
käivitamist on võimalik muuta
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 132.

Kliimaseade157

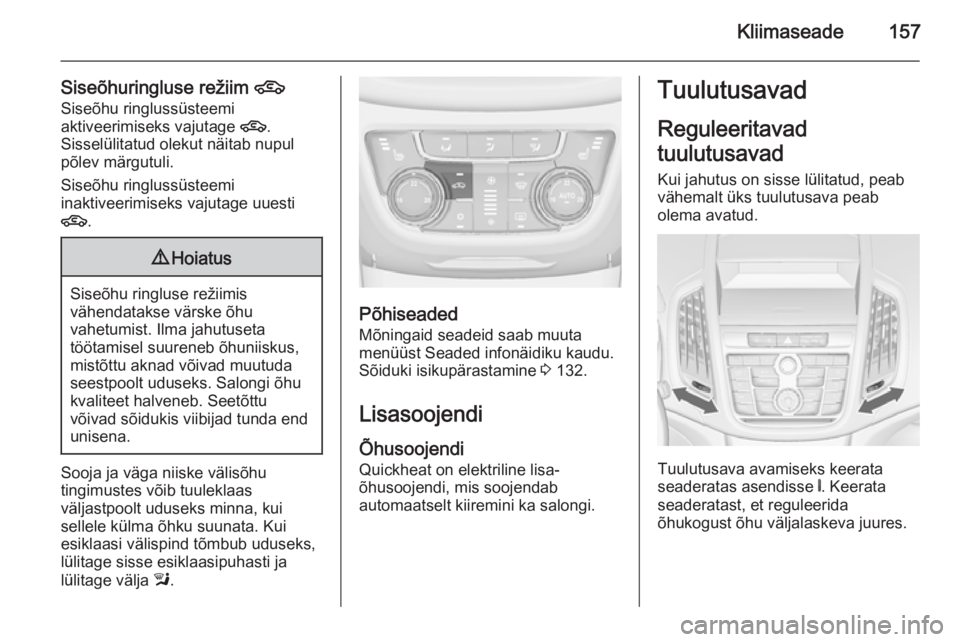

Siseõhuringluse režiim 4
Siseõhu ringlussüsteemi
aktiveerimiseks vajutage 4.
Sisselülitatud olekut näitab nupul
põlev märgutuli.
Siseõhu ringlussüsteemi
inaktiveerimiseks vajutage uuesti
4 .9Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Sooja ja väga niiske välisõhu
tingimustes võib tuuleklaas
väljastpoolt uduseks minna, kui
sellele külma õhku suunata. Kui
esiklaasi välispind tõmbub uduseks,
lülitage sisse esiklaasipuhasti ja
lülitage välja l.
Põhiseaded
Mõningaid seadeid saab muuta
menüüst Seaded infonäidiku kaudu. Sõiduki isikupärastamine 3 132.
Lisasoojendi
Õhusoojendi Quickheat on elektriline lisa-
õhusoojendi, mis soojendab
automaatselt kiiremini ka salongi.
Tuulutusavad
Reguleeritavad
tuulutusavad
Kui jahutus on sisse lülitatud, peab
vähemalt üks tuulutusava peab
olema avatud.
Tuulutusava avamiseks keerata
seaderatas asendisse B. Keerata
seaderatast, et reguleerida
õhukogust õhu väljalaskeva juures.

158Kliimaseade
Õhuvoolu suunamiseks tuleb ribisid
kallutada ja pöörata.
Tuulutusava sulgemiseks keerata
seaderatas asendisse 7.
Tagaistmetel sõitjate ventilaatorid on
esiistmete taga vasakul ja paremal
pool.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja külgakende all ning
jalaruumis.
