Sõitmine ja töörežiim199
Põlev märgutuli parkimisabi nupul
näitab, et süsteem on töövalmis.
Kui sõiduki kiirus ületab 11 km/h,
lülitatakse eesmine parkimisabi välja. Eesmine parkimisabi aktiveeritaksealati uuesti, kui sõiduki kiirus langeb
alla 11 km/h.
Märguanne
Süsteem hoiatab juhti sõiduki taga ja ees olevatest võimalikest ohtlikest
takistustest helisignaaliga.
Helisignaal kõlab tugevamalt sellelt
küljelt, kus sõiduk on takistusele
lähemal. Takistusele lähenedes
signaalid sagenevad. Kui vahemaa
on väiksem kui umbes 30 cm, muutub
heli pidevaks.
Peale selle võidakse kuvada kaugust
takistusteni juhi infokeskuses 3 119.
Kaugust ees ja taga asuva takistuseni
näitavad sõiduki ümber muutuvad
kaugusejooned.
Tagumistest takistustest antakse
märku nii akustiliselt kui ka
visuaalselt.
Eesmistest takistustest antakse
märku esmalt visuaalselt. Helisignaal antakse ka kaugustel alla 80 cm.
Kauguse kuvamist juhi infokeskuses
võivad takistada prioriteetsemad
sõidukiteated. Pärast nupu
SET/CLR vajutamist
suunatulehooval teate
heakskiitmiseks ilmub kauguse näit uuesti.
Väljalülitamine
Kui tagasikäik välja lülitada, lülitub
tagumine parkimisabi automaatselt
välja.
Eesmine parkimisabi lülitatakse
automaatselt välja ka kiirusel üle
11 km/h.
Käsitsi inaktiveerimiseks vajutage
lühidalt D.
Kui süsteem on välja lülitatud, nupu märgutuli ei põle.
Lisaks kuvatakse juhi infokeskuses
Park Assist Off (Parkimisabi välja
lülitatud) , kui süsteem käsitsi välja
lülitada.

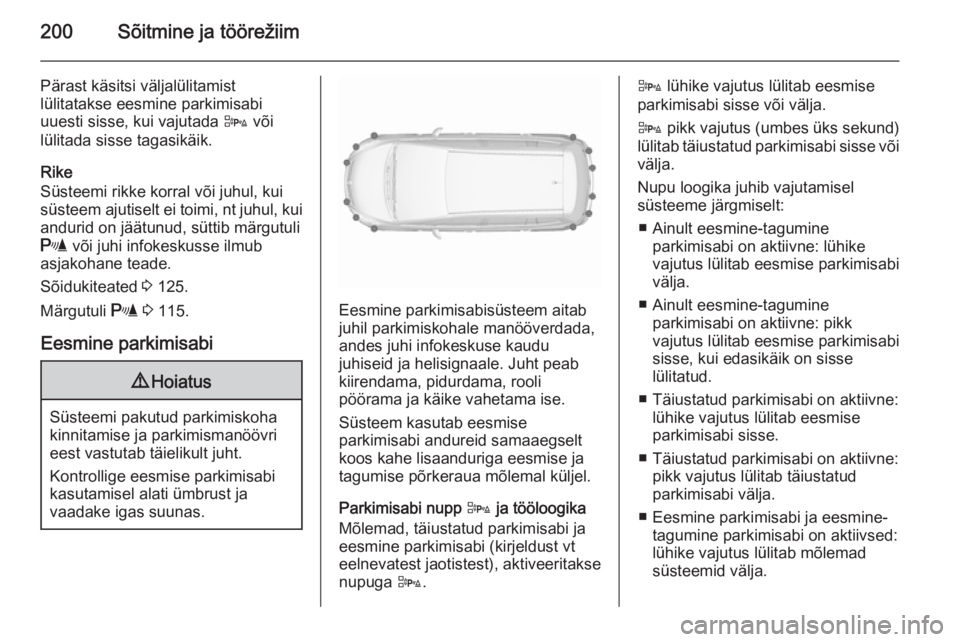

200Sõitmine ja töörežiim
Pärast käsitsi väljalülitamist
lülitatakse eesmine parkimisabi
uuesti sisse, kui vajutada D või
lülitada sisse tagasikäik.
Rike
Süsteemi rikke korral või juhul, kui süsteem ajutiselt ei toimi, nt juhul, kui
andurid on jäätunud, süttib märgutuli
r või juhi infokeskusse ilmub
asjakohane teade.
Sõidukiteated 3 125.
Märgutuli r 3 115.
Eesmine parkimisabi9 Hoiatus
Süsteemi pakutud parkimiskoha
kinnitamise ja parkimismanöövri
eest vastutab täielikult juht.
Kontrollige eesmise parkimisabi
kasutamisel alati ümbrust ja
vaadake igas suunas.
Eesmine parkimisabisüsteem aitab
juhil parkimiskohale manööverdada,
andes juhi infokeskuse kaudu
juhiseid ja helisignaale. Juht peab
kiirendama, pidurdama, rooli
pöörama ja käike vahetama ise.
Süsteem kasutab eesmise
parkimisabi andureid samaaegselt
koos kahe lisaanduriga eesmise ja
tagumise põrkeraua mõlemal küljel.
Parkimisabi nupp D ja tööloogika
Mõlemad, täiustatud parkimisabi ja
eesmine parkimisabi (kirjeldust vt
eelnevatest jaotistest), aktiveeritakse
nupuga D.
D lühike vajutus lülitab eesmise
parkimisabi sisse või välja.
D pikk vajutus (umbes üks sekund)
lülitab täiustatud parkimisabi sisse või
välja.
Nupu loogika juhib vajutamisel
süsteeme järgmiselt:
■ Ainult eesmine-tagumine parkimisabi on aktiivne: lühike
vajutus lülitab eesmise parkimisabi
välja.
■ Ainult eesmine-tagumine parkimisabi on aktiivne: pikk
vajutus lülitab eesmise parkimisabi
sisse, kui edasikäik on sisse
lülitatud.
■ Täiustatud parkimisabi on aktiivne: lühike vajutus lülitab eesmise
parkimisabi sisse.
■ Täiustatud parkimisabi on aktiivne: pikk vajutus lülitab täiustatud
parkimisabi välja.
■ Eesmine parkimisabi ja eesmine- tagumine parkimisabi on aktiivsed:
lühike vajutus lülitab mõlemad
süsteemid välja.

Sõitmine ja töörežiim201

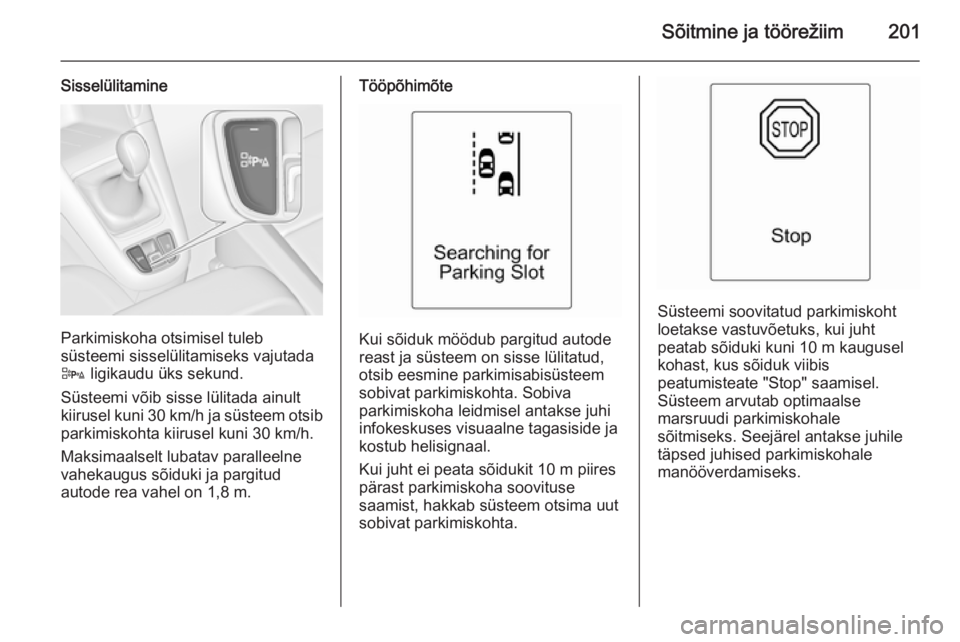

Sisselülitamine
Parkimiskoha otsimisel tuleb
süsteemi sisselülitamiseks vajutada
D ligikaudu üks sekund.
Süsteemi võib sisse lülitada ainult
kiirusel kuni 30 km/h ja süsteem otsib parkimiskohta kiirusel kuni 30 km/h.
Maksimaalselt lubatav paralleelne
vahekaugus sõiduki ja pargitud
autode rea vahel on 1,8 m.
Tööpõhimõte
Kui sõiduk möödub pargitud autode
reast ja süsteem on sisse lülitatud,
otsib eesmine parkimisabisüsteem
sobivat parkimiskohta. Sobiva
parkimiskoha leidmisel antakse juhi
infokeskuses visuaalne tagasiside ja
kostub helisignaal.
Kui juht ei peata sõidukit 10 m piires
pärast parkimiskoha soovituse
saamist, hakkab süsteem otsima uut sobivat parkimiskohta.
Süsteemi soovitatud parkimiskoht
loetakse vastuvõetuks, kui juht
peatab sõiduki kuni 10 m kaugusel kohast, kus sõiduk viibis
peatumisteate "Stop" saamisel.
Süsteem arvutab optimaalse
marsruudi parkimiskohale
sõitmiseks. Seejärel antakse juhile
täpsed juhised parkimiskohale
manööverdamiseks.

202Sõitmine ja töörežiim

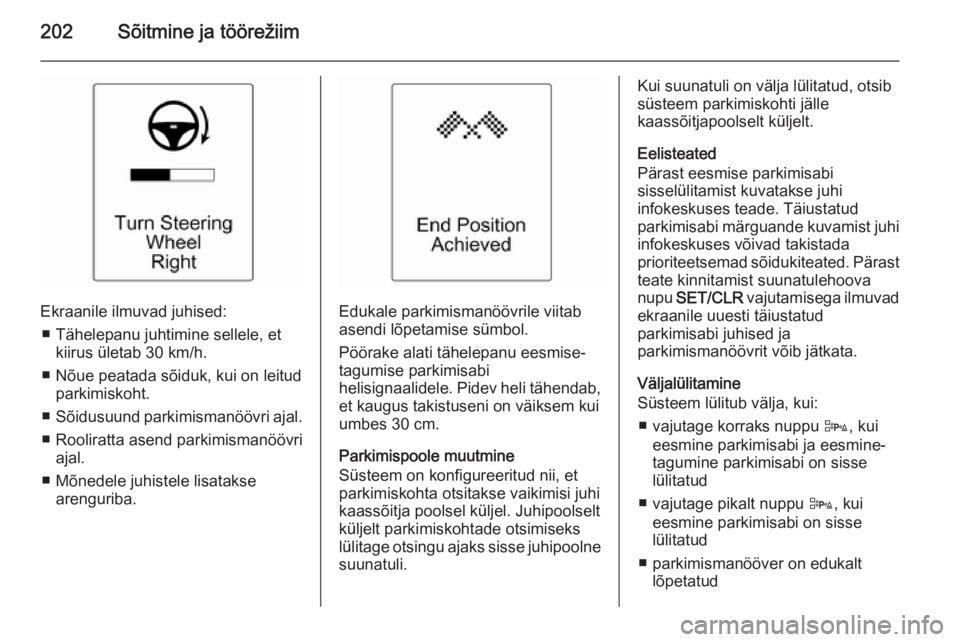

Ekraanile ilmuvad juhised:■ Tähelepanu juhtimine sellele, et kiirus ületab 30 km/h.
■ Nõue peatada sõiduk, kui on leitud parkimiskoht.
■ Sõidusuund parkimismanöövri ajal.
■ Rooliratta asend parkimismanöövri ajal.
■ Mõnedele juhistele lisatakse arenguriba.Edukale parkimismanöövrile viitab
asendi lõpetamise sümbol.
Pöörake alati tähelepanu eesmise-
tagumise parkimisabi
helisignaalidele. Pidev heli tähendab,
et kaugus takistuseni on väiksem kui
umbes 30 cm.
Parkimispoole muutmine
Süsteem on konfigureeritud nii, et
parkimiskohta otsitakse vaikimisi juhi
kaassõitja poolsel küljel. Juhipoolselt
küljelt parkimiskohtade otsimiseks
lülitage otsingu ajaks sisse juhipoolne suunatuli.
Kui suunatuli on välja lülitatud, otsib
süsteem parkimiskohti jälle
kaassõitjapoolselt küljelt.
Eelisteated
Pärast eesmise parkimisabi
sisselülitamist kuvatakse juhi
infokeskuses teade. Täiustatud
parkimisabi märguande kuvamist juhi
infokeskuses võivad takistada
prioriteetsemad sõidukiteated. Pärast teate kinnitamist suunatulehoova
nupu SET/CLR vajutamisega ilmuvad
ekraanile uuesti täiustatud
parkimisabi juhised ja
parkimismanöövrit võib jätkata.
Väljalülitamine
Süsteem lülitub välja, kui:
■ vajutage korraks nuppu D, kui
eesmine parkimisabi ja eesmine- tagumine parkimisabi on sisse
lülitatud
■ vajutage pikalt nuppu D, kui
eesmine parkimisabi on sisse
lülitatud
■ parkimismanööver on edukalt lõpetatud

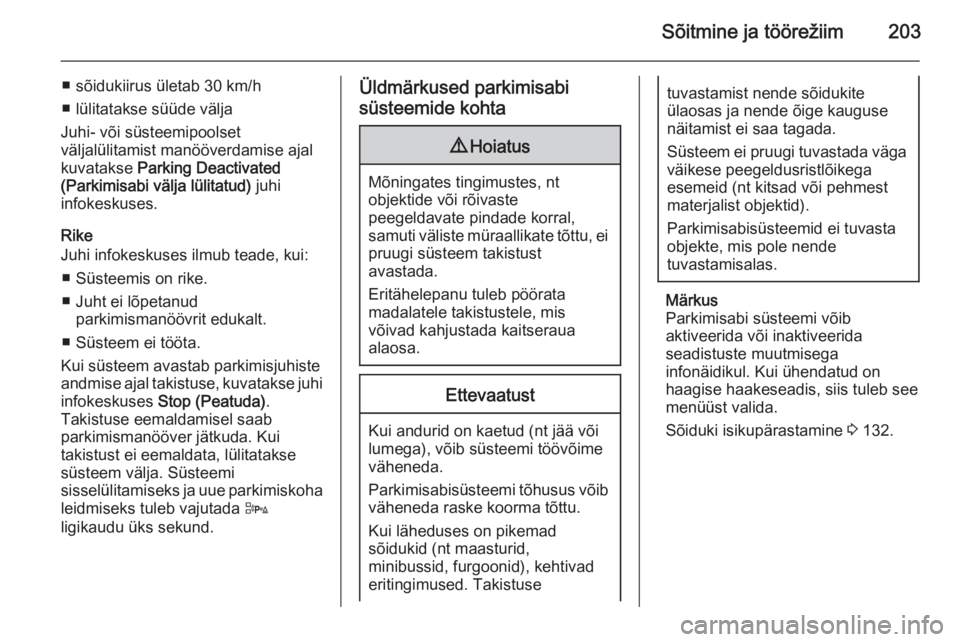

Sõitmine ja töörežiim203
■ sõidukiirus ületab 30 km/h
■ lülitatakse süüde välja
Juhi- või süsteemipoolset
väljalülitamist manööverdamise ajal
kuvatakse Parking Deactivated
(Parkimisabi välja lülitatud) juhi
infokeskuses.
Rike
Juhi infokeskuses ilmub teade, kui:
■ Süsteemis on rike.
■ Juht ei lõpetanud parkimismanöövrit edukalt.
■ Süsteem ei tööta.
Kui süsteem avastab parkimisjuhiste
andmise ajal takistuse, kuvatakse juhi
infokeskuses Stop (Peatuda) .
Takistuse eemaldamisel saab
parkimismanööver jätkuda. Kui
takistust ei eemaldata, lülitatakse
süsteem välja. Süsteemi
sisselülitamiseks ja uue parkimiskoha leidmiseks tuleb vajutada D
ligikaudu üks sekund.Üldmärkused parkimisabi
süsteemide kohta9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse
näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Parkimisabi süsteemi võib
aktiveerida või inaktiveerida
seadistuste muutmisega
infonäidikul. Kui ühendatud on
haagise haakeseadis, siis tuleb see
menüüst valida.
Sõiduki isikupärastamine 3 132.

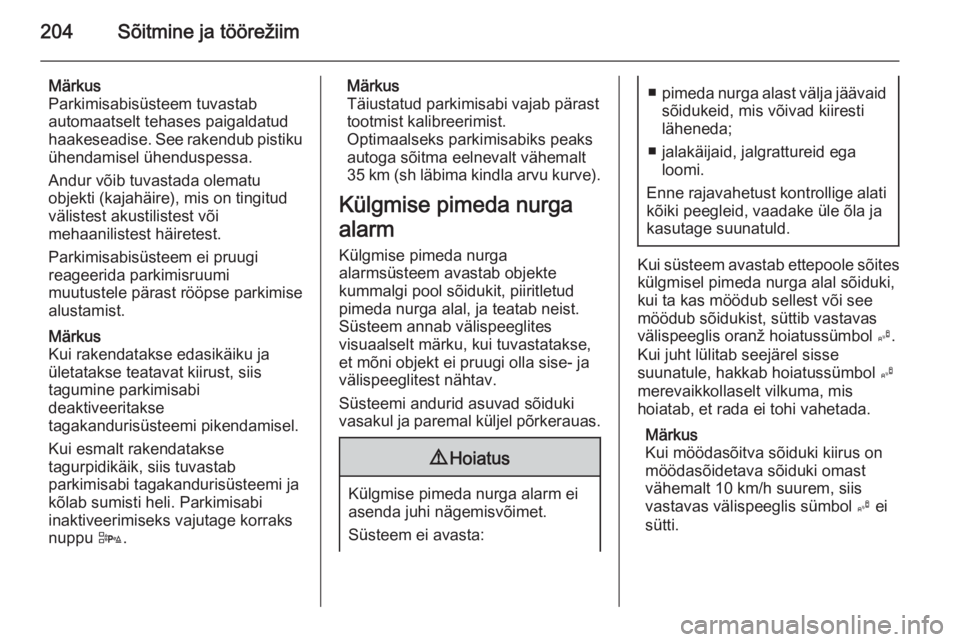

204Sõitmine ja töörežiim
Märkus
Parkimisabisüsteem tuvastab
automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku
ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud
välistest akustilistest või
mehaanilistest häiretest.
Parkimisabisüsteem ei pruugi
reageerida parkimisruumi
muutustele pärast rööpse parkimise
alustamist.
Märkus
Kui rakendatakse edasikäiku ja
ületatakse teatavat kiirust, siis
tagumine parkimisabi
deaktiveeritakse
tagakandurisüsteemi pikendamisel.
Kui esmalt rakendatakse
tagurpidikäik, siis tuvastab
parkimisabi tagakandurisüsteemi ja
kõlab sumisti heli. Parkimisabi
inaktiveerimiseks vajutage korraks
nuppu D.Märkus
Täiustatud parkimisabi vajab pärast
tootmist kalibreerimist.
Optimaalseks parkimisabiks peaks
autoga sõitma eelnevalt vähemalt
35 km (sh läbima kindla arvu kurve).
Külgmise pimeda nurga
alarm Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletud
pimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Süsteemi andurid asuvad sõiduki
vasakul ja paremal küljel põrkerauas.9 Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta:
■ pimeda nurga alast välja jäävaid
sõidukeid, mis võivad kiiresti
läheneda;
■ jalakäijaid, jalgrattureid ega loomi.
Enne rajavahetust kontrollige alati
kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Kui süsteem avastab ettepoole sõites
külgmisel pimeda nurga alal sõiduki,
kui ta kas möödub sellest või see
möödub sõidukist, süttib vastavas
välispeeglis oranž hoiatussümbol B.
Kui juht lülitab seejärel sisse
suunatule, hakkab hoiatussümbol B
merevaikkollaselt vilkuma, mis
hoiatab, et rada ei tohi vahetada.
Märkus
Kui möödasõitva sõiduki kiirus on
möödasõidetava sõiduki omast
vähemalt 10 km/h suurem, siis
vastavas välispeeglis sümbol B ei
sütti.

Sõitmine ja töörežiim205
Külgmise pimeda nurga alarm on
aktiivne alates kiirustest 10 km/h kuni
140 km/h. Kiiremini kui 140 km/h
sõites lülitub süsteem välja, mida
näitab hoiatussümbolite B kustumine
mõlemas välispeeglis. Kiiruse
aeglustamisel hoiatussümbolid
kustuvad. Kui seejärel avastatakse
pimedal alal sõiduk, süttivad vastaval
küljel nagu tavaliselt
hoiatussümbolid B.
Sõiduki käivitamisel lülituvad mõlema välispeegli näidikud korraks sisse, etnäidata, et süsteem töötab.
Süsteemi saab sisse või välja lülitada menüüs Settings (seaded)
infoekraanil, sõiduki
isikupärastamine 3 132.
Juhi infokeskuses (DIC) kuvatakse
väljalülitamisteade.
Avastamispiirkonnad Süsteemi andur katab ligikaudu
3 meetri suurust ala mõlemal pool
sõidukit. See ala algab kummagi
välispeegli juurest ja ulatub sellest
ligikaudu 3 meetrit tahapoole. Ala
kõrgus maapinnast on ligikaudu
0,5 meetrit kuni 2 meetrit.
Süsteem lülitub välja, kui sõiduk veab
haagist.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid nagu
piirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.
Rike
Tavalistes olukordades võib vahel
jääda mõni alarm andmata,
sagedamini märja ilmaga.Külgmise pimeda nurga alarm ei
toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,
lume või lörtsiga kaetud, samuti
tugeva vihma korral.
Puhastamisjuhised 3 268.
Süsteemi rikke korral või juhul, kui
süsteem ajutiselt ei toimi, ilmub juhi
infoekraanile (DIC) sellekohane
teade. Püsiva rikke korral pöörduge
hooldustöökotta.
TahavaatekaameraTahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi

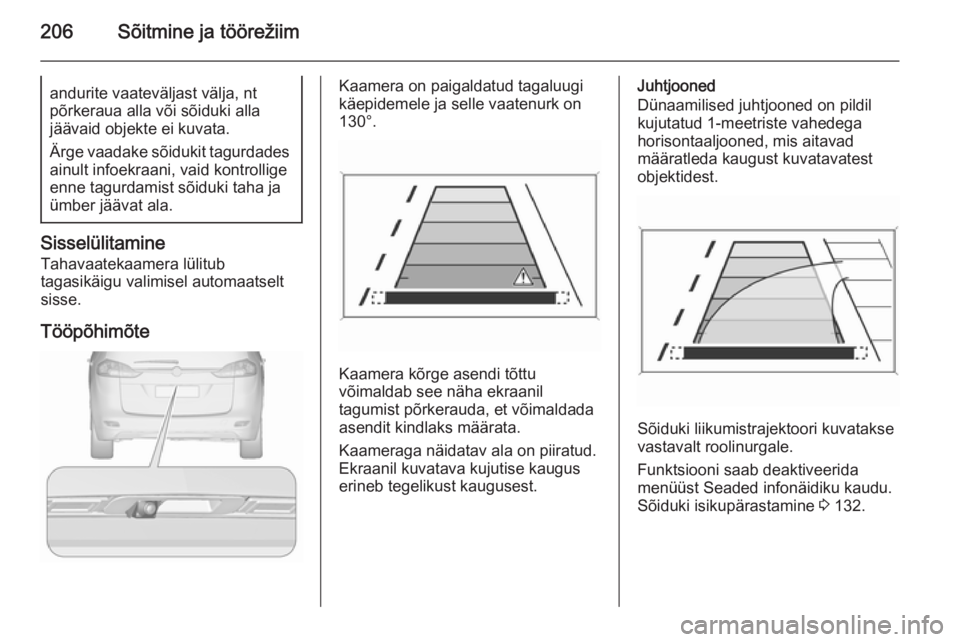

206Sõitmine ja töörežiimandurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt
sisse.
Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk on
130°.
Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni saab deaktiveerida
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 132.
