2015.5 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

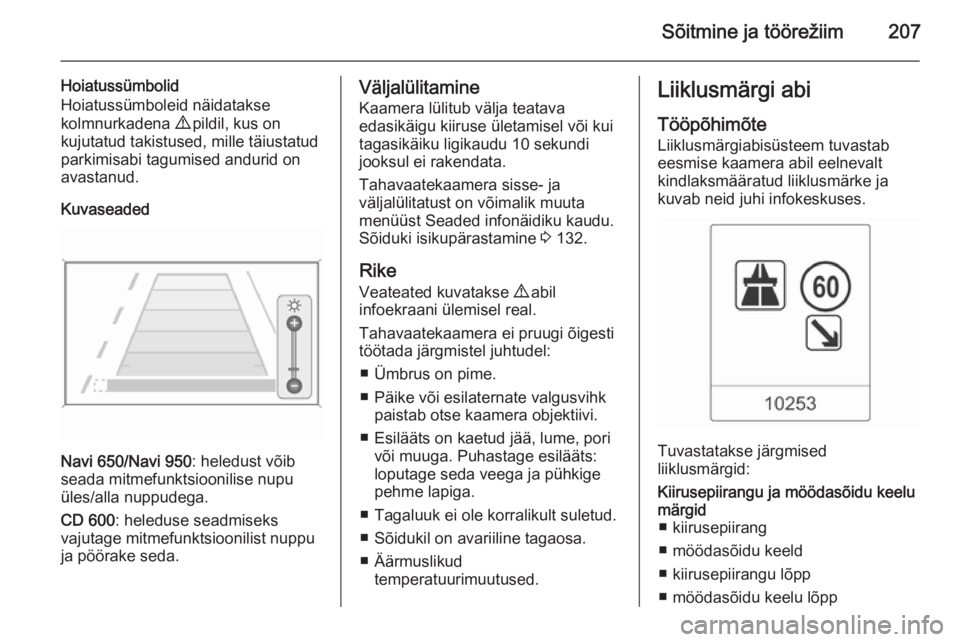

Sõitmine ja töörežiim207
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille täiustatud parkimisabi tagumised andurid on
avastanud.
Kuvaseaded
Navi 650/Navi 950 : heledust võib
seada mitmefunktsioonilise nupu
üles/alla nuppudega.
CD 600 : heleduse seadmiseks
vajutage mitmefunktsioonilist nuppu
ja pöörake seda.
Väljalülitamine
Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera sisse- ja
väljalülitatust on võimalik muuta
menüüst Seaded infonäidiku kaudu. Sõiduki isikupärastamine 3 132.
Rike Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
■ Ümbrus on pime.
■ Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
■ Esilääts on kaetud jää, lume, pori või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
■ Tagaluuk ei ole korralikult suletud.
■ Sõidukil on avariiline tagaosa.
■ Äärmuslikud temperatuurimuutused.Liiklusmärgi abi
Tööpõhimõte
Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ■ kiirusepiirang
■ möödasõidu keeld
■ kiirusepiirangu lõpp
■ möödasõidu keelu lõpp

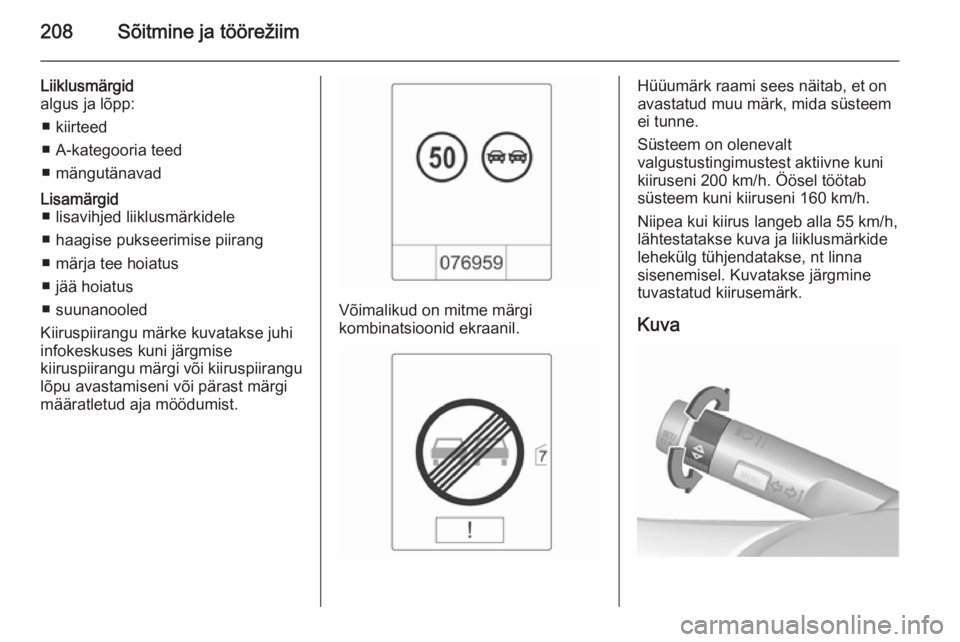

208Sõitmine ja töörežiim
Liiklusmärgid
algus ja lõpp:
■ kiirteed
■ A-kategooria teed
■ mängutänavadLisamärgid ■ lisavihjed liiklusmärkidele
■ haagise pukseerimise piirang
■ märja tee hoiatus
■ jää hoiatus
■ suunanooled
Kiiruspiirangu märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu
lõpu avastamiseni või pärast märgi
määratletud aja möödumist.
Võimalikud on mitme märgi
kombinatsioonid ekraanil.
Hüüumärk raami sees näitab, et on
avastatud muu märk, mida süsteem
ei tunne.
Süsteem on olenevalt
valgustustingimustest aktiivne kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Niipea kui kiirus langeb alla 55 km/h,
lähtestatakse kuva ja liiklusmärkide
lehekülg tühjendatakse, nt linna
sisenemisel. Kuvatakse järgmine
tuvastatud kiirusemärk.
Kuva

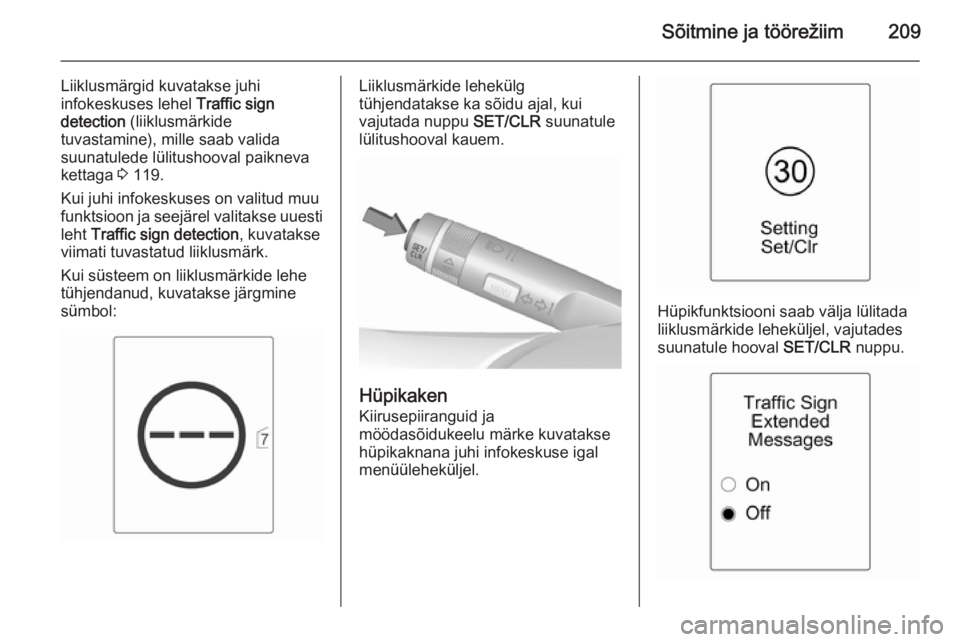

Sõitmine ja töörežiim209
Liiklusmärgid kuvatakse juhi
infokeskuses lehel Traffic sign
detection (liiklusmärkide
tuvastamine), mille saab valida
suunatulede lülitushooval paikneva
kettaga 3 119.
Kui juhi infokeskuses on valitud muu
funktsioon ja seejärel valitakse uuesti
leht Traffic sign detection , kuvatakse
viimati tuvastatud liiklusmärk.
Kui süsteem on liiklusmärkide lehe tühjendanud, kuvatakse järgmine
sümbol:Liiklusmärkide lehekülg
tühjendatakse ka sõidu ajal, kui
vajutada nuppu SET/CLR suunatule
lülitushooval kauem.
Hüpikaken
Kiirusepiiranguid ja
möödasõidukeelu märke kuvatakse
hüpikaknana juhi infokeskuse igal
menüüleheküljel.
Hüpikfunktsiooni saab välja lülitada
liiklusmärkide leheküljel, vajutades
suunatule hooval SET/CLR nuppu.

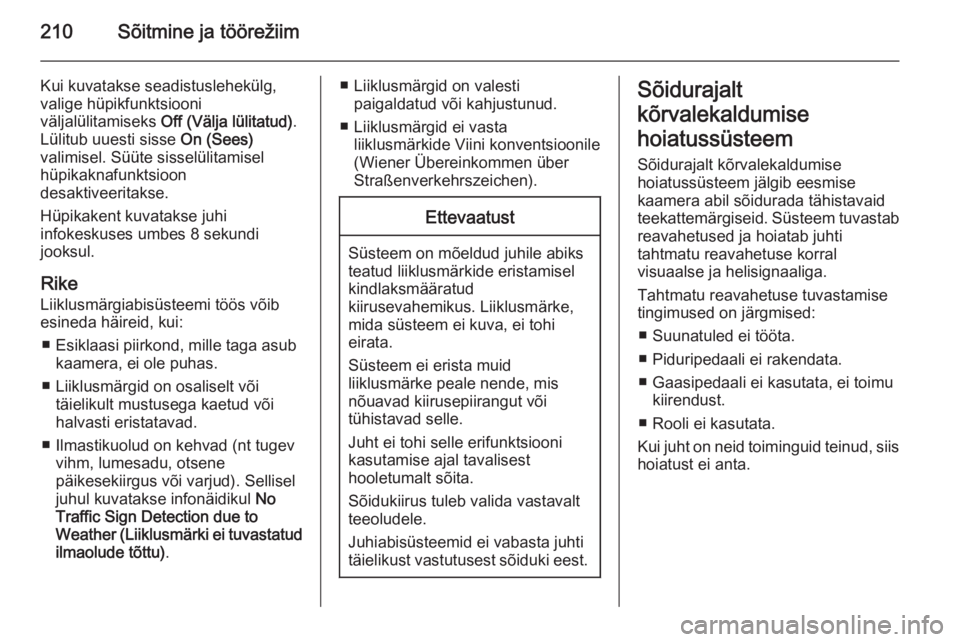

210Sõitmine ja töörežiim
Kui kuvatakse seadistuslehekülg,
valige hüpikfunktsiooni
väljalülitamiseks Off (Välja lülitatud) .
Lülitub uuesti sisse On (Sees)
valimisel. Süüte sisselülitamisel
hüpikaknafunktsioon
desaktiveeritakse.
Hüpikakent kuvatakse juhi
infokeskuses umbes 8 sekundi
jooksul.
Rike Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
■ Esiklaasi piirkond, mille taga asub kaamera, ei ole puhas.
■ Liiklusmärgid on osaliselt või täielikult mustusega kaetud võihalvasti eristatavad.
■ Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud). Sellisel
juhul kuvatakse infonäidikul No
Traffic Sign Detection due to
Weather (Liiklusmärki ei tuvastatud
ilmaolude tõttu) .■ Liiklusmärgid on valesti
paigaldatud või kahjustunud.
■ Liiklusmärgid ei vasta liiklusmärkide Viini konventsioonile
(Wiener Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
■ Suunatuled ei tööta.
■ Piduripedaali ei rakendata.
■ Gaasipedaali ei kasutata, ei toimu kiirendust.
■ Rooli ei kasutata.
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.

Sõitmine ja töörežiim211
Sisselülitamine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada ). Nupu märgutuli
näitab, et süsteem on sisse lülitatud.
Kui märgutuli ) armatuurlaual on
roheline, on süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.
Väljalülitamine
Süsteemi väljalülitamiseks võib
vajutada ), millega valgusdiood
nupus kustub.
Süsteem ei tööta kiirusel alla
56 km/h.
Rike Sõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
■ Esiklaas pole puhas.
■ Ilmastikuolud on halvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
Süsteem ei saa toimida, kui ei leita
rajamärgistust.

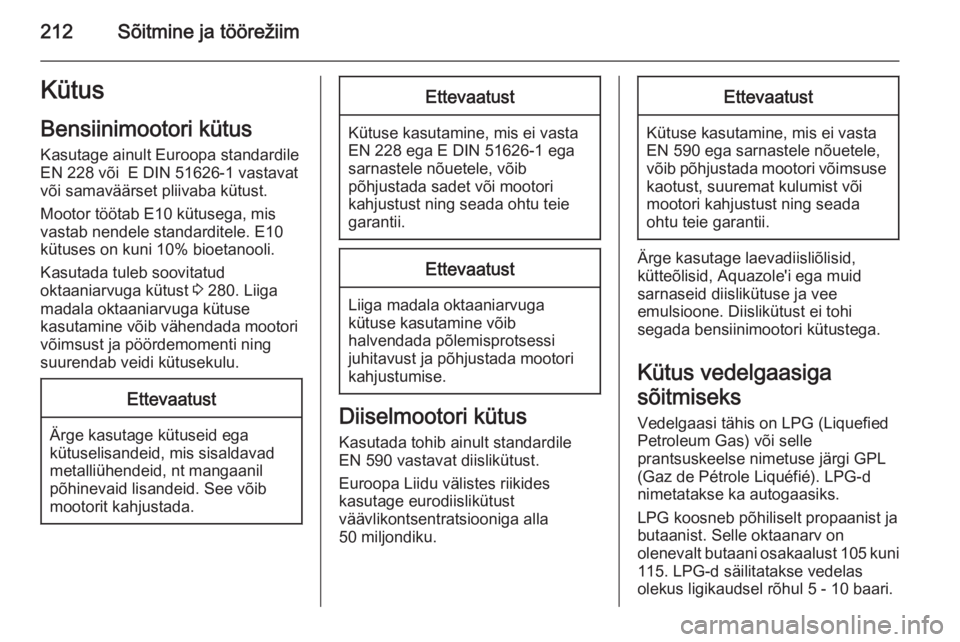

212Sõitmine ja töörežiimKütus
Bensiinimootori kütus
Kasutage ainult Euroopa standardile
EN 228 või E DIN 51626-1 vastavat
või samaväärset pliivaba kütust.
Mootor töötab E10 kütusega, mis
vastab nendele standarditele. E10
kütuses on kuni 10% bioetanooli.
Kasutada tuleb soovitatud
oktaaniarvuga kütust 3 280. Liiga
madala oktaaniarvuga kütuse
kasutamine võib vähendada mootori
võimsust ja pöördemomenti ning suurendab veidi kütusekulu.Ettevaatust
Ärge kasutage kütuseid egakütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust ning seada ohtu teie
garantii.
Ettevaatust
Liiga madala oktaaniarvuga
kütuse kasutamine võib
halvendada põlemisprotsessi
juhitavust ja põhjustada mootori
kahjustumise.
Diiselmootori kütus
Kasutada tohib ainult standardile
EN 590 vastavat diislikütust.
Euroopa Liidu välistes riikides
kasutage eurodiislikütust
väävlikontsentratsiooniga alla
50 miljondiku.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust ning seada
ohtu teie garantii.
Ärge kasutage laevadiisliõlisid,
kütteõlisid, Aquazole'i ega muid
sarnaseid diislikütuse ja vee
emulsioone. Diislikütust ei tohi
segada bensiinimootori kütustega.
Kütus vedelgaasiga
sõitmiseks
Vedelgaasi tähis on LPG (Liquefied
Petroleum Gas) või selle
prantsuskeelse nimetuse järgi GPL
(Gaz de Pétrole Liquéfié). LPG-d
nimetatakse ka autogaasiks.
LPG koosneb põhiliselt propaanist ja
butaanist. Selle oktaanarv on
olenevalt butaani osakaalust 105 kuni 115. LPG-d säilitatakse vedelas
olekus ligikaudsel rõhul 5 - 10 baari.

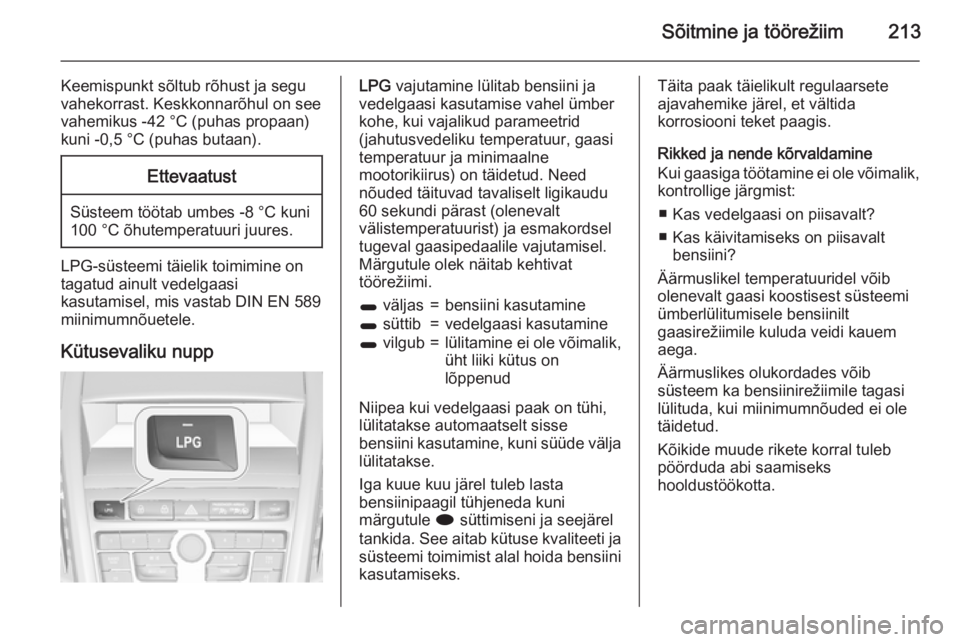

Sõitmine ja töörežiim213
Keemispunkt sõltub rõhust ja segu
vahekorrast. Keskkonnarõhul on see vahemikus -42 °C (puhas propaan)
kuni -0,5 °C (puhas butaan).Ettevaatust
Süsteem töötab umbes -8 °C kuni
100 °C õhutemperatuuri juures.
LPG-süsteemi täielik toimimine on
tagatud ainult vedelgaasi
kasutamisel, mis vastab DIN EN 589
miinimumnõuetele.
Kütusevaliku nupp
LPG vajutamine lülitab bensiini ja
vedelgaasi kasutamise vahel ümber
kohe, kui vajalikud parameetrid
(jahutusvedeliku temperatuur, gaasi
temperatuur ja minimaalne
mootorikiirus) on täidetud. Need
nõuded täituvad tavaliselt ligikaudu
60 sekundi pärast (olenevalt
välistemperatuurist) ja esmakordsel
tugeval gaasipedaalile vajutamisel.
Märgutule olek näitab kehtivat
töörežiimi.1 väljas=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule i süttimiseni ja seejärel
tankida. See aitab kütuse kvaliteeti ja süsteemi toimimist alal hoida bensiinikasutamiseks.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Rikked ja nende kõrvaldamine
Kui gaasiga töötamine ei ole võimalik,
kontrollige järgmist:
■ Kas vedelgaasi on piisavalt?
■ Kas käivitamiseks on piisavalt bensiini?
Äärmuslikel temperatuuridel võib
olenevalt gaasi koostisest süsteemi ümberlülitumisele bensiinilt
gaasirežiimile kuluda veidi kauem
aega.
Äärmuslikes olukordades võib
süsteem ka bensiinirežiimile tagasi
lülituda, kui miinimumnõuded ei ole
täidetud.
Kõikide muude rikete korral tuleb
pöörduda abi saamiseks
hooldustöökotta.

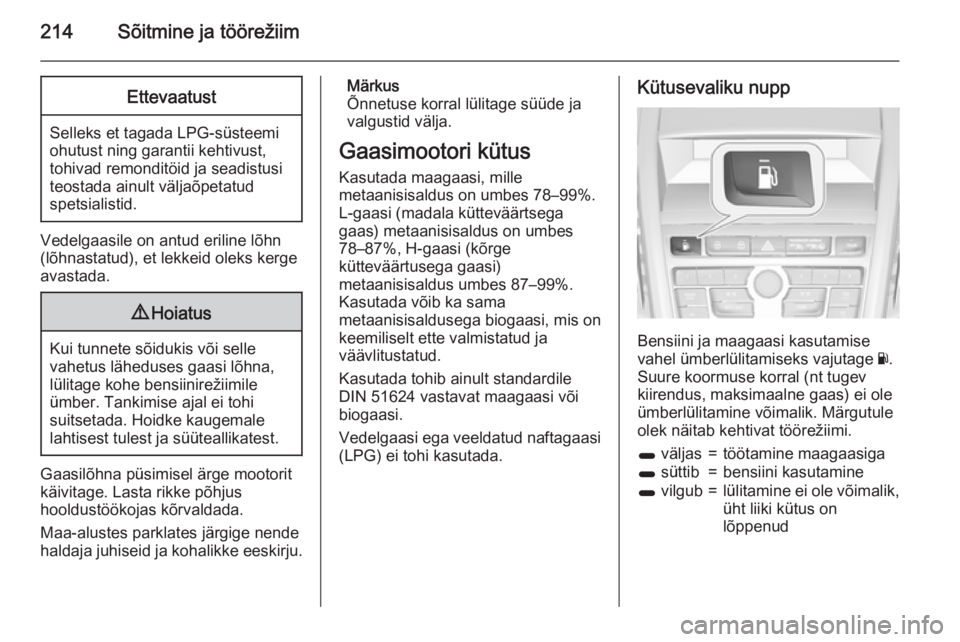

214Sõitmine ja töörežiimEttevaatust
Selleks et tagada LPG-süsteemi
ohutust ning garantii kehtivust,
tohivad remonditöid ja seadistusi
teostada ainult väljaõpetatud
spetsialistid.
Vedelgaasile on antud eriline lõhn (lõhnastatud), et lekkeid oleks kerge
avastada.
9 Hoiatus
Kui tunnete sõidukis või selle
vahetus läheduses gaasi lõhna,
lülitage kohe bensiinirežiimile
ümber. Tankimise ajal ei tohi
suitsetada. Hoidke kaugemale
lahtisest tulest ja süüteallikatest.
Gaasilõhna püsimisel ärge mootorit käivitage. Lasta rikke põhjus
hooldustöökojas kõrvaldada.
Maa-alustes parklates järgige nende
haldaja juhiseid ja kohalikke eeskirju.
Märkus
Õnnetuse korral lülitage süüde ja
valgustid välja.
Gaasimootori kütus
Kasutada maagaasi, mille
metaanisisaldus on umbes 78–99%.
L-gaasi (madala kütteväärtsega
gaas) metaanisisaldus on umbes
78–87%, H-gaasi (kõrge
kütteväärtusega gaasi)
metaanisisaldus umbes 87–99%.
Kasutada võib ka sama
metaanisisaldusega biogaasi, mis on
keemiliselt ette valmistatud ja
väävlitustatud.
Kasutada tohib ainult standardile DIN 51624 vastavat maagaasi või
biogaasi.
Vedelgaasi ega veeldatud naftagaasi (LPG) ei tohi kasutada.Kütusevaliku nupp
Bensiini ja maagaasi kasutamise
vahel ümberlülitamiseks vajutage Y.
Suure koormuse korral (nt tugev
kiirendus, maksimaalne gaas) ei ole
ümberlülitamine võimalik. Märgutule
olek näitab kehtivat töörežiimi.
1 väljas=töötamine maagaasiga1 süttib=bensiini kasutamine1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud
